【GB国家标准】 /IEC 60034-2:1972 旋转电机(牵引电机除外)确定损耗和效率的试验方法

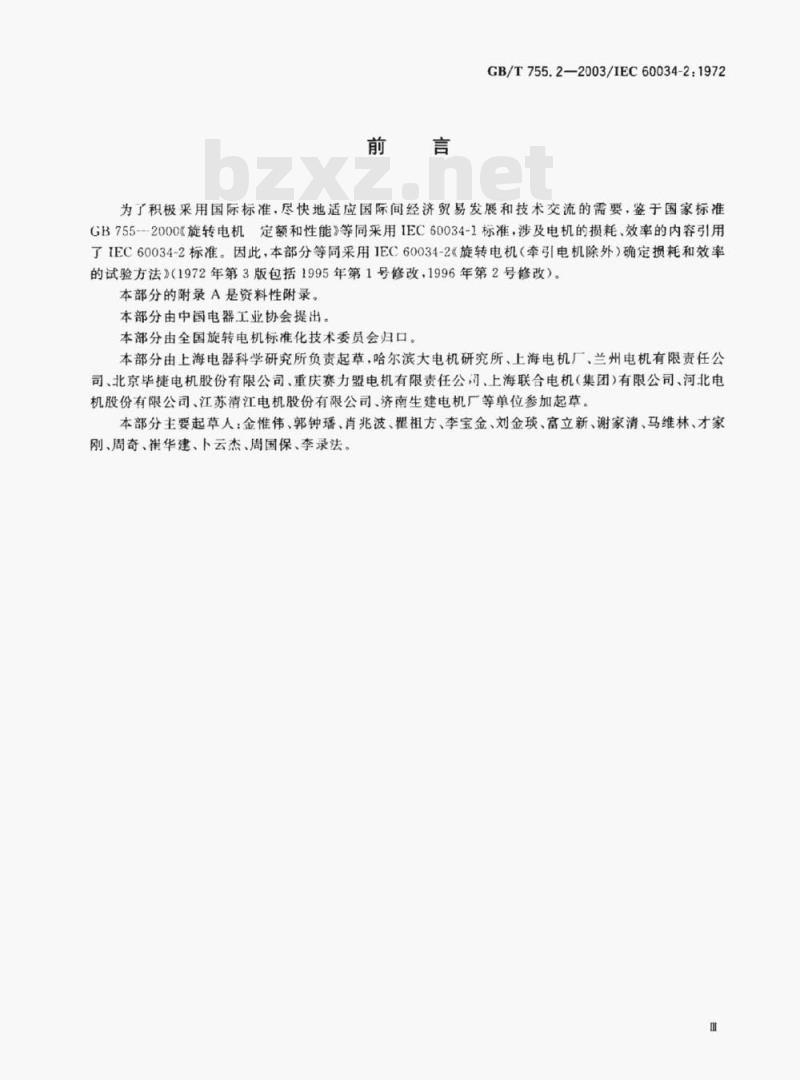

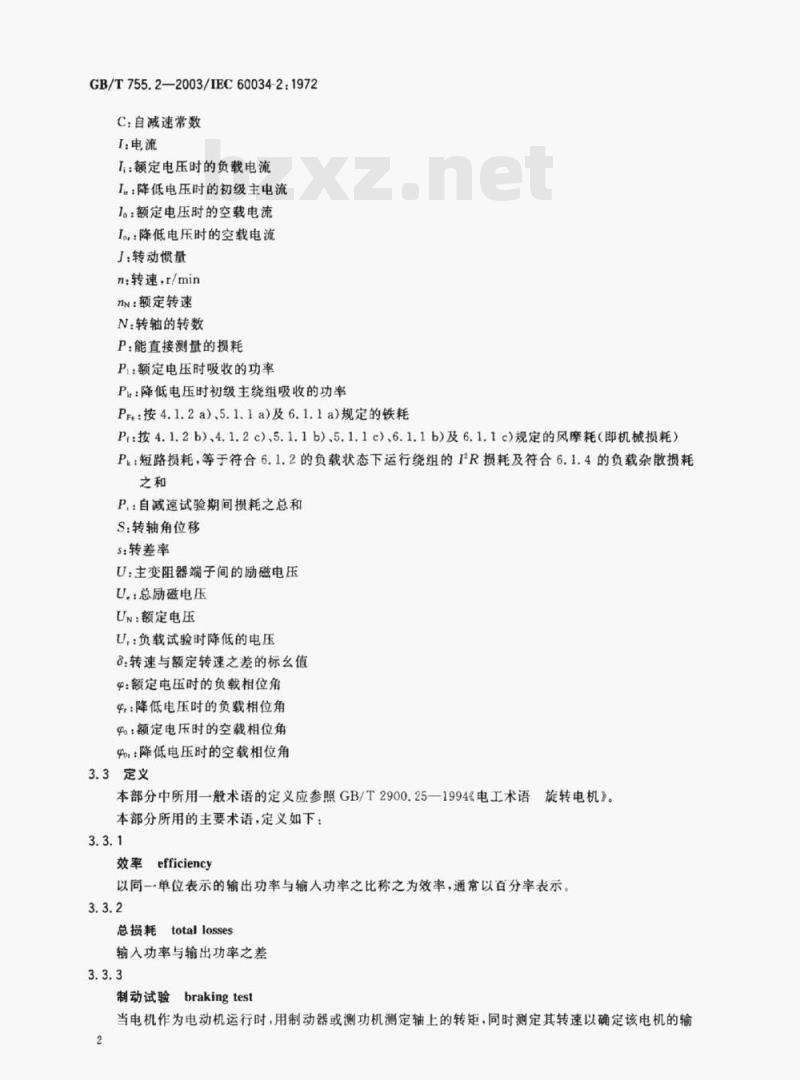

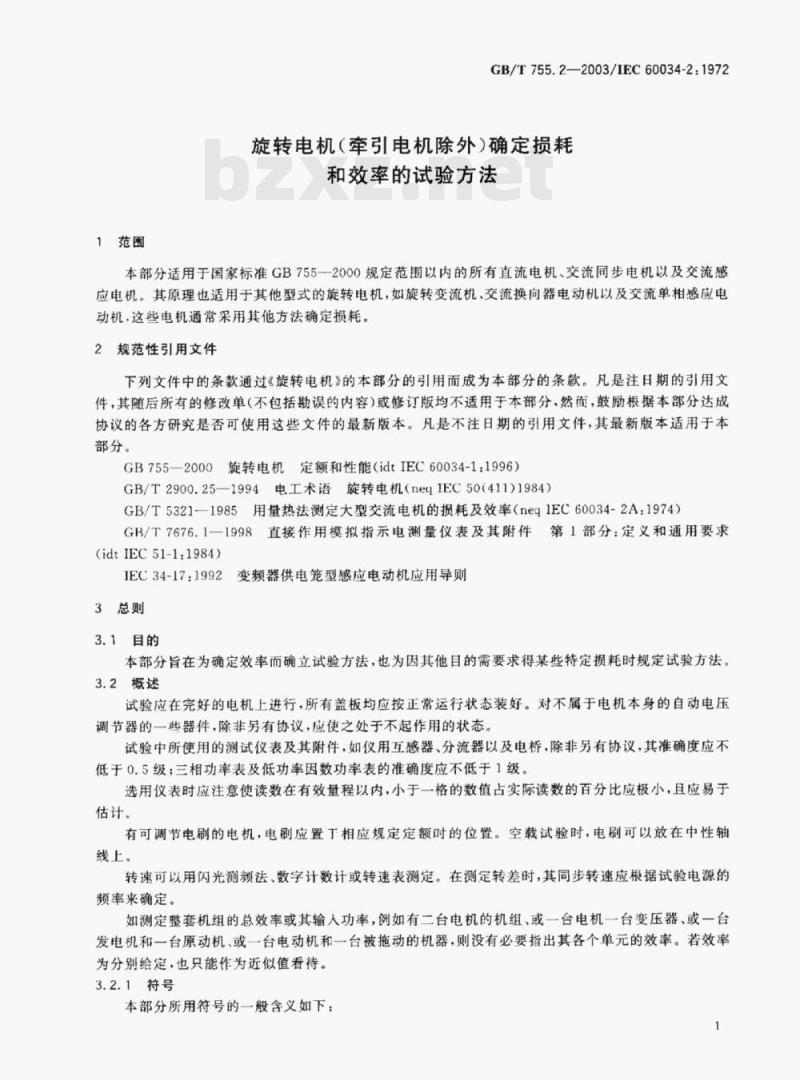

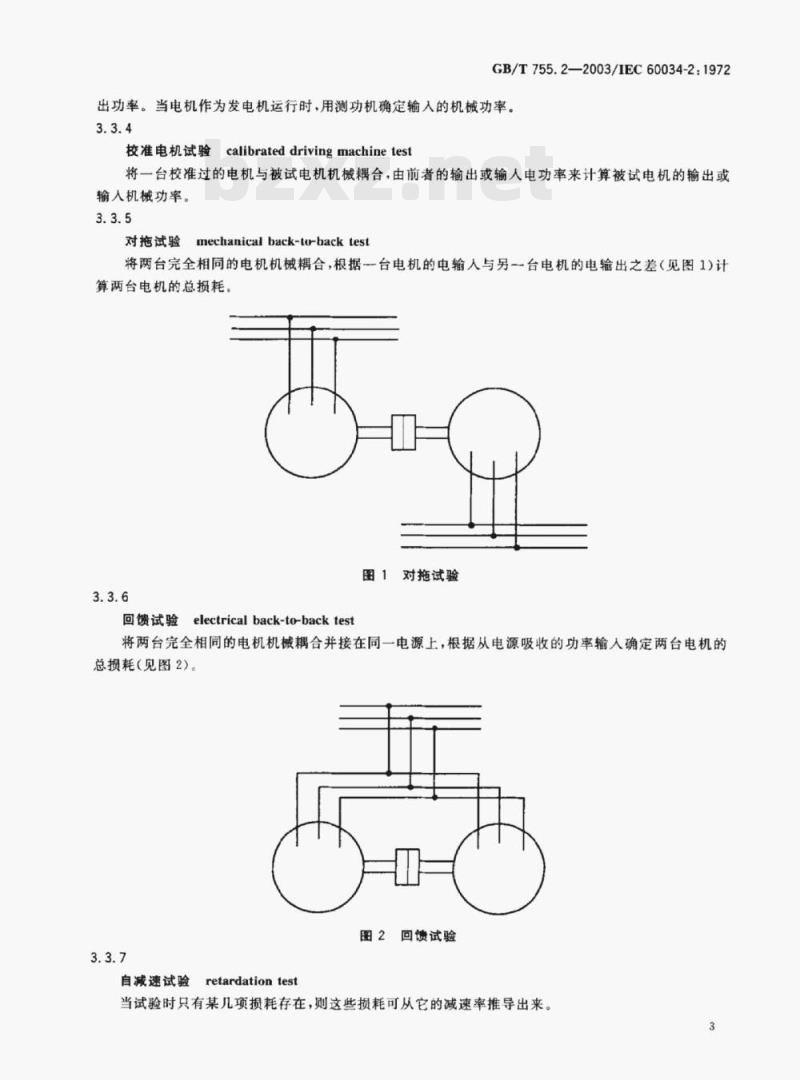

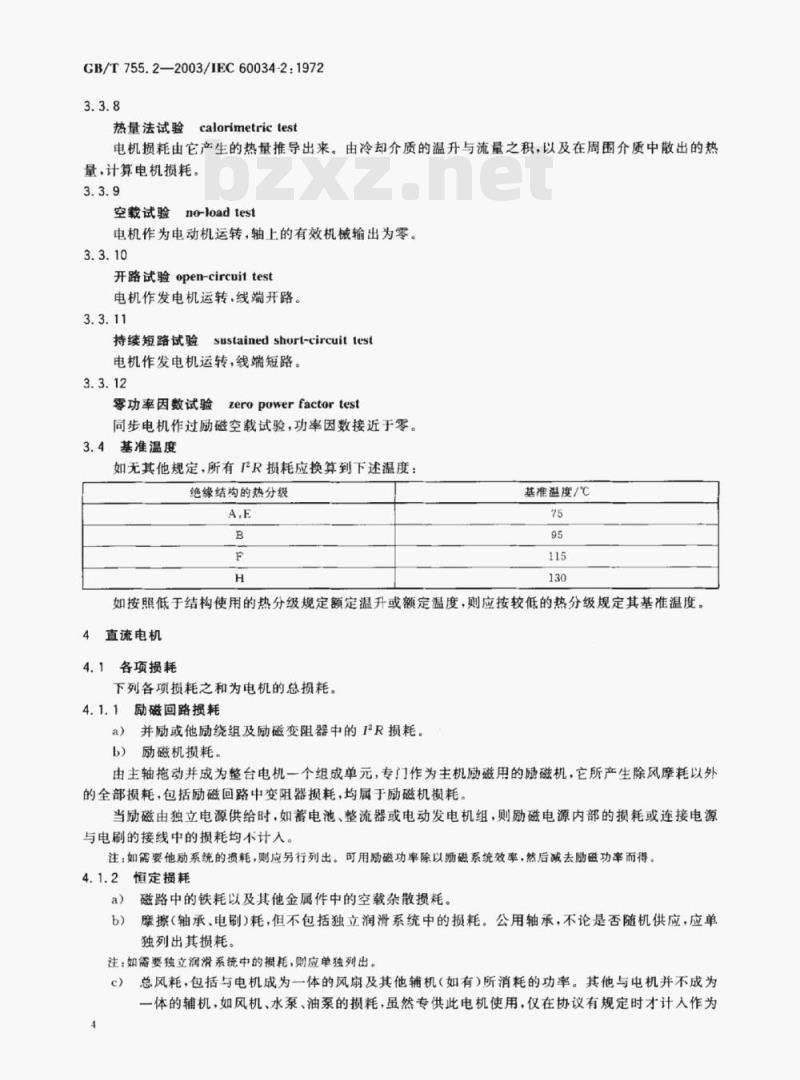

前言 GB/T 755.2—2003 / IEC 60034-2:1972 为了积极采用国际标准，适应国际经济贸易发展和技术交流的需要，鉴于国家标准GB 755—2000《旋转电机 定额和性能》等同采用IEC 60034-1标准，其中涉及电机损耗与效率的内容引用了IEC 60034-2标准，因此本部分等同采用IEC 60034-2《旋转电机（牵引电机除外）确定损耗和效率的试验方法》（1972年第3版，包括1995年第1号修改及1996年第2号修改）。本部分附录A为资料性附录。 本部分由中国电器工业协会提出，全国旋转电机标准化技术委员会归口。由上海电器科学研究所负责起草，哈尔滨大电机研究所、上海电机厂、兰州电机有限责任公司、北京毕捷电机股份有限公司、重庆赛力盟电机有限责任公司、上海联合电机（集团）有限公司、河北电机股份有限公司、江苏清江电机股份有限公司、济南生建电机厂等单位参加起草。主要起草人包括金惟伟、郭钟瑶、肖兆波、翟祖方、李宝金、刘金、富立新、谢家清、马维林、才家刚、周奇、崔华建、卜云杰、周国保、李录法。 1 范围 本部分适用于GB 755—2000规定范围内的所有直流电机、交流同步电机以及交流感应电机。其基本原理也适用于其他类型旋转电机，如旋转变流机、交流换向器电动机以及单相交流感应电动机，这些电机通常采用其他方法确定损耗。 2 规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分条款。凡注日期的引用文件，其后修改单或修订版均不适用，但鼓励使用最新版本。 GB 755—2000 旋转电机 定额和性能（idt IEC 60034-1:1996） GB/T 2900.25—1994 电工术语 旋转电机（neq IEC 50(411):1984） GB/T 5321—1985 用量热法测定大型交流电机的损耗及效率 GB/T 7676.1—1998 直接作用模拟指示电测量仪表及其附件 第1部分：定义和通用要求 IEC 34-17:1992 变频器供电笼型感应电动机应用导则 3 总则 3.1 目的 本部分旨在为确定电机效率提供统一的试验方法，并为其他需要测定特定损耗的场合提供试验依据。 3.2 概述 试验应在完好的电机上进行，所有盖板应按正常运行状态安装。除非另有规定，与电机无关的自动电压调节装置应处于不起作用状态。试验所用仪表及附件（如互感器、分流器、电桥等）精度一般不低于0.5级；三相功率表及低功率因数功率表精度不低于1级。仪表选择应保证读数处于有效量程内，并便于准确估计。 可调电刷电机的电刷应置于规定额定位置，空载试验时可置于中性轴线。转速可采用闪光测速法、数字计数器或转速表测定。转差计算应依据试验电源频率确定同步转速。 如测定整机组效率（如多电机系统、发电机组或电动机驱动系统等），可不必分别测定各单元效率，或仅作为近似值。 3.2.1 符号 C：自减速常数 I：电流 IN：额定电压时负载电流 I0：空载电流 J：转动惯量 n：转速，r/min nN：额定转速 P：可直接测量损耗 Pi：额定电压输入功率 Pe：铁耗 Pr：风摩耗（机械损耗） Ps：短路损耗 U：励磁电压 UN：额定电压 S：转差率 θ：负载相位角 φ：空载相位角
