【GB国家标准】 绝缘子试验方法第2部分:电气试验方法

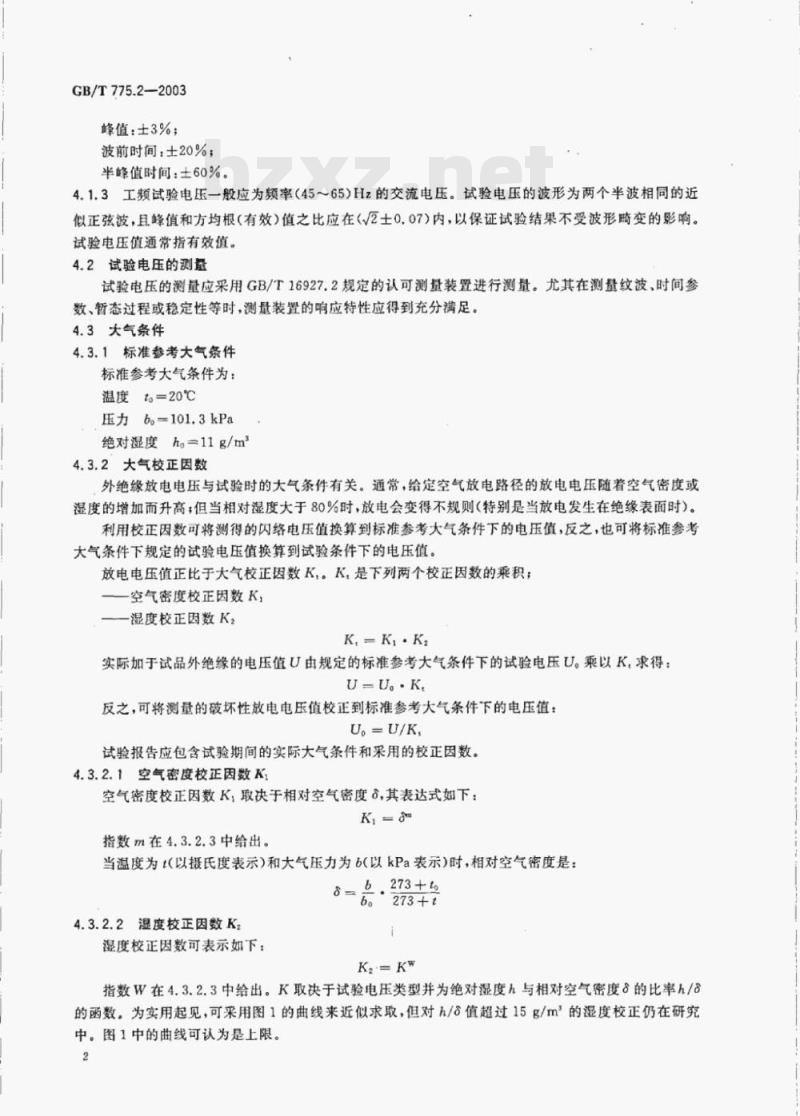

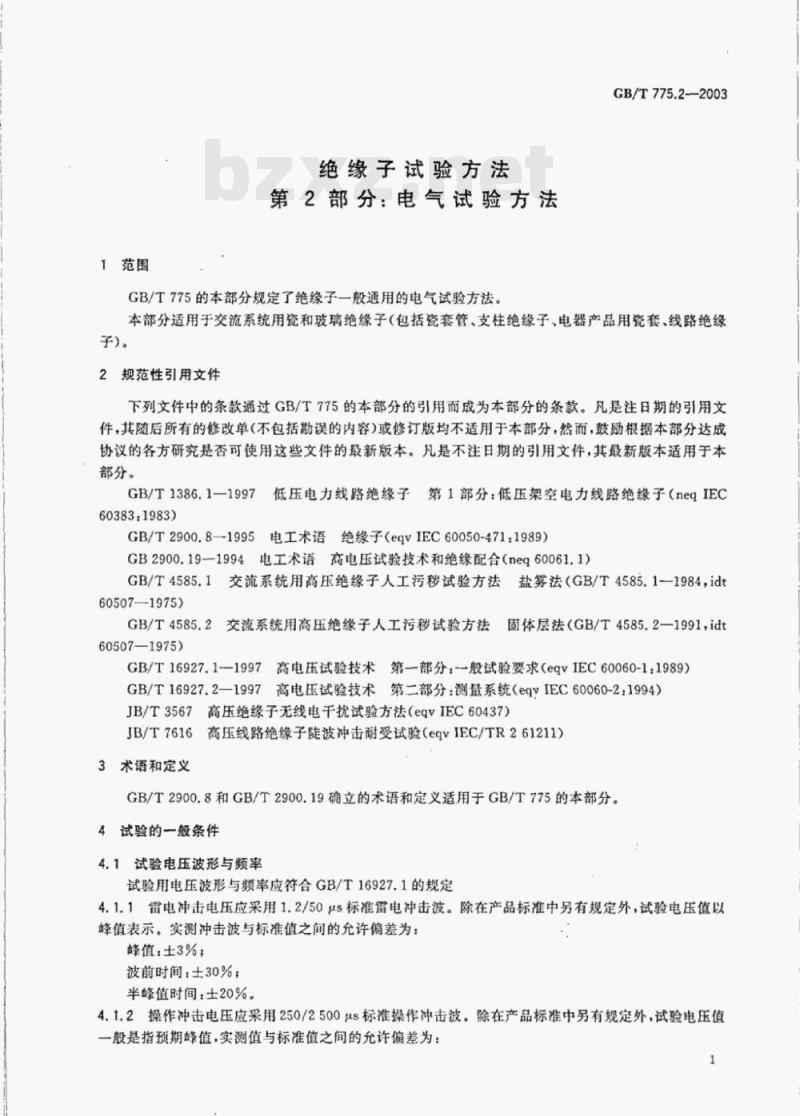

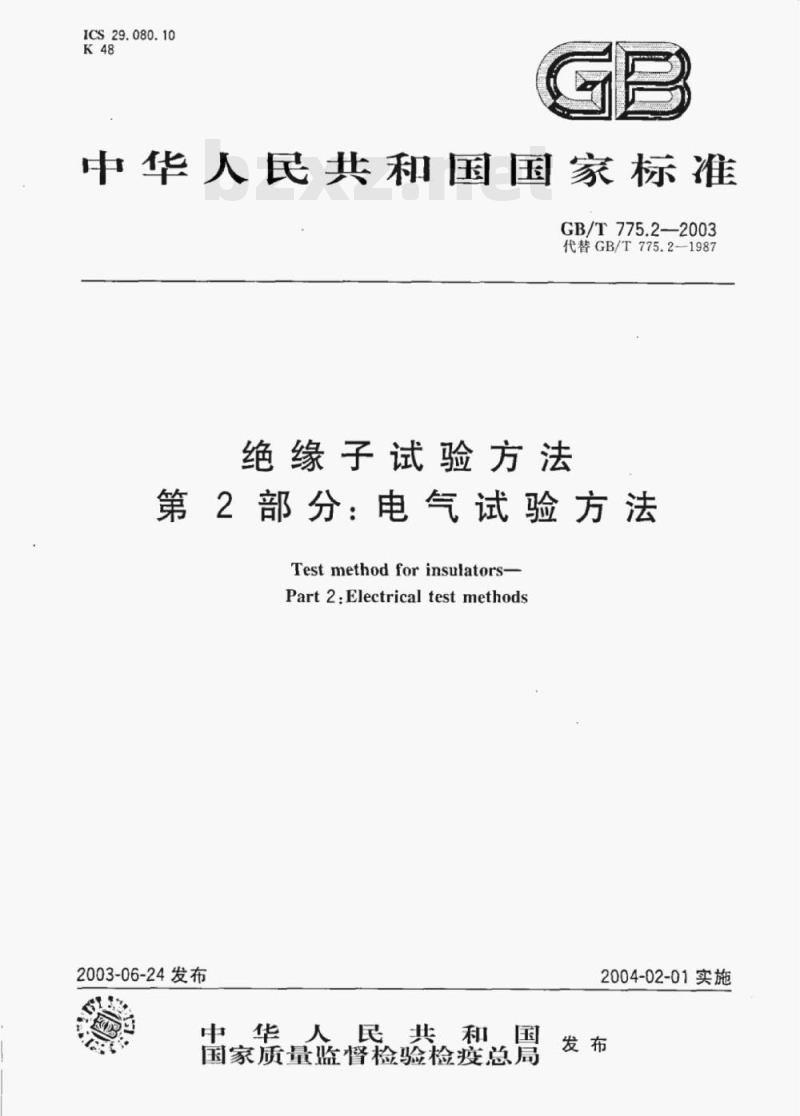

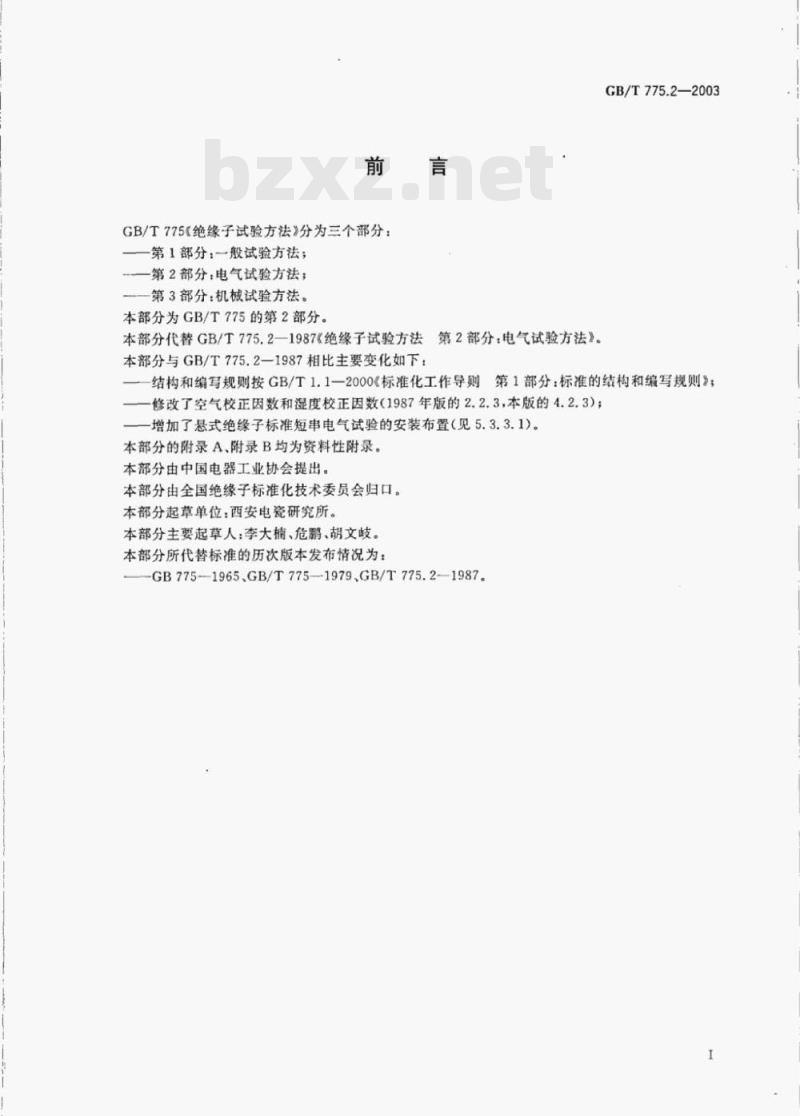

ICS 29.080.10 K48 中华人民共和国国家标准 GB/T 775.2—2003 代替 GB/T 775.2-1987 绝缘子试验方法 第2部分：电气试验方法 Test method for insulators — Part 2: Electrical test methods 2003-06-24发布 中华人民共和国国家质量监督检验检疫总局发布 2004-02-01实施 前言 GB/T 775《绝缘子试验方法》分为三个部分：第1部分为一般试验方法，第2部分为电气试验方法，第3部分为机械试验方法。本部分为第2部分，代替GB/T 775.2-1987《绝缘子试验方法 第2部分：电气试验方法》。 与1987版相比，本部分主要变化如下： —按GB/T 1.1-2000调整结构和编写规则； —修改空气校正因数和湿度校正因数（见4.2.3）； —增加悬式绝缘子标准短串电气试验安装布置（见5.3.3.1）。 附录A、附录B为资料性附录。本部分由中国电器工业协会提出，由全国绝缘子标准化技术委员会归口。 1 范围 本部分规定了绝缘子通用的电气试验方法。适用于交流系统用瓷和玻璃绝缘子，包括瓷套管、支柱绝缘子、电器产品用瓷套及线路绝缘子等。 2 规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分条款。凡注日期的引用文件，其后修改单或修订版不适用，但鼓励使用最新版本。 GB/T 1386.1-1997 低压电力线路绝缘子第1部分（idt IEC 60383:1983） GB/T 2900.8-1995 电工术语 绝缘子（eqv IEC 60050-471:1989） GB 2900.19-1994 电工术语 高电压试验技术和绝缘配合 GB/T 4585.1 交流系统用高压绝缘子人工污秽试验方法 盐雾法 GB/T 4585.2 交流系统用高压绝缘子人工污秽试验方法 固体层法 GB/T 16927.1-1997 高电压试验技术 第1部分：一般试验要求 GB/T 16927.2-1997 高电压试验技术 第2部分：测量系统 JB/T 3567 高压绝缘子无线电干扰试验方法 JB/T 7616 高压线路绝缘子陡波冲击耐受试验 3 术语和定义 GB/T 2900.8和GB/T 2900.19中确立的术语和定义适用于本部分。 4 试验的一般条件 4.1 试验电压波形与频率 试验电压波形与频率应符合GB/T 16927.1规定。 4.1.1 雷电冲击电压采用1.2/50μs标准雷电冲击波，除产品标准另有规定外，试验电压以峰值表示。允许偏差为：峰值±3%，波前时间±30%，半峰值时间±20%。 4.1.2 操作冲击电压采用250/2500μs标准操作冲击波，除另有规定外，试验电压一般指预期峰值，实测值允许偏差为峰值±3%。
