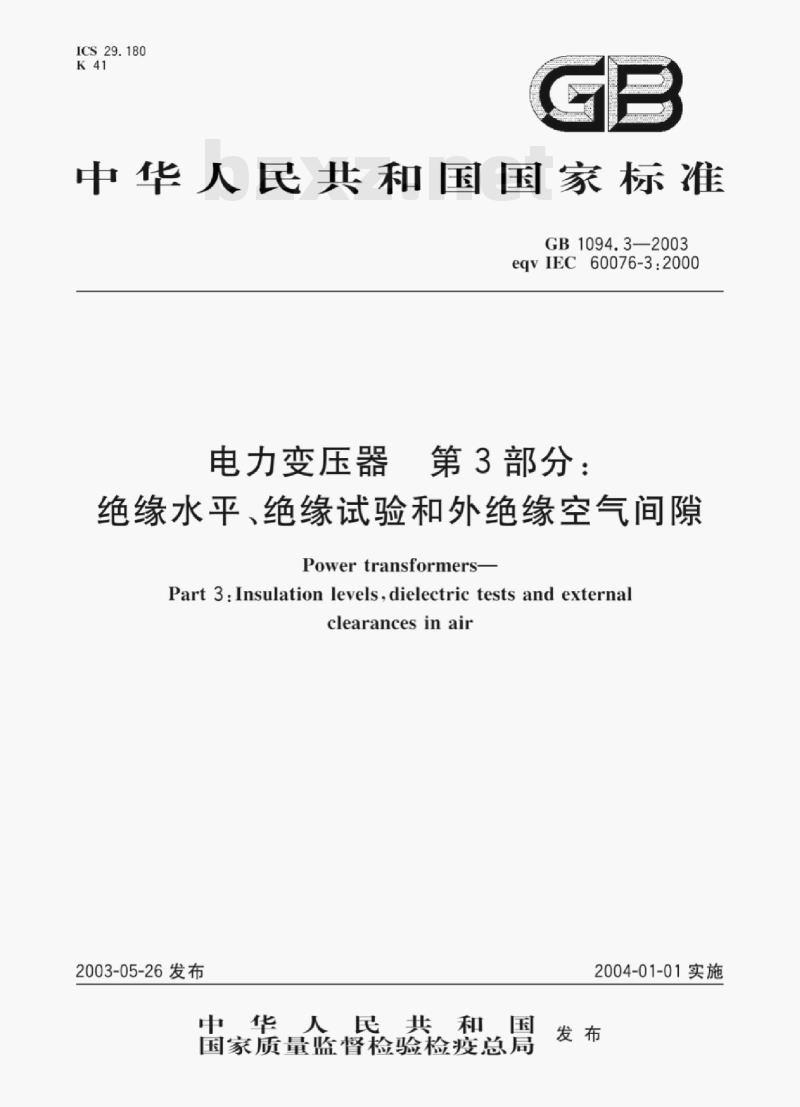

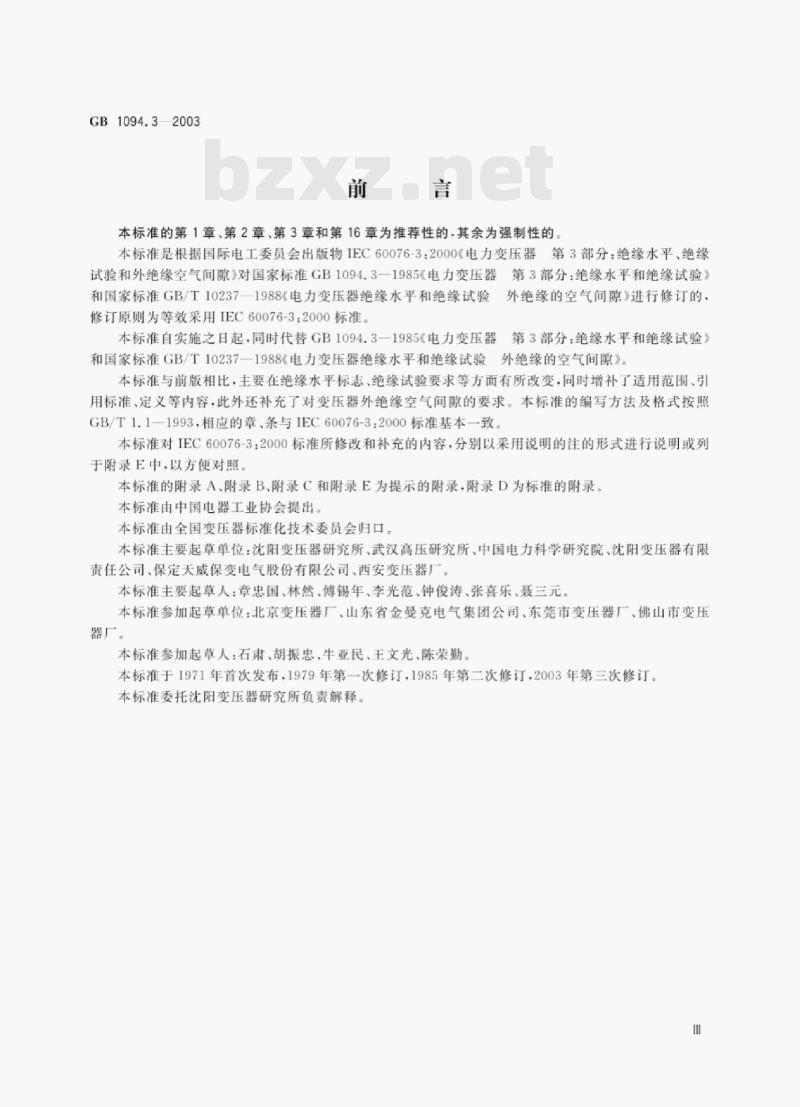

ICS 29.180 K41 GB 中华人民共和国国家标准 GB 1094.3—2003 eqv IEC 60076-3:2000 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 Power transformers — Part 3: Insulation levels, dielectric tests and external clearances in air 2003-05-26发布 中华人民共和国国家质量监督检验检疫总局发布 2004-01-01实施 前言 本标准的第1章、第2章、第3章和第16章为推荐性的，其余为强制性的。本标准根据国际电工委员会IEC 60076-3:2000《电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙》对GB 1094.3-1985及GB/T 10237-1988进行修订，等效采用国际标准。本标准实施后代替原相关国家标准。 本标准与前版相比，在绝缘水平标志、绝缘试验要求等方面进行了修改，并补充了适用范围、引用标准、定义及外绝缘空气间隙要求。 IEC前言 国际电工委员会（IEC）是由各国电工委员会组成的国际标准化组织，其制定的标准用于协调全球电工技术领域的统一规范。本标准基于IEC 60076系列标准体系制定。 IEC引言 IEC 60076-3标准规定了电力变压器绝缘配合与试验的基本原则，旨在通过统一试验方法和绝缘要求，提高全球电力设备的安全性与可靠性。 1 范围 本标准规定了电力变压器的绝缘水平、绝缘试验方法及外绝缘空气间隙要求。 适用于电力系统用油浸式及干式电力变压器的设计、试验与验收。 2 规范性引用文件 本标准引用下列文件： GB/T 1.1 标准化工作导则 GB/T 1094 电力变压器 IEC 60076 电力变压器系列标准 3 定义 本标准采用IEC 60076及相关国家标准中的术语和定义。 4 总则 规定变压器绝缘设计应满足系统最高电压及过电压条件下的安全运行要求。 5 设备最高电压和绝缘水平 明确设备最高电压等级及对应绝缘水平的选取原则。 7 适用于特殊类型变压器的绝缘要求及试验 7.1 总则 7.2 绝缘要求 7.3 绝缘试验 7.4 试验重复性要求 8 绕组中性点端子的绝缘要求和试验 对中性点绝缘结构及试验方法进行规定。 9 带分接绕组的变压器试验 规定分接绕组条件下的绝缘试验方法。 10 辅助接线的绝缘 规定辅助回路的绝缘要求。 11 外施耐压试验 对外施工频耐压试验方法及判据进行规定。 12 感应电压试验（ACSD、ACLD） 12.1 总则 12.2 高压绕组全绝缘变压器短时感应耐压试验（ACSD） 12.3 高压绕组分级绝缘变压器短时感应耐压试验（ACSD） 12.4 长时感应电压试验（ACLD） 13 雷电冲击试验（LI） 13.1 总则 13.2 试验顺序 13.3 试验接线 13.4 试验记录 13.5 试验判断准则 14 波尾截断雷电冲击试验（LIC） 14.1 总则 14.2 截断间隙与特性 14.3 试验顺序及判据 15 操作冲击试验（SI） 15.1 总则 15.2 试验顺序及记录 15.3 试验接线 15.4 试验判断准则 16 外绝缘空气间隙 16.1 总则 16.2 按绝缘耐受电压确定套管空气间隙要求 附录A（提示）感应耐压试验局部放电测量导则 附录B（提示）高压绕组向低压绕组过电压传递 附录C（提示）相关补充说明 附录D（标准）技术规定附录 附录E（提示）变压器绝缘要求与试验信息说明
