【JT交通运输标准】 航标灯光强测量和灯光射程计算

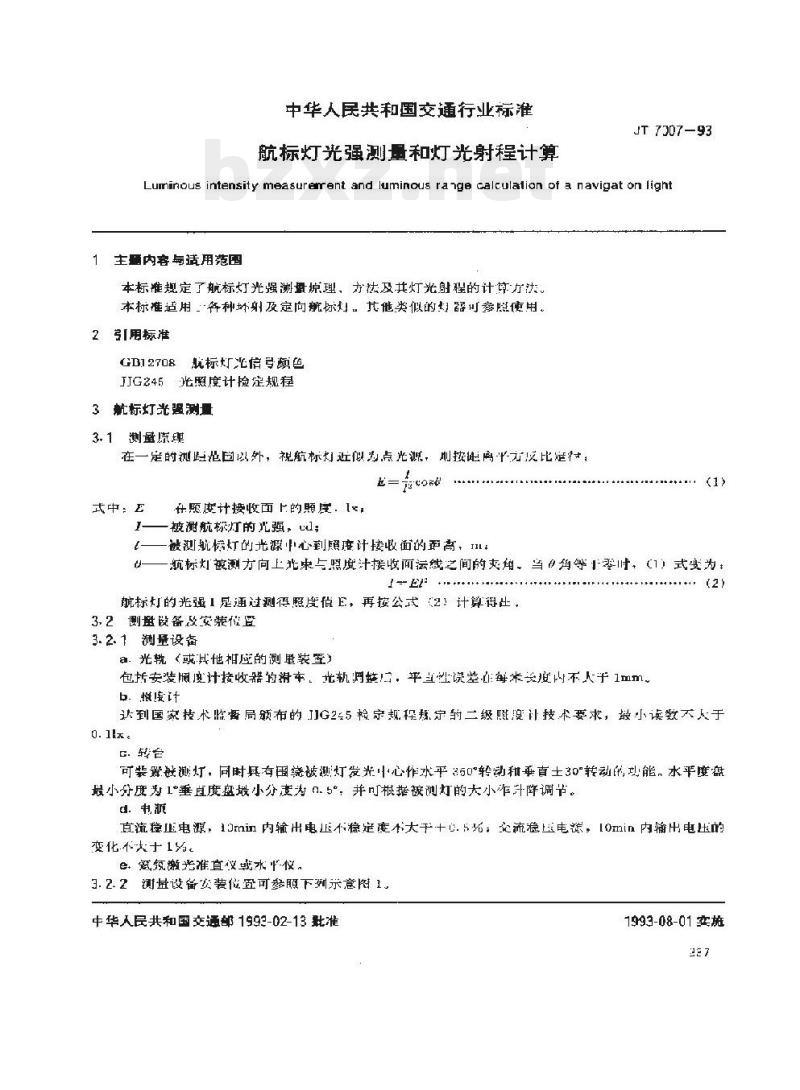

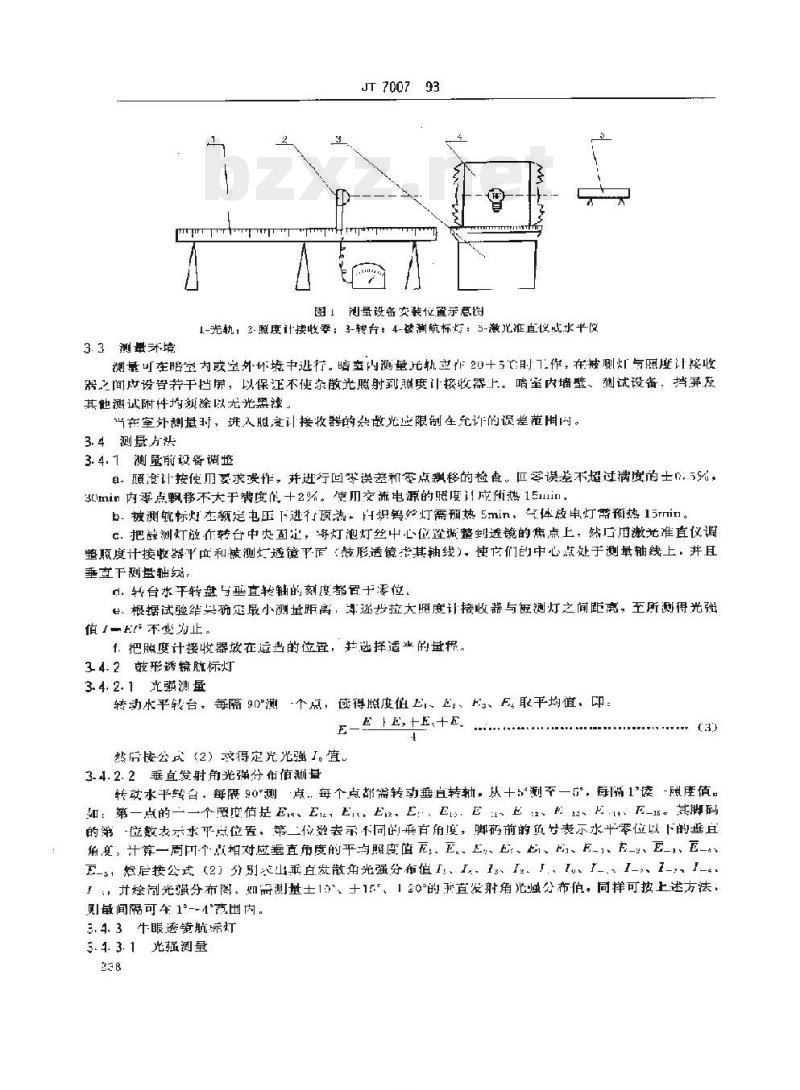

中华人民共和国交通行业标准 JT 7307-93 航标灯光强测量和灯光射程计算（Luminous intensity measurement and luminous range calculation of a navigation light） 1 主题内容与适用范围 本标准规定了航标灯光强测量原理、测量方法及灯光射程的计算方法。本标准适用于各种类型及定向航标灯，其他类似设备可参照使用。 2 引用标准 GB 12708 航标灯光信号颜色 JJG 245 光照度计检定规程 3 航标灯光强测量 3.1 测量原理 在一定测距范围以外，视航标灯为点光源，按距离平方反比定律计算光强： E = I / R² × cosθ 式中： E——照度计接收面上的照度，lx； I——被测航标灯在该方向上的光强，cd； R——被测航标灯光源中心到照度计接收面的距离，m； θ——被测方向光束与照度计接收面法线之间的夹角，当θ=0时公式简化为I = E × R²。 航标灯光强通过测得照度E，再按上述公式计算得到。 3.2 测量设备及安装位置 3.2.1 测量设备 a）光轨（或相应测量装置）：包括安装照度计接收器的滑架，光轨调整机构，水平直线度误差每米不大于1 mm。 b）照度计：符合JJG 245检定规程的二级照度计技术要求，最小读数不大于0.1 lx。 c）转台：用于安装被测航标灯，可绕光源中心水平360°转动及垂直±30°转动，水平刻度最小分度1°，垂直刻度最小分度0.5°，并具备升降调节功能。 d）电源：直流或交流稳压电源，输出电压稳定度在规定时间内变化不大于±0.5%（直流）或±1%（交流）。 e）氙灯或准直仪/水平仪等辅助设备。 3.2.2 测量设备安装位置 测量设备安装位置见示意图（图1）。 图1 测量设备安装示意：光轨、照度计接收器、转台、被测航标灯、准直仪/水平仪等组成测量系统。 3.3 测量环境 测量可在暗室或室外环境中进行。暗室内温度宜控制在约20℃条件下工作。被测灯与照度计之间应设置挡屏，避免杂散光影响测量结果。暗室内墙壁、设备及附件应涂无光黑漆。室外测量时，应控制进入照度计接收器的杂散光在允许误差范围内。 3.4 测量方法 3.4.1 测量前设备调整 a）照度计按使用要求检查，包括回零误差与零点漂移，回零误差不超过满量程±0.5%，30 min内零点漂移不大于±2%。 b）使用交流电源时照度计预热15 min。 c）被测航标灯在额定电压下预热：钨丝灯预热5 min，气体放电灯预热15 min。 d）将被测灯固定于转台，使光源中心位于透镜焦点位置，通过准直仪调整照度计接收器，使其与测量轴线垂直并对准光轴。 e）转台水平与垂直刻度均调至零位。 f）确定最小测量距离，逐步增大距离直至测得光强值稳定。 g）照度计接收器置于适当量程。 3.4.2 鼓形透镜航标灯 3.4.2.1 光强测量 转动水平转台，每隔90°测量一次，得到照度值E1、E2、E3、E4，取平均值： E = (E1 + E2 + E3 + E4) / 4 再按公式I = E × R²计算光强值。 3.4.2.2 垂直发散角光强分布测量 水平转台每隔90°测一点，每点再在垂直方向从+5°到-5°逐步测量，每1°读取一次照度值，计算不同角度平均照度并换算为光强分布值，绘制光强分布曲线。如需扩展至±10°、±15°、±20°，按相同步骤进行。 3.4.3 牛眼透镜航标灯 3.4.3.1 光强测量 按规定方法放置灯具，测得多个面方向照度值，取平均值后按I = E × R²计算光强。 3.4.3.2 水平发散角光强分布测量 以牛眼透镜光轴为基准零位，水平转动转台，左右方向每隔一定角度测量照度值，取多个点数据计算平均值，再换算光强分布并绘制分布曲线。 （以上内容为OCR整理版本，已修复断行、符号错误及结构混乱部分）
