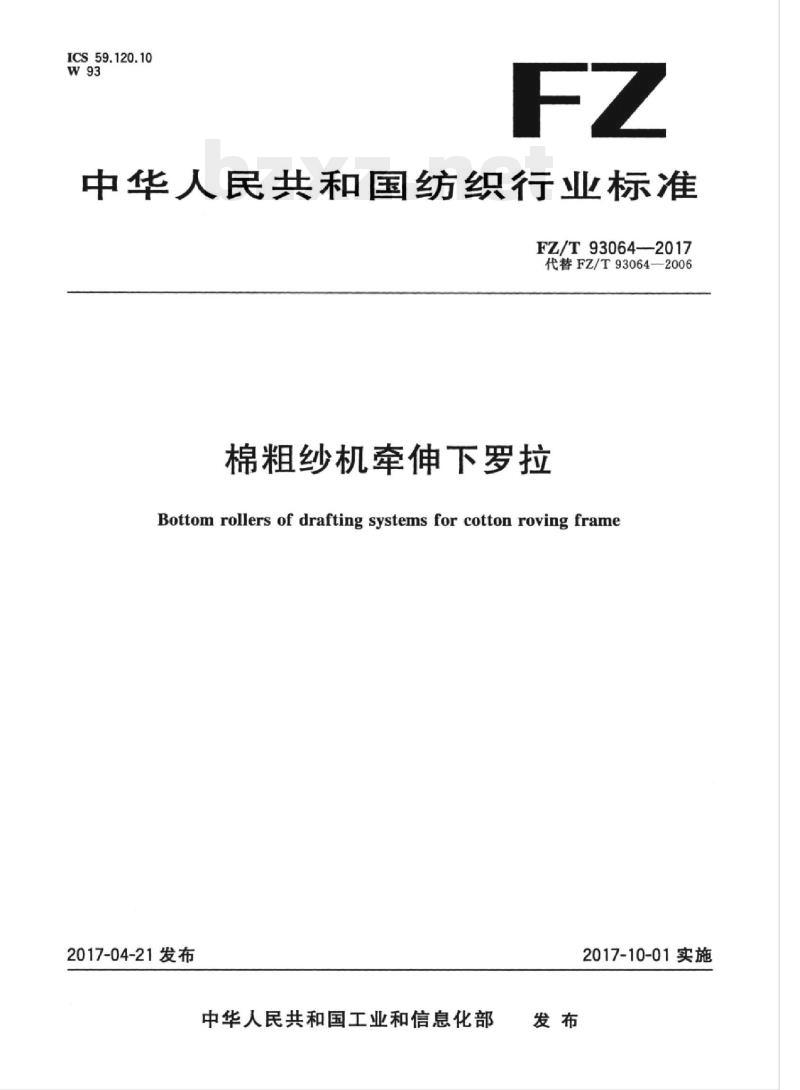

【FZ纺织行业标准】 棉粗纱机牵伸下罗拉

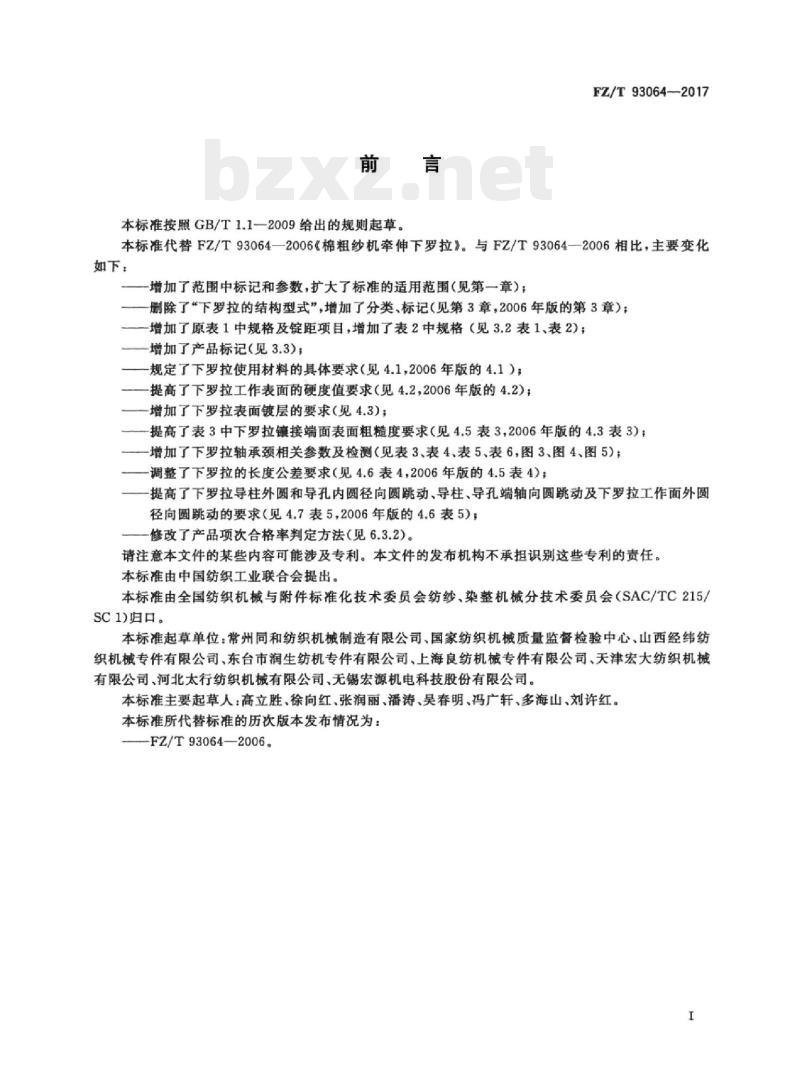

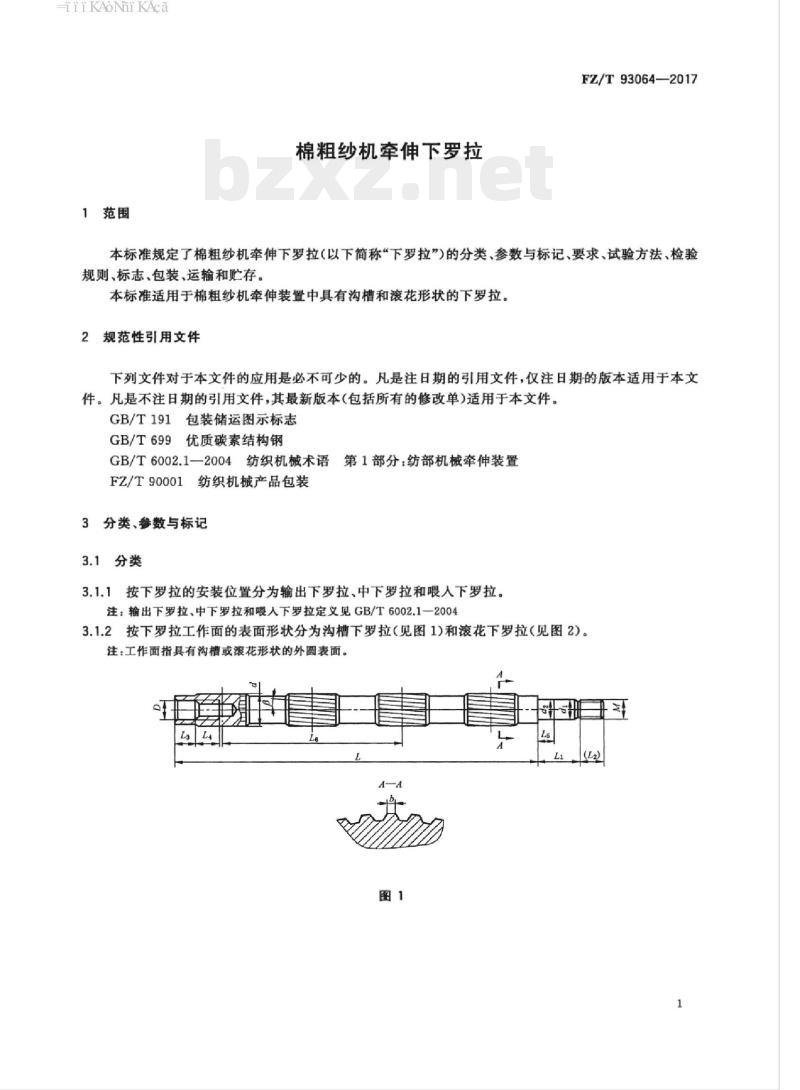

ICS 59.120.10 W93 FZ/T 93064—2017 代替 FZ/T 93064—2006 棉粗纱机牵伸下罗拉（Bottom rollers of drafting systems for cotton roving frame） 2017-04-21发布 2017-10-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 93064—2006《棉粗纱机牵伸下罗拉》。与2006版相比主要变化如下： 1）增加了范围中标记和参数，扩大了标准适用范围； 2）删除了“下罗拉的结构型式”，增加了分类与标记内容； 3）增加了规格及锭距相关项目； 4）增加了产品标记内容； 5）规定了下罗拉使用材料的具体要求； 6）提高了工作表面硬度要求； 7）增加了表面镀层要求； 8）提高了镶接端面粗糙度要求； 9）增加了轴承颈相关参数及检测要求； 10）调整了长度公差要求； 11）提高了圆跳动等精度要求； 12）修改了产品项次合格率判定方法。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：常州同和纺织机械制造有限公司、国家纺织机械质量监督检验中心、山西经纬纺织机械专件有限公司、东台市润生纺机专件有限公司、上海良纺机械专件有限公司、天津宏大纺织机械有限公司、河北太行纺织机械有限公司、无锡宏源机电科技股份有限公司。 本标准主要起草人：高立胜、徐向红、张润丽、潘涛、吴春明、冯广轩、多海山、刘许红。 本标准所代替标准的历次版本为FZ/T 93064—2006。 1 范围 本标准规定了棉粗纱机牵伸下罗拉（以下简称“下罗拉”）的分类、参数与标记、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于棉粗纱机牵伸装置中具有沟槽和滚花形状的下罗拉。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 699 优质碳素结构钢 GB/T 6002.1—2004 纺织机械术语 第1部分：纺部机械牵伸装置 FZ/T 90001 纺织机械产品包装 3 分类、参数与标记 3.1 分类 3.1.1 按下罗拉安装位置分为：输出下罗拉、中下罗拉和喂入下罗拉。 注：定义见GB/T 6002.1—2004。 3.1.2 按工作面表面形状分为：沟槽下罗拉（见图1）和滚花下罗拉（见图2）。 注：工作面指具有沟槽或滚花形状的外圆表面。 （图1、图2为结构示意图，OCR原文缺失细节） 3.2 参数 主要参数包括工作面直径、导柱直径、轴承颈直径、导孔直径等。 （原表1、表2因OCR损坏严重，整理为结构性描述如下） 工作面直径d（mm）：28、28.5、31.7、32等规格； 滚花罗拉常见规格：25、28、28.5、31.7、32等； 导柱直径d1：16.5、18、19、21等； 轴承颈直径d2：16.5、18、19、21等； 导孔直径D：16.5、18、19、21等。 注：当d2 = d1时，L1 = L。 3.3 标记 3.3.1 标记内容依次包括：产品类型、工作面形式、主要尺寸参数等。 （OCR缺失部分内容，未补充推测） 4 要求（节选OCR可识别部分） 4.1 下罗拉材料应符合GB/T 699优质碳素结构钢要求。 4.2 工作表面应满足规定硬度要求。 4.3 表面可进行镀层处理以提高耐磨性能。 4.4 镶接端面及关键配合面应满足粗糙度要求。 4.5 轴承颈及导柱等关键部位应满足尺寸及跳动公差要求。 （OCR原文中存在大量乱码与重复字符串，已剔除）
