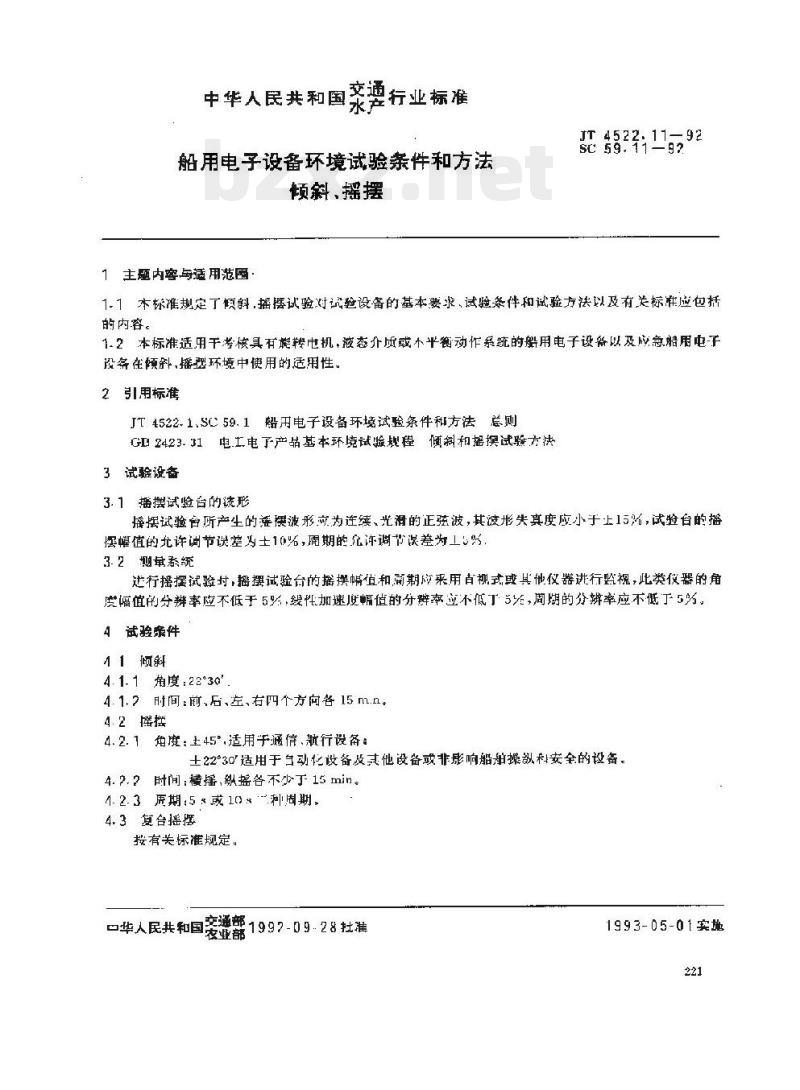

【JT交通运输标准】 船用电子设备环境试验条件和方法倾斜、摇摆

交通行业标准 中华人民共和国 船用电子设备环境试验条件和方法——倾斜、摇摆 JT 4522.11—92 SC 59.11—92 1 主题内容与适用范围 1.1 本标准规定了倾斜、摇摆试验对试验设备的基本要求、试验条件和试验方法以及有关标准应包括的内容。 1.2 本标准适用于考核具有电机、液态介质或不平衡动作系统的船用电子设备，以及应急船用电子设备在倾斜、摇摆环境中使用的适用性。 2 引用标准 JT 4522.1、SC 59.1 船用电子设备环境试验条件和方法 总则 GB 2423.3 电工电子产品基本环境试验规程 倾斜和摇摆试验方法 3 试验设备 3.1 摇摆试验台波形 摇摆试验台所产生的摇摆波形应为连续、光滑的正弦波，其波形失真度应小于15%，试验台摇摆幅值的允许调节误差为±10%，周期允许调节误差为±3%。 3.2 测量系统 进行摇摆试验时，摇摆试验台的摇摆幅值和周期应采用目视式或其他仪器进行监视。角度幅值分辨率不低于5%，加速度幅值分辨率不低于5%，周期分辨率不低于5%。 4 试验条件 4.1 倾斜 4.1.1 角度：22°30' 4.1.2 时间：前、后、左、右四个方向各15 min。 4.2 摇摆 4.2.1 角度：±45°（适用于通信、航行设备）；±22°30'（适用于自动化设备及其他设备或非影响船舶操纵与安全的设备）。 4.2.2 时间：横摇、纵摇各不少于15 min。 4.2.3 周期：5 s或10 s周期。 4.3 复合摇摆 按有关标准规定执行。 5 试验方法 5.1 初始检查与测量 按有关标准规定对样品进行电性能、机械性能测量及外观检查。 5.2 条件试验 样品按使用状态固定在试验台上，当有多种安装方式时，应选取可能受到最严酷作用的安装方式进行试验。安装结构应保证在试验过程中不会因试验样品重量及摇摆惯性力产生明显变形。带减震器的试验样品应连同减震器一起进行试验。 试验过程中按4.1、4.2或4.3规定进行倾斜、摇摆或复合摇摆试验，试验期间样品动作系统应充分动作，并按有关标准进行电性能与机械性能测量。 5.3 最后检查与测量 试验完成后，按有关标准对样品进行电性能、机械性能测量及外观检查。 6 有关标准应包括的内容 采用本试验时，有关标准应给出： 试验样品的类型与形式及必要的试验顺序； 试验样品的安装方式； 试验严酷等级及参数； 试验过程中样品的工作状态； 初始检查项目与要求； 试验过程检测项目与要求； 最后检查项目与要求； 合格判定要求。
