【FZ纺织行业标准】 SL系列上罗拉轴承

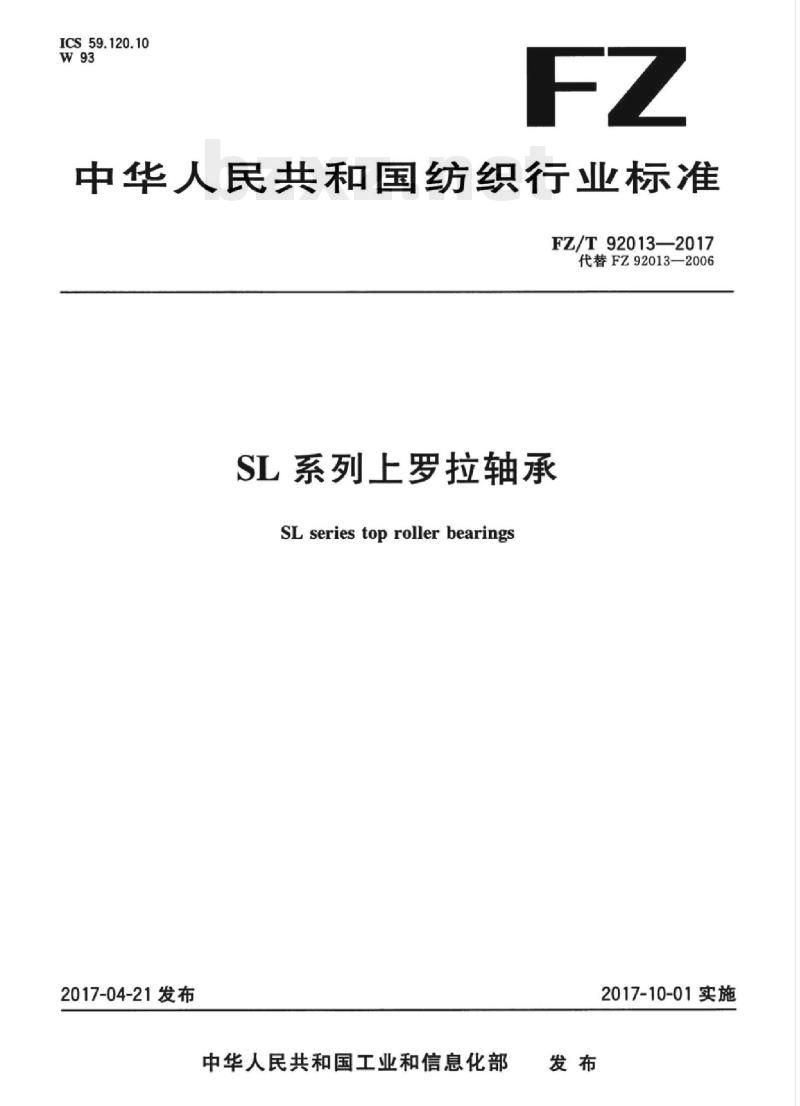

ICS59.120.10
中华人民共和国纺织行业标准
FZ/T92013—2017
代替FZ92013—2006
SL系列上罗拉轴承
SL series top rollerbearings2017-04-21发布
中华人民共和国工业和信息化部发布
2017-10-01实施

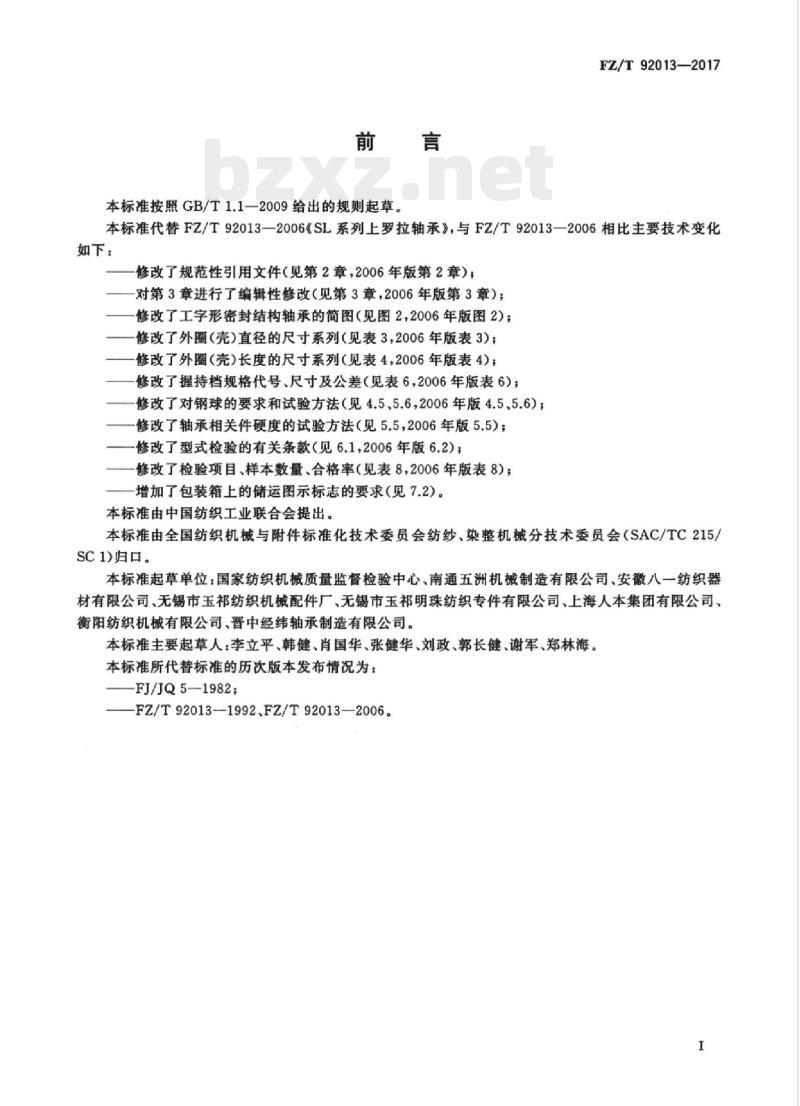

本标准按照GB/T1.1一2009给出的规则起草。FZ/T92013—2017
本标准代替FZ/T92013—2006《SL系列上罗拉轴承》，与FZ/T92013—2006相比主要技术变化如下：
修改了规范性引用文件（见第2章，2006年版第2章）；对第3章进行了编辑性修改（见第3章，2006年版第3章）；修改了工字形密封结构轴承的简图（见图2，2006年版图2）：修改了外圈（壳）直径的尺寸系列（见表3，2006年版表3）；修改了外圈（壳）长度的尺寸系列（见表4，2006年版表4)；修改了握持档规格代号、尺寸及公差（见表6，2006年版表6）；修改了对钢球的要求和试验方法（见4.5、5.6，2006年版4.5、5.6）；修改了轴承相关件硬度的试验方法（见5.5，2006年版5.5）：一修改了型式检验的有关条款（见6.1，2006年版6.2）；修改了检验项目，样本数量合格率（见表8，2006年版表8）；增加了包装箱上的储运图示标志的要求（见7.2）。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/sc归口。
本标准起草单位：国家纺织机械质量监督检验中心、南通五洲机械制造有限公司、安徽八一纺织器材有限公司、无锡市玉祁纺织机械配件厂、无锡市玉祁明珠纺织专件有限公司、上海人本集团有限公司、衡阳纺织机械有限公司、晋中经纬轴承制造有限公司。本标准主要起草人：李立平、韩健、肖国华、张健华、刘政、郭长健、谢军、郑林海。本标准所代替标准的历次版本发布情况为：-FJ/JQ5—1982；
—FZ/T92013—1992.FZ/T92013—2006。I
1范围
SL系列上罗拉轴承
FZ/T92013—2017
本标准规定了SL系列上罗拉轴承（以下称轴承）的分类、标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于棉、毛、麻、绢、化纤纯纺和混纺的有抢粗纱机和细纱机牵伸机构中的双外圈（壳）上罗拉轴承。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T308.1一2013滚动轴承球第1部分：钢球GB/T18254高碳铬轴承钢
JB/T1255滚动轴承高碳铬轴承钢零件热处理技术条件FZ/T90001纺织机械产品包装
3分类、标记、尺寸系列及公差
3.1分类
按防尘结构的型式分为：
叠片式密封结构，见图1；
工字形密封结构，见图2。
FZ/T92013—2017
说明：
两外圈（壳）中心距
外圈(壳)直径：
外圈（壳）长度：
握持档直径：
握持档宽度：
握持档大外圆直径；
轴承总长。
3.2标记
3.2.1标记内容
标记依次包含以下内容：
防尘结构代号，见表1。
握持档规格代号1）
外圈（壳）表面形式代号
外圈（壳）长度
外圈（壳）直径
两外圈（壳）中心距
防尘结构代号
上罗拉轴承代号
防尘结构
叠片式密封
工字形密封
当握持档尺寸规格超出表6所列范围时，用括号直接标出握持档尺寸。1
两外圈（壳）中心距的尺寸系列，见表2。项目
两外图(壳）中心距T
表示方法
外图（壳）直径的尺寸系列（含公差），见表3。表3
外图(壳）直径D
表示方法
公差代号
注：括号中数值尽量避免采用。75
FZ/T92013—2017
单位为毫米www.bzxz.net
单位为毫米
（13),(16)，(18)、19、(20)、25.30、(32)、(35)、(38)、40、45,50直接用外圈（壳)直径D的数字表示h7
外圈（壳）长度的尺寸系列（含公差），见表4。d
外圈(壳）长度L
表示方法
21、30、32、34、40、45、50、60单位为毫米
当T≤82.5，L=34及当T≥90，L=45时，外圈（壳）长度的表示可省略，其余均直接以L的数字表示
外圈（壳）表面形式，见表5。
握持档规格代号、尺寸及公差，见表6。外圈（壳）表面形式
有环形槽
无环形槽
中间下凹
FZ/T920132017
公差代号
注：与气动摇架配用时d的公差在合同中约定。3.2.2
标记示例
握持档尺寸(dxbxd,）
公差代号
单位为毫米
公差代号
示例1：两外圈（壳）中心距T，=68.4mm，外图（壳）直径D=25mm，外圈（壳）长度L=32mm，外图（壳）无环形槽，握持档尺寸为9.5×16×$11.5，防尘结构为叠片式密封的双外圈（壳）上罗拉轴承，其标记为：SL-682532EA
示例2：两外圈（壳）中心距T，=82.5mm，外图（壳）直径D=19mm，外图（壳）长度L=34mm，外图（壳）有环形槽，握持档尺寸为$11×22×12.6，防尘结构为工字形密封的双外圈（壳）上罗拉轴承，其标记为：SL1-8219
4要求
4.1成套技术要求：
4.1.1径向游0.003mm~0.025mm。4.1.2
2轴向游隙不大于0.10mm。
4.1.3外圈（壳）径向圆跳动公差不大于0.010mm。4.1.4轴承旋转灵活，转动平稳，无急刹及打顿现象。5轴承表面光滑，无毛刺。
4.2轴承外圈（壳）及芯轴用GCr15钢制造，材料应符合GB/T18254的规定。4.3轴承外圈（壳）硬度60HRC～65HRC，同一零件硬度差不大于1HRC。4.4芯轴安装钢球的轴承部位的硬度60HRC～65HRC。4.5钢球批直径变动量，硬度应符合GB/T308.1一2013中G20级的规定：球批直径变动量不大于1μm，硬度61HRC~66HRC。
5试验方法
5.1径向游隙（4.1.1）、轴向游隙（4.1.2）、外圈（壳）径向圆跳动（4.1.3），检测方法见表7。项目
径向游隙
轴向游隙
外圈（壳）
径向圆跳动
测试仪器
专用径向游隙测量
仪，千分表
专用轴向游隙测量
仪，百分表
专用径向游隙测量
仪。千分表
FZ/T92013—2017
试验方法
水平握持芯轴，千分表触头
置于外圈（壳）沟径处，上下
加压，测量负荷F为
19.6N，每转120°测量1次，
每条沟径处1周测3次，取
3次算术平均值作为测量值
水平握持芯轴，百分表触头
置于外圈（壳）端面，左右施
加轴向负荷F为19.6N，外
图（壳）左右移动，百分表读
数差值为测量值
水平握持芯轴，千分表触头
置于外圈（壳）沟径处，转动
外圈，该读数为测量值
5.2轴承旋转灵活性（4.1.4），将成套轴承进行清洗后，水平握持芯轴，同时转动轴承外圈（壳），进行感官检测。
5.3轴承表面质量（4.1.5），将成套轴承进行清洗后，进行感官检测。5.4轴承外圈（壳）及芯轴材料（4.2），按GB/T18254的规定检测。5.5轴承相关件的硬度（4.3、4.4），现场取备装轴承外圈（壳）和芯轴按JB/T1255的规定检测。当轴承外圈（壳）整体热处理时，可在双沟槽区间外圆处检测。5.6钢球批直径变动量，硬度（4.5），现场取备装钢球，按GB/T308.1一2013的规定检测。检验规则
6.1型式检验
在下列情况之一时，应进行型式检验：新产品鉴定时；
b）生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时；c）正常生产时，定期或积累一定产量后，应进行一次周期性检验d）出厂检验结果与上次型式检验有较大差异时；e）第三方进行质量检验时。
6.1.2检验项目：见第4章。
FZ/T92013-2017
6.2出厂检验
产品均应经生产企业检验部门检验合格，并附有合格证方能出厂。检验项目见4.1。
6.3抽样方法和判定规则
检验样本采取随机抽样：检验项目，样本数量，合格率见表8表8
检验项目
成套技术要求
轴承外圈（壳）及芯轴的材料
轴承外圈（壳)硬度
芯轴安装钢球的轴承部位的硬度钢球批直径变动量
钢球硬度
标准章条号
注：检查4.5钢球要求时，现场抽取批钢球样品数不小于80粒。样本数量
>50套
≥5件
≥25粒
≥5粒
合格率/%
2样本经检验，成套和单项合格率均达到本标准的规定，则判定该样本符合标准的要求；反之，判6.3.2
定该样本不符合标准的要求
3用户在安装调试过程中发现有项目不符合本标准时，生产企业应会同用户协商处理。6.3.3
7标志
7.1每套轴承应有产品标记和企业标志。包装箱上的储运图示标志，按GB/T191的规定。7.2
包装、运输和贮存
8.1产品的包装，按FZ/T90001的规定。8.2产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。8.3产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为1年。6
FZ/T92013-2017
中华人民共和国纺织
行业标准
SL系列上罗拉轴承
FZ/T92013—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)68533533发行中心：（010)51780238读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75
5字数16千字
2017年11月第一版
2017年11月第一次印刷
书号：155066：2-31555
5定价
