【JT交通运输标准】 船用电子设备环境试验条件和方法交变湿热(Db)

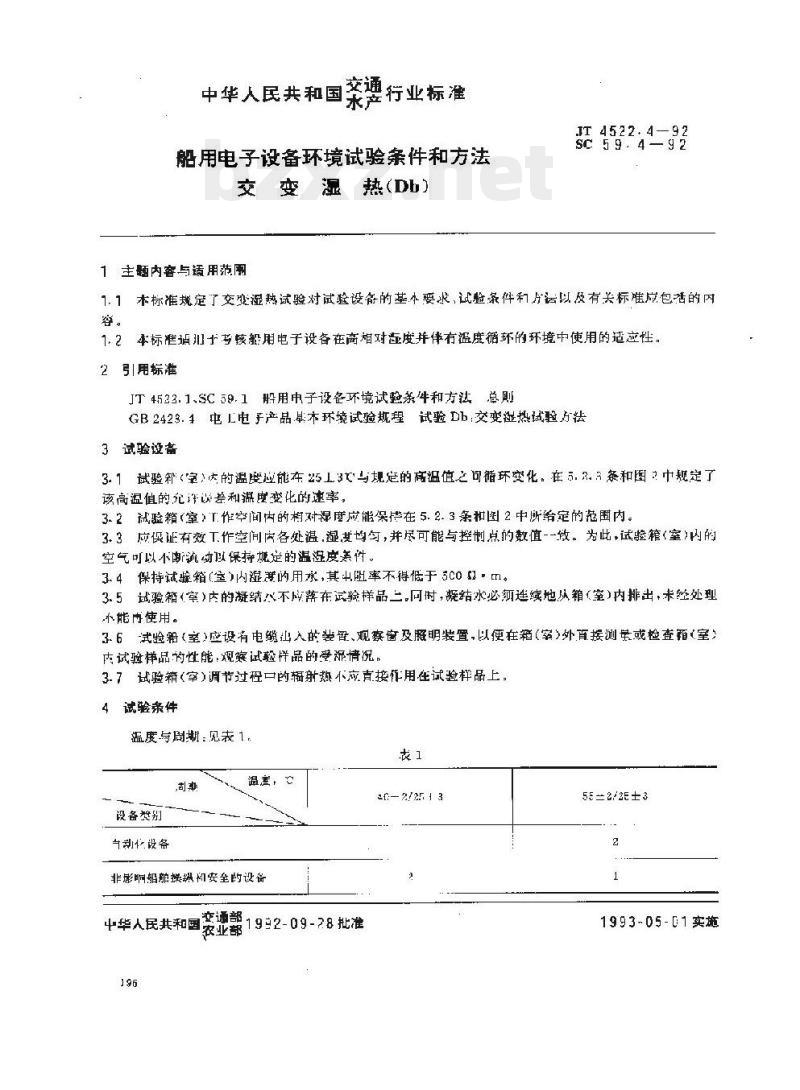

中华人民共和国交通部部标准 JT 4522.4—92 SC 59.4—92 船用电子设备环境试验条件和方法 交变湿热(Db) 1 主题内容与适用范围 1.1 本标准规定了交变湿热试验对试验设备的基本要求、试验条件和方法，以及有关标准应包括的内容。 1.2 本标准适用于考核船用电子设备在高温高湿并伴随温度循环环境中的使用适应性。 2 引用标准 JT 4533.1、SC 59.1 船用电子设备环境试验条件和方法总则 GB 2423.4 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法 3 试验设备 3.1 试验箱（室）内温度应能在25±3℃与规定高温值之间循环变化，并满足图2中规定的温度变化速率要求。 3.2 试验箱（室）工作空间内的相对湿度应能保持在规定范围内，并符合图2要求。 3.3 应保证工作空间内温湿度均匀，并尽可能与控制点数值一致，可通过空气循环实现。 3.4 试验用水的电阻率不得低于500Ω·m。 3.5 试验过程中产生的凝结水不得滴落在试验样品上，并应连续排出，不得重复使用未经处理的凝结水。 3.6 试验箱应设有电缆引入装置、观察窗及照明装置，以便在箱外进行测试或观察样品状态。 3.7 调节过程中产生的辐射热不应直接作用于试验样品。 4 试验条件 温度与周期见表1。 相对湿度按图2规定执行。 设备按类别分为自动化设备及非影响船舶航行安全的设备等。 5 试验方法 5.1 初始检查和测量 试验样品在正常大气条件下达到湿度稳定后，进行电性能、机械性能测量及外观检查。 5.2 条件试验 5.2.1 将试验样品按使用状态放入试验箱（室），并保持正常工作状态。 5.2.2 将试验箱温度调至25±3℃，相对湿度保持在正常大气条件范围，直到样品湿度稳定。最后1小时内相对湿度提高至不低于95%。 5.2.3 试验以24h为一个循环周期，分为升温阶段、高温高湿阶段、降温阶段及低温高湿阶段： （1）升温阶段：3～4h内由25±3℃升至50±2℃或55±2℃，相对湿度除最后15min外不低于95%，试验样品应产生凝露； （2）高温高湿阶段：温度保持在40±2℃或55±2℃，持续约12h； （3）降温阶段：3～4h内降至25±3℃，初始1.5h降温速率按规定控制； （4）低温高湿阶段：25±3℃条件下相对湿度不低于95%，直至24h周期结束。 5.3 中间测量 试验过程中按相关标准规定进行通电及性能测试。 5.4 过程测量 按规定在试验阶段对样品进行电性能检测。 5.5 恢复 试验结束后，在正常大气条件下恢复1～2h或按相关标准规定执行。 5.6 最后检查和测量 恢复后立即进行电性能、机械性能测量及外观检查。 6 有关标准应包括的内容 采用本试验时应规定：高温温度及周期数、是否带负载、是否进行中间测量、测量时间、恢复条件以及各阶段检测项目与性能指标。 （原文部分图表及参数存在识别缺失，已按结构整理）
