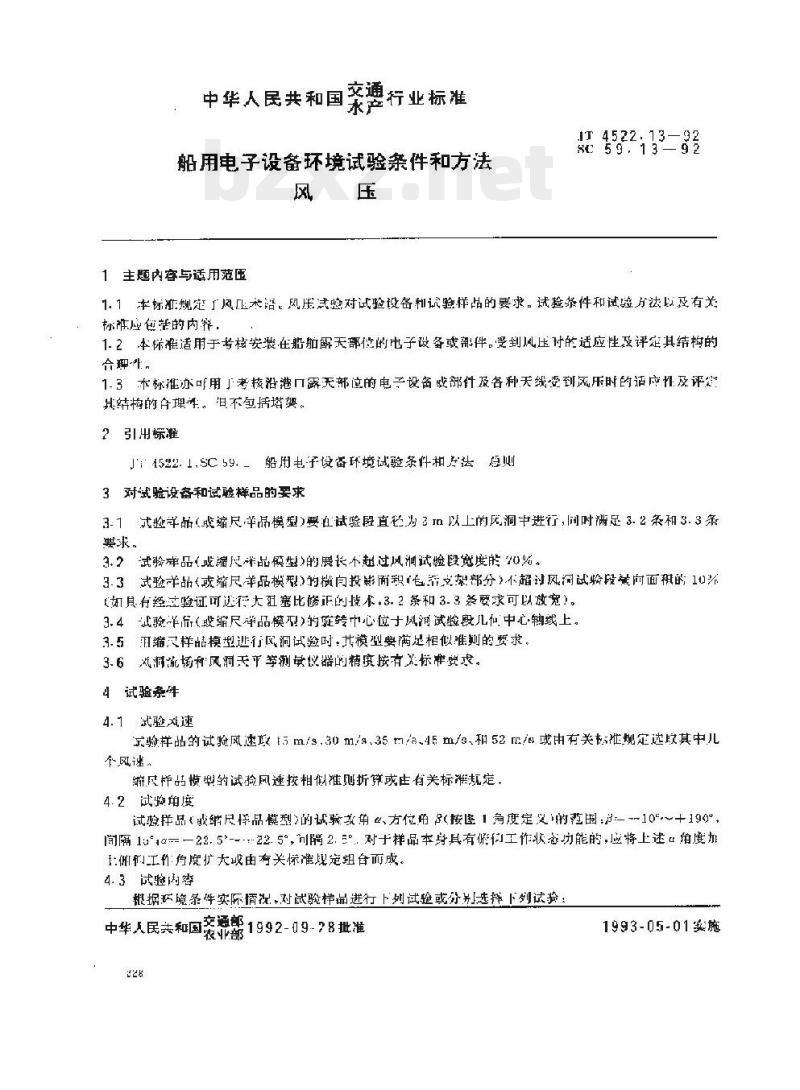

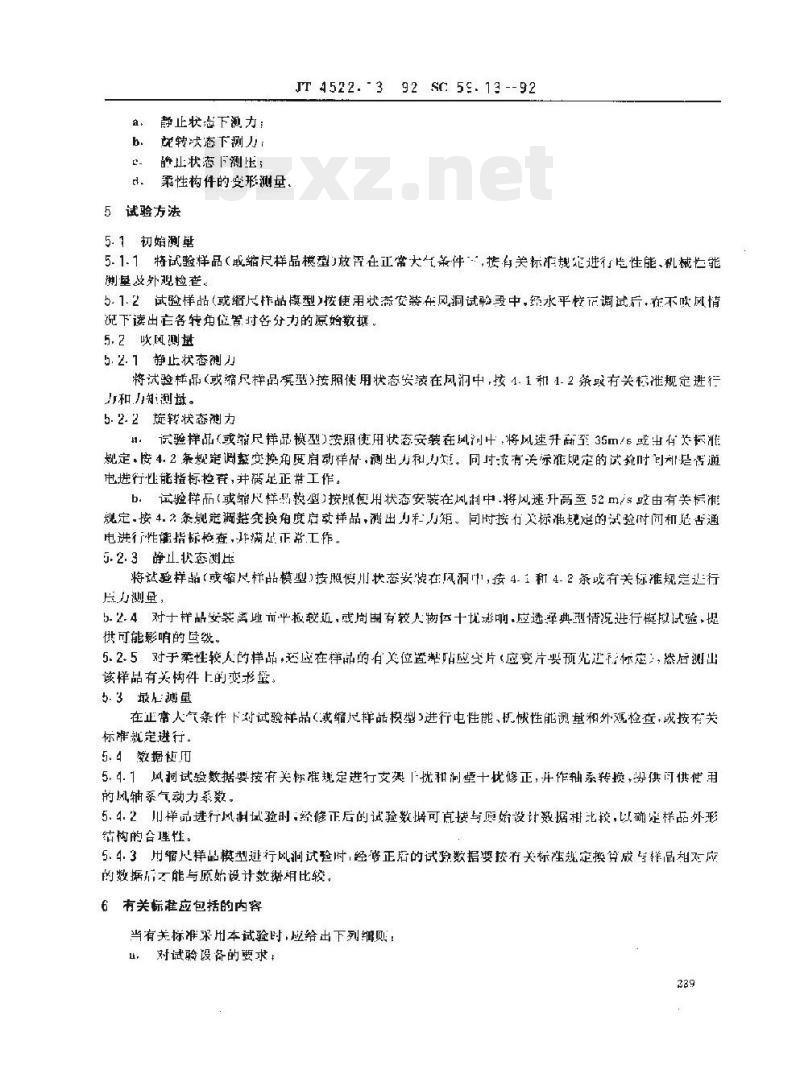

交通行业标准 中华人民共和国 船用电子设备环境试验条件和方法——风压试验 JT 4522.13—92 SC 59.13—92 1 主题内容与适用范围 1.1 本标准规定了风压试验对试验设备和试验样品的要求、试验条件和试验方法以及有关标准应包括的内容。 1.2 本标准适用于考核安装在船舶露天部位的电子设备或部件在风压作用下的适应性及结构合理性。 1.3 本标准也适用于港口露天部位的电子设备或部件及各种天线在风压作用下的适应性评定，但不包括塔桅结构。 2 引用标准 JT 4522.1、SC 59.1 船用电子设备环境试验条件和方法 总则 3 试验设备和试验样品要求 3.1 试验样品（或缩尺样品模型）应在试验段直径2 m以上的风洞中进行试验，并满足3.2、3.3条要求。 3.2 试验样品（或模型）的展长不超过风洞试验段宽度的70%。 3.3 试验样品（或模型）的横向投影面积（含支架）不超过风洞试验段横截面积的10%。如有验证技术允许，可适当放宽3.2和3.3要求。 3.4 试验样品（或模型）旋转中心应位于风洞试验段中心轴线上。 3.5 缩尺模型试验应满足相似准则要求。 3.6 流场及风洞测量仪器精度应符合有关标准要求。 4 试验条件 4.1 试验风速 试验风速可选15 m/s、30 m/s、35 m/s、45 m/s、52 m/s或按有关标准规定选取。缩尺模型风速按相似准则折算或按标准规定。 4.2 试验角度 试验方位角按规定范围选取，一般包括不同间隔角度组合。对于具有模拟工作状态功能的样品，应按工作状态扩展角度或按标准规定组合。 4.3 试验项目 根据环境条件可选择以下试验： a) 静止状态下测力； b) 旋转状态下测力； c) 静止状态下测压； d) 柔性构件变形测量。 5 试验方法 5.1 初始测量 5.1.1 试验样品（或模型）按正常条件进行电性能、机械性能及外观检查。 5.1.2 按使用状态安装于风洞试验装置，在无风条件下记录各角度位置原始数据。 5.2 风洞测量 5.2.1 静止状态测力：按使用状态安装并进行测力试验。 5.2.2 旋转状态测力：在规定风速下调整角度并启动样品，测量力和力矩，同时进行通电性能检查，确保正常工作。 在52 m/s或标准规定风速下重复试验并记录数据。 5.2.3 静止状态测压：按规定风速及角度进行测压试验。 5.2.4 对受干扰或安装复杂情况，应选择典型工况进行模拟试验。 5.2.5 对柔性较大样品，应粘贴应变片并测量构件变形量，应变片需预先标定。 5.3 最后测量 在正常大气条件下对试验样品（或模型）进行电性能、机械性能测量及外观检查。 5.4 数据处理 5.4.1 风洞试验数据应按有关标准进行干扰修正与坐标转换，得到气动力系数。 5.4.2 实物试验数据经修正后可与原设计数据直接比较，以判断结构合理性。 5.4.3 缩尺模型数据需按标准换算为实物数据后再进行分析比较。 6 有关标准应包括的内容 采用本试验方法时，应明确： 试验设备要求； 样品（或模型）说明； 试验条件选择及性能测量范围； 中间测量项目与技术要求； 最终测量与检查要求。
