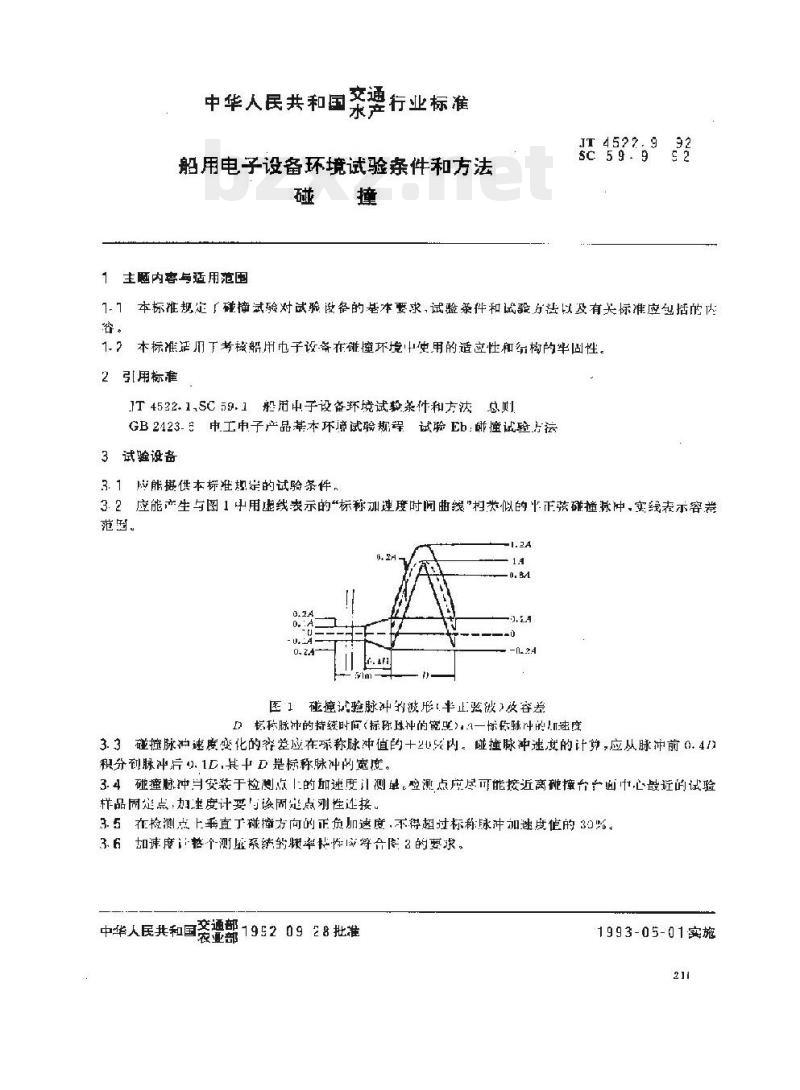

中华人民共和国行业标准 船用电子设备环境试验条件和方法（碰撞试验） JT 4522.9-92 S C 59.992 1 主题内容与适用范围 1.1 本标准规定了碰撞试验对试验设备的基本要求、试验条件和试验方法以及有关标准应包括的内容。 1.2 本标准适用于考核船用电子设备在碰撞环境下使用的适应性和结构的牢固性。 2 引用标准 JT 4522.1 SC59.1 船用电子设备环境试验条件和方法总则 GB 2423 电工电子产品基本环境试验规程 试验Eb：碰撞试验方法 3 试验设备 3.1 试验设备应能提供本标准规定的试验条件。 3.2 应能产生与图1所示标称加速度时间曲线相类似的半正弦碰撞脉冲，并满足规定容差范围。 图1为碰撞试验脉冲波形（半正弦波）及容差范围示意。 3.3 碰撞脉冲速度变化的容差应在标称脉冲值的±20%内。速度计算应从脉冲前0.4τ积分至脉冲结束，其中τ为标称脉冲宽度。 3.4 测量点应安装加速度传感器，安装位置应尽可能接近试验样品固定点，并位于碰撞台面中心附近。加速度计应与固定点刚性连接。 3.5 在检测点上垂直于碰撞方向的正负加速度不得超过标称加速度值的30%。 3.6 加速度测量系统的频率特性应符合图2要求。图2为测量系统频率响应特性示意。 4 试验条件 试验条件见表1，包括加速度、脉冲持续时间、脉冲重复频率及碰撞次数等参数。 表1 试验条件（整理） 加速度：按标准规定值执行 脉冲持续时间：按标准规定值执行 脉冲重复频率：按规定范围执行 碰撞次数：按试验要求确定 5 试验方法 5.1 初始测量 按有关标准规定，对样品进行电性能、机械性能测量及外观检查。 5.2 试验样品安装 试验样品应牢固安装在碰撞台上。不能直接安装的样品可通过夹具或过渡结构安装，过渡结构应具有足够刚度，以保证碰撞参数传递不发生变化。若样品有多种安装方式，应分别进行试验。 5.3 试验过程 按规定试验条件进行碰撞试验，一般沿垂直方向进行，必要时可按相关标准规定方向进行。 试验期间样品可通电进行使用适应性试验，也可不通电进行结构完好性试验，但均应观察有无异常损伤。 5.4 最后检查和测量 试验结束后，应按有关标准对样品进行电性能、机械性能测量及外观检查。 6 有关标准应包括的内容 采用本试验方法时，有关标准应明确以下内容： a）试验设备要求； b）样品安装方法； c）初始检测要求； d）碰撞峰值加速度； e）试验方向数； f）最后检测要求。 （以上为OCR整理版本，已修复断行、符号错误及结构混乱内容）
