【JT交通运输标准】 加速磨光机技术要求

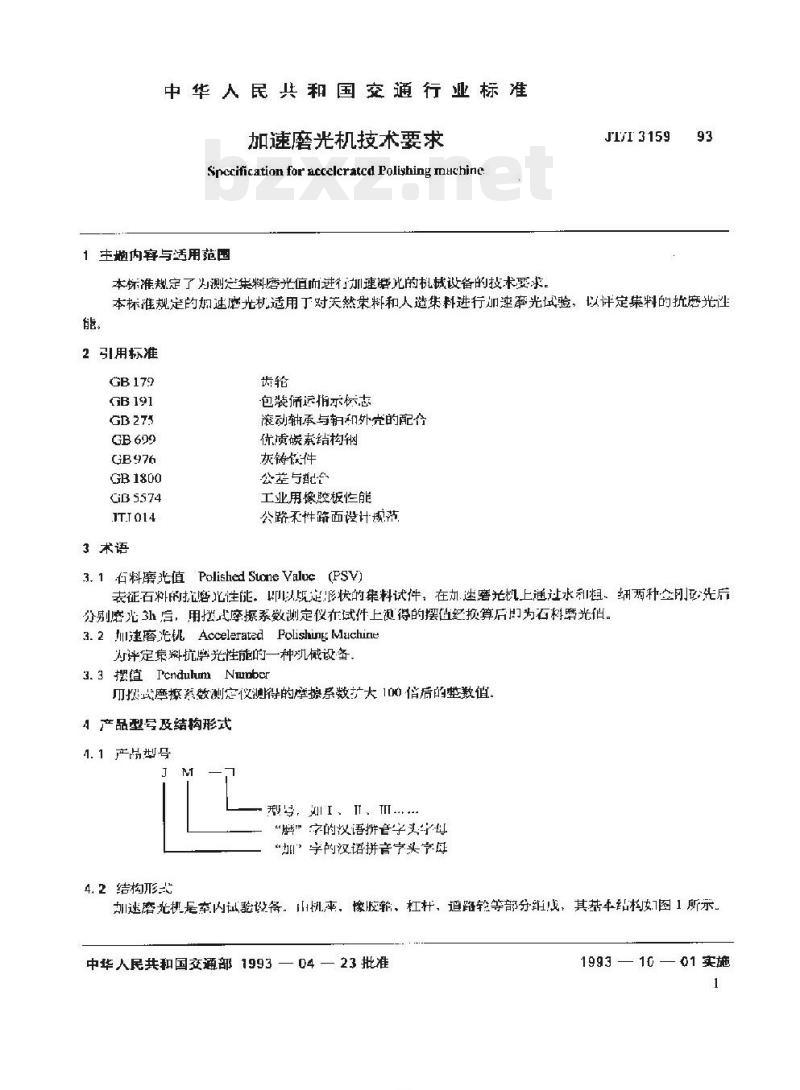

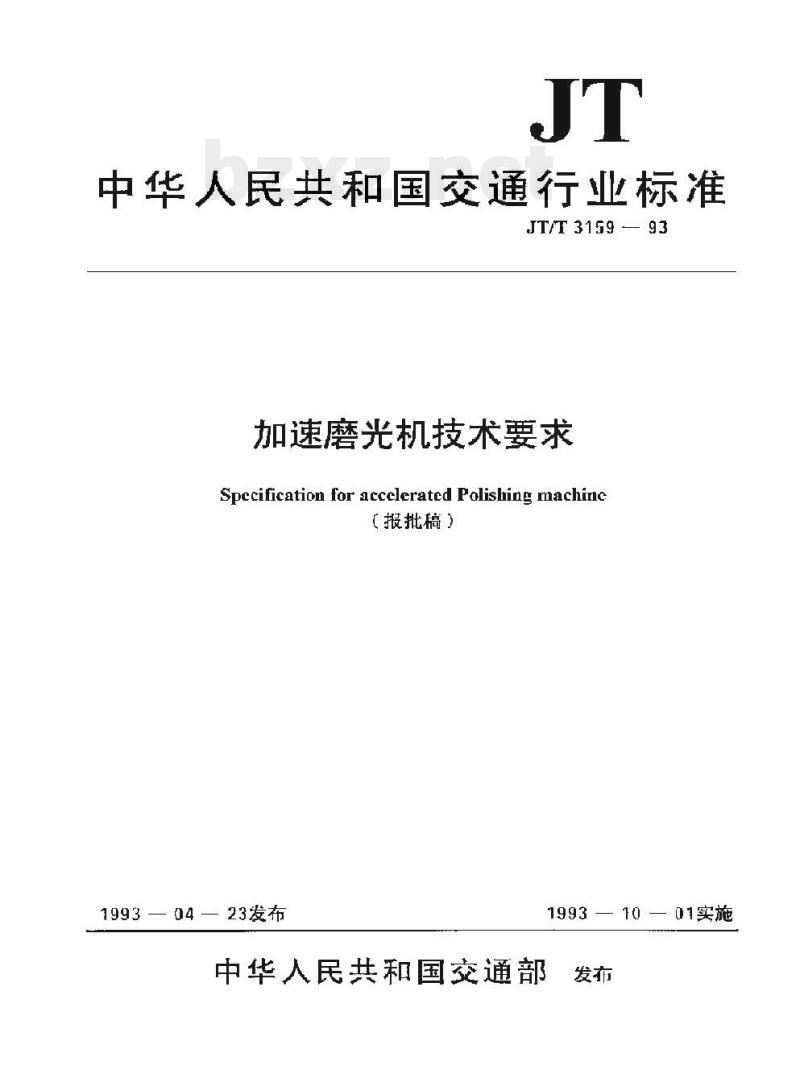

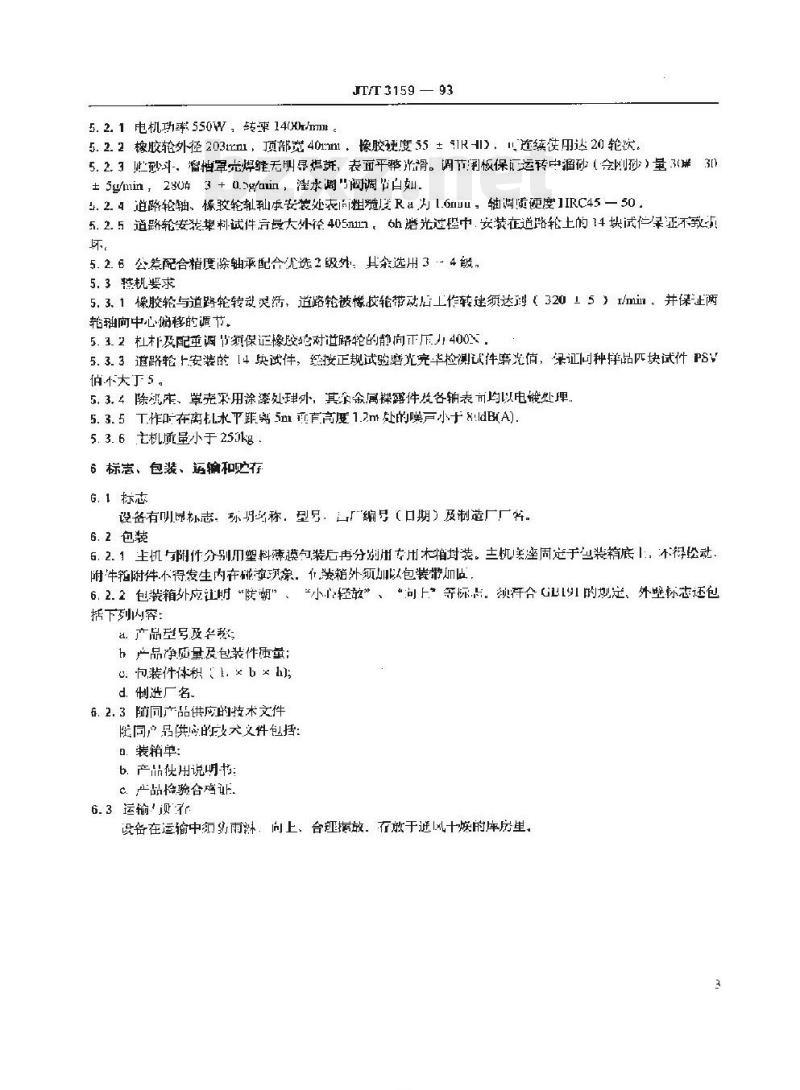

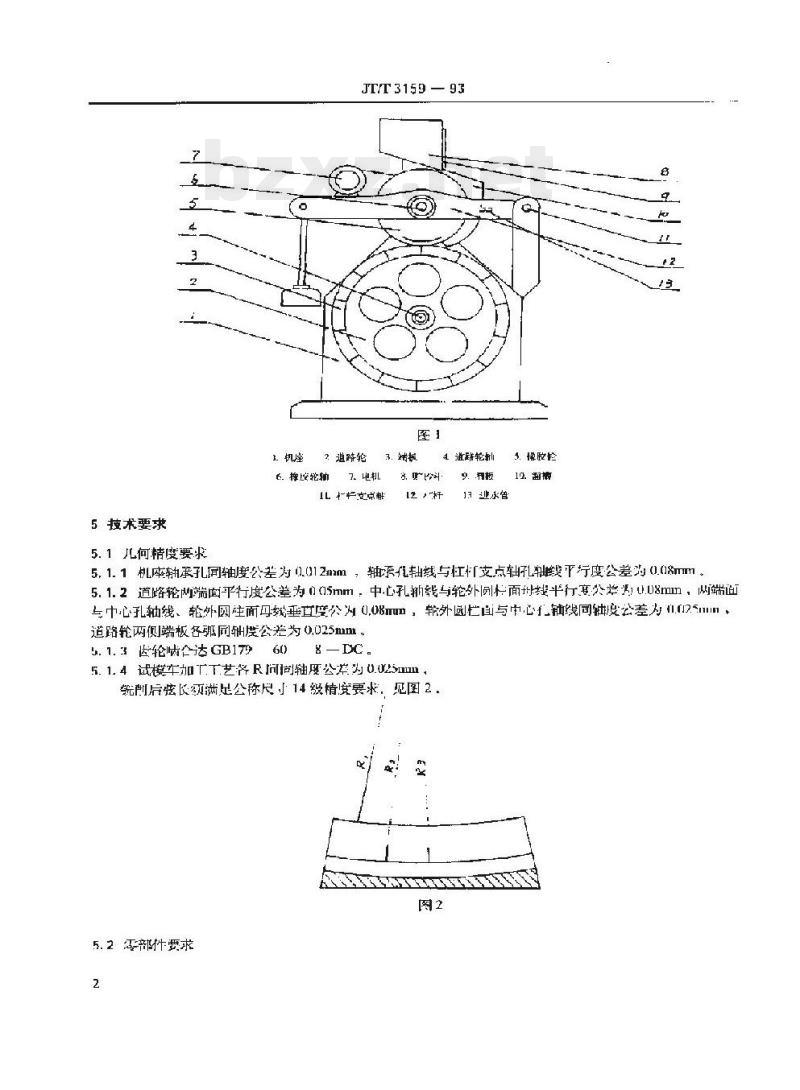

JT/T 3159—93 加速磨光机技术要求 Specification for accelerated polishing machine（报批稿） 1993-04-23 发布 1993-10-01 实施 中华人民共和国交通部发布 JT/T 3159—93 加速磨光机技术要求 1 范围 本标准规定了为测定集料磨光值而进行的加速磨光机技术要求。本标准规定的加速磨光机适用于对天然集料和人造集料进行加速磨光试验，以评定集料的抗磨光性能。 2 引用标准 GB 179, GB 191, GB 275, GB 699, GB 976, GB 1800, GB 5574, JT 1014 3 术语 3.1 石料磨光值 (Polished Stone Value, PSV)：表征石料的抗磨光性能。即以定形状的集料试件，在加速磨光机上通过水和砂两种介质分次磨光，用摆式摩擦系数测定仪在试件上测得的摆值经换算后的值为石料磨光值。 3.2 加速磨光机 (Accelerated Polishing Machine)：为评定集料抗磨光性能的一种机械设备。 3.3 摆值 (Pendulum Number)：摆式摩擦系数测定仪测得的摩擦系数扩大100倍后的整数值。 4 产品型号及结构形式 4.1 产品型号 M型 4.2 结构形式 加速磨光机是本试验设备，由机座、橡胶轮、杠杆、道路轮等部分组成，其基本结构如图1所示。 5 技术要求 5.1 几何精度要求 5.1.1 机座轴承孔同轴度公差为0.012mm，轴轴线与杠杆支点轴孔轴向度公差为0.02mm。 5.1.2 道路轮端面平行度公差为0.15mm，中心孔与轮外圆端面找正平行度为0.08mm，两端面与中心孔轴线、轮外圆端面垂直度公差为0.05mm，轮外圆端面与中心轴线同轴度公差为0.025mm，道路轮两侧端板各同轴度公差为0.025mm。 5.1.3 齿轮啮合精度符合要求。 5.1.4 试件夹具各R角轴度公差为0.05mm，夹具须满足公称尺寸14级精度要求。 5.2 零部件要求 5.2.1 电机功率550W，转速1400 r/min。 5.2.2 橡胶轮外径203mm，顶部宽40mm，橡胶硬度55±5 Shore A，连续用达20轮次。 5.2.3 砂斗罩壳焊缝无明显凸起，表面平整光滑。调节砂量保证运转中砂（或细砂）量为 3(3±5)g/min。 5.2.4 道路轮轴、胶轮轴承安装处表面粗糙度Ra为1.6μm。轴调质硬度为HRC 45-50。 5.2.5 道路轮安装试件后最大外径405mm。在磨光过程中，安装在道路轮上的14块试件应保证不损坏。 5.2.6 公差配合精度除轴承配合选2级外，其余选用3-5级。 5.3 整机要求 5.3.1 橡胶轮与道路轮转动灵活，道路轮被橡胶轮带动后的转动应符合要求。 5.3.2 杠杆及配重调节须保证橡胶轮对道路轮的压力稳定。 5.3.3 道路轮上安装的14块试件，经按正规试验磨光完毕检测其磨光值，保证同种样品不同块试件的PSV值在允许误差范围内。 5.3.4 除机床、罩壳表面涂漆处理外，其余金属裸露件及各轴表面均以电镀处理。 5.3.5 在距离机床水平5m、高度1.7m处的噪声小于80 dB(A)。 5.3.6 整机质量小于253kg。 6 标志、包装、运输和贮存 6.1 标志 设备应标明产品名称、型号、出厂编号及制造厂名等。 6.2 包装 6.2.1 主机与附件分别用塑料薄膜包装，再分别用专用木箱包装。主机底座固定于包装箱底，不得移动；附件在包装箱内不得发生碰撞；每个包装箱外须加以包装带加固。 6.2.2 包装箱外应标注“小心轻放”、“防潮”、“防震”等标志，并注明： a. 产品型号及产品名称； b. 产品净质量及包装件质量； c. 包装件体积； d. 制造厂名。 6.2.3 随同产品供应的技术文件包括： a. 装箱单； b. 产品使用说明书； c. 产品检验合格证。 6.3 运输 设备在运输中须防雨、防潮、防震，应存放在避风干燥的库房里。 附加说明 本标准由中华人民共和国交通部发布，由交通部标准计量研究所负责起草。本标准主要起草人：子严、姚思国、刘清泉、龚康良、仲向前。
