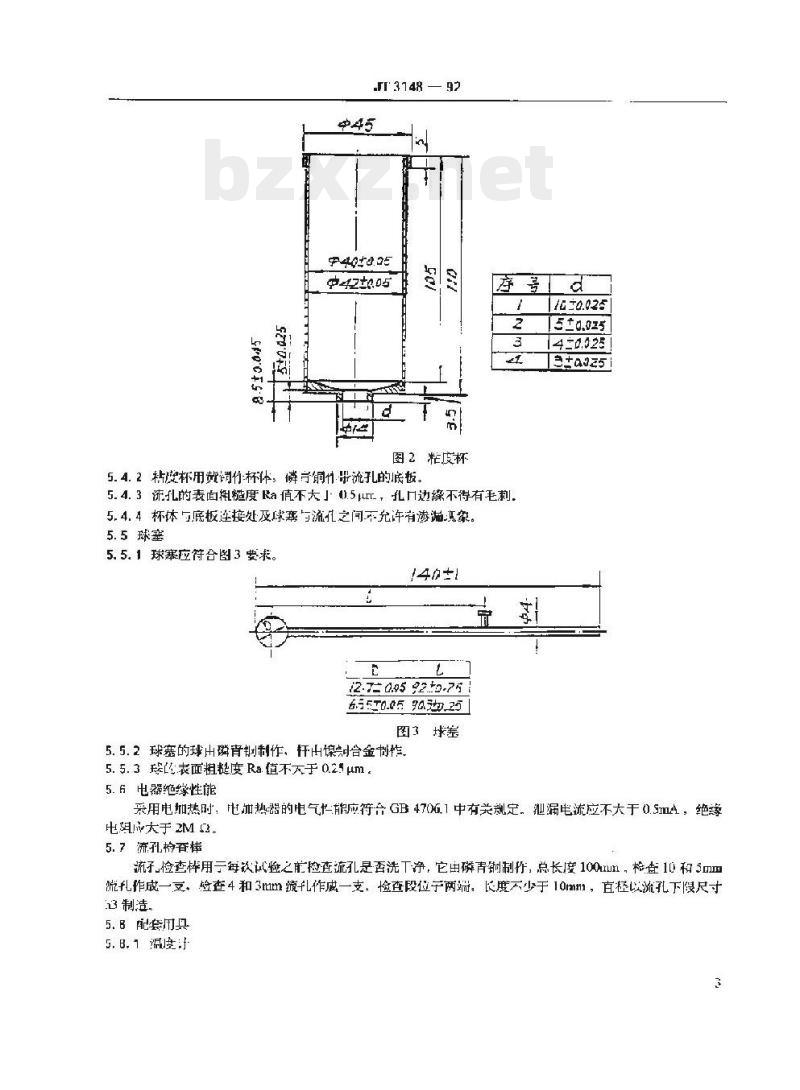

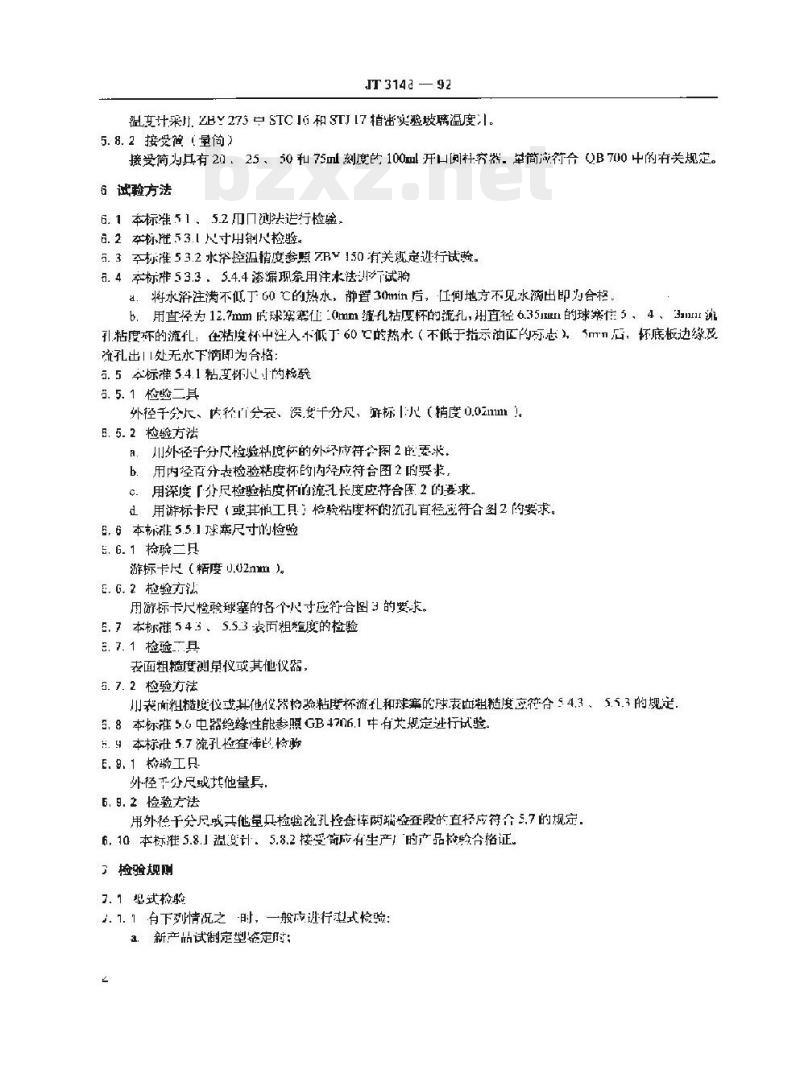

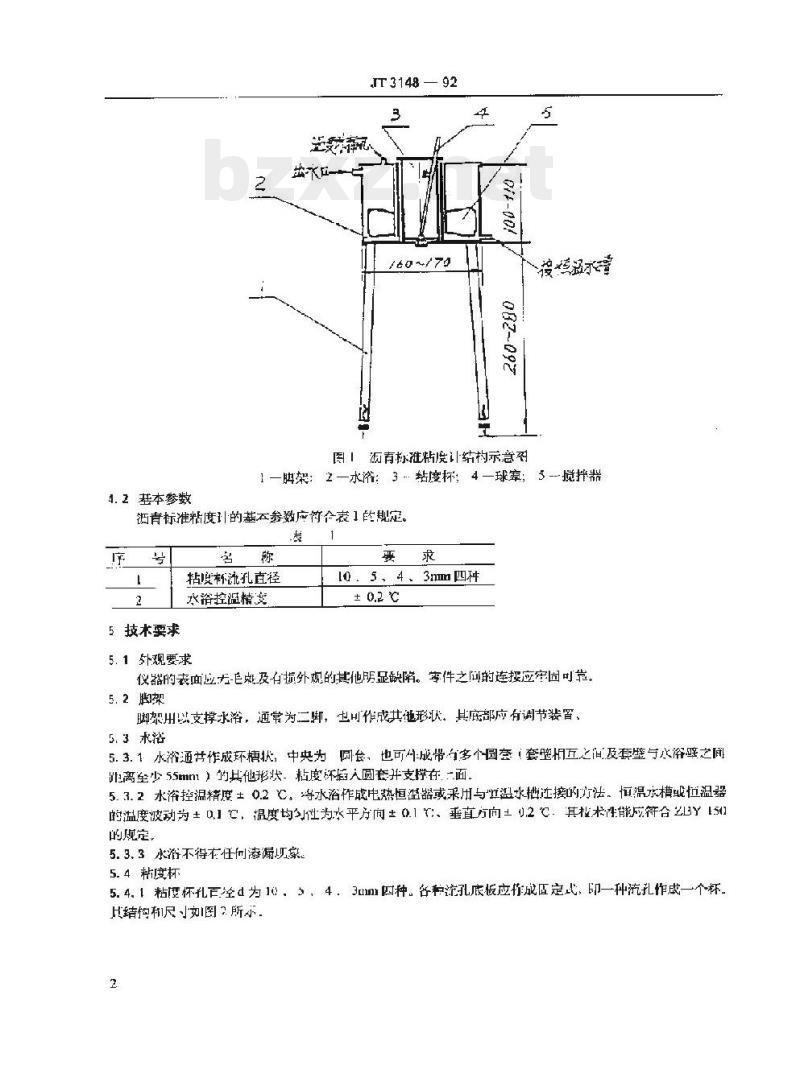

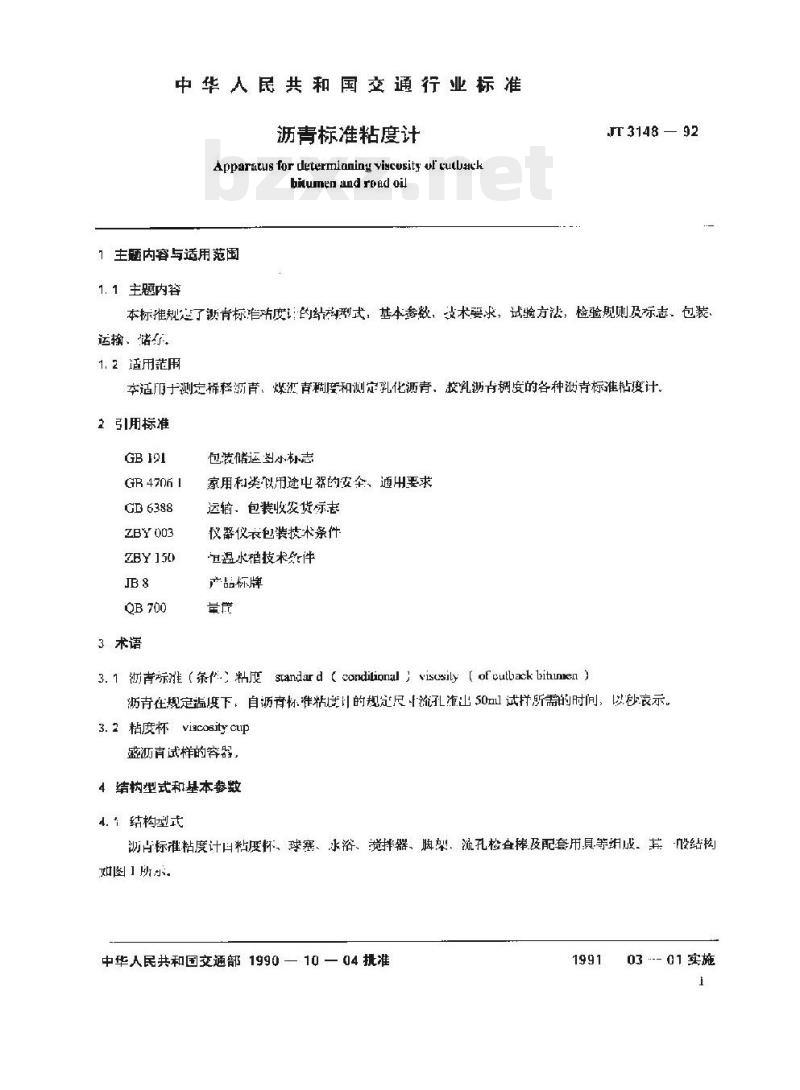

中华人民共和国交通行业标准 JT 3148 — 92 沥青标准粘度计 Apparatus for determining viscosity of cutback bitumen and road oil （报批稿） 1990—10—04 发布 1991—03—01 实施 中华人民共和国交通部发布 1 范围 1.1 主题内容 JT 3148—92 本标准规定了沥青标准粘度计的结构、基本参数、技术要求、试验方法、检验规则及标志、包装、运输、储存。 1.2 适用范围 本标准适用于测定稀释沥青、煤焦油糊度和测定乳化沥青、胶乳沥青稠度的各种波肯标准粘度计。 2 引用标准 GB 191 GB 4706.1 GB 6388 ZBY 003 ZBY 150 JB 8 QB 700 3 术语 包装、储存、运输、标志、家用和类似用途电器的安全、通用要求、运输、包装、收发货标志、仪器包装技术条件、恒温水槽技术文件、产品标牌、量规 3.1 标准粘度 (Standard (conditional) viscosity)【for cutback bitumen】：在规定温度下，测定沥青标准粘度以的规定流孔通过 50ml 试液所需的时间，以秒表示。 3.2 粘度杯 (Viscosity cup)：盛沥青试样的容器。 4 结构型式和基本参数 4.1 结构型式 沥青标准粘度计由粘度杯、球塞、水浴、搅拌器、脚架、流孔检查棒及配套用具等组成，其一般结构如图 1 所示。 图 1 沥青标准粘度计结构示意图：1—脚架；2—水浴；3—粘度杯；4—球塞；5—搅拌器 4.2 基本参数 沥青标准粘度计的基本参数应符合下表规定： 名称：粘度杯 流孔直径：10, 5, 4, 3 mm 水浴控温精度：±0.2 ℃ 5 技术要求 5.1 外观要求 仪器的表面应光洁且无外观的其他明显缺陷。零件之间的连接应牢固可靠。 5.2 脚架 脚架用以支撑水浴，通常为二脚，也可做成其他形状。其底部应有调节装置。 5.3 水浴 5.3.1 水浴通常作成环槽状，中央为圆形，也可做成带多个圆套（套与套之间及套壁与水浴壁之间距离至少 55mm）的其他形状的粘度环嵌入圆套并支撑在水浴内。 5.3.2 水浴控温精度 ±0.2 ℃。水浴作成电热恒温器或采用与恒温水槽连接的方法。恒温水槽或恒温器的温度波动为 ±0.1 ℃，温度均匀性为水平向 ±0.1 ℃、垂直向 ±0.2 ℃，其性能应符合 15 的规定。 5.3.3 水浴不得有任何泄漏。 5.4 粘度杯 5.4.1 粘度杯孔径 $d$ 为 10, 5, 4, 3 mm 四种。各流孔底板应采用磷青铜制作，即一种流孔制作一个杯体结构和尺寸如图 2 所示。 5.4.2 粘度杯用磷青铜制作杯体，底板带流孔的底板。杯体直径 $d = 10 pm 0.025$ mm。 5.4.3 流孔底板表面粗糙度 $Ra$ 值不大于 0.5 $mu m$，孔口边缘不得有毛刺。 5.4.4 杯体与底板连接处及球塞与流孔之间不允许有渗漏现象。 5.5 球塞 5.5.1 球塞应符合图 3 要求。 5.5.2 球塞应由黄铜或镍合金制作。 5.5.3 球塞表面粗糙度 $Ra$ 值不大于 0.025 $mu m$。 5.6 电气绝缘性能 采用电加热时：电加热器的电气件应符合 GB 4706.1 中有关规定。漏电流应不大于 0.5 mA，绝缘电阻应大于 2 M$Omega$。 5.7 流孔检查棒 流孔检查棒用于每次试验之前检查流孔是否清洁。它由磷青铜制作，总长度 100mm，检查 10, 5, 4, 3 mm 流孔各一支，检查段位于两端，长度不少于 10mm，直径以流孔下口尺寸为准。 5.8 配套器具 5.8.1 温度计 5.8.2 接受量：具有 20, 25, 50 和 75 ml 刻度的 100 ml 开口量杯或量筒。量筒应符合 QB 700 中的有关规定。 6 试验方法 6.1 本标准 5.1、5.2 用外观法进行检验。 6.2 本标准 5.3.1 尺寸用量规检验。 6.3 本标准 5.3.2、5.3.3 水浴控温精度参照 GB 191 有关规定进行试验。 6.4 本标准 5.3.3、5.4.4 泄漏现象用注水法试验： a. 将水浴注满不低于 60℃ 的热水，静置 3min 后，无地方可见水滴出即为合格。 b. 用直径为 12.7mm 的球塞在 10mm 的粘度杯中，用直径为 6.35mm 的球塞在 5, 4, 3mm 的流孔粘度杯中，在粘度杯中注入不低于 60℃ 的热水（不低于指示温度），静置 3min，杯底板边及流孔处无水下滴即为合格。 6.5 本标准 5.4.1 粘度杯的检验 6.5.1 检验工具 外径千分尺、内径百分表、深度千分尺、游标卡尺。 6.5.2 检验方法 a. 用外径千分尺检验粘度杯的外径应符合图 2 的要求； b. 用内径百分表检验粘度杯的内径应符合图 2 的要求； c. 用深度千分尺检验粘度杯的流孔深度应符合图 2 的要求； d. 用游标卡尺（或其类似工具）检验粘度杯的孔径应符合图 2 的要求。 6.6 本标准 5.5 球塞的检验 6.6.1 检验工具 游标卡尺（精度 0.02mm）。 6.6.2 检验方法 用游标卡尺检验球塞的各个尺寸应符合图 3 的要求。 6.7 本标准 5.4.3、5.5.3 表面粗糙度的检验 6.7.1 检验工具 表面粗糙度测量仪或其他仪器。 6.7.2 检验方法 用表面粗糙度仪或其他仪器检验粘度杯流孔和球塞的表面粗糙度应符合 5.4.3、5.5.3 的规定。 6.8 本标准 5.6 电气绝缘性能参照 GB 4706.1 中有关规定进行试验。 6.9 本标准 5.7 流孔检查棒检验 6.9.1 检验工具 外径千分尺或其他量具。 6.9.2 检验方法 用外径千分尺或其他量具检验流孔检查棒两端段的直径应符合 5.7 的规定。 6.10 本标准 5.8.1 温度计 6.11 本标准 5.8.2 验收量：应附有生产产品的合格证。 7 型式检验与出厂检验 7.1 型式检验 7.1.1 有下列情况之时，一般应进行型式检验： a. 新产品试制定标准时； b. 产品结构、材料、工艺的改变可能影响性能时； c. 老产品转厂或停产两年以上恢复生产时； d. 产品数量累计超过 200 台时； e. 国家质量监督机构提出进行型式检验要求时。 7.1.2 型式检验项目为技术要求全部内容。 7.1.3 型式检验样品数应不低于 2 台。 7.1.4 检验结果全部符合技术要求为合格产品；有一次不符合技术要求则判定该批产品不合格；重检全部项目符合技术要求为合格产品；如仍有项不符合技术要求，则判定该批产品为不合格。 7.2 出厂检验 7.2.1 每台沥青标准粘度计经制造厂质量检验，符合技术要求中 5.1、5.3.2、5.4.4、5.6、5.7 项检验合格，并附有产品合格证，可出厂。 7.2.2 用户验收产品时，不限于 5.3.2、5.3.3、5.4.4 条的要求。必要时也可检验其他项，由需方议定。 8 标志、包装、运输、储存 8.1 标志 每台沥青标准粘度计应在适当位置标定有产品标牌，产品标牌应符合 ZBY 003 的规定。标牌上应标明： a. 产品型号、名称； b. 制造厂名； c. 产品编号（或批号）； d. 标志。 8.2 包装 应符合 GB 19 和 GB 6388 的规定。沥青标准粘度计的包装应符合 ZBY 003，应包含： a. 沥青标准粘度计； b. 使用说明书； c. 沥青标准粘度计产品合格证； d. 装箱单。 8.3 运输及储存 沥青标准粘度计在运输过程中及仓库储存，均不得与强烈化学腐蚀物质接触，并保证不发生碰撞。 附加说明： 本标准由中华人民共和国交通部提出。 本标准由交通部标准计量委员会制定。 本标准由交通部公路科学研究所负责起草。 本标准主要起草人：渝、汁韶富、陈文出。
