【JT交通运输标准】 沥青延度仪

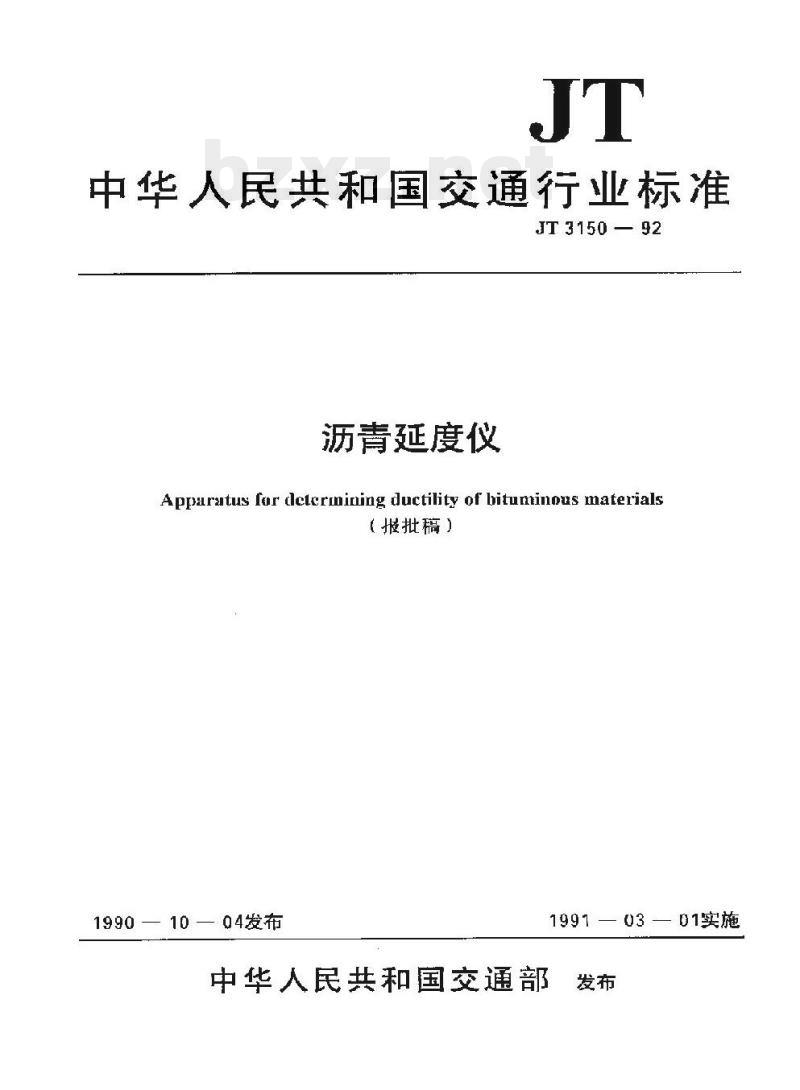

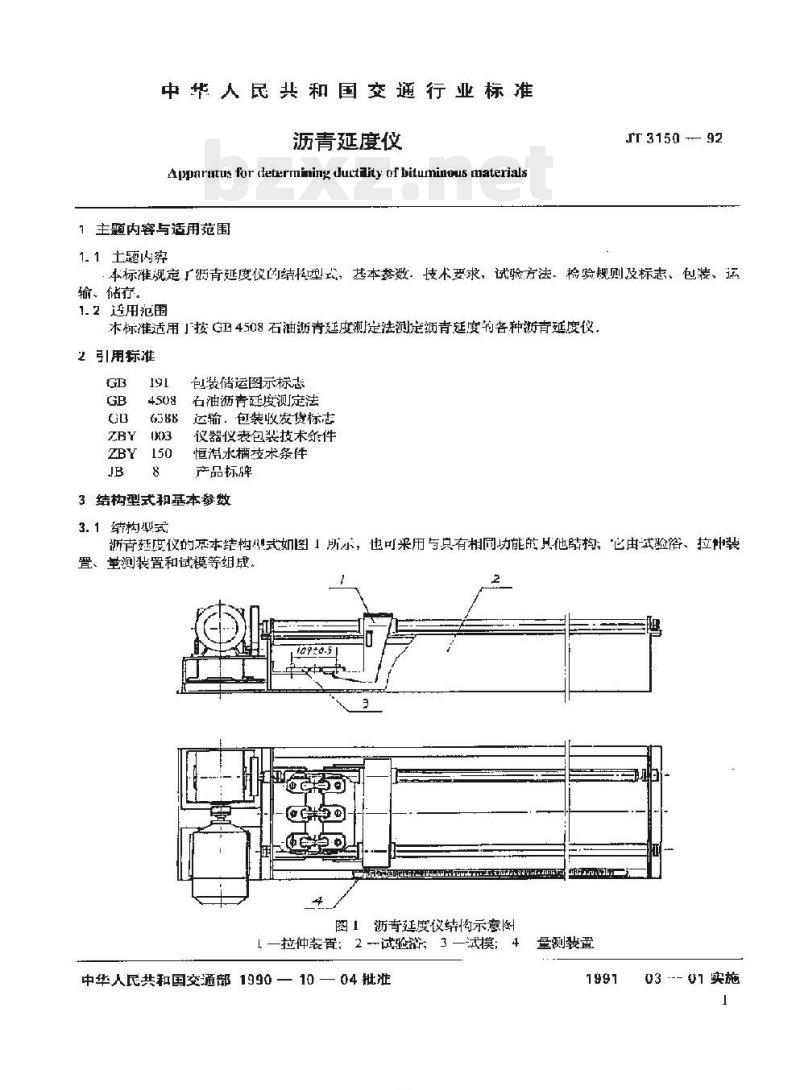

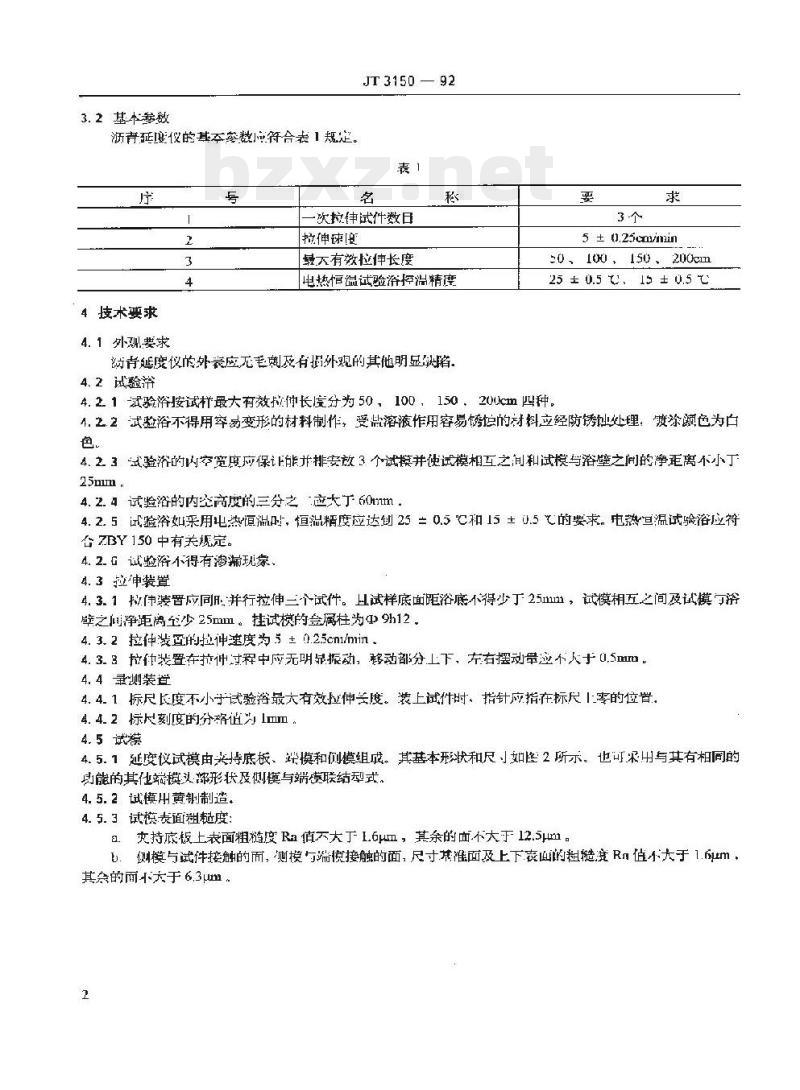

JT 3150 — 92 中华人民共和国交通行业标准 沥青延度仪 Apparatus for determining ductility of bituminous materials（报批稿） 1990—10—04 发布 1991—03—01 实施 中华人民共和国交通部 发布 中华人民共和国交通行业标准 沥青延度仪 Apparatus for determining ductility of bituminous materials 1 主题内容与适用范围 1.1 主题内容 本标准规定了沥青延度仪的结构型式、基本参数、技术要求、试验方法、检验规则及标志、包装、运输、储存。 1.2 适用范围 本标准适用于按 GB 4508《石油沥青延度计定法》测定沥青延度物质各种沥青延度仪。 2 引用标准 GB 4508 石油沥青延度计定法 GB 6388 运输、包装、收发货标志 GB/T 191 仪器仪表包装技术条件 ZBY 150 恒温水槽技术条件 JB 8 产品标牌 3 结构型式和基本参数 3.1 结构型式 沥青延度仪的基本结构示意如图1所示，也可采用与之具有相同功能的其他结构。它由试验浴、拉伸装置和试模等组成。 图1 沥青延度仪结构示意图 （1）拉伸装置；（2）试验浴；（3）试模 3.2 基本参数 沥青延度仪的基本参数应符合表1规定。 表1 沥青延度仪基本参数 | 参数名称 | 参数值 | 备注 | | :--- | :--- | :--- | | 拉伸试件数 | 3个 | | | 拉伸速度 | 5 ± 0.25 cm/min | | | 最长有效拉伸长度 | 25 ± 0.5 cm (或 50、100、150、200cm) | | | 电热恒温试验浴控温精度 | ± 0.5 ℃ | | | 外观 | 无毛刺、无裂纹、外观无明显缺陷 | | 4 技术要求 4.1 外观要求 设备外观应整洁，无明显缺陷。 4.2 试验浴 4.2.1 试验浴按试样最大有效拉伸长度分为 50、100、150、200cm 等。 4.2.2 试验浴不得用易变形的材料制作；受微生物作用容易锈蚀的材料应进行防锈处理，镀涂层颜色为白色。 4.2.3 试验浴的内空宽度应能并排安装3个试模，并使试模相互之间和试模与浴壁之间的净距离不小于 25mm。 4.2.4 试验浴的内空高度的三分之一应大于 60mm。 4.2.5 试验浴如采用电热恒温时，恒温精度应达到 ± 0.5 ℃的要求，电热恒温试验浴应符合 ZBY 150 有关规定。 4.2.6 试验浴不得有渗漏现象。 4.3 拉伸装置 4.3.1 拉伸装置应能并行拉伸三个试件。试样底面距浴底不得少于 25mm，试模相邻之间及试模与浴壁之间净距离至少 25mm。挂试模的金属柱为 Ø 9±0.1 mm。 4.3.2 拉伸装置的拉伸速度为 5 ± 0.25 cm/min。 4.3.3 拉伸装置在移动过程中应无明显振动，移动部分上下、左右摆动量应小于 0.5mm。 4.4 量测装置 4.4.1 标尺长度不小于试验浴最大有效拉伸长度。装上试件时，指针应指在标尺零位。 4.4.2 标尺刻度的分格值为 1mm。 4.5 试模 4.5.1 延度仪试模由夹持底板、端模和侧模组成。其基本形状和尺寸如附图所示。也可采用与其有相同功能的其他端模头形状及侧模与端模联结形式。 4.5.2 试模应按规定制造。 4.5.3 试模表面粗糙度： a) 夹持底板上表面粗糙度 Ra 值不大于 1.6μm，其余表面不大于 12.5μm； b) 端模与试件接触的面、侧模与端模接触的面、尺寸基准面及上下端面粗糙度 Rz 值不大于 1.6μm，其它的面不大于 6.3μm。 5 试验（检验）方法 5.1 本标准 4.1、4.2.1、4.2.2、4.3.3、4.4、4.5.2 用量规进行检验。 5.2 本标准 1.2.3、4.2.4、4.3.1 用钢尺进行检验。 5.3 本标准 4.2.5 参照 ZBY 150 有关规定进行试验。 5.4 本标准 4.2.6 渗漏现象的试验：在试验浴中装入水（不低于浴高的三分之二），静置 30min，试验浴外面应观察不到有水渗出。 5.5 本标准 4.3.1 挂试模金属柱的检验： 5.5.1 检验工具：游标卡尺。 5.5.2 检验方法：用游标卡尺检验，金属柱应符合标准规定。 5.6 本标准 4.3.2 拉伸速度的试验： 5.6.1 试验仪器：秒表或其他计时器。 5.6.2 试验方法：起动拉伸装置，量测装置的指针指在某位处起动秒表，经过 4min 时，拉伸装置移动的距离应在 19cm 到 21cm 之间。 5.7 本标准 4.3.3 拉伸装置移动部分摆动量的试验： 5.7.1 试验仪器：平板、百分表（带磁性表座）2只。 5.7.2 试验方法：将沥青延度仪置于平板上。在拉伸装置移动至有效延度长二分之一处，水平和垂直方向各装一只百分表；百分表的表头应在靠近移动部分一侧。起动拉伸装置 1min，观测两只百分表的摆动情况。其摆动幅度不应超过 50 个分度。 5.8 本标准 4.5.1 延度仪试模尺一的检验： 5.8.1 检验工具：外径千分尺、游标卡尺（精度 0.02mm）。 5.8.2 检验方法：用外径千分尺和游标卡尺检验延度仪试模各尺寸应符合本标准要求。 5.9 本标准 4.5.3 延度仪试模表面粗糙度的检验： 5.9.1 检验工具：表面粗糙度测量仪或其他仪器。 5.9.2 检验方法：用表面粗糙度测量仪或其他仪器检验延度仪试模表面粗糙度应符合本标准要求。 6 检验规则 6.1 型式检验 6.1.1 有下列情况之一时，一般进行型式检验： a) 新产品试制或试生产时； b) 产品结构、材料、工艺改变可能影响性能时； c) 产品转厂或停产超过两年恢复生产时； d) 监督抽查机构提出进行型式检验要求时。 6.1.2 型式检验项目为技术要求部内容。 6.1.3 型式检验样品不得少于 2 台。 6.1.4 型式检验全部项目符合技术要求为合格品；有项不合格应倍抽样检验，重检如全部项合格为合格品，否则该批产品为不合格产品。 6.2 出厂检验 6.2.1 每台沥青延度仪须经制造厂质量检验部门检验合格并附有产品合格证，方可出厂。出厂检验项目为技术要求中 4.1、4.2.5、4.2.6、4.3.2、4.5.1。 6.3 用户验收 6.3.1 用户验收产品质量：可按全部技术要求或只限于 4.2.6、4.3.2 和 4.5.1 中 75±0.5、10±0.1 两个尺寸的要求进行验收。 7 标志、包装、运输、储存 7.1 标志 应在每台沥青延度仪的适当位置固定有产品标牌。标牌应符合 JB 8 的规定，标牌上应标明： a) 产品型号名称； b) 制造厂名； c) 产品编号或生产批号； d) 其他。 7.2 包装 沥青延度仪的包装应符合 GB 6388 和 ZBY 003 的规定。 7.3 运输及储存 沥青延度仪在运输过程及贮存过程中，不得与强烈化学腐蚀介质接触，并不得发生碰撞损坏。 附加说明： 本标准由中华人民共和国交通部提出。本标准由交通部标准计量委员会归口。本标准由交通部重庆公路科学研究所负责起草。本标准主要起草人：贾渝、朱绍富、陈义忠。
