【FZ纺织行业标准】 聚对苯二甲酸丙二酯(PTT)膨体长丝(BCF)

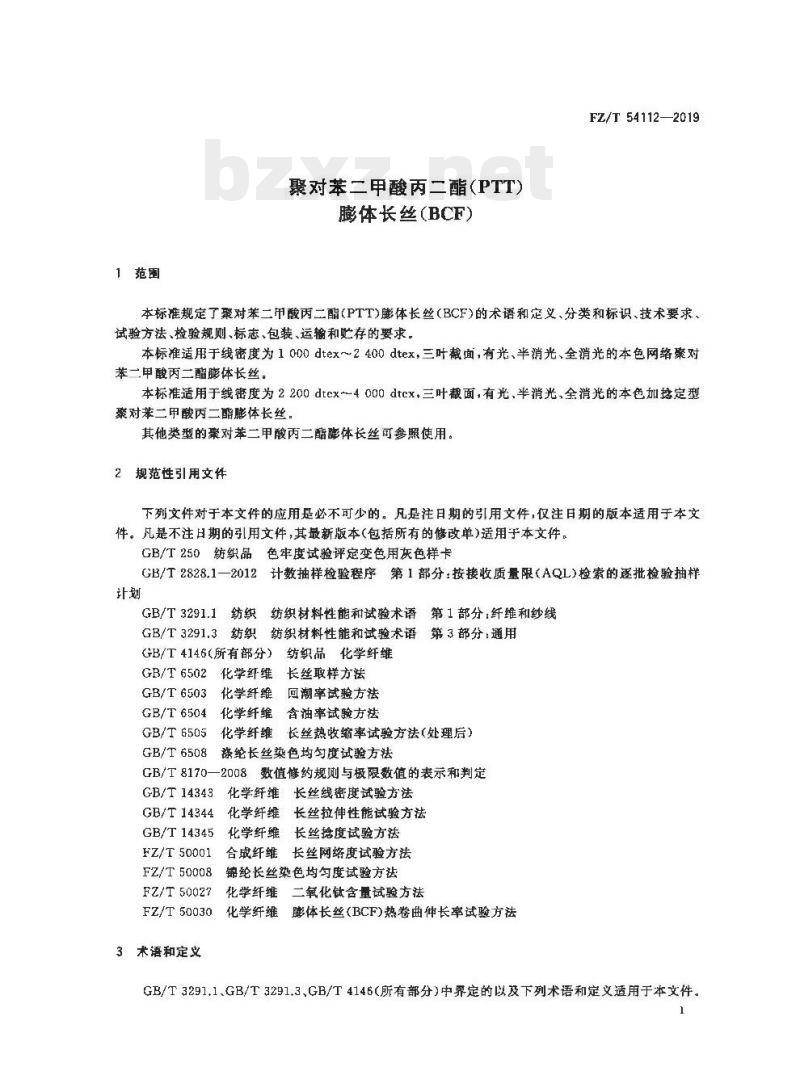

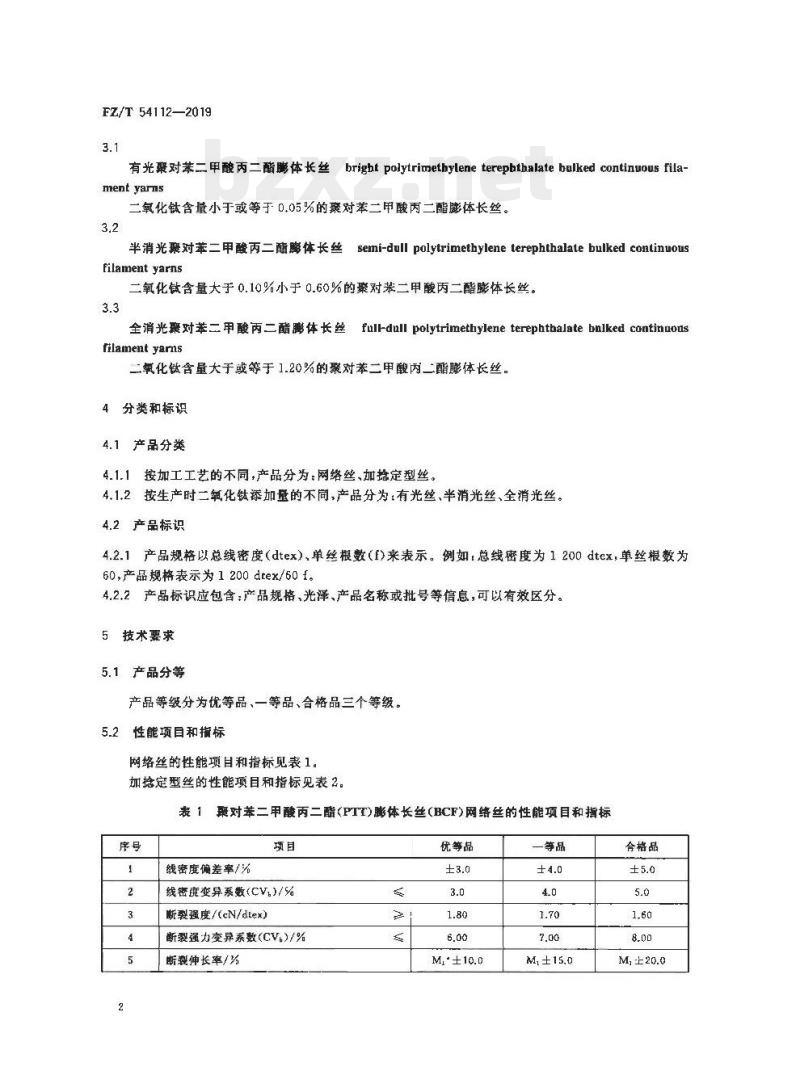

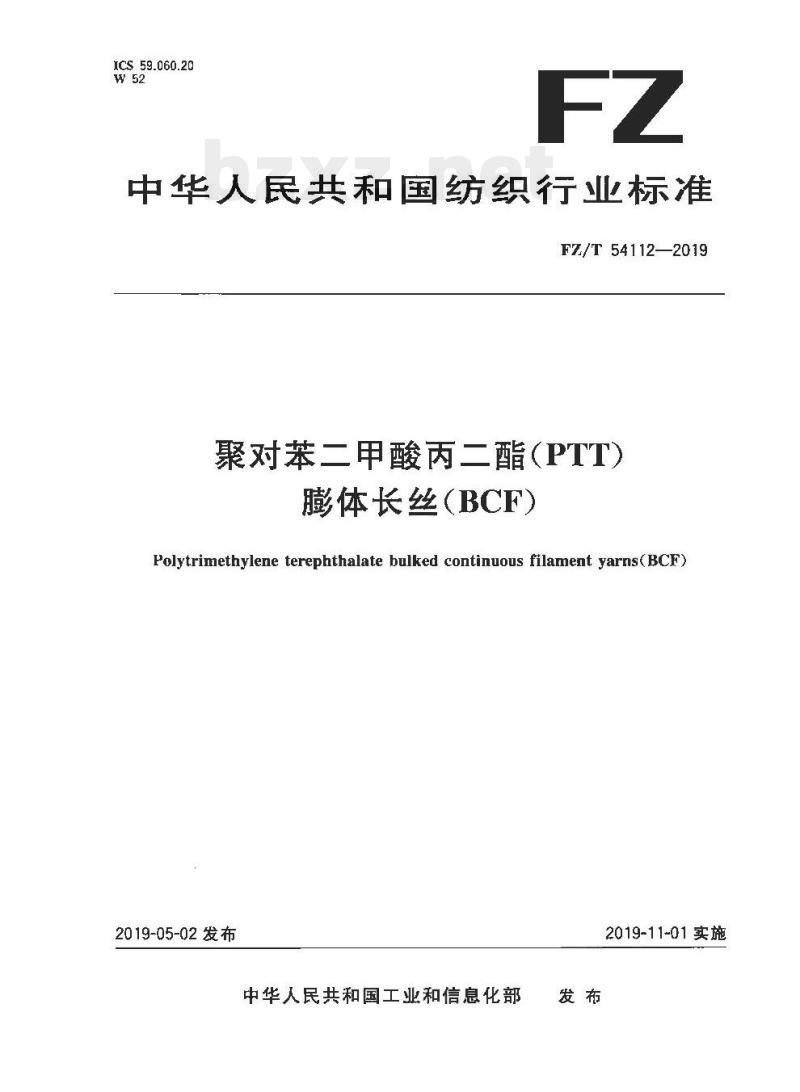

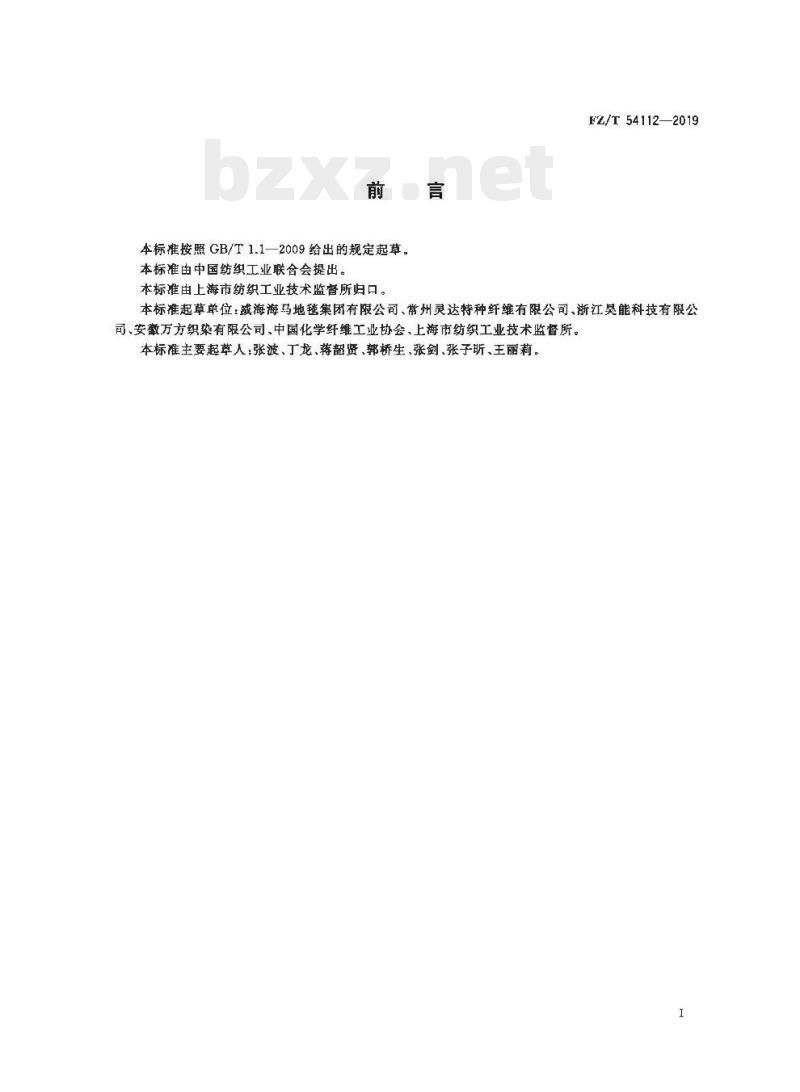

中华人民共和国纺织行业标准 FZ/T 54112—2019 聚对苯二甲酸丙二酯（PTT）膨体长丝（BCF） Polytrimethylene terephthalate bulked continuous filament yarns (BCF) 发布日期：2019-05-02 实施日期：2019-11-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1—2009 的规定起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。 本标准起草单位：威海海马地毯集团有限公司、常州灵达特种纤维有限公司、浙江昊能科技有限公司、安徽万方织染有限公司、中国化学纤维工业协会、上海市纺织工业技术监督所。 本标准主要起草人：张波、丁龙、蒋韶贤、郭桥生、张剑、张子昕、王丽莉。 1 范围 本标准规定了聚对苯二甲酸丙二酯（PTT）膨体长丝（BCF）的术语和定义、分类和标识、技术要求、试验方法、检验规则、标志、包装、运输和贮存的要求。 本标准适用于线密度为 1000 dtex～2400 dtex，三叶截面，有光、半消光、全消光的本色网络丝。 本标准适用于线密度为 2200 dtex～4000 dtex，三叶截面，有光、半消光、全消光的本色加热定型丝。 其他类型的对苯二甲酸丙二酯膨体长丝可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 250 纺织品色牢度试验评定 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 3291.1 纺织纤维与纱线性能和试验术语 第1部分：纤维与纱线 GB/T 3291.3 纺织纤维与纱线性能和试验术语 第3部分：通用 GB/T 4146 纺织品化学纤维 GB/T 6502 化学纤维 GB/T 6503 化学纤维 GB/T 6504 化学纤维 GB/T 6505 化学纤维 GB/T 6508 长丝取样方法 GB/T 14343 长丝回潮率试验方法 GB/T 14344 长丝含油率试验方法 GB/T 14345 长丝热收缩率试验方法（处理后） GB/T 8170—2008 数值修约 FZ/T 50001 染色均匀度试验方法 FZ/T 50008 锦纶长丝染色均匀度试验方法 FZ/T 50027 长丝拉伸性能试验方法 FZ/T 50030 长丝强度试验方法 FZ/T 50030 长丝网络度试验方法 3 术语和定义 GB/T 3291.1、GB/T 3291.3、GB/T 4146 中界定的以及下列术语和定义适用于本文件： 3.1 有光聚对苯二甲酸丙二酯膨体长丝 (bright polytrimethylene terephthalate bulked continuous filament yarns)：二氧化钛含量小于或等于 0.05% 的聚对苯二甲酸丙二酯膨体长丝。 3.2 半消光聚对苯二甲酸丙二酯膨体长丝 (semi-dull polytrimethylene terephthalate bulked continuous filament yarns)：二氧化钛含量大于 0.10% 小于 0.60% 的聚对苯二甲酸丙二酯膨体长丝。 3.3 全消光聚对苯二甲酸丙二酯膨体长丝 (full-dull polytrimethylene terephthalate bulked continuous filament yarns)：二氧化钛含量大于或等于 1.20% 的聚对苯二甲酸丙二酯膨体长丝。 4 分类和标识 4.1 产品分类 4.1.1 按加工工艺的不同，产品分为：网络丝、加热定型丝。 4.1.2 按生产时二氧化钛添加量的不同，产品分为：有光丝、半消光丝、全消光丝。 4.2 产品标识 4.2.1 产品规格以总线密度（dtex）和单丝根数（f）来表示。例如：总线密度为 1200 dtex，单丝根数为 60，产品规格表示为 1200 dtex/60f。 4.2.2 产品标识应包含：产品规格、光泽、产品名称或批号等信息，以便有效区分。 5 技术要求 5.1 产品分等 产品等级分为优等品、一等品、合格品三个等级。 5.2 性能项目和指标 （1）网络丝的性能项目和指标（见表1） 项目 | 优等品 | 一等品 | 合格品 线密度偏差率/% | ±3.0 | ±4.0 | ±5.0 线密度变异系数(CV.)/% | 3.0 | 4.0 | 5.0 断裂强度/(cN/dtex) | 1.80 | 1.70 | 1.60 断裂强力变异系数(CV.)/% | 6.00 | 7.00 | 8.00 断裂伸长率/% | M±10.0 | M±15.0 | M±20.0 断裂伸长率变异系数(CV.)/% | 10.00 | 12.00 | 15.00 热卷曲伸长率/% | M±10.0 | M±15.0 | M±20.0 网络度/(个/米) | M±5.0 | M±10.0 | M±15.0 沸水收缩率/% | 10.0 | 11.0 | 12.0 含油率/% | M±0.20 | M±0.30 | M±0.40 染色均匀度/级 | M | M | M （注：M分别为断裂伸长率、热卷曲伸长率、网络度、含油率的中心值，具体由供需双方协商确定，一旦确定后，不能任意变更。） （2）加热定型丝的性能项目和指标（见表2） 项目 | 优等品 | 一等品 | 合格品 线密度偏差率/% | ±4.5 | ±5.5 | ±6.5 线密度变异系数(CV.)/% | 4.00 | 4.50 | 5.00 断裂强度/(cN/dtex) | 1.80 | 1.70 | 1.60 断裂强力变异系数(CV.)/% | 7.00 | 8.00 | 9.00 断裂伸长率/% | M±15.0 | M±20.0 | M±25.0 断裂伸长率变异系数(CV.)/% | 8.00 | 10.0 | 12.0 网络度/(个/米) | M±6.0 | M±10.0 | M±15.0 网络度变异系数(CV.)/% | 7.00 | 8.0 | 10.0 沸水收缩率/% | 2.5 | 3.5 | 4.0 染色均匀度/级 | M | M | M （注：M分别为断裂伸长率、网络度、含油率的中心值，具体由供需双方协商确定，一旦确定后，不能任意变更。） 5.3 外观项目和指标 （1）网络丝的外观项目和指标（见表3） 项目 | 优等品 | 一等品 | 合格品 毛丝 | 5 | 10 | 20 硬头丝(个/筒) | 3 | 5 | 10 油污 | 无 | 轻微 | 轻 成型 | 好 | 良好 | 一般 卷重/kg | M±0.15 | M±0.20 | M±0.40 （注：“油污”：一等品为“轻微”，指浅异色细点状油污，总面积不超过0.5cm²；合格品为“轻”，指浅异或较深色油污，总面积不超过1.0cm²。“成型”：优等品为“好”，指卷装表面平整，退绕顺利；一等品为“良好”，指卷装表面较平整，不影响退绕；合格品为“一般”，指卷装表面有凹凸，但不影响退绕。M为卷重中心值，具体由供需双方协商确定，一旦确定后，不能任意变更。） （2）加热定型丝的外观项目和指标（见表4） 项目 | 优等品 | 一等品 | 合格品 毛丝 | 5 | 10 | 20 硬头丝(个/筒) | 3 | 5 | 10 油污 | 无 | 轻微 | 轻 藤格/cm | 无 | 2 | 4 成型 | 好 | 良好 | 一般 卷重/kg | M±0.2 | M±0.4 | M±0.6 （注：“油污”：一等品为“轻微”，指浅异色细点状油污，总面积不超过0.5cm²；合格品为“轻”，指浅异或较深色油污，总面积不超过1.0cm²。“藤格”是指1m长定型纱退绕后两根纱线长度的差值。“成型”：优等品为“好”，指卷装表面平整，退绕顺利；一等品为“良好”，指卷装表面较平整，不影响退绕；合格品为“一般”，指卷装表面有凹凸，但不影响退绕。M为卷重中心值，具体由供需双方协商确定，一旦确定后，不能任意变更。） 6 试验方法 6.1 线密度试验 按 GB/T 14...
