【JT交通运输标准】 公路LED照明灯具第2部分:公路隧道LED照明灯具

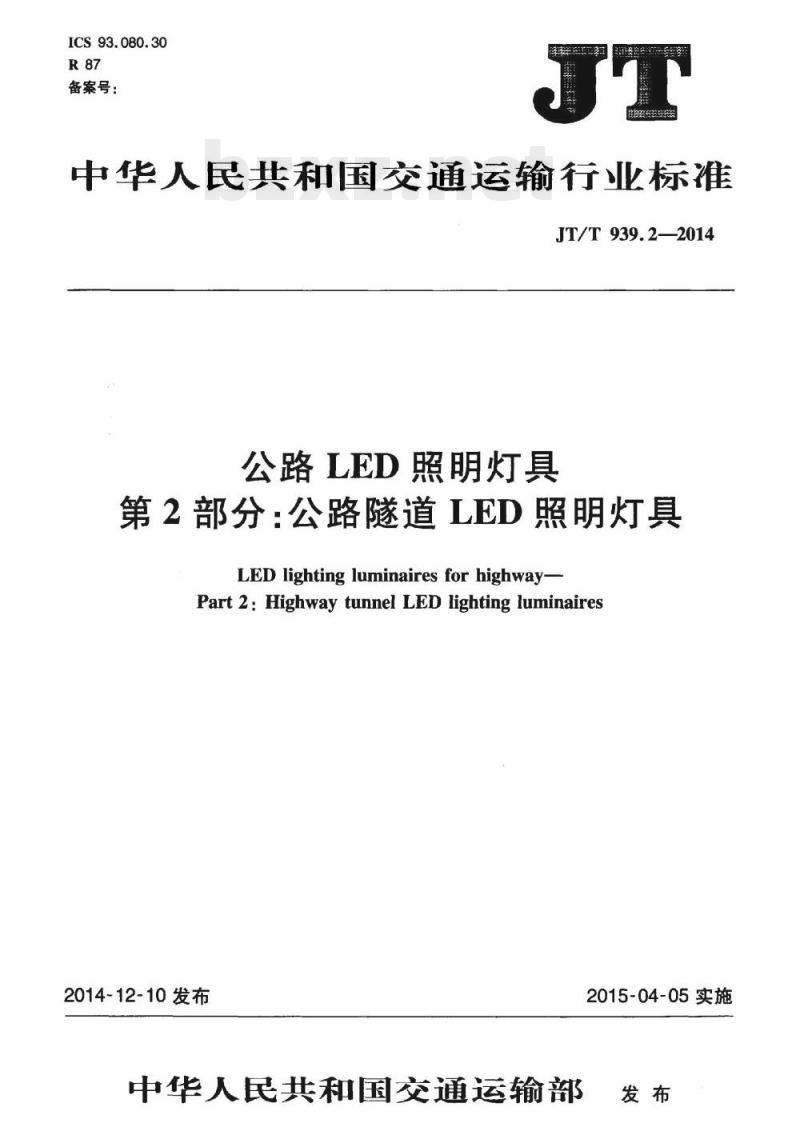

ICS93.080.30
备案号：
中华人民共和国交通运输行业标准JT/T939.2—2014
公路LED照明灯具
第2部分：公路隧道LED照明灯具LED lighting luminaires for highway-Part 2: Highway tunnel LED lighting luminaires2014-12-10发布
中华人民共和国交通运输部
2015-04-05实施

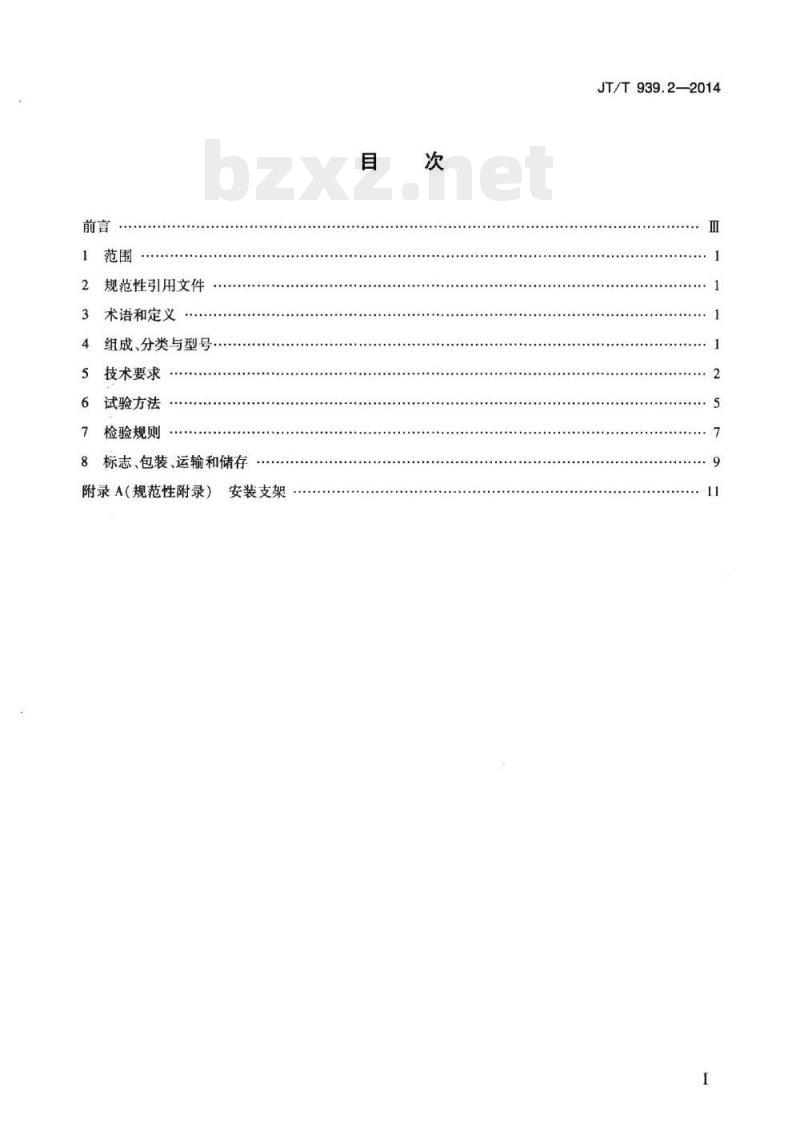

规范性引用文件
术语和定义
组成、分类与型号
技术要求
试验方法
检验规则
标志、包装、运输和储存
附录A（规范性附录）
安装支架
JT/T939.2—2014

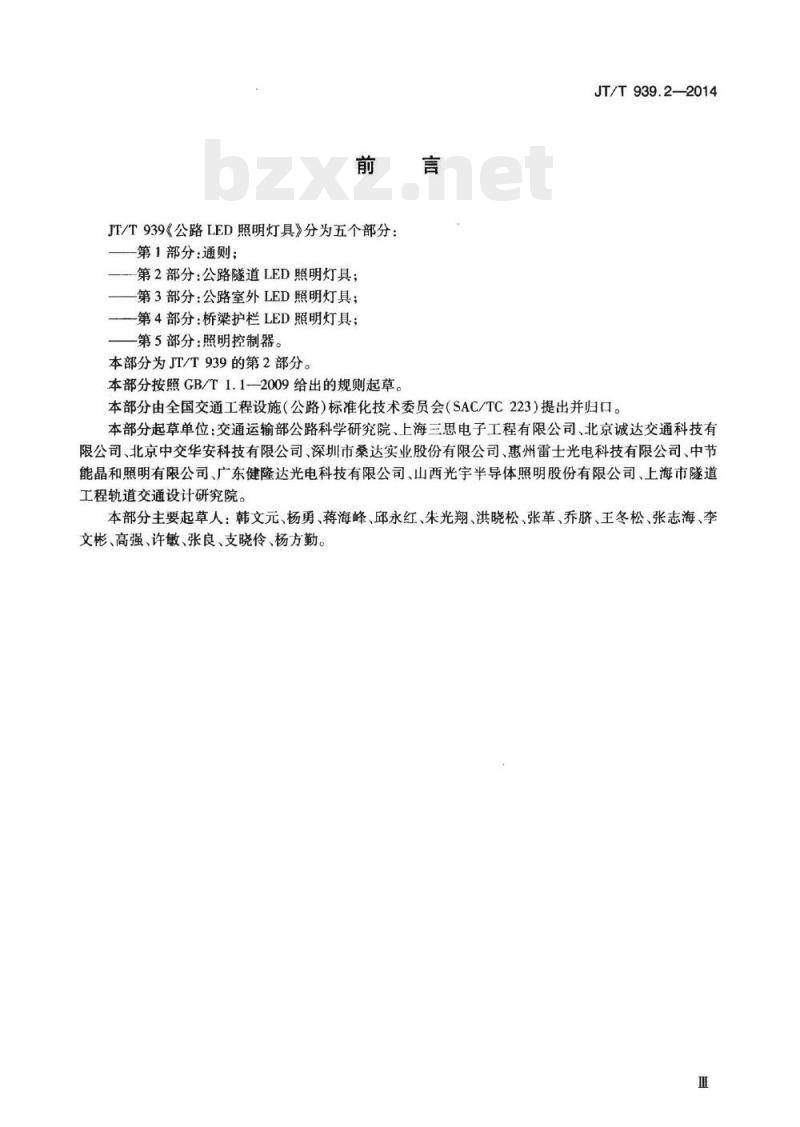

JT/T939《公路LED照明灯具》分为五个部分：第1部分：通则；
第2部分：公路隧道LED照明灯具；第3部分：公路室外LED照明灯具；第4部分：桥梁护栏LED照明灯具；第5部分：照明控制器。
本部分为JT/T939的第2部分。
本部分按照GB/T1.1—2009给出的规则起草。JT/T939.2-2014
本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本部分起草单位：交通运输部公路科学研究院、上海三思电子工程有限公司、北京诚达交通科技有限公司、北京中交华安科技有限公司、深圳市桑达实业股份有限公司、惠州雷士光电科技有限公司、中节能晶和照明有限公司、广东健隆达光电科技有限公司、山西光宇半导体照明股份有限公司、上海市隧道工程轨道交通设计研究院。
本部分主要起草人：韩文元、杨勇、蒋海峰、邱永红、朱光翔、洪晓松、张革、乔脐、王冬松、张志海、李文彬、高强、许敏、张良、支晓伶、杨方勤。Ⅲ

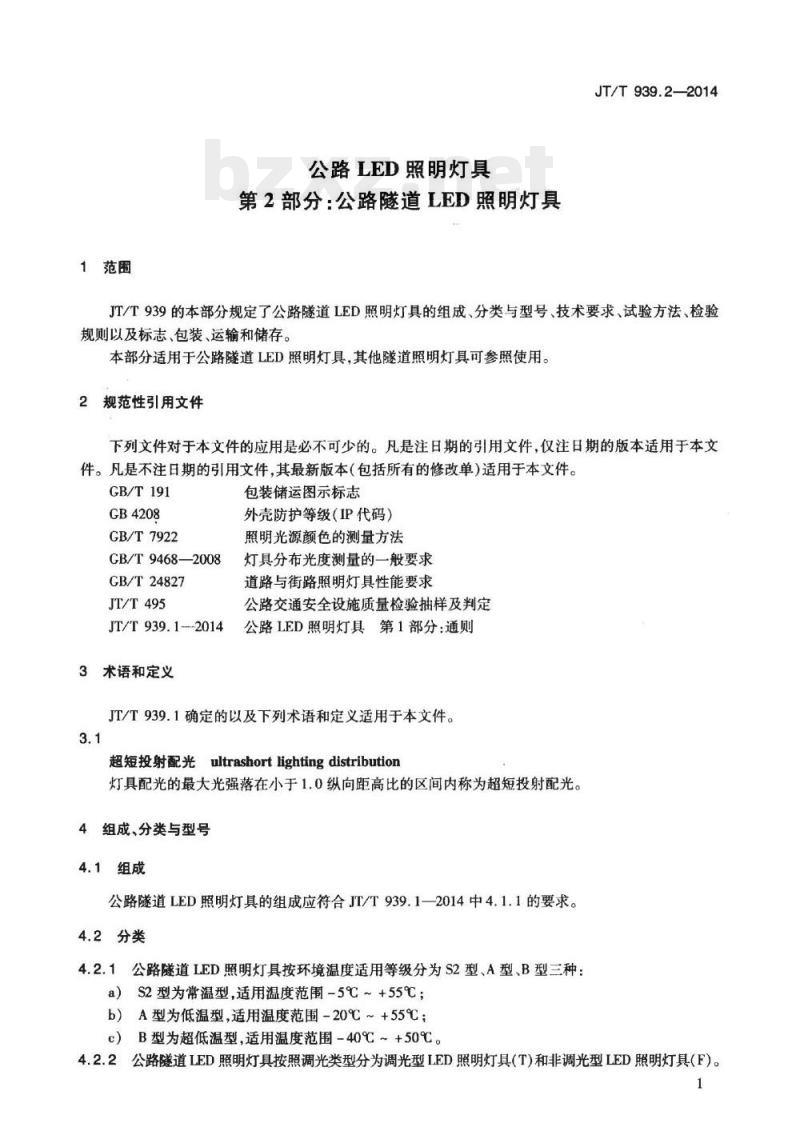

1范围
公路LED照明灯具
第2部分：公路隧道LED照明灯具JT/T939.2—2014
JT/T939的本部分规定了公路隧道LED照明灯具的组成、分类与型号、技术要求、试验方法、检验规则以及标志、包装、运输和储存。本部分适用于公路隧道LED照明灯具，其他隧道照明灯具可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
GB4208
GB/T7922
GB/T9468—2008
GB/T24827
JT/T495
JT/T939.1-2014
3术语和定义
包装储运图示标志
外壳防护等级（IP代码）
照明光源颜色的测量方法
灯具分布光度测量的一般要求
道路与街路照明灯具性能要求
公路交通安全设施质量检验抽样及判定公路LED照明灯具第1部分：通则JT/T939.1确定的以及下列术语和定义适用于本文件。3.1
超短投射配光ultrashortlightingdistribution灯具配光的最大光强落在小于1.0纵向距高比的区间内称为超短投射配光。4组成、分类与型号
4.1组成
公路隧道LED照明灯具的组成应符合JT/T939.1—2014中4.1.1的要求。4.2分类
4.2.1公路隧道LED照明灯具按环境温度适用等级分为S2型、A型、B型三种：a）S2型为常温型，适用温度范围-5℃~+55℃；b）A型为低温型，适用温度范围-20℃~+55℃；c）B型为超低温型，适用温度范围-40℃～+50℃。4.2.2公路隧道LED照明灯具按照调光类型分为调光型LED照明灯具（T)和非调光型LED照明灯具（F）。1
JT/T939.2-2014

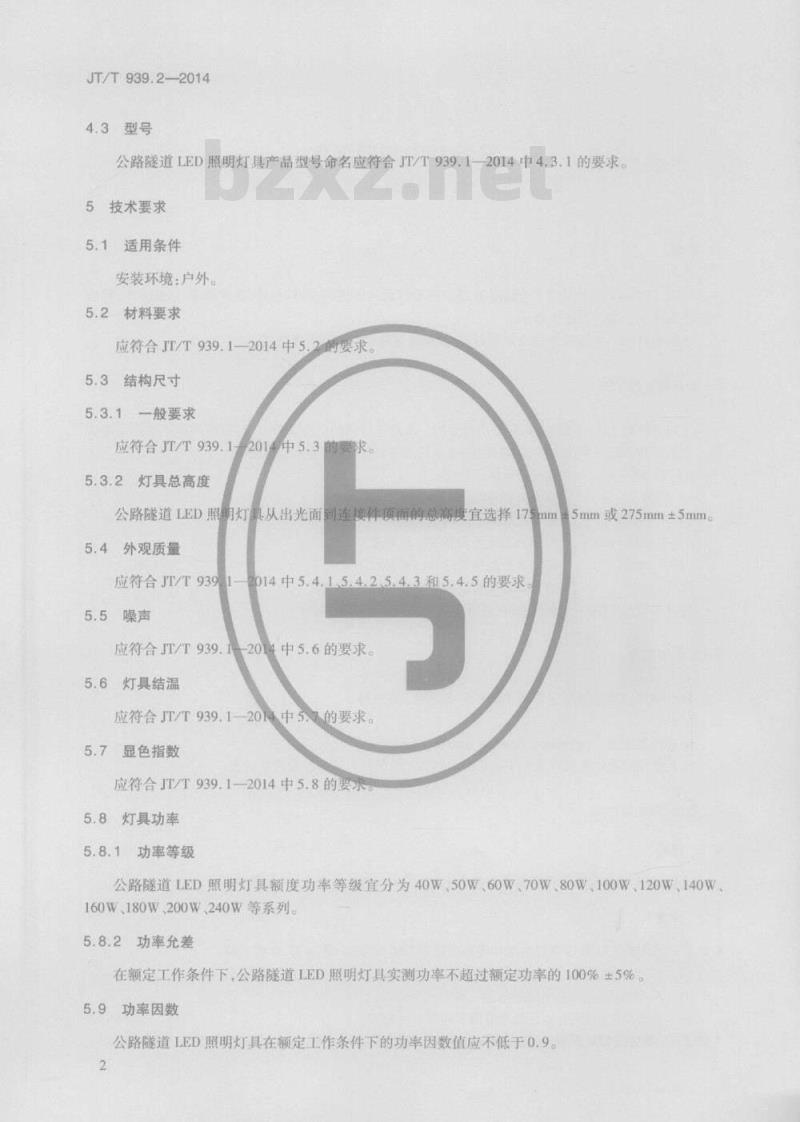

4.3型号
公路隧道LED照明灯具产品型号命名应符合JT/T939.12014中4.3.1的要求5技术要求
5.1适用条件
安装环境：户外。
5.2材料要求
应符合JT/T939.1-2014中5.2的要求。5.3结构尺寸
5.3.1一般要求
应符合JT/T939.1
灯具总高度
2014中5.3的要求。
公路隧道LED照明灯具从出光面到连接件顶面的总高度宜选择175mm5mm或275mm±5mm5.4外观质量
应符合JT/T9391
5.5噪声
2014中5.4.15.4.25.4.3和5.4.5的要求9.1-201中5.6的要求。
应符合JT/T939
5.6灯具结温
应符合JT/T939.1-2014中57的要求5.7显色指数
应符合JT/T939.1-2014中5.8的要求5.8灯具功率
5.8.1功率等级
公路隧道LED照明灯具额度功率等级宜分为40W、50W、60W、70W、80W、100W、120W、140W、160W、180W200W、240W等系列
5.8.2功率允差
在额定工作条件下，公路隧道LED照明灯具实测功率不超过额定功率的100%±5%。5.9功率因数
公路隧道LED照明灯具在额定工作条件下的功率因数值应不低于0.92
5.10相关色温
JT/T939.22014
公路隧道LED照明灯具在额定工作条件下的相关色温应在3000K~5500K范围内，且满足表1的要求。
表1相关色温要求
名义值
5.11初始光通量
目标值
3465±245
3985±275
4503±243
5028±283
边界点名称
中a心点
右上点
左上点
左下点
右下点
中心点
右上点
左上点
左下点
右下点
中心点
右上点
左上点
左下点
中心点Www.bzxZ.net
右上点
左上点
右下点
中心点
右上点
左上点
左下点
右下点
容差范围
边界点色品坐标
公路隧道LED照明灯具的初始光通量（Φ）应不小于额定光通量（Φ）的90%，且不大于额定光通量的120%即Φ应满足式（1）。
JT/T939.2—2014
5.12光通量维持率
0.90@@。≤1.20@
公路隧道LED照明灯具经老化试验后，其光通量维持率应符合表2的规定。表2公路隧道LED照明灯具光通量维持率老化时间（h）
*老化时间包括灯具老炼试验时间1000h。5.13灯具初始光效
公路隧道LED照明灯具的灯具初始光效分为三级，详见表3。光通量维持率（%）
表3公路隧道LED照明灯具初始光效等级等
5.14灯具配光分布
初始光效（1m/W）
额定相关色温≤3500K
3500K<额定相关色温≤5500K
公路隧道LED照明灯具采用中投射、短投射或超短投射类型，且空间光强分布满足GB/T24827中I类、Ⅱ类、亚类或IV类的要求。5.15机械力学性能
公路隧道LED照明灯具机械力学性能应符合JT/T939.1—2014中5.1I的要求。5.16电磁兼容性
公路隧道LED照明灯具电磁兼容性应符合JT/T939.1--2014中5.12的要求。5.17电气安全性能
公路隧道LED照明灯具电气安全性能应符合JT/T939.1--2014中5.13的要求。5.18环境适应性能
除耐候性外，公路隧道LED照明灯具环境适应性能应符合JT/T939.1—2014中5.14的要求。5.19IP防护等级
公路隧道LED照明灯具防护等级应不低于IP65。4
5.20功能要求
公路隧道LED照明灯具功能要求应符合JT/T939.12014中5.15的要求。5.21灯具寿命
JT/T939.2—2014
公路隧道LED照明灯具产品的平均寿命应不低于40000h，其中单灯最低有效寿命应不低于30000h。
5.22眩光限制
公路隧道LED照明灯具应采取措施抑制眩光，避免对安全和视觉舒适性造成干扰。5.23开关试验
公路隧道LED照明灯具经过开关试验后，不应产生零部件脱焊、变形、龟裂及影响正常使用的缺陷，通电后应能正常工作，且LED发光单元无闪烁或失效现象。5.24灯具连接件与安装支架
5.24.1公路隧道LED照明灯具应采用连接件安装在安装支架（简称“支架”）上，支架固定安装在隧道壁上，支架结构尺寸应符合附录A的规定5.24.2灯具的连接件应带有角度刻盘并带有锁止部件，方便灯具仰角的安装调节。5.24.3灯具的连接件应保证有足够的空间以便现场徒手更换灯具部件。5.24.4连接件与支架应具有防振动脱落保护功能，并具有良好的防腐性能，采用钢结构时宜采用热镀锌处理，镀锌层厚度不小于85μm。6试验方法
6.1一般规定
6.1.1在所有测试开始之前，需对被测试公路隧道LED照明灯具产品进行1000h的老炼试验。光电参数测量应在环境温度25℃±1℃，相对湿度为50℃±15℃，无对流风的环境中进行，且测试前产品需至少稳定工作30min达到热平衡。6.1.2寿命试验和老炼试验环境温度为25℃±3℃，应该保证照明产品周围的气流是由该产品所造成的正常对流气流，不允许有照明产品的振动和冲击。6.1.3除特殊规定，一般对可重复的客观测试项目进行三次测试，取算数平均值为测试结果。对于主观测试项目，测试应不少于三人。测试结果分为两级：合格、不合格，取两人相同判定的测试结果。6.2材料
材料试验按JT/T939.1—2014中6.3的方法进行。6.3结构尺寸
结构尺寸试验按JT/T939.1-2014中6.4的方法进行。6.4外观质量
外观质量试验按JT/T939.1-2014中6.5的方法进行。5
JT/T939.2-2014
6.5噪声
噪声试验按JT/T939.1-2014中6.7的方法进行。6.6灯具结温
灯具结温试验按JT/T939.1-2014中6.8的方法进行。6.7显色指数
显色指数试验按JT/T939.1-2014中6.9的方法进行。6.8灯具功率和功率因数
在额定工作条件下，将精度1，0级的瓦特功率计接人灯具供电线路测量灯具功率和功率因数6.9相关色温
相关色温试验按GB/T7922的方法进行。6.10
、初始光通量
公路隧道LED照明灯具的初始光通量应采用分布式光度计按CB/T9468-2008中第5章规定执行。6.11光通量维持率
灯具光通量测试方法同6.10，按照表中规定的时间分别进行测试测试结果与初始光通量之比为该时间的光通量维持率
2灯具初始光效
灯具初始光效系初始光通量与对应的灯具功率之比3灯具配光分布
测试方法同6.8和6.10
灯具配光分布试验按GT9468-2008的方法进行6.14机械力学性能
机械力学性能实验按JT/T939.1-9014中6.11的方去进行。6.15电磁兼容性
电磁兼容性试验按JT/T939.1—2014中6.12的方法进行。6.16电气安全性能
电气安全性能试验按JT/T939.1-2014中6.13的方法进行6.17环境适应性能
除耐候性外，公路隧道LED照明灯具环境适应性能试验按JT/T939.12014中6.14的方法进行。6.18IP防护等级
IP防护等级试验按CB4208的方法进行。6
6.19功能要求
功能要求按JT/T939.1-2014中6.15的方法进行。6.20灯具寿命
JT/T939.2-2014
公路隧道LED照明灯具产品的寿命测试应在6.1.2规定的条件下进行，试验中灯具点燃11.5h，关断0.5h，关断时间不计人寿命时间。灯具寿命试验所取样本量不小于10只，当灯具光通量衰减至初始光通量的70%，或10%以上的发光单元产生人眼可分辨的闪炼，对应的时间即为单一灯具有效寿命，超过50%的灯具达到有效寿命的时间即为该类灯具平均寿命。6.21光限制
眩光限制试验按JT/T939.1204中6.10的法进行。6.22开关试验
公路隧道LED照明灯具在额室电压、额定频率的工作条件下，点燃60关断60s为一个周期，持续进行5000个周期，产品性能应得合5.17的要求。6.23安装支架
安装支架的几何尺寸，用分辨力0.5m精度0.02mm的游标卡尺进行测量
7检验规则
型式检验
A级的钢板尺和圈尺，分辨力0.02mm、精度产品应经过国家认可的质检机构型式检验合格后方可批量生产产品的型式检验
股由国家法定的质量监督机构组织进行。凡有下列情况之一时，立进行型式检验：7.1.3
新产品试制定型鉴定或老产品转厂生产：a)
正式生产后，如结构、材料工艺有较大改变可能影响产品生能时：产品停产半年以上，恢复生产时c
正常批量生产时，每两年一次；国家质量监督机构提出要求时
型式检验的样品应从生产线终端随机抽取三个完整的LED灯具产品。型式检验的项目按表4规定进行。表4公路隧道LED照明灯具检验项目序号
项目名称
材料要求
结构尺寸
外观质量
技术要求
试验方法
型式检验
出厂检验
JT/T939.2-2014
项目名称
灯具结温
显色指数
灯具功率
功率因数
相关色温
光通量
光通量维持率
灯具初始光效
灯具配光分布
机械力学性能
电磁兼容性
电气安全性能
环境适应性能
外壳防护等级
功能要求
灯具寿命
眩光限制
开关试验
灯具连接件与安装支架
注：V为检验项目，×为不检验项目。7.1.6
表4（续）
技术要求
试验方法
型式检验
出厂检验
型式检验中，安全性能不合格时，该次型式检验为不合格；若其他项目出现不合格，应在同一生产线终端加倍抽取样品，对不合格项进行检验，若仍不合格，则该次型式检验判为不合格。7.2出厂检验
7.2.1一般规则
产品出厂检验由产品生产企业质量检验部门按表3规定逐项进行检验，合格后签发合格证，方可出厂。
7.2.2组批与抽样判定
7.2.2.1对于批量不大于六台的产品，由产品生产企业质量检验部门按表3规定，逐台进行检验，检验合格后签发合格证，方可出厂。7.2.2.2对于批量大于六台的产品，出厂检验的样品应从生产线终端随机抽取不少于10%的样品，但不少于六个完整的标志产品。若全部合格则整个检验批合格，签发合格证，允许出厂；若有一台不合格，则应加倍抽样，对不合格项进行检验，若所有样品的被检项都合格，则判批合格，否则需对整个批进行逐台检验，剔除不合格品。
7.2.2.3出厂检验中，剔除的不合格品允许返修，返修后重新对不合格项进行检验，但返修次数不应8
超过两次。
7.3验收检验
验收检验按JT/T495有关规定执行。7.4监督抽查检验
监督抽查检验按JT/T495有关规定执行。8标志、包装、运输和储存
8.1标志
8.1.1产品标志
JT/T939.2-2014
产品标志可采用铭牌或直接喷刷、印字等形式，标志应清晰，易于识别且不易随自然环境的变化而褪色、脱落。产品标志上应注明：生产企业名称、地址及商标；
b）产品名称、型号规格；
输人额定电压、频率；
功耗；
总光通量；
显色指数；
质量；
产品编号；
制造日期。
包装标志
包装储存标志应符合GB/T191的有关规定，应标有“注意防潮”“小心轻放”等图案，还应在LED灯具产品包装箱上印刷以下内容：生产企业名称、地址及商标；
产品名称及型号规格；
质量(kg）：×××；
外形尺寸（mm）：长×宽×高；d）
包装储运图示；
本产品标准编号。
2包装
运送。
产品用瓦楞纸箱包装，内部加聚氨酯泡沫塑料缓冲，包装应牢固可靠，能适应常用运输工具产品包装箱内应随带如下文件：产品合格证；
产品使用说明书；
装箱单；
随机备用附件清单；
