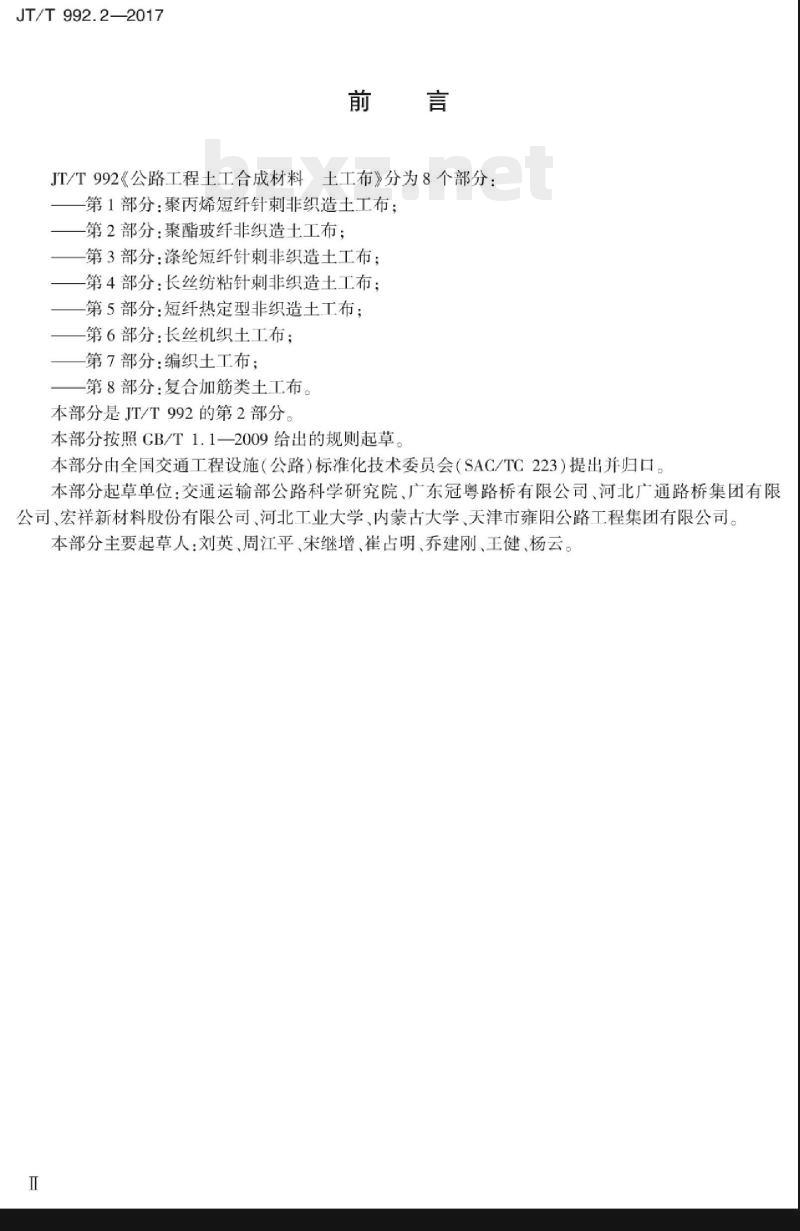

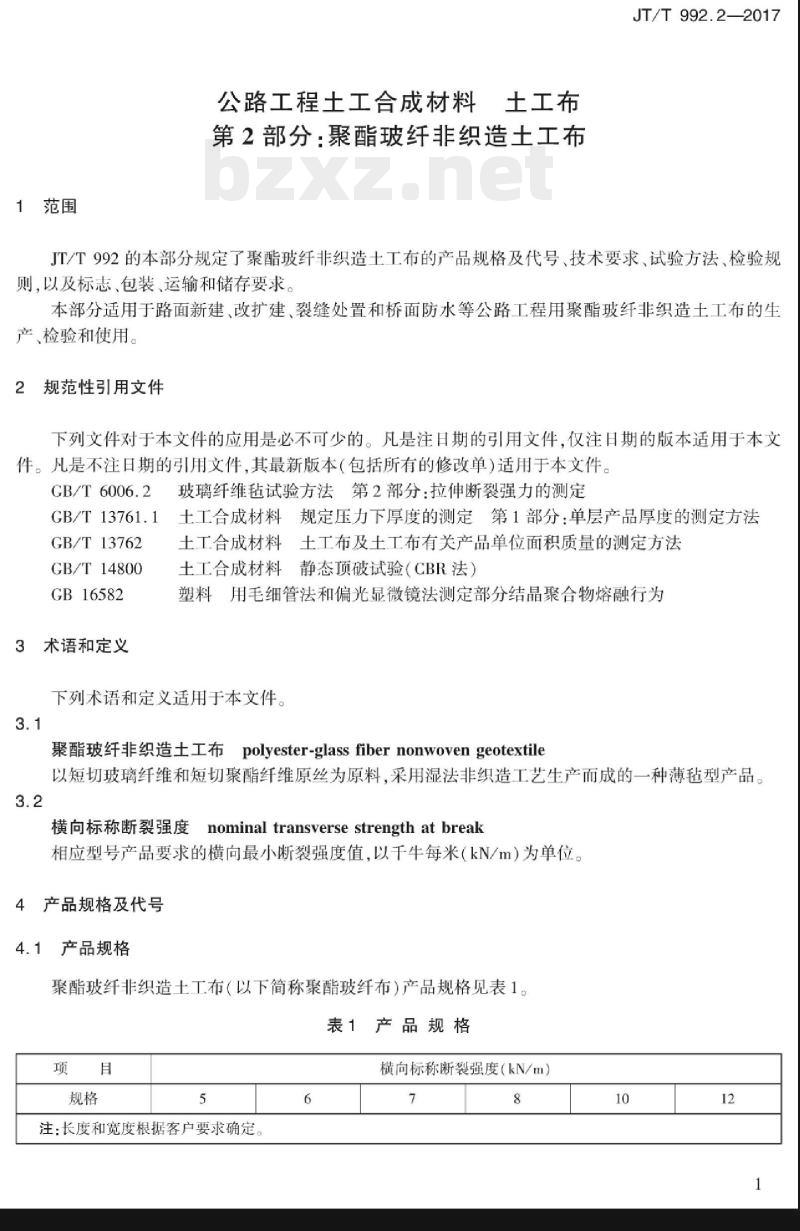

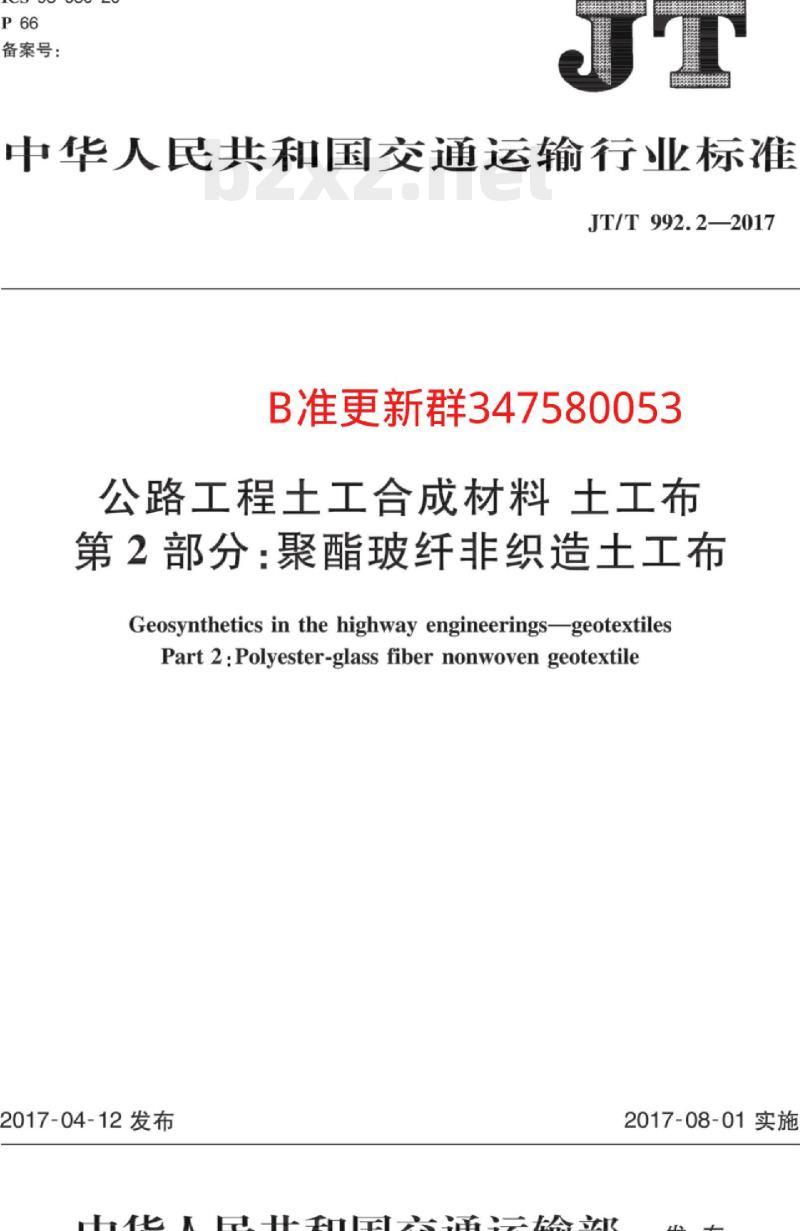

中华人民共和国交通运输行业标准 JT/T 992.2—2017 公路工程土工合成材料土工布 第2部分：聚酯玻纤非织造土工布 (Geosynthetics in the highway engineering - geotextiles Part 2: Polyester-glass fiber nonwoven geotextile) 发布日期：2017-04-12 实施日期：2017-08-01 前言 JT/T 992《公路工程土工合成材料土工布》分为8个部分：第1部分：聚丙烯短纤针刺非织造土工布；第2部分：聚酯玻纤非织造土工布；第3部分：涤纶短纤针刺非织造土工布；第4部分：长丝纺粘针刺非织造土工布；第5部分：短纤热定型非织造土工布；第6部分：长丝机织土工布；第7部分：编织土工布；第8部分：复合加筋类土工布。本部分是JT/T 992的第2部分。 本部分按照CB/T 1.1—2009给出的规则起草。本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本部分起草单位：交通运输部公路科学研究院、广东冠粤路桥有限公司、河北广通路桥集团有限公司、宏祥新材料股份有限公司、河北工业大学、内蒙古大学、天津市雍阳公路工程集团有限公司。本部分主要起草人：刘英、周江平、宋继增、崔占明、乔建刚、王健、杨云。 1 范围 JT/T 992.2—2017规定了聚酯玻纤非织造土工布的产品规格及代号、技术要求、试验方法、检验规则，以及标志、包装、运输和储存要求。本部分适用于路面新建、改扩建、裂缝处置和桥面防水等公路工程用聚酯玻纤非织造土工布的生产、检验和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 6006.2 玻璃纤维毡试验方法 第2部分：拉伸断裂强力的测定 GB/T 13761.1 土工合成材料规定压力下厚度的测定 第1部分：单层产品厚度的测定方法 GB/T 13762 土工合成材料单位面积质量的测定方法 GB/T 14800 土工合成材料静态顶破试验（CBR法） GB 16582 塑料用毛细管法和偏光显微镜法测定部分结晶聚合物熔融行为 3 术语和定义 下列术语和定义适用于本文件。 3.1 聚酯玻纤非织造土工布 (polyester-glass fiber nonwoven geotextile)：以短切玻璃纤维和短切聚酯纤维原丝为原料，采用湿法非织造工艺生产而成的一种薄毡型产品。 3.2 横向标称断裂强度 (nominal transverse breaking strength)：相应型号产品要求的横向最小断裂强度值，以千牛每米 (kN/m) 为单位。 4 产品规格及代号 4.1 产品规格 聚酯玻纤非织造土工布（以下简称聚酯玻纤布）产品规格如下： 项目 | 横向标称断裂强度 (kN/m) | 厚度 (mm) | 单位面积质量 (g/m²) | 纵/横向断裂延伸率 (%) | CBR顶破强度 (N) | 熔点 (℃) | 沥青吸收量 (kg/m²) | 可浸渍性 ---|---|---|---|---|---|---|---|--- 规格 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 厚度 | ≤1.2 | ≤1.2 | ≤1.3 | ≤1.3 | ≤1.4 | ≤1.4 | | 质量 | ≥130 | ≥140 | ≥160 | ≥180 | ≥200 | ≥210 | | 延伸率 | >5 | ≥6 | ≥7 | ≥8 | ≥10 | ≥12 | | CBR | ≥140 | ≥150 | ≥160 | ≥180 | ≥200 | ≥210 | | 熔点 | ±4 | ±4 | 0.85~1.3 | 0.85~1.3 | 0.85~1.3 | 0.85~1.3 | | 沥青吸收量 | <5 | <5 | <5 | <5 | <5 | <5 | | 可浸渍性 | 无肉眼可见白丝 | 无肉眼可见白丝 | 无肉眼可见白丝 | 无肉眼可见白丝 | 无肉眼可见白丝 | 无肉眼可见白丝 | | 注1：规格按横向标称断裂强度，实际规格介于表中相邻规格之间，按线性内插法计算相应考核指标；超出表中范围时，考核指标由供需双方协商确定。 注2：单位面积质量也可根据设计由供需双方协商确定。 4.2 代号 聚酯玻纤布的代号示意逻辑为：[产品材质]-[横向标称断裂强度][单位面积质量]/[幅宽] 示例：横向标称断裂强度为8kN/m，单位面积质量为180g/m²，幅宽为2000mm的聚酯玻纤布，代号为：PET/GE-8-180/2000 5 技术要求 5.1 外观 5.1.1 产品表面应平整，不应有影响使用的折痕、撕裂、孔洞、污渍、纤维团和鼓包等疵点。 5.1.2 产品卷两端面平齐，卷绕紧密、均匀。 5.2 物理力学性能要求见表2（详见上述4.1规格表）。 6 试验方法 6.1 外观：采用目测方法。 6.2 厚度：按GB/T 13761.1的规定进行。 6.3 拉伸性能 6.3.1 试验方法：试样大小为长度316mm、幅宽50mm，拉伸速度为（40±4）mm/min。纵、横向的试样根数不少于5条。纵向试样的主轴应与布的纵向平行，横向试样的主轴应与布的横向平行。纵、横向拉伸断裂强度的测定应按GB/T 6006.2的规定进行。 6.3.2 结果计算：分别计算纵向和横向5个试样拉力的算术平均值作为聚酯玻纤布的纵向和横向拉伸断裂强度，单位为千牛每米 (kN/m)。 纵、横向断裂延伸率按式(1)计算：e = (L - L0) / L0 * 100%，式中：e为试样拉断时的延伸率；L为试样拉断时的标距；L0为试样初始标距。 6.4 CBR顶破强度：按GB/T 14800的规定进行。 6.5 熔点：按GB 16582中的偏光显微镜法的规定进行。 6.6 沥青吸收量 6.6.1 试样制备：距产品幅宽边缘10cm处，依次均匀间隔呈阶梯状裁取200mm×50mm的试样5个。 6.6.2 试验步骤： a)分别称取5块试样的质量，并标记样品记号； b)将试样完全浸入温度为（185±2）℃的90号沥青中，持续5s后取出； c)将取出的试样悬挂，直至不再滴落沥青为止，并冷却至室温后，再分别称其质量。 6.6.3 结果计算：沥青吸收量按式(2)计算：g = (m - m0) / m0，单位为千克每平方米 (kg/m²)。m为每个试样浸入沥青后冷却至室温时的单位面积质量；m0为每个试样浸入沥青前的单位面积质量。以5个试样的算术平均值作为试样的沥青吸收量。 6.7 可浸渍性：试样制备和试验步骤同6.6.1、6.6.2。观察试样表征：目测聚酯玻纤布被沥青浸渍后有无白丝，是否完全浸透。 6.8 单位面积质量及偏差：按GB/T 13762的规定进行。 6.9 幅宽偏差：用精度为1mm的钢卷尺，沿毡卷的外表面，平行于卷轴，做3次测量，计算测定结果的平均值。 7 检验规则 7.1 检验类别和检验项目 聚酯玻纤布检验分为出厂检验和型式检验，检验项目见下表。 项目 | 出厂检验 | 型式检验 ---|---|--- 外观质量 | V | V 厚度 | V | V 纵向拉伸断裂强度 | V | V 横向拉伸断裂强度 | V | V 纵、横向断裂延伸率 | V | V CBR顶破强度 | V | V 熔点 | V | V 沥青吸收量 | V | V 可浸渍性 | V | V 单位面积质量 | V | V 单位面积质量偏差 | V | V 幅宽偏差 | V | V 7.1.2 有下列情况之一时，应进行型式检验： a) 新产品投产时； b) 原材料或生产工艺有较大的改变时； c) 停产时间超过3个月，恢复生产时； d) 正常生产时，每年至少进行1次； e) 出厂检验结果与上次型式检验有较大差异时； f) 供需双方合同有要求时； g) 国家质量监督机构提出型式检验要求时。 型式检验应对标准中规定的全部技术要求进行检验。 7.2 组批：以同一产品规格、同一生产批号的产品每200,000m²为一批进行检验。
