【FZ纺织行业标准】 自动整纬装置

ICS59.120.50
中华人民共和国纺织行业标准
FZ/T92067-2014
代替FZ/T92067-1998
自动整纬装置
Automatic weft and mesh straightening devices2014-10-14发布
中华人民共和国工业和信息化部发布
2015-04-01实施

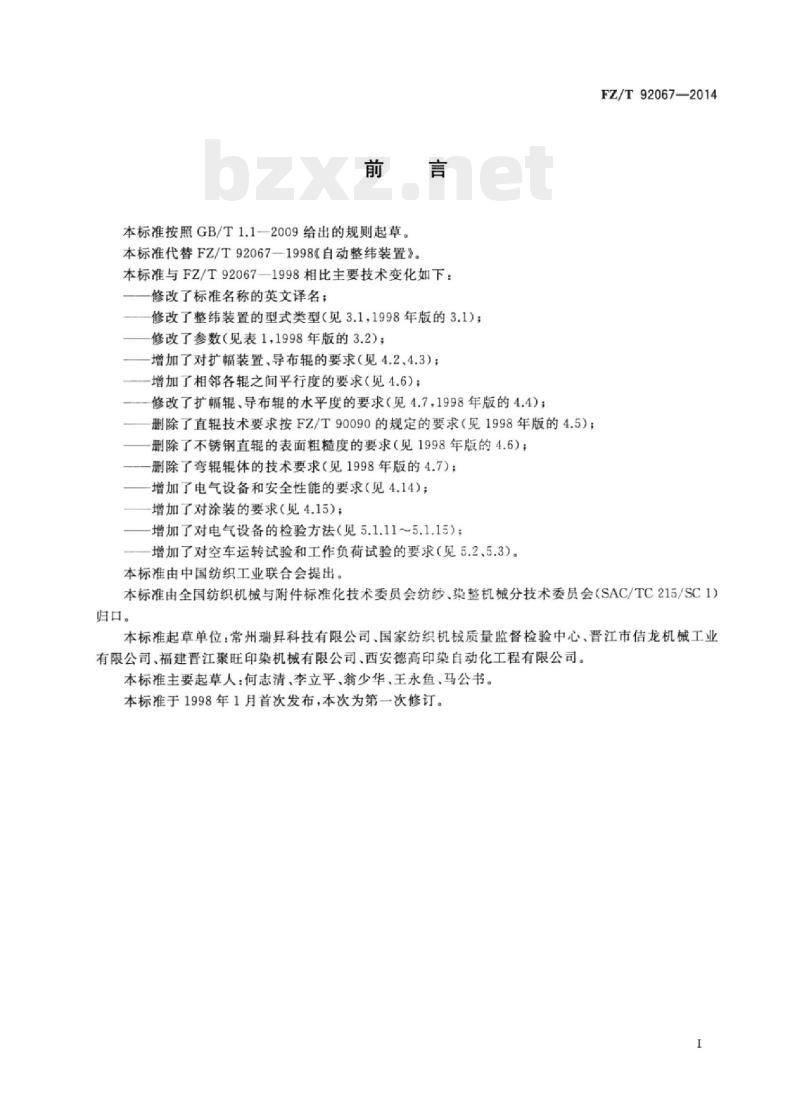

本标准按照GB/T1.1-2009给出的规则起草。本标准代替FZ/T92067—1998《自动整纬装置》。本标准与FZ/T92067—1998相比主要技术变化如下：修改了标准名称的英文译名；
修改了整纬装置的型式类型（见3.1，1998年版的3.1)；修改了参数（见表1，1998年版的3.2）；增加了对扩幅装置，导布辑的要求（见4.2、4.3）；增加了相邻各辑之间平行度的要求（见4.6）；修改了扩幅辊，导布辊的水平度的要求（见4.7，1998年版的4.4)；删除了直辑技术要求按FZ/T90090的规定的要求（见1998年版的4.5）；删除了不锈钢直辊的表面粗糙度的要求（见1998年版的4.6）；删除了弯辊辑体的技术要求（见1998年版的4.7）；增加了电气设备和安全性能的要求（见4.14）；增加了对涂装的要求（见4.15）；增加了对电气设备的检验方法（见5.1.11～5.1.15）；增加了对空车运转试验和工作负荷试验的要求（见5.2、5.3）。本标准由中国纺织工业联合会提出。FZ/T920672014
本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1)归口。
本标准起草单位：常州瑞昇科技有限公司、国家纺织机械质量监督检验中心、晋江市估龙机械工业有限公司、福建晋江聚旺印染机械有限公司、西安德高印染自动化工程有限公司。本标准主要起草人：何志清、李立平、翁少华、王永鱼、马公书。本标准于1998年1月首次发布，本次为第一次修订。I

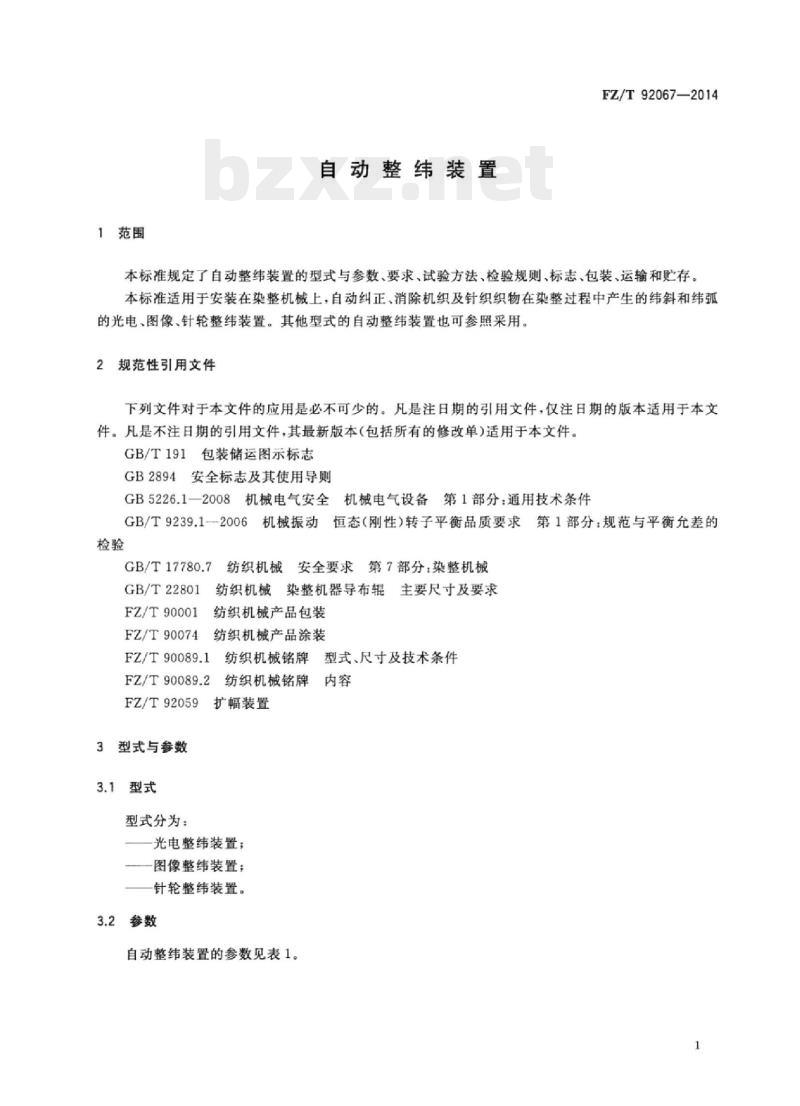

1范围
自动整纬装置
FZ/T92067—2014
本标准规定了自动整纬装置的型式与参数、要求、试验方法、检验规则、标志、包装、运输和贮存本标准适用于安装在染整机械上，自动纠正、消除机织及针织织物在染整过程中产生的纬斜和纬弧的光电、图像、针轮整纬装置。其他型式的自动整纬装置也可参照采用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB2894安全标志及其使用导则
GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验
GB/T17780.7
纺织机械安全要求第7部分：染整机械GB/T22801
纺织机械染整机器导布辑
主要尺寸及要求
FZ/T90001
纺织机械产品包装
纺织机械产品涂装
FZ/T90074
FZ/T90089.1纺织机械铭牌
早型式、尺寸及技术条件
FZ/T90089.2
FZ/T92059
3型式与参数
3.1型式
型式分为：
早内容
纺织机械铭牌
扩幅装置
光电整纬装置；
图像整纬装置；
针轮整纬装置。
3.2参数

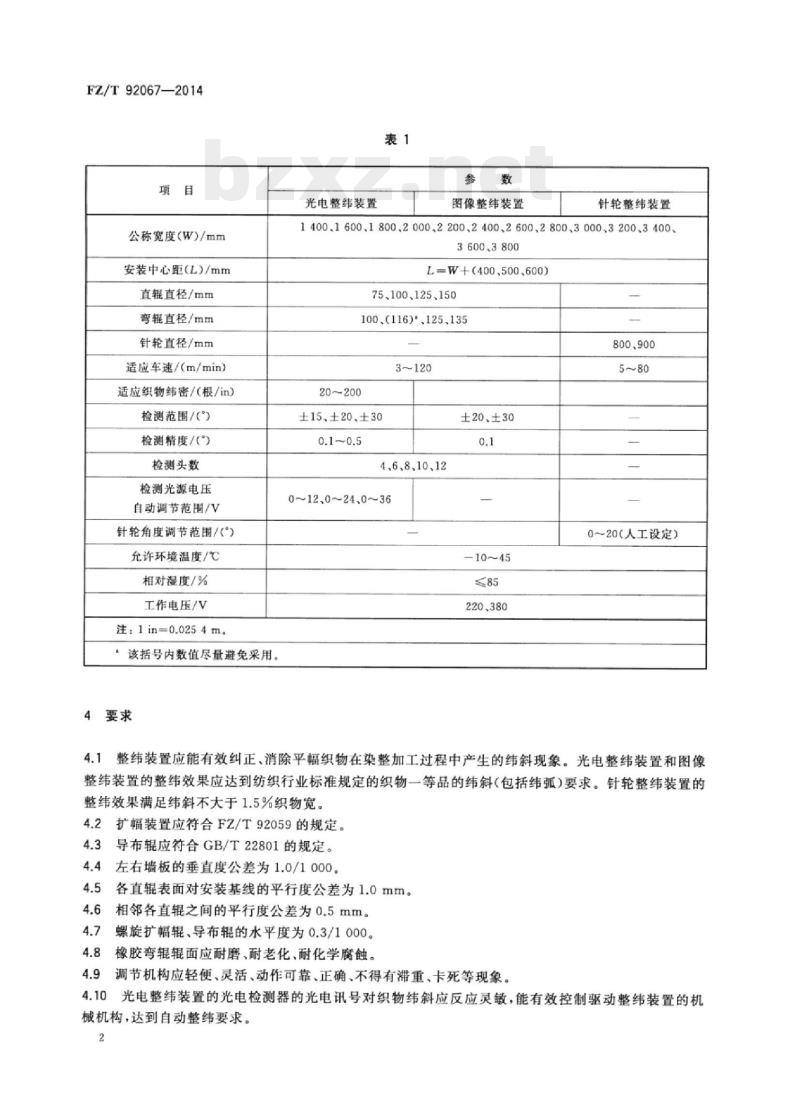

自动整纬装置的参数见表1。
FZ/T92067—2014
公称宽度（W)/mm
安装中心距（L）/mm
直辊直径/mm
弯辑直径/mm
针轮直径/mm
适应车速/（m/min）
适应织物纬密/（根/in）
检测范围/（)
检测精度/（）
检测头数
检测光源电压
自动调节范围/V
针轮角度调节范围/)
允许环境温度/℃
相对湿度/%
工作电压/V
注：1in=0.0254m
。该括号内数值尽量避免采用。4要求
光电整纬装置
图像整纬装置
针轮整纬装置
1400.1600.1800、2000.2200.2400.2600.2800.3000.3200.3400、3600.3800
L=W+(400.500.600)
75,100,125,150
100、(116)\,125,135
20~200
±15、±20、±30
4,6.8、10、12
0~12.0~24.0~36
±20、±30
-10~45www.bzxz.net
0～20（人工设定）
整纬装置应能有效纠正、消除平幅织物在染整加工过程中产生的纬斜现象。光电整纬装置和图像4.1
整纬装置的整纬效果应达到纺织行业标准规定的织物一等品的纬斜（包括纬弧)要求。针轮整纬装置的整纬效果满足纬斜不大于1.5%织物宽。4.2扩幅装置应符合FZ/T92059的规定。4.3导布辑辊应符合GB/T22801的规定。4.4左右墙板的垂直度公差为1.0/1000。4.5
各直辑表面对安装基线的平行度公差为1.0mm。相邻各直辊之间的平行度公差为0.5mm。4.6
螺旋扩幅辊、导布辑的水平度为0.3/1000。橡胶弯辊辊面应耐磨、耐老化、耐化学腐触。调节机构应轻便、灵活、动作可靠、正确、不得有滞重、卡死等现象。光电整纬装置的光电检测器的光电讯号对织物纬斜应反应灵敏，能有效控制驱动整纬装置的机4.10
械机构，达到自动整纬要求。
FZ/T92067—2014

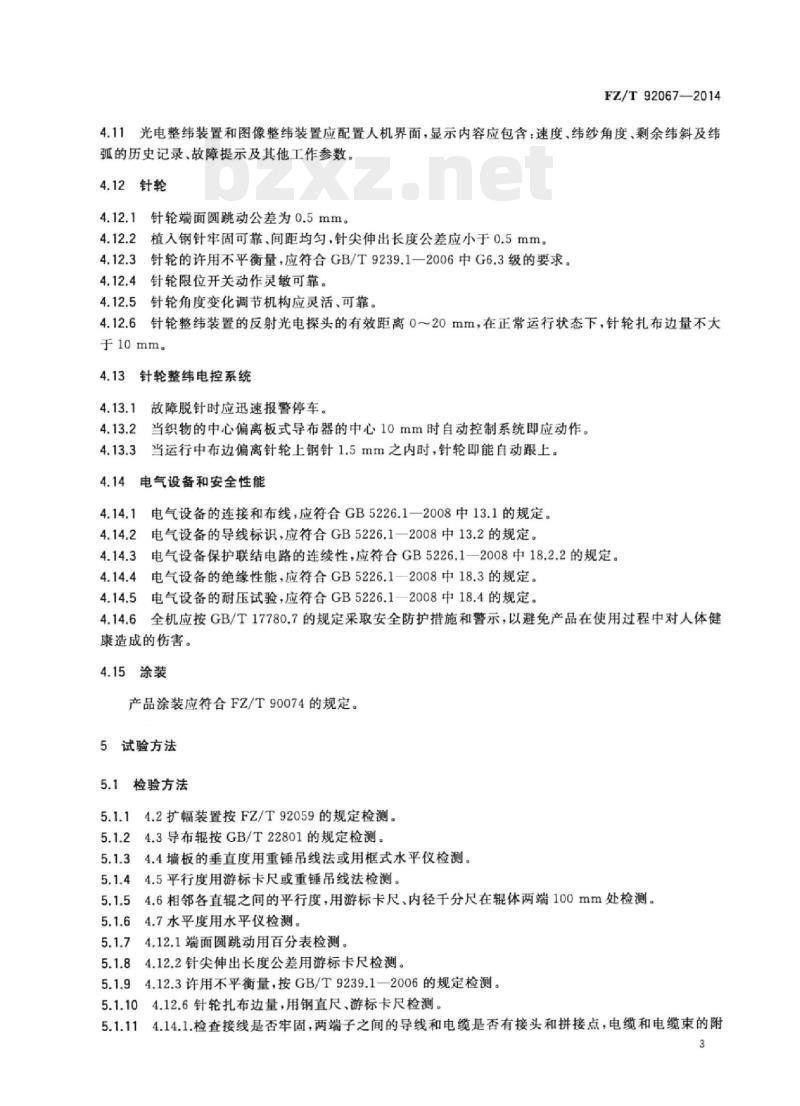

4.11光电整纬装置和图像整纬装置应配置人机界面，显示内容应包含：速度、纬纱角度、剩余纬斜及纬弧的历史记录、故障提示及其他工作参数。4.12针轮
4.12.1针轮端面圆跳动公差为0.5mm。4.12.2植入钢针牢固可靠、间距均勾，针尖伸出长度公差应小于0.5mm。4.12.3针轮的许用不平衡量，应符合GB/T9239.1一2006中G6.3级的要求。4.12.4针轮限位开关动作灵敏可靠。4.12.5
针轮角度变化调节机构应灵活，可靠。4.12.6针轮整纬装置的反射光电探头的有效距离0～20mm，在正常运行状态下，针轮扎布边量不大于10mm。
4.13针轮整纬电控系统
4.13.1故障脱针时应迅速报警停车。4.13.2
当织物的中心偏离板式导布器的中心10mm时自动控制系统即应动作。当运行中布边偏离针轮上钢针1.5mm之内时，针轮即能自动跟上。4.14E
电气设备和安全性能
电气设备的连接和布线，应符合GB5226.1一2008中13.1的规定。电气设备的导线标识，应符合GB5226.1一2008中13.2的规定。4.14.2
电气设备保护联结电路的连续性，应符合GB5226.1一2008中18.2.2的规定。电气设备的绝缘性能，应符合GB5226.1一2008中18.3的规定。4.14.4F
5电气设备的耐压试验，应符合GB5226.1—2008中18.4的规定。4.14.5
全机应按GB/T17780.7的规定采取安全防护措施和警示，以避免产品在使用过程中对人体健4.14.6
康造成的伤害。
4.15涂装
产品涂装应符合FZ/T90074的规定。5试验方法
5.1检验方法
5.1.14.2扩幅装置按FZ/T92059的规定检测。5.1.2
4.3导布辊按GB/T22801的规定检测。5.1.3
4.4墙板的垂直度用重锤吊线法或用框式水平仪检测。4.5平行度用游标卡尺或重锤吊线法检测。5.1.4
4.6相邻各直辊之间的平行度，用游标卡尺、内径千分尺在辊体两端100mm处检测。5.1.5
4.7水平度用水平仪检测。
4.12.1端面圆跳动用百分表检测。34.12.2针尖伸出长度公差用游标卡尺检测。5.1.8
4.12.3许用不平衡量，按GB/T9239.12006的规定检测。5.1.9
4.12.6针轮扎布边量，用钢直尺、游标卡尺检测。5.1.114.14.1.检查接线是否牢固，两端子之间的导线和电缆是否有接头和拼接点，电缆和电缆束的附3
FZ/T92067—2014
加长度是否满足连接和拆卸的需要。5.1.12
24.14.2检查导线的每个端部是否有标记，如果用额色作导线标记时，应符合GB5226.1一2008的相关规定。
34.14.3保护联结电路的连续性按GB5226.1一2008中18.2.2的规定检测，测试数据判定按5.1.13
GB5226.1-—2008附录G的规定。5.1.144.14.4绝缘性能用兆欧表检测。5.1.154.14.5耐压试验用耐压试验仪检测。5其余项目，感官检测。
空车运转试验
5.2.1试验条件：
电源电压：220V.380V；
b）试验时间：2h。
5.2.2检验项目：4.2~4.9、4.11、4.12.1~4.12.5、4.14、4.15。5.3工作负荷试验
5.3.1试验条件：
a）空车运转试验符合要求后再进行工作负荷试验；环境温度：-10℃～45℃；
c）相对湿度：不大于85%；
d）试验速度：设计车速的80%；试验时间：连续运转24h。
检验项目：4.1、4.10、4.12.6、4.13。5.3.2
6检验规则
型式检验
6.1.1产品在下列情况之一时，应进行型式检验：a）新产品鉴定时；
生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时；b）
出厂检验结果与上次型式检验有较大差异时；c
d）产品停产两年，再恢复生产时；第三方进行质量检验时。
检验项目：第4章全部项目。
6.2出厂检验
6.2.1产品出厂时应进行空车运转试验，并经生产企业质检部门检验合格，附有产品合格证方能出厂。2检验项目：4.2~4.9、4.11、4.12.1~4.12.5、4.144.15。6.2.2
6.3判定规则
全部项目检验合格，判定该批产品符合标准要求。4
6.4其他
FZ/T92067-—2014
用户在安装调试过程中，发现有项目不符合本标准时，制造厂应会同用户共同处理。7标志
包装箱上的储运图示标志按GB/T191的规定。7.1
7.2产品铭牌按FZ/T90089.1和FZ/T90089.2的规定。产品安全标志按GB2894的规定。7.3
包装、运输和贮存
产品的包装按FZ/T90001的规定。8.2产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。8.3产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为一年。5
FZ/T92067-2014
