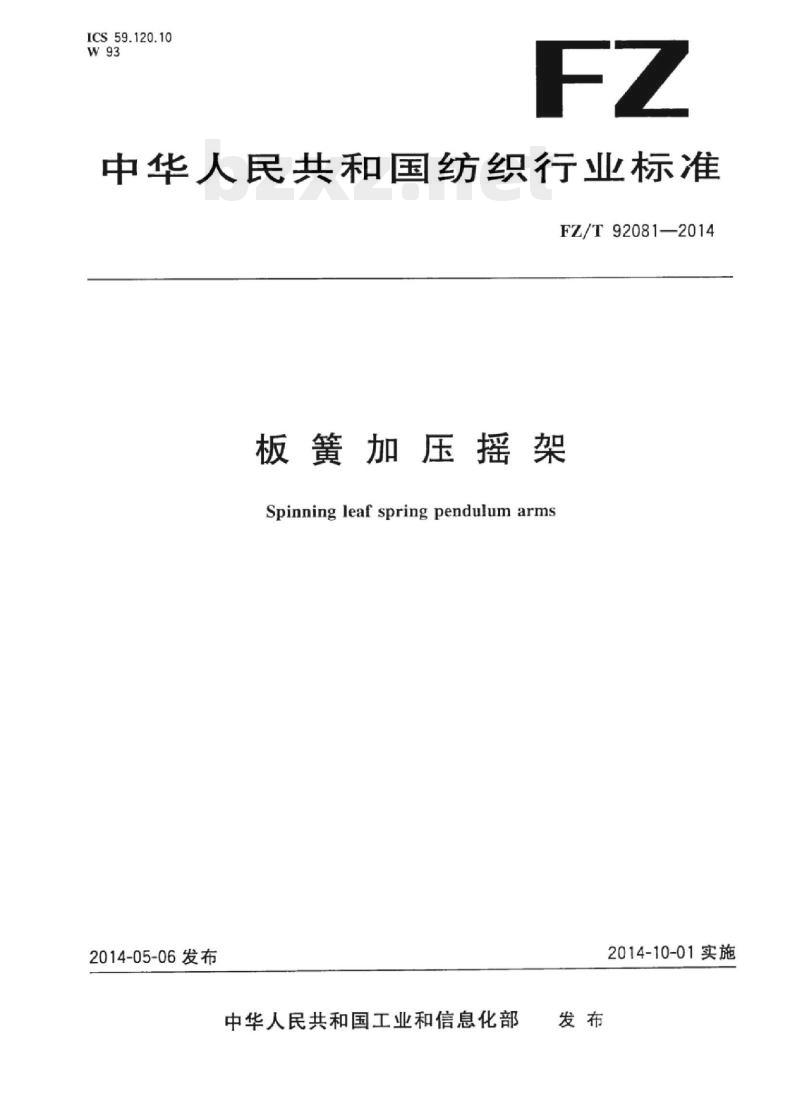

【FZ纺织行业标准】 板簧加压摇架

ICS59.120.10
中华人民共和国纺织行业标准
FZ/T92081—2014
板簧加压摇架
Spinningleaf springpendulumarms2014-05-06发布
中华人民共和国工业和信息化部2014-10-01实施
中华人民共和国纺织
行业标
板簧加压摇架
FZ/T92081-2014

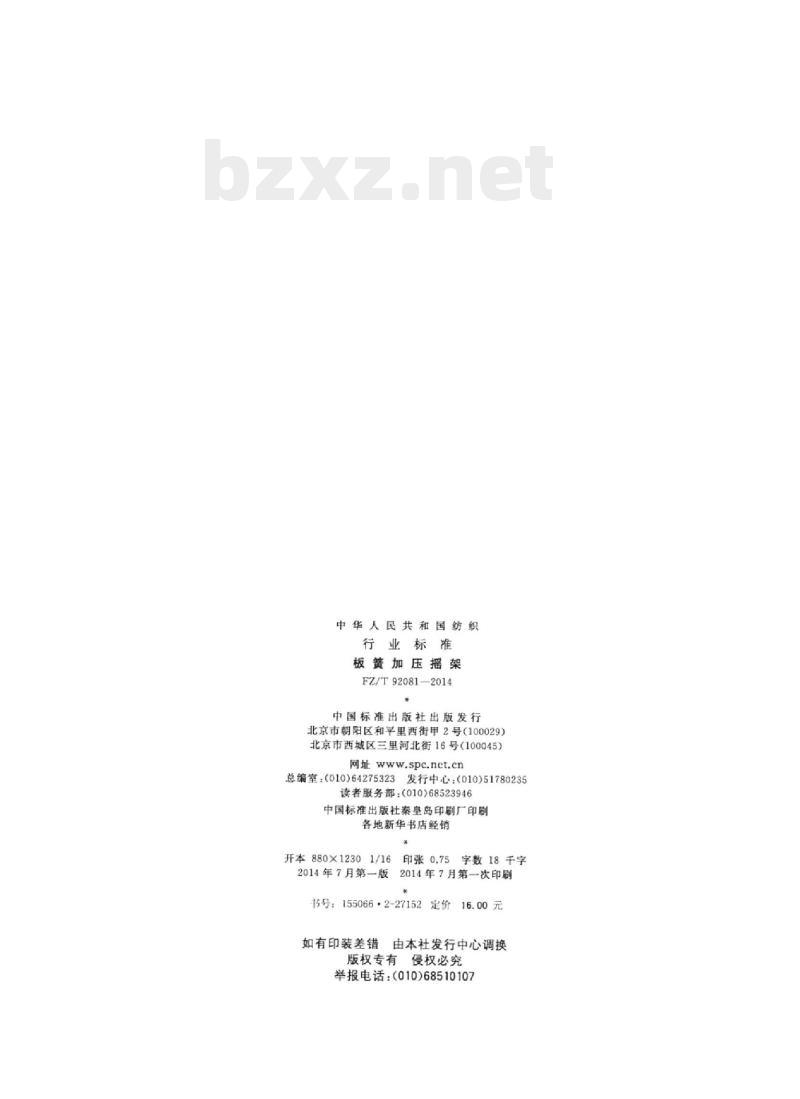

中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)64275323发行中心：（010)51780235读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数18千字
2014年7月第一版2014年7月第一次印刷书号：155066·2-27152定价
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68510107

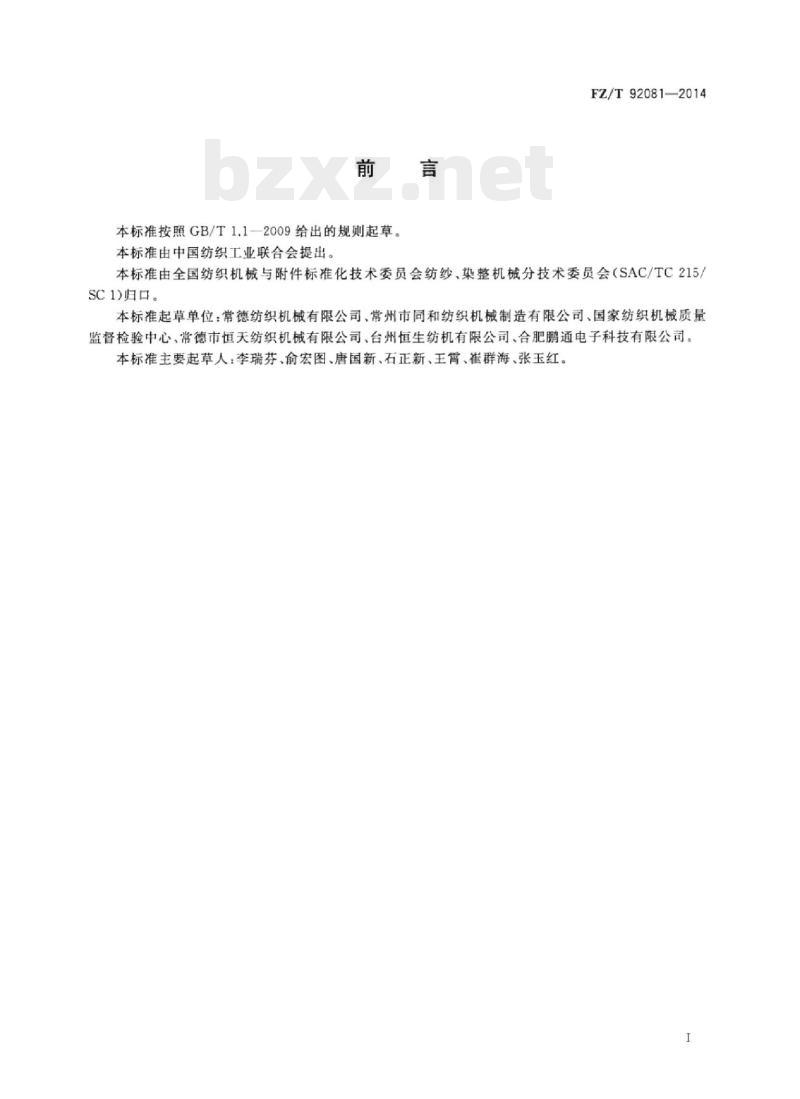

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T92081—2014
本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC归口
本标准起草单位：常德纺织机械有限公司、常州市同和纺织机械制造有限公司、国家纺织机械质量监督检验中心、常德市恒天纺织机械有限公司、台州恒生纺机有限公司、合肥鹏通电子科技有限公司。本标准主要起草人：李瑞芬、俞宏图、唐国新、石正新、王宵、崔群海、张玉红。I

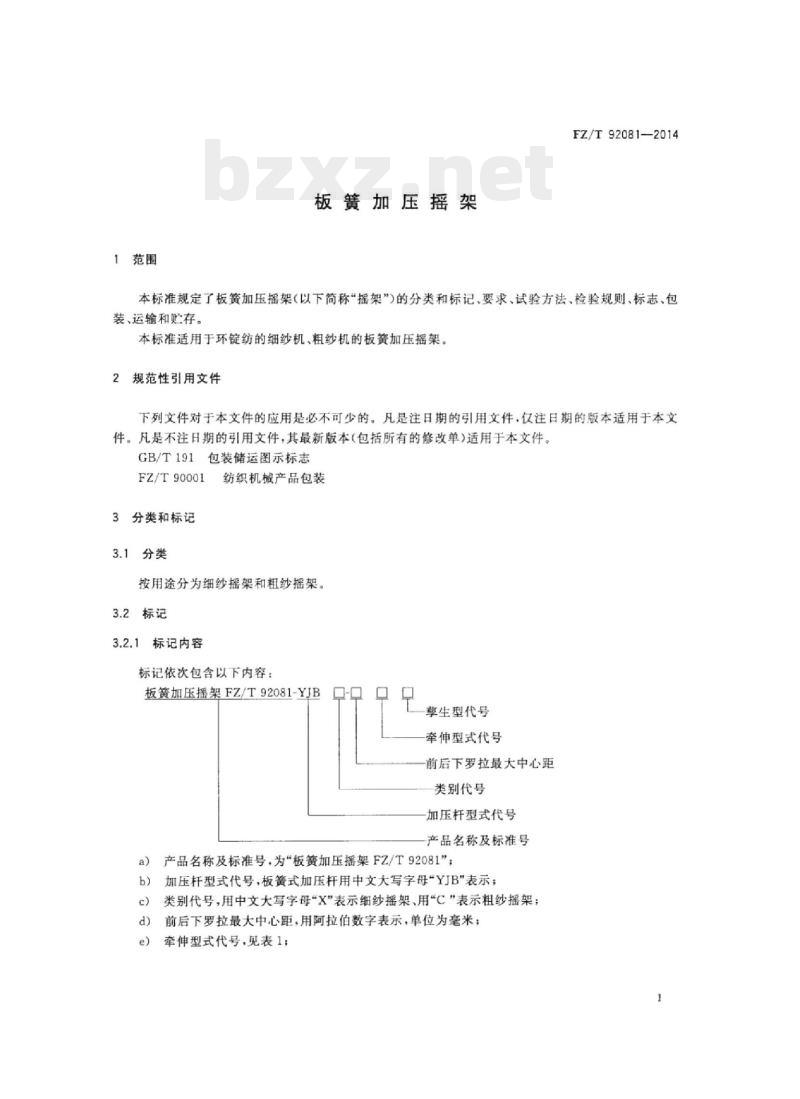

1范围
板簧加压摇架
FZ/T92081—2014
本标准规定了板簧加压摇架（以下简称“摇架”）的分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于环锭纺的细纱机、粗纱机的板簧加压摇架。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
FZ/T90001
3分类和标记
纺织机械产品包装
按用途分为细纱摇架和粗纱摇架。3.2标记
3.2.1标记内容
标记依次包含以下内容：
板簧加压摇架FZ/T92081-YJB
生型代号
牵伸型式代号
前后下罗拉最大中心距
类别代号
加压杆型式代号
产品名称及标准号
产品名称及标准号，为“板簧加压摇架FZ/T92081”；加压杆型式代号，板簧式加压杆用中文大写字母“YJB”表示；类别代号，用中文大写字母“X”表示细纱摇架、用“C”表示粗纱摇架；前后下罗拉最大中心距，用阿拉伯数字表示，单位为毫米；牵伸型式代号，见表1；
FZ/T92081—2014
三罗拉
牵伸型式
四罗拉直线型
直线型
曲线型（V）
f）摇架享生型代号，用英文大写字母表示（I、O、V除外）。注：本标记可用于技术文件、货物订单等场合。用于产品代码时，可省略产品名称及标准号。3.2.2
标记示例

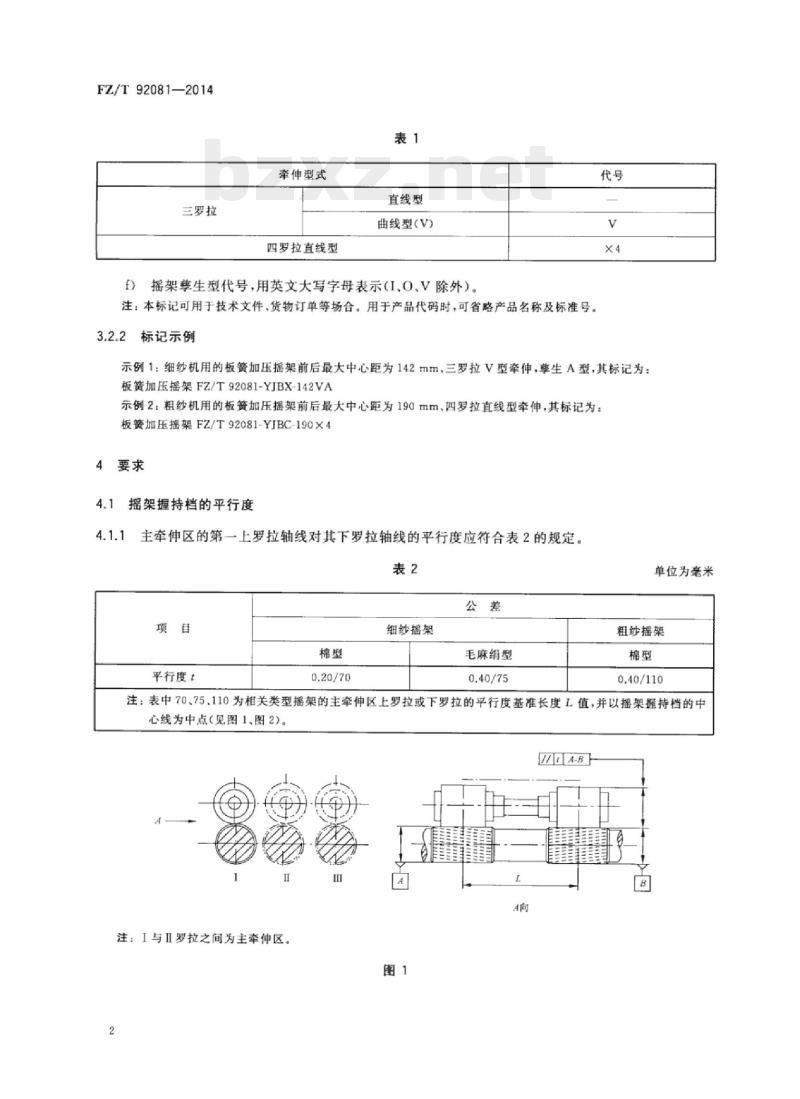

示例1：细纱机用的板簧加压摇架前后最大中心距为142tmm、三罗拉V型牵伸，擎生A型，其标记为：板簧加压摇架FZ/T92081-YJBX-142VA示例2：粗纱机用的板簧加压摇架前后最大中心距为190mm、四罗拉直线型牵伸，其标记为：板簧加压摇架FZ/T92081-YJBC-190×44要求
摇架握持档的平行度
4.1.1主牵伸区的第一上罗拉轴线对其下罗拉轴线的平行度应符合表2的规定。表2
平行度t
细纱摇架
毛麻绢型
单位为毫米
粗纱摇架
注：表中70、75、110为相关类型摇架的主牵伸区上罗拉或下罗拉的平行度基准长度L值，并以摇架握持档的中心线为中点（见图1、图2)。
四A-B
注：I与Ⅱ罗拉之间为主牵伸区。白
注：Ⅱ与Ⅲ罗拉之间为主牵伸区。IV
FZ/T92081—2014
四A-8
4.1.2主牵伸区的第二上罗拉轴线对第一上罗拉轴线的平行度应符合表3的规定。表3
平行度t
细纱摇架
毛麻绢型
单位为毫米
粗纱摇架
注：表中70、75.110为相关类型摇架的主牵伸区上罗拉或下罗拉的平行度基准长度L值，并以摇架握持档的中心线为中点（见图3）。
4.1.3其余各上罗拉轴线对主牵伸区的第一上罗拉轴线的平行度应符合表4的规定。表4
平行度#
细纱摇架
毛麻绢型
单位为毫米
粗纱摇架
注：表中70、75、110为相关类型播架的主牵伸区上罗拉或下罗拉的平行度基准长度L值，并以播架握持档的中心线为中点（见图4)。
FZ/T92C81--2014
4.2成套摇架加压压力
四DA-B
成套摇架加压压力应符合表5的规定。项目
。F为在规定工作位置时，摇架加压名义值。4.3成套摇架卸压力
成套摇架卸压力应符合表6的规定。项目
卸压力
摇架制造质量
细纱摇架
细纱摇架
摇架不应有缺件及因制造原因引起的损坏件。4.4.1
4.4.2摇架锁紧机构应自锁可靠、稳定。4.4.3
摇架夹簧握持力不大于45N。
架各压力档标识应清晰。
极限偏差
毛麻型
毛麻绢型
粗纱摇架
单位为牛顿
粗纱摇架
4.5摇架外观质量
FZ/T92081—2014
摇架的外露表面应光滑，无毛刺、锈蚀、镀层（或涂层）露底、伤痕和色泽明显差异等缺陷。5试验方法
5.1摇架安装在测试台上，按产品说明书的要求配置上罗拉，上罗拉的握持档直径精度等级不低于h7级，两胶的同轴度不大于0.02mm。按测试台的下罗拉参数调节上罗拉隔距，将摇架的工作压力调至最大值，开机运转时间不少于30s后进行平行度和卸压力的检验。5.2摇架主牵伸区的第一上罗拉轴线对其下罗拉轴线的平行度（4.1.1)，用平行度量规进行测量，平行度误差为百分表1与2的示值差。I与Ⅱ罗拉之间为主牵伸区的测量见图5a)，Ⅱ与Ⅲ罗拉之间为主牵伸区的测量见图5b)。
说明：
百分表。
5.3摇架主牵伸区的第二上罗拉轴线对第图5
上罗拉轴线的平行
4.1.2），用平行度量规或游标卡尺测量。用平行度量规测量见图6a），平行度误差为杠杆百分表1与2的示值差。用游标卡尺测量时，分别测量如图6b)所示的1
说明：
杠杆百分表。
“长度值，，，的差值，即为平行度误差b)
5.4其余上罗拉轴线对主牵伸区第一上罗拉轴线的平行度（4.1.3)，用游标卡尺分别测量图7中所示的5
FZ/T92081—2014
L、，、m、、、长度值，其各区对应长度的差值即为平行度误差。I与Ⅱ罗拉之间为主牵伸区的测量见图7a），Ⅱ与耳罗拉之间为主牵套伸区的测量见图7b）
5.5成套摇架加压压力（4.2），用弹簧拉压试验机或摇架测力仪测量（上罗拉按摇架设计要求配置）。5.6成套摇架卸压力（4.3），将摇架各档压力调至最小值，用测力计测量，见图8。图8
5.7摇架锁紧机构（4.4.2），用不大于30N的力向上拉手柄，不发生意外释压现象。5.8摇架夹簧握持力（4.4.3），在上罗拉握持档两侧的轴颈处挂两根拉绳，用测力计或码吊重测量见图9a）。其力（P）的方向与握持座顶面垂直，码吊重时握持a
5.9其余项目，感官检验。
座顶面呈水平位置，见图9b）
6检验规则Www.bzxZ.net
型式检验
6.1.1在下列情况之一时，应进行型式检验：a）新产品投产鉴定时：
结构、工艺、材料有较大改变时；产品停产两年以上，恢复生产时；正常生产定期或积累一定的产量时：d)
第三方进行质量检验时。
6.1.2检验项目：第4章。
出厂检验
6.2.1产品经生产企业的质量检验部门检验，并附有质量合格证。6.2.2
检验项目：第4章。
抽样方法和判定规则
检验样本采取随机抽样，样品数量50套，检验项目及合格率见表7。6.3.1
检验项目
主牵伸区第一上罗拉轴线对下罗拉轴线的平行度主牵伸区第二上罗拉轴线对第一上罗拉轴线的平行度其他上罗拉轴线对主牵伸区第一上罗拉轴线的平行度成套摇架卸压力
成套摇架加压压力
摇架的缺损件
摇架自锁机构
摇架夹簧握持力
摇架各压力档标识
摇架外观质量
标准章条号
样品数量
FZ/T92081—2014
合格率
6.3.2样本经检验，成套和单项合格率均达到本标准的规定，则判定该样本符合标准要求。反之，判定该样本不符合标准要求。
6.4其他
用户在安装、调整过程中，发现产品有不符合本标准要求时，由生产企业会同用户共同处理。FZ/T92C81--2C14
7标志
摇架上标识产品标记和企业标志包装储运图示标志按GB/T191的规定。7.2
包装、运输及贮存
8.1产品包装应符合FZ/T90001的规定，包装箱内附有合格证和说明书。8.2产品在运输过程中，包装箱按规定的朝向安置，不得倾倒或改变方向。8.3产品自出厂之日起，在良好的防雨、通风存条件下，包装箱内的零件防锈、防潮有效期自出厂之日起一年。
