【JT交通运输标准】 沥青加铺层用聚合物改性沥青抗裂贴

ICS93.080.20
备案号：
中华人民共和国交通运输行业标准JT/T971-2015
沥青加铺层用聚合物改性沥青抗裂贴Polymer modified asphalt crack control paste for asphalt overlay2015-04-24发布
中华人民共和国交通运输部
2015-07-31实施

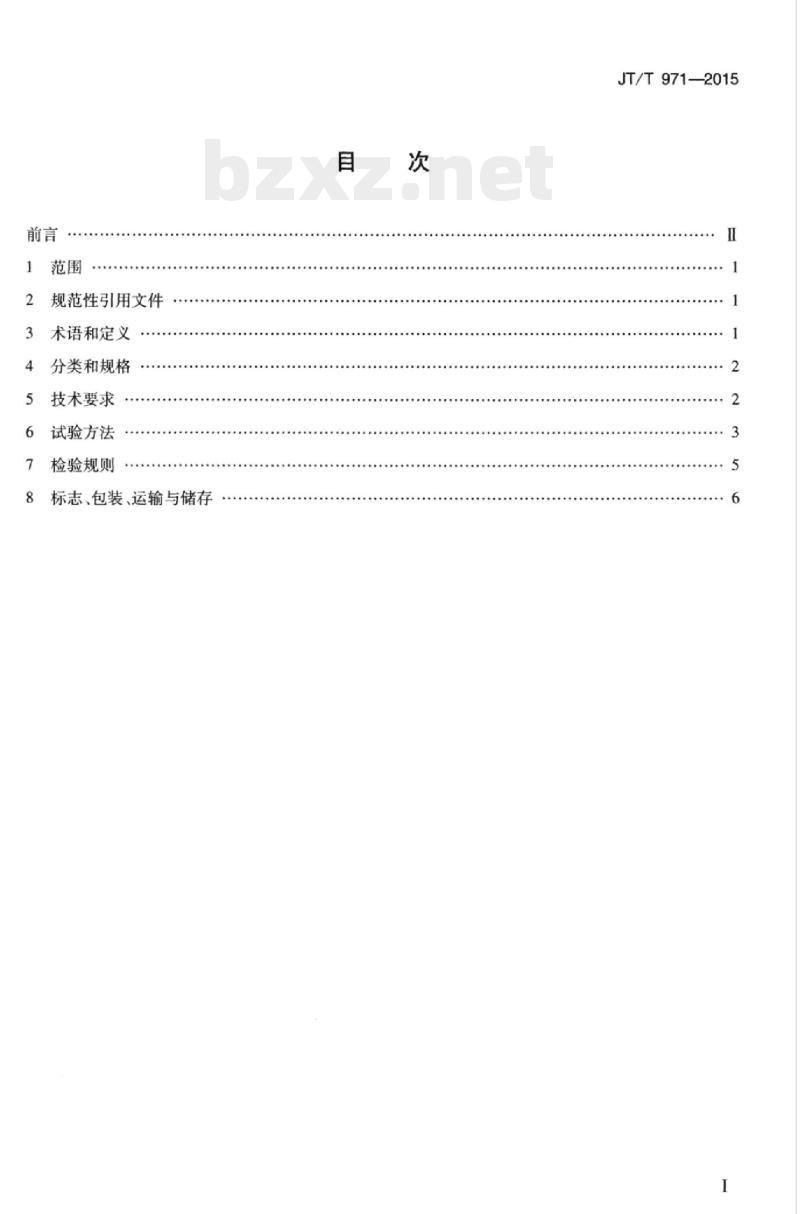

规范性引用文件
术语和定义
分类和规格
技术要求
试验方法
检验规则
标志、包装、运输与储存
JT/T971—2015
iiKAomiKAca
JT/T971—2015

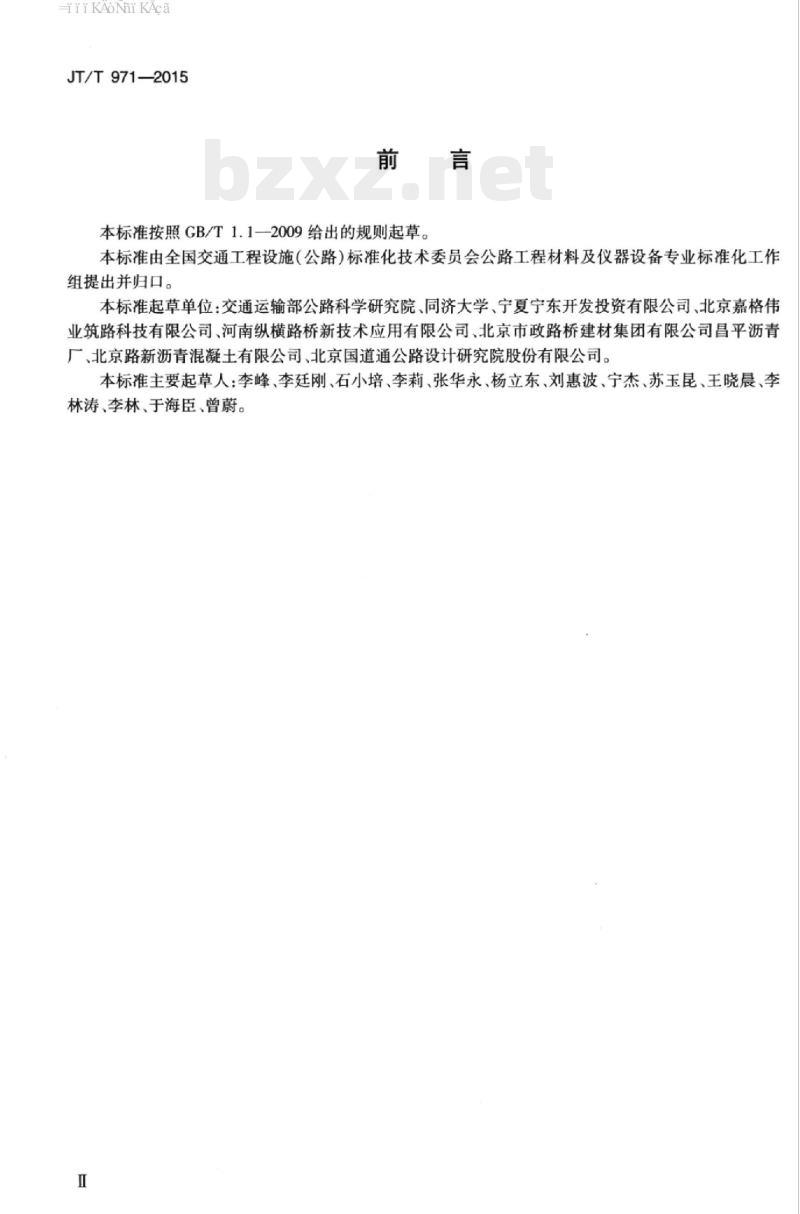

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。
本标准起草单位：交通运输部公路科学研究院、同济大学、宁夏宁东开发投资有限公司、北京嘉格伟业筑路科技有限公司、河南纵横路桥新技术应用有限公司、北京市政路桥建材集团有限公司昌平沥青厂、北京路新沥青混凝土有限公司、北京国道通公路设计研究院股份有限公司。本标准主要起草人：李峰、李廷刚、石小培、李莉、张华永、杨立东、刘惠波、宁杰、苏玉昆、王晓晨、李林涛、李林、于海臣、曾蔚。
HTiKAmiKAca

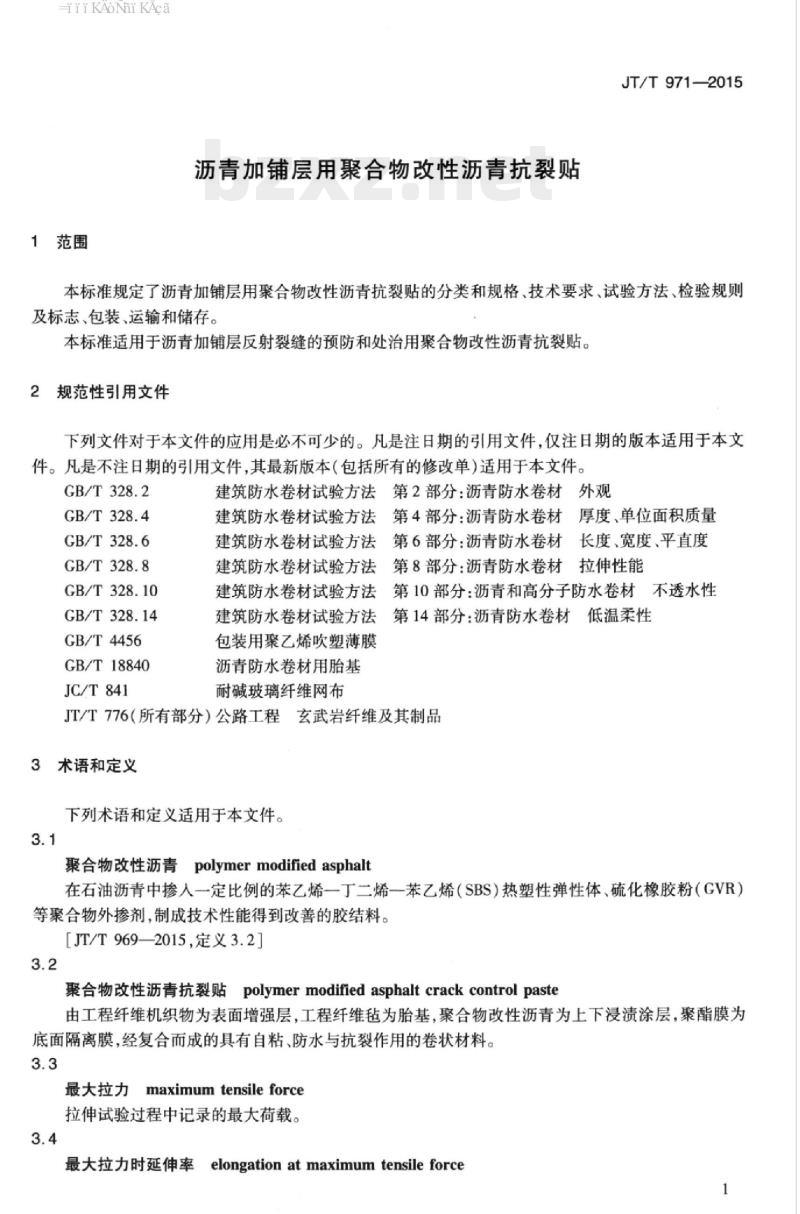

1范围
沥青加铺层用聚合物改性沥青抗裂贴JT/T971—2015
本标准规定了沥青加铺层用聚合物改性沥青抗裂贴的分类和规格、技术要求、试验方法、检验规则及标志、包装、运输和储存。
本标准适用于沥青加铺层反射裂缝的预防和处治用聚合物改性沥青抗裂贴。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T328.2
GB/T328.4
GB/T328.6
GB/T328.8
GB/T328.10
GB/T328.14
GB/T4456
GB/T18840
JC/T841
建筑防水卷材试验方法第2部分：沥青防水卷材外观建筑防水卷材试验方法第4部分：沥青防水卷材厚度、单位面积质量第6部分：沥青防水卷材长度、宽度、平直度建筑防水卷材试验方法
第8部分：沥青防水卷材拉伸性能建筑防水卷材试验方法
第10部分：沥青和高分子防水卷材不透水性建筑防水卷材试验方法
建筑防水卷材试验方法第14部分：沥青防水卷材低温柔性包装用聚乙烯吹塑薄膜
沥青防水卷材用胎基
耐碱玻璃纤维网布
JT/T776（所有部分）公路工程玄武岩纤维及其制品3术语和定义
下列术语和定义适用于本文件。3.1
聚合物改性沥青polymermodifiedasphalt在石油沥青中掺人一定比例的苯乙烯一丁二烯一苯乙烯（SBS)热塑性弹性体、硫化橡胶粉（GVR）等聚合物外掺剂，制成技术性能得到改善的胶结料。[JT/T969—2015,定义3.2]
聚合物改性沥青抗裂贴polymermodifiedasphaltcrackcontrolpaste由工程纤维机织物为表面增强层，工程纤维毡为胎基，聚合物改性沥青为上下浸渍涂层，聚酯膜为底面隔离膜，经复合而成的具有自粘、防水与抗裂作用的卷状材料。3.3
maximumtensileforce
最大拉力
拉伸试验过程中记录的最大荷载。3.4
最大拉力时延伸率elongationatmaximumtensileforce1
HiiKAoiKAca
JT/T971—2015
拉伸试验最大拉力时的延伸率。4分类和规格
4.1分类
按施工方式分为热粘型抗裂贴、自粘型抗裂贴两类。4.2规格
公称厚度为2mm、3mm。
公称宽度为24cm、32cm和48cm，也可根据用户需求定制。4.2.2
每卷公称长度为20m，也可根据用户需求定制。4.2.34
5技术要求
5.1外观
抗裂贴应卷紧卷齐，端面不应超过10mm。抗裂贴底面应平整，不应有气泡、裂纹、孔洞和突起现象。5.1.2
抗裂贴在相应的工作温度范围内不应有裂纹或黏结。胎基应浸透，不应有未被浸渍处。隔离膜与下涂层黏结良好，无破损。宽度、厚度及单位面积质量
抗裂贴的宽度、厚度及单位面积质量应符合表1的规定。表1宽度、厚度及单位面积质量
规格（公称厚度）（mm）
宽度偏差（cm）
平均值（mm）
最小单值（mm）
单位面积质量（kg/m2）
注：宽度只给出了偏差，为宽度平均值与公称宽度之差。5.3性能指标
抗裂贴的性能应符合表2要求。
表2性能指标
拉伸性能
最大拉力（N/50mm）
最大拉力时延伸率（%）
技术要求
≥1400
HTiKAoi KAca
热老化
低温柔性
不透水性
6试验方法
6.1外观
表2（续）
最大拉力保持率（%）
最大拉力时延伸率保持率（%）
质量损失率（%）
尺寸变化率（%）
-10℃
-20℃（必要时）
-30℃（必要时）
30min,0.3MPa
抗裂贴的外观按GB/T328.2进行试验。6.2单位面积质量
抗裂贴的单位面积质量按GB/T328.4进行试验。6.3宽度
抗裂贴的宽度按GB/T328.6进行试验。6.4厚度
抗裂贴的厚度按GB/T328.4进行试验。6.5性能指标试验
6.5.1试件制备bzxZ.net
JT/T971—2015
技术要求
无裂纹
无裂纹
无裂纹
不透水
将取样抗裂贴切除外层卷头2500mm后，按GB/T328.4取样方法裁取试件，试件的形状和数量按表3裁取。
表3试件形状和数量
试验项目
单位面积质量
拉伸试验
热老化
最大拉力及最大拉力时延伸率
最大拉力保持率、最大拉力
时延伸率保持率
质量损失率、尺寸变化率
低温柔性（下表面）
不透水性
试件尺寸（mm）
纵向：100，横向：100
纵向：240~320，横向：50
纵向：240~320，横向：50
纵向：240~320，横向：50
纵向：150，横向：25
中130
数量(个)
纵横向各5
纵横向各5
纵向5
纵向5
HTiKAmiKAca
JT/T971-2015
6.5.2拉伸性能
6.5.2.1试验步骤
按GB/T328.8测试最大拉力与最大拉力时延伸率。试件宽为50mm±0.5mm，长为200mm+2xl(1为夹持长度），长度方向为试验方向。试验前试件应在25℃±2℃和相对湿度30%~70%的条件下至少放置24h。将试件紧紧地夹在拉伸试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条线上。夹具间距离200mm±2mm，试验在25℃±2℃进行，拉伸速率为100mm/min±10mm/min。6.5.2.2结果计算
结果计算为：
最大拉力单位为N/50mm，试件延伸率按式（1）计算。×100%
式中：8——试件延伸率；
L。—试件拉伸前的长度，200mm；AL试件拉伸后长度与L，的差值，单位为毫米（mm）。延伸率用5个试件的平均值计算。6.5.3热老化
6.5.3.1仪器设备
仪器设备如下：
a）天平：量程0~1000g，分度值0.01g；游标卡尺：分度值0.01mm；
c）鼓风烘箱：控温范围为室温~200℃，温度波动度±1℃。6.5.3.2试件处理
按表3裁取相应的试件，平放在涂有隔离剂（滑石粉：甘油=1：2)的耐高温玻璃板上，将试件水平放人已调节到170℃±2℃的鼓风烘箱中，放置30min，然后从烘箱中取出置于室温中，自然降温至25℃±1℃。6.5.3.3试验步骤
a）最大拉力保持率及最大拉力时延伸率保持率对于最大拉力保持率及最大拉力时延伸率保持率试件，立即按6.5.2进行拉伸试验。最大拉力保持率按式（2）计算。TS
R = TS
式中：R，一一试件热老化后最大拉力保持率；x100%
TS一一试件热老化前最大拉力平均值，单位为牛顿每50毫米（N/50mm）；TS试件热老化后最大拉力平均值，单位为牛顿每50毫米（N/50mm）。最大拉力保持率用5个试件的平均值计算，最大拉力时延伸率保持率参照式(2)计算。b）质量损失率
对于质量损失试件，立即称量试件质量（mz），精确至0.01g。质量损失率按式（3）计算。m2-ml×100%
式中：—一试件热老化后质量损失率；m——试件热老化前质量，单位为克（g）；m2——试件热老化后质量，单位为克（g）。4
HTiKAmiKAca
试验结果取5个试件的算术平均值。c）尺寸变化率
JT/T971——2015
对于尺寸变化率试件，立即在原来测量L。的位置测量试件长度（L），精确至0.01mm。尺寸变化率按式（4）计算。
D =4=lo ×100%
式中：D一试件热老化后尺寸变化率：Lo一试件纵向起始尺寸，单位为毫米（mm）：L，一一试件热老化后的纵向尺寸，单位为毫米（mm）。试验结果取5个试件的算术平均值。6.5.4低温柔性
按GB/T328.14进行，弯曲直径为30mm。5个试件全部无裂纹判断试验通过。6.5.5不透水性
按GB/T328.10进行，采用7孔圆盘方法测试，加压0.3MPa，保持30min±2min。7检验规则
7.1检验分类
按检验类型分为出厂检验和型式检验。7.2出厂检验
出厂检验项目为外观、单位面积质量、长度、宽度、厚度、拉伸性能、热老化后性能。7.3型式检验
型式检验项目包括第5章规定的所有要求，在下列情况下应进行型式检验：a）新产品投产或产品定型鉴定时；b）正常生产时，每年进行一次；原材料、工艺等发生较大变化，可能影响产品质量时；c）
出厂检验结果与上次型式检验结果有较大差异时；产品停产三个月以上恢复生产时；e)
国家质量监督检验机构提出型式检验要求时。7.4组批
以同一类型、同一规格20000m为一批，不足20000m也可作为一批。7.5抽样
在每批产品中随机抽取5卷。
7.6型式检验判定规则
将抽取的5卷样品分别进行检验，若5卷样品的检验结果全部符合第5章规定，判定该批产品为合格产品。若只有1卷样品不符合第5章规定，允许从该批产品中再随机抽取10卷样品分别进行检验，5
HTiKAoi KAca
JT/T971—2015
若仍有不符合要求的产品，则该批产品为不合格产品；若10卷样品的检验结果全部符合第5章规定时，判定该批产品为合格产品。
8标志、包装、运输与储存
8.1标志
抗裂贴外包装上应标明：
产品名称、商标；
一质量、规格、型号、类型；
厂名、地址；
生产日期或批号；
一检验合格标识。
8.2包装
抗裂贴的内包装为塑料袋，外包装为硬质纸箱，应在包装或产品说明书中注明运输与储存注意事项。
8.3运输与储存
8.3.1运输时立放高度不应超过2m，应避免倾斜、平放或横压，必要时加盖苦布。应保持通风，避免日晒雨淋。
8.3.3储存温度不应高于50℃。
8.3.4储存时立放高度不应超过1m，应避免倾斜、平放或横压。6
中华人民共和国
交通运输行业标准
沥青加铺层用聚合物改性沥青抗裂贴JT/T971—2015
人民交通出版社股份有限公司出版发行（100011北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京市密东印刷有限公司印刷
01/16印张：0.5
开本：880x1230
5字数：12千
2015年9月第1版
2015年9月第1次印刷
统一书号：15114·2224
定价：15.00元
版权专有
侵权必究
举报电话：010-85285150
