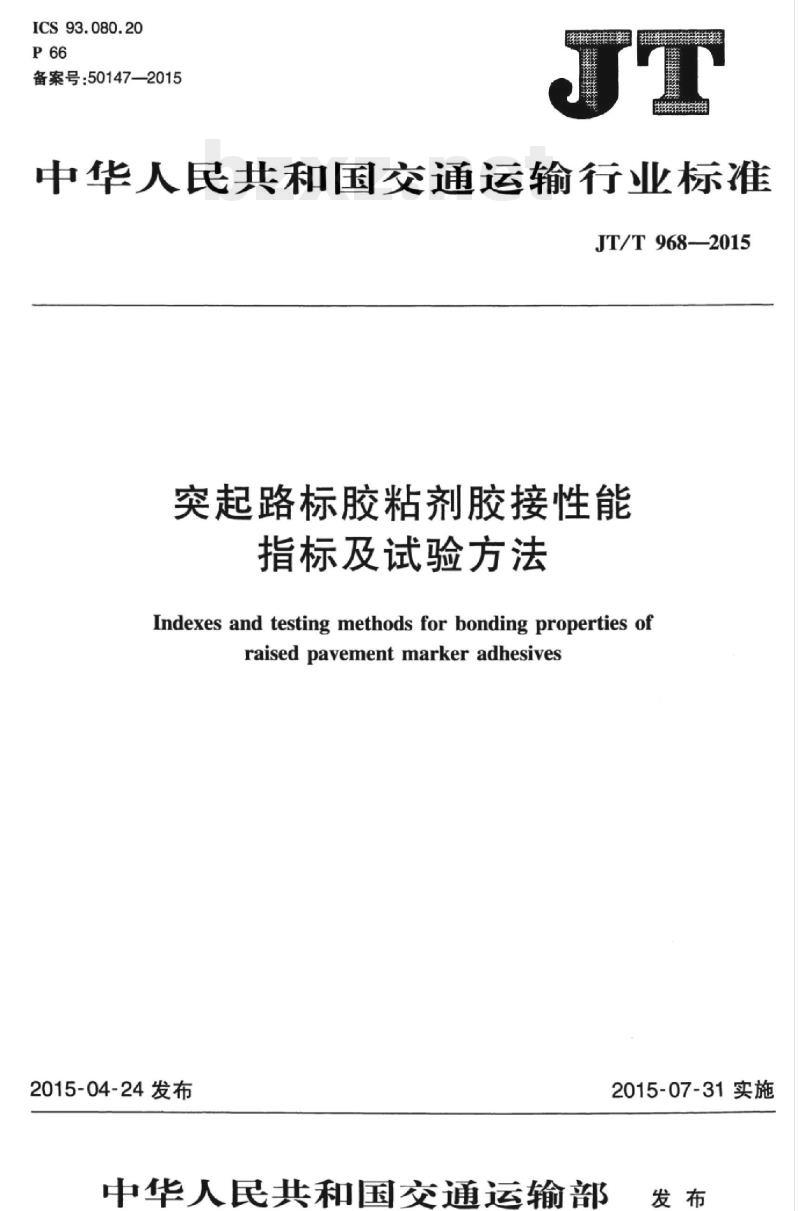

【JT交通运输标准】 突起路标胶粘剂胶接性能指标及试验方法

ICS93.080.20
备案号：50147—2015
中华人民共和国交通运输行业标准JT/T968-—2015
突起路标胶粘剂胶接性能
指标及试验方法
Indexes and testing methods for bonding properties ofraised pavement marker adhesives2015-04-24发布
中华人民共和国交通运输部
2015-07-31实施

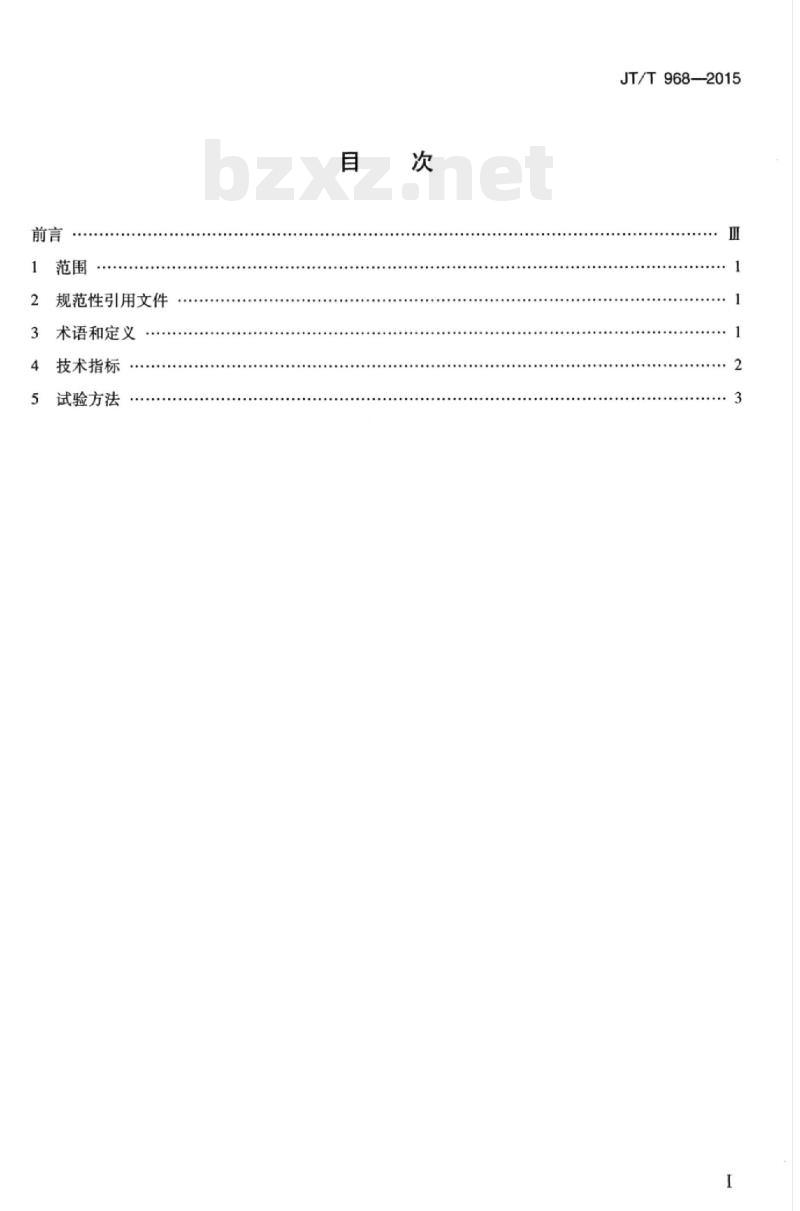

规范性引用文件
术语和定义
技术指标
试验方法
JT/T968—2015
HiiKAoNi KAcabZxz.net
iiiKAoNiKAca

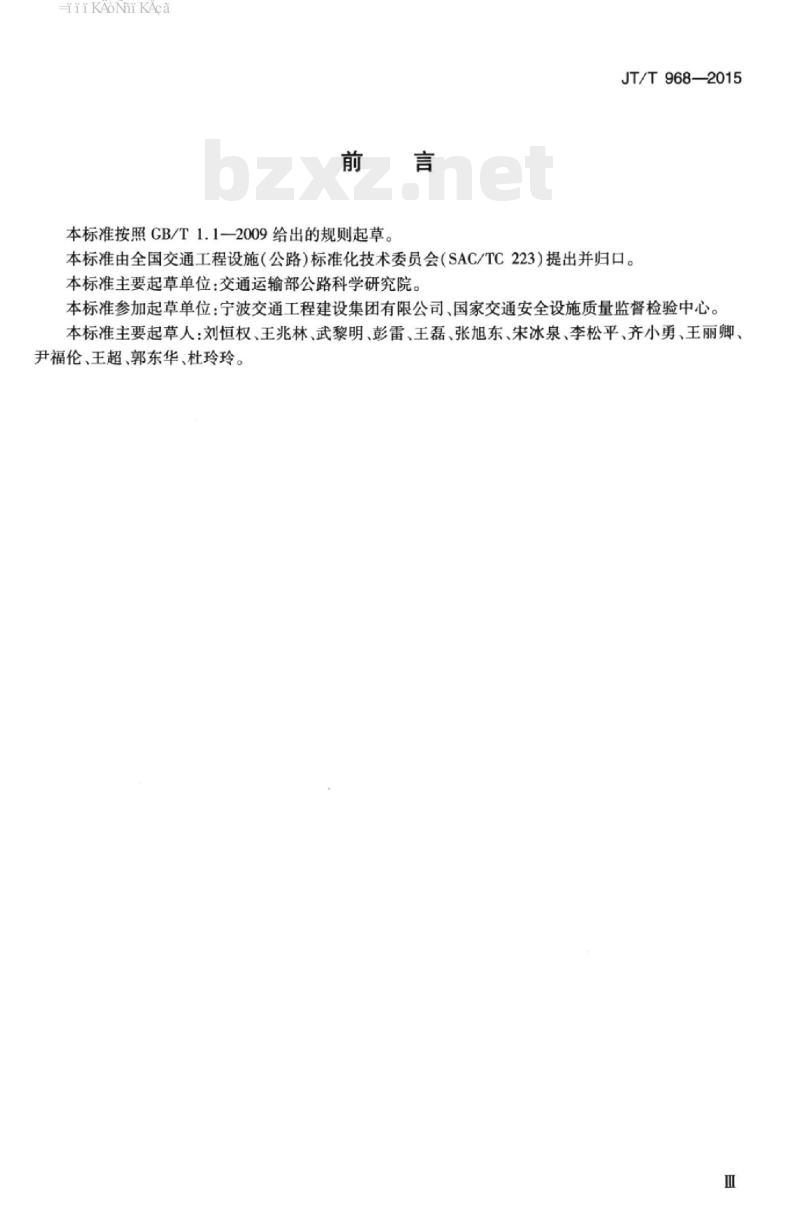

本标准按照GB/T1.1—2009给出的规则起草。JT/T968—2015
本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准主要起草单位：交通运输部公路科学研究院。本标准参加起草单位：宁波交通工程建设集团有限公司、国家交通安全设施质量监督检验中心。本标准主要起草人：刘恒权、王兆林、武黎明、彭雷、王磊、张旭东、宋冰泉、李松平、齐小勇、王丽卿、尹福伦、王超、郭东华、杜玲玲。Hii KAoNi KAca
TiiKAoNiKAca
1范围
突起路标胶粘剂胶接性能指标及试验方法本标推规定了突起路标胶粘剂的胶接性能技术指标和试验方法JT/T968-2015
本标准适用于公路沥青路面、混凝土路面安装突起路标胶粘剂，其他道路路面安装突起路标胶粘剂可参照使用。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2943
GB/T9278
GB/T12954.12008
GB/T20740
JT/T215—1995
JT/T280—2004
3术语和定义
胶粘剂术语
涂料试样状态调节和试验的温湿度建筑胶粘剂试验方法第1部分：陶瓷砖胶粘剂试验方法胶粘剂取样
水下胶粘剂技术要求和试验方法路面标线涂料
GB/T2943界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T2943中的某些术语和定义。
突起路标胶粘剂raisedpavementmarkeradhesive通过黏合作用能使突起路标与路面结合在一起的物质。3.2
胶接bond
用胶粘剂将被粘物表面连接在一起。［GB/T2943—2008,定义2.13]
被粘物adherend
准备胶接的物体或胶接后胶层两边的物体。[GB/T2943—2008定义2.9]
胶接件bondedassembly
已完成胶接的组合件。
[GB/T2943—2008，定义7.2]
胶接接头joint
HiiKAoNniKAca
JT/T968—2015
用胶粘剂将两个相邻的被粘物胶接在一起的部位。[GB/T2943——2008,定义7.6]
搭接接头lapjoint
被粘物主表面部分地重叠、胶接在一起所形成的接头。[GB/T2943—2008，定义7.7]
对接接头buttjoint
被胶接的两个端面或一个断面与被粘物主表面垂直的接头。［GB/T2943—2008，定义7.8]
剪切强度shearstrength
在平行于胶层的荷载作用下，胶接试样破坏时，单位胶接面所承受的剪切力。用兆帕（MPa）表示。3.9
拉伸强度tensile strength
在垂直于胶层的荷载作用下，胶接试样破坏时，单位胶接面所承受的拉伸力。用兆帕（MPa）表示。3.10
抗压强度compressive strength在垂直于胶层的荷载作用下，胶接试样破坏时，单位胶接面所承受的压缩力。用兆帕（MPa）表示。3.11
compressive shear strength
压缩剪切强度
在平行于胶接界面层的轴向的压缩荷载作用下，使胶粘剂胶接接头破坏的应力。用兆帕（MPa）表示。
粘附破坏adhesivefailure;adhesionfailure胶粘剂和被粘物界面处发现的目视可见的破坏现象。［GB/T2943—2008，定义2.4］
内聚破坏cohesive failure;cohesionfailure胶粘剂和被粘物中发现的目视可见的破坏现象。［GB/T2943—2008，定义2.5]
4技术指标
突起路标胶粘剂的胶接性能技术指标见表1。表1突起路标胶粘剂的胶接性能技术指标项
压缩剪切强度（标准状态）
压缩剪切强度(浸水状态）
拉伸强度（标准状态）
抗压强度（标准状态）
技术指标
单位为兆帕
TiiKAoNiKAca
5试验方法
5.1试验环境
JT/T968—2015
试验的温湿度应符合GB/T12954.1—2008的规定。标准环境：温度(23±2)℃，相对湿度（50±5）%。5.2胶粘剂取样
胶粘剂取样按GB/T20740的要求进行。5.3胶粘剂调节
胶粘剂状态调节应符合GB/T9278的规定。5.4压缩剪切强度
5.4.1混凝土块制备
试验用混凝土块应采用强度等级不低于C30的混凝土，制备三块50mm×100mm×200mm的混凝土块。在标准条件下养护不少于28d后备用，其胶接面的表面平整度要求100mm不大于0.5mm。5.4.2胶接件制备
将三块混凝土块以搭接接头方式胶接成一个胶接件，胶接件的形式和尺寸如图1所示。单侧胶接面积为100mm×100mm。制备胶接件三个，在标准试验环境下放置24h。胶粘剂按厂家推荐的方法和用量使用。
单位为毫米
说明：
1——胶接面：
2——混凝土块；
3——压缩剪切方向。
图1压缩剪切强度试验胶接件的形式和尺寸3
TiiKAoNi KAca
JT/T968—2015
5.4.3压缩剪切强度试验
5.4.3.1压缩剪切强度（标准状态）压缩剪切方向如图1所示。按5.4.2方法制备的胶接件置于精度不低于0.5级的电子万能试验机球形支座的基板上，调整胶接件位置和球形支座，使胶接件与压片的中心线在同一垂线上，并使胶接件顶面与加压面保持平行。
启动试验机，设定试验机预负荷为10N，以适当速度达到预负荷后，开始记录试验机压头位移，以30mm/min的速度加载，直至胶接件破坏为止，记录胶接件破坏的最大荷载和破坏类型。按式(1)计算压缩剪切强度：
式中：T—压缩剪切强度，单位为兆帕（MPa）；P一胶接件破坏的最大荷载，单位为牛（N）；A一一中间混凝土块两侧胶接总面积，单位为平方毫米（mm2）。试验后取其平均值。
5.4.3.2压缩剪切强度（浸水状态）(1)
按5.4.2方法制备的胶接件浸人温度为（23±2）℃的蒸馏水中，7d后取出，立即按5.4.3.1的方法测试胶接件压缩剪切强度（浸水状态）。5.5拉伸强度
按JT/T215一1995中第6章规定的方法进行。采用对接接头方式制备钢一钢胶接件三个，在标试验环境下放置24h后，测试胶接件拉伸强度，记录胶接件破坏的最大荷载和破坏类型，试验后取其平均值。
5.6抗压强度
按JT/T280一2004中6.4.7规定的方法进行。制备胶粘剂浇铸试块三个，在标准试验环境下放置24h后，测试胶粘剂浇铸试块抗压强度，试验后取其平均值。4
中华人民共和国
交通运输行业标准
突起路标胶粘剂胶接性能指标及试验方法JT/T968—2015
人民交通出版社股份有限公司出版发行（100011
北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京市密东印刷有限公司印刷
印张：0.5字数：8千
开本：880×1230
第1版
2015年9月
2015年9月第1次印刷
统一书号：15114·2246
版权专有
定价：15.00元
侵权必究
举报电话：010-85285150
