【JT交通运输标准】 装配式后张法预应力混凝土工形组合梁斜桥

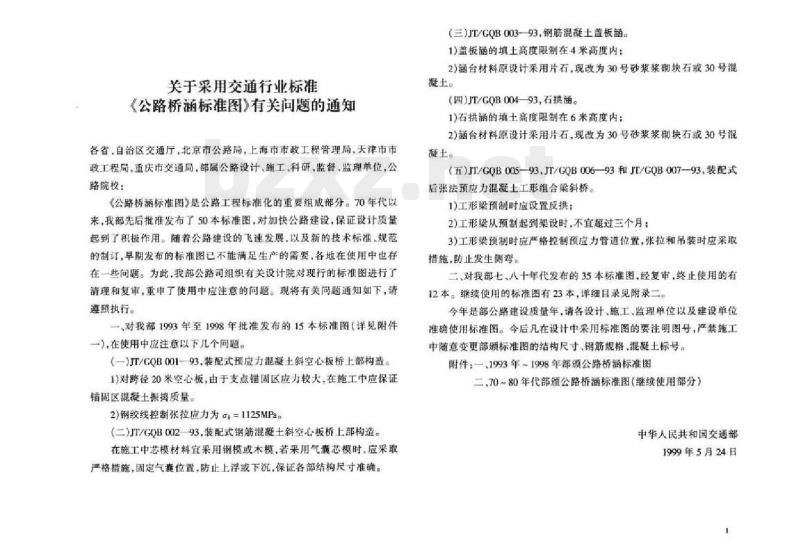

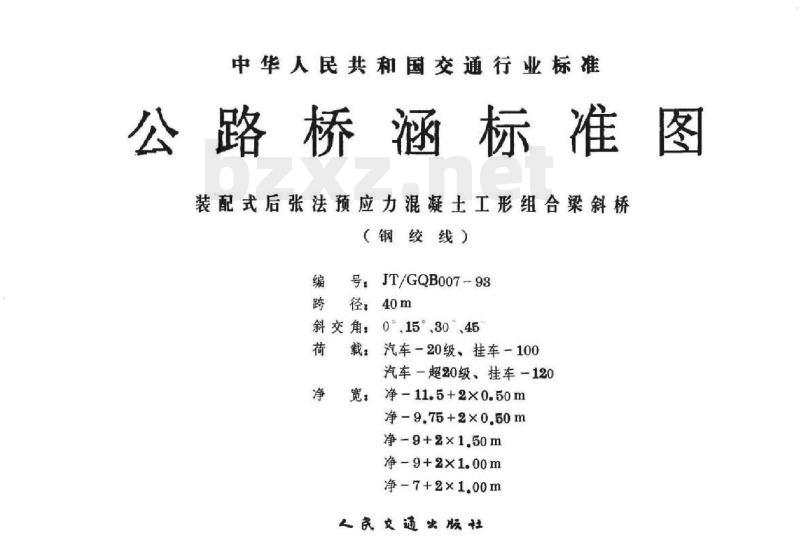

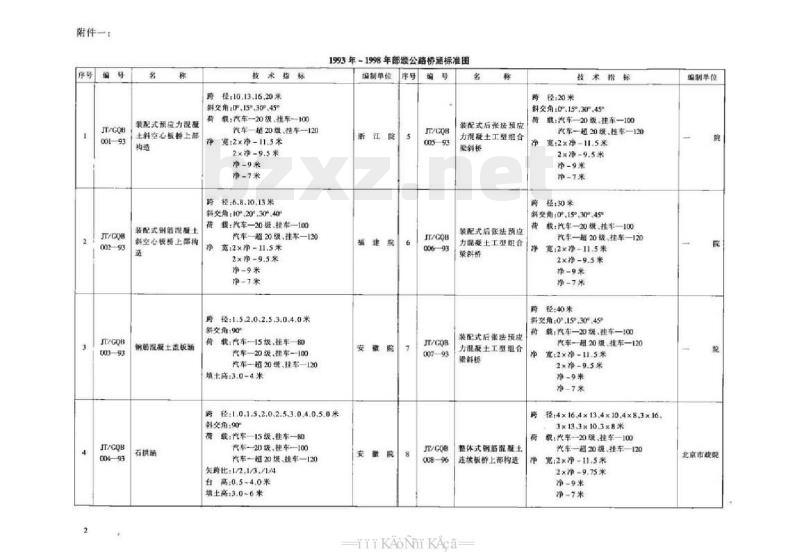

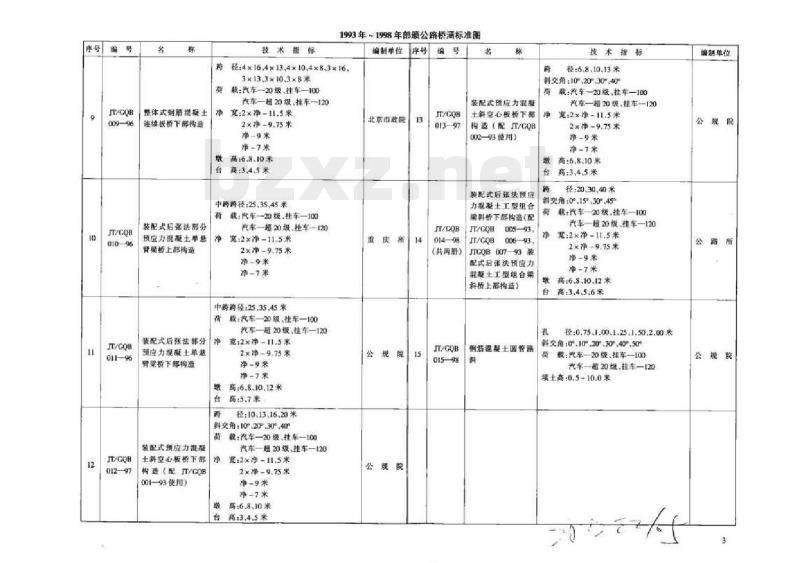

中华人民共和国交通行业标准 公路桥涵标准图 装配式后张法预应力混凝土工形组合梁斜桥（钢绞线） 编号：JT/GQB007-93 关于采用交通行业标准公路桥涵标准图有关问题的通知 各省、自治区交通厅，北京市公路局，上海市市政工程管理局，天津市市政工程局，重庆市交通局，部属公路设计、施工、科研、监督、监理单位，公路院校： 《公路桥涵标准图》是公路工程标准化的重要组成部分。70年代以来，我部先后批准发布了50本标准图，对加快公路建设，保证设计质量起到了积极作用。随着公路建设的飞速发展以及新的技术标准、规范的制订，早期发布的标准图已不能满足生产的需要，各地在使用中也存在一些问题。为此，我部公路司组织有关设计院对现行的标准图进行了清理和复审，重申了使用中应注意的问题。现将有关问题通知如下，请遵照执行。 一、对我部1993年至1998年批准发布的15本标准图（详见附件一），在使用中应注意以下几个问题： (一) JT/GQB001-93，装配式预应力混凝土斜空心板桥上部构造： 1) 对跨径20米空心板，由于支点锚固区应力较大，在施工中应保证锚固区浇筑质量； 2) 钢绞线控制张拉应力为 $leq 1125$ MPa。 (二) JT/GQB002-93，装配式钢筋混凝土斜空心板桥上部构造：在施工中芯模材料宜采用钢模或木模，若采用气囊芯模时，应采取严格措施，固定气囊位置，防止上浮或下沉，保证各部结构尺寸准确。 (三) JT/GQB003-93，钢筋混凝土盖板： 1) 盖板填土高度限制在4米高度内； 2) 涵台材料原设计采用片石，现改为30号砂浆砌筑块石或30号混凝土。 (四) JT/GQB004-93，石拱涵： 1) 石拱涵的填土高度限制在6米高度内； 2) 涵台材料原设计采用片石，现改为30号砂浆砌筑块石或30号混凝土。 (五) JT/GQB005-93、JT/GQB006-93和JT/GQB007-93，装配式后张法预应力混凝土工形组合梁斜桥： 1) 工形梁预制时应设置反拱； 2) 工形梁从预制起到架设时，时间不宜超过三个月； 3) 工形梁预制时应严格控制预应力管道位置，张拉和吊装时应采取措施，防止发生侧弯。 二、对我部七八十年代发布的35本标准图，经复审，终止使用的有12本，继续使用的标准图有23本，详细目录见附录二。 今年是部公路建设质量年，请各设计、施工、监理单位以及建设单位准确使用标准图。今后凡在设计中采用标准图的要注明图号，严禁施工中随意变更部颁标准图的结构尺寸、钢筋规格、混凝土标号。 附件： 一、1993年-1998年部颁公路桥涵标准图 二、70~80年代部颁公路桥涵标准图（继续使用部分） 中华人民共和国交通部 1999年5月24日 附件一：1993年-1998年部颁公路桥涵标准图 1. JT/GQB001-93 | 装配式预应力混凝土斜空心板桥上部构造 | 跨径：10/13/16/20m；斜交角：0°-45°；荷载：汽车20级/挂车120t；净宽：2×净11.5/9.5/9/7m 2. JT/GQB002-93 | 装配式钢筋混凝土斜空心板桥上部构造 | 跨径：6.8/10/13m；斜交角：0°-45°；荷载：汽车20级/挂车120t；净宽：2×净11.5/9.5/9/7m 3. JT/GQB003-93 | 钢筋混凝土盖板 | 填土高度：3-4m 4. JT/GQB004-93 | 石拱涵 | 填土高度：3-6m；涵台：30号砂浆砌筑块石或30号混凝土 5. JT/GQB005-93 | 装配式后张法预应力混凝土工形组合梁斜桥 | 跨径：20m；斜交角：0.15°-45°；荷载：汽车20级/挂车120t；净宽：2×净11.5/9.5/9/7m 6. JT/GQB006-93 | 装配式后张法预应力混凝土工形组合梁斜桥 | 跨径：30m；斜交角：0.15°-45°；荷载：汽车20级/挂车120t；净宽：2×净11.5/9.5/9/7m 7. JT/GQB007-93 | 装配式后张法预应力混凝土工形组合梁斜桥 | 跨径：40m；斜交角：0.15°-45°；荷载：汽车20级/挂车120t；净宽：2×净11.5/9.75/9/7m 8. JT/GOB008-96 | 整体式钢筋混凝土连续板桥上部构造 | 跨径：4×16.4/13.4/10.4/8.3m；荷载：汽车20级/挂车120t；净宽：2×净11.5/9.75/9/7m 9. JT/GOB009-96 | 整体式钢筋混凝土连续板桥下部构造 | 墩高：6.8/10m；台高：3.4/5m；中路跨径：25/35/45m；荷载：汽车20级/挂车120t；净宽：2×净11.5/9.75/9/7m 10. JT/GOB010-96 | 装配式后张法部分预应力混凝土单基骨梁板上部构造 | 跨径：4×16.4/13.4/10.4/8.3m；荷载：汽车20级/挂车120t；净宽：2×净11.5/9.75/9/7m 11. JT/GQB011-96 | 装配式后张法部分预应力混凝土单悬背梁桥下部构造 | 墩高：6.8/10/12m；台高：5.7m；荷载：汽车20级/挂车120t；净宽：2×净11.5/9.75/9/7m 12. JT/GOR012-97 | 装配式预应力混凝土斜空心板桥下部构造 (配JT/GOB001-93使用) | 跨径：10/13/16/20m；斜交角：0°-45°；荷载：汽车20级/挂车120t；净宽：2×净11.5/9.75/9/7m 13. JT/CQB013-97 | 装配式后张法预应力混凝土工形组合梁斜桥下部构造 (配JT/GOB005-93, JT/GOB006-93, JT/GQB007-93使用) | 跨径：20/30/40m；斜交角：0.15°-45°；荷载：汽车20级/挂车120t；净宽：2×净11.5/9.75/9/7m 14. JT/CQB014-98 | 装配式后张法预应力混凝土工形组合架斜桥下部构造 | 跨径：6.8/10/12m；斜交角：0.15°-45°；荷载：汽车20级/挂车120t；净宽：2×净11.5/9.75/9/7m 15. JT/GQB015-98 | 舞魅混靓土国管箱桐 | 填土高：0.5-4.0m
