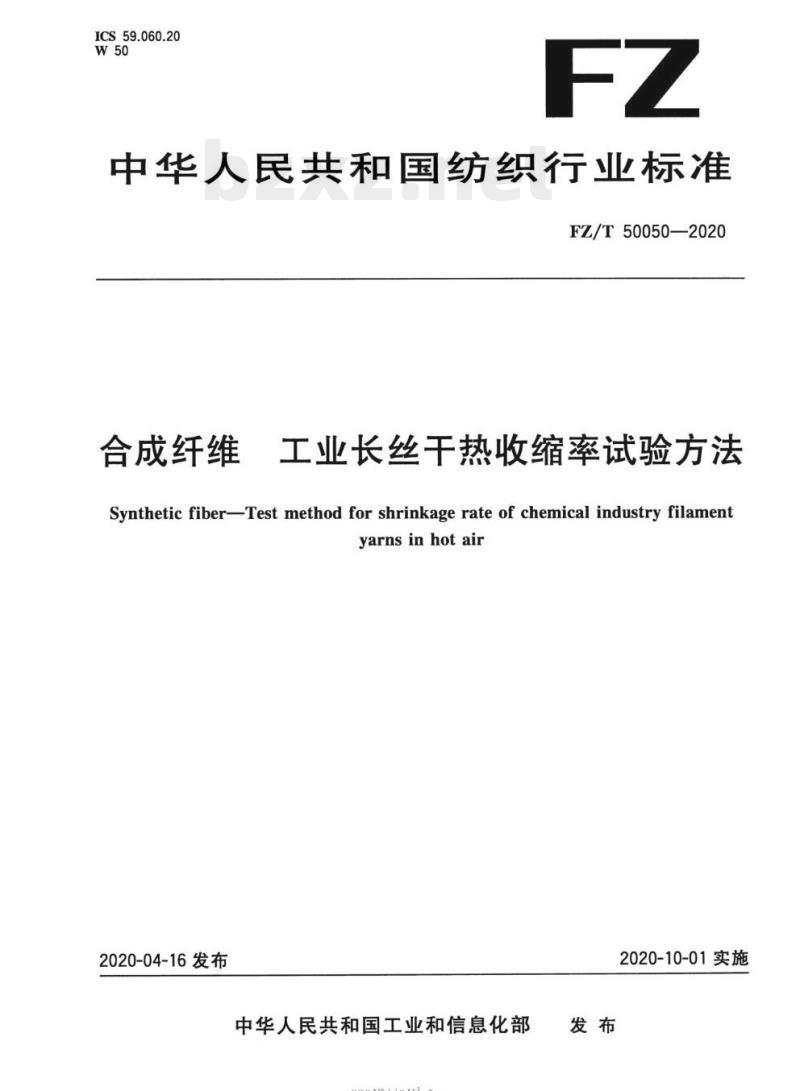

【FZ纺织行业标准】 合成纤维工业长丝干热收缩率试验方法

ICS59.060.20
中华人民共和国纺织行业标准
FZ/T50050-2020
合成纤维
工业长丝干热收缩率试验方法
Synthetic fiber-Test method for shrinkage rate of chemical industry filamentyarnsinhotair
2020-04-16发布
中华人民共和国工业和信息化部-rrKaeerKca-
2020-10-01实施

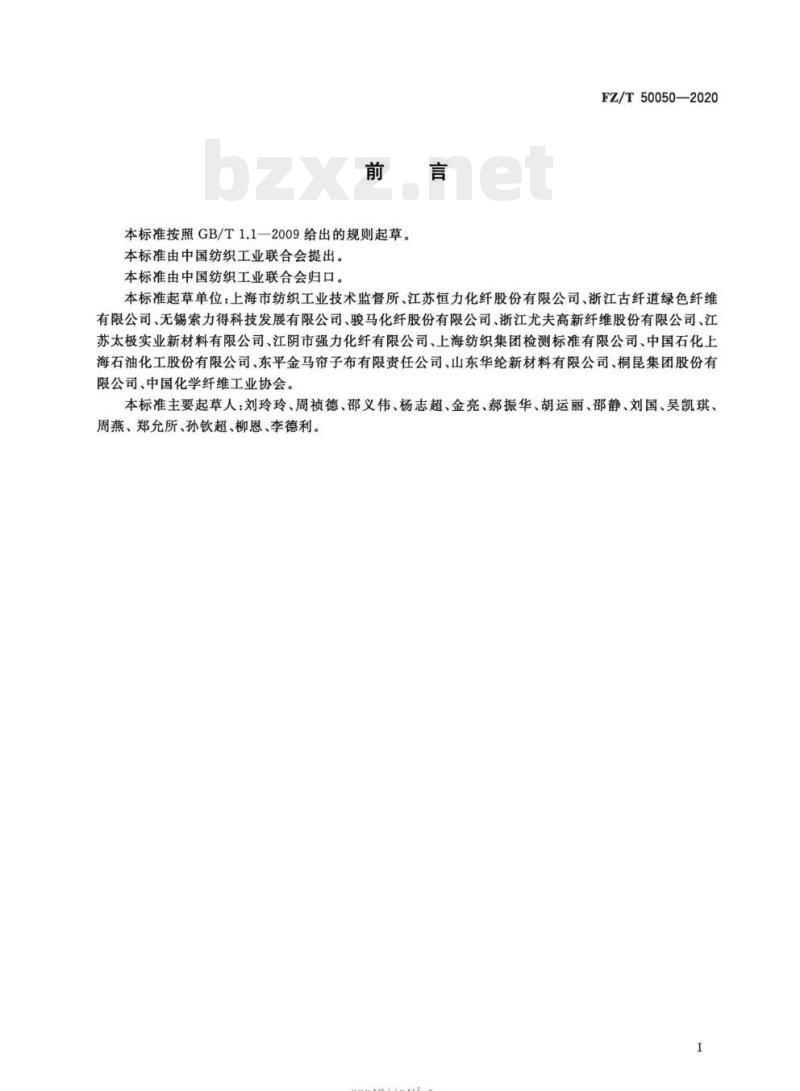

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由中国纺织工业联合会归口。FZ/T50050—2020
本标准起草单位：上海市纺织工业技术监督所、江苏恒力化纤股份有限公司、浙江古纤道绿色纤维有限公司、无锡索力得科技发展有限公司、骏马化纤股份有限公司、浙江尤夫高新纤维股份有限公司、江苏太极实业新材料有限公司、江阴市强力化纤有限公司、上海纺织集团检测标准有限公司、中国石化上海石油化工股份有限公司、东平金马帘子布有限责任公司、山东华纶新材料有限公司、桐昆集团股份有限公司、中国化学纤维工业协会。本标准主要起草人：刘玲玲、周祯德、邵义伟、杨志超、金亮、郝振华、胡运丽、邵静、刘国、吴凯琪、周燕、郑充所、孙钦超、柳恩、李德利。I
rrKaeeikAca

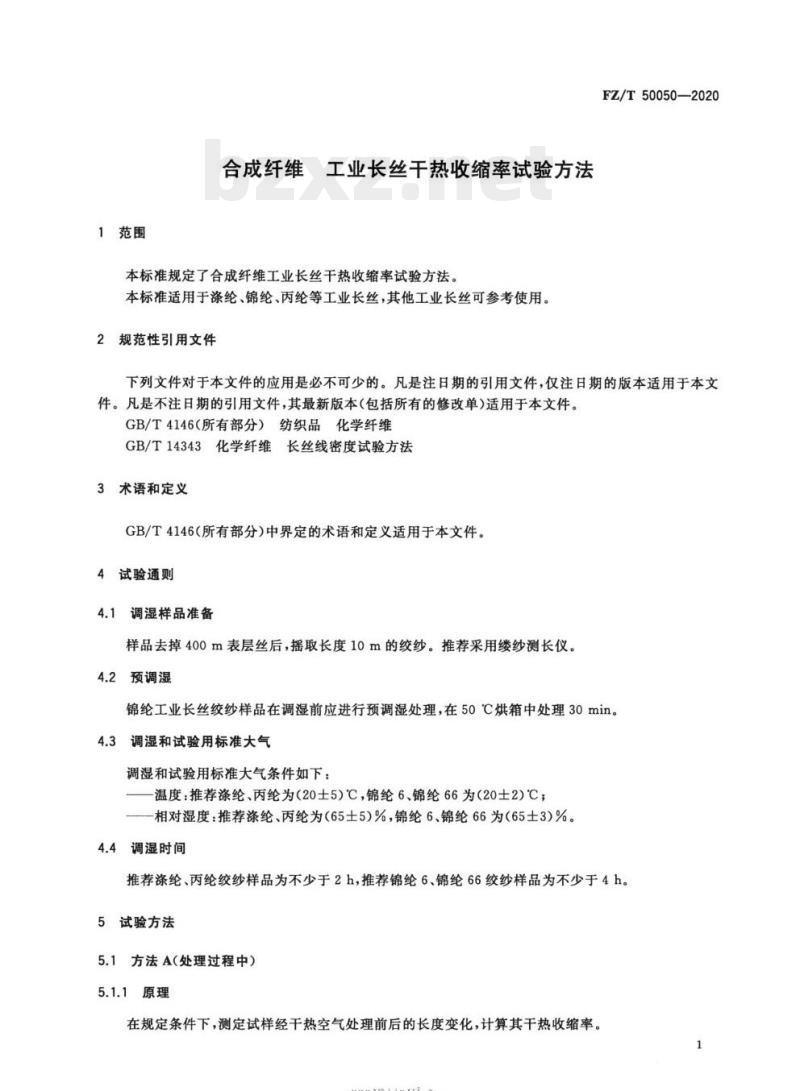

1范围
合成纤维、工业长丝于热收缩率试验方法本标准规定了合成纤维工业长丝干热收缩率试验方法。本标准适用于涤纶、锦纶、丙纶等工业长丝，其他工业长丝可参考使用。规范性引用文件
FZ/T50050—2020
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T4146（所有部分）纺织品化学纤维GB/T14343化学纤维长丝线密度试验方法3术语和定义
GB/T4146（所有部分）中界定的术语和定义适用于本文件。4试验通则
4.1调湿样品准备
样品去掉400m表层丝后，摇取长度10m的绞纱。推荐采用缕纱测长仪。4.2预调湿
锦纶工业长丝绞纱样品在调湿前应进行预调湿处理，在50℃烘箱中处理30min。4.3调湿和试验用标准大气
调湿和试验用标准大气条件如下：温度：推荐涤纶、丙纶为（20土5）℃，锦纶6、锦纶66为（20土2）℃：一相对湿度：推荐涤纶、丙纶为（65士5）%，锦纶6、锦纶66为（65士3)%。4.4调湿时间
推荐涤纶、丙纶绞纱样品为不少于2h，推荐锦纶6、锦纶66绞纱样品为不少于4h。5试验方法
5.1方法A（处理过程中）
5.1.1原理
在规定条件下，测定试样经干热空气处理前后的长度变化，计算其干热收缩率。1
-KaeerKAca-
FZ/T50050—2020

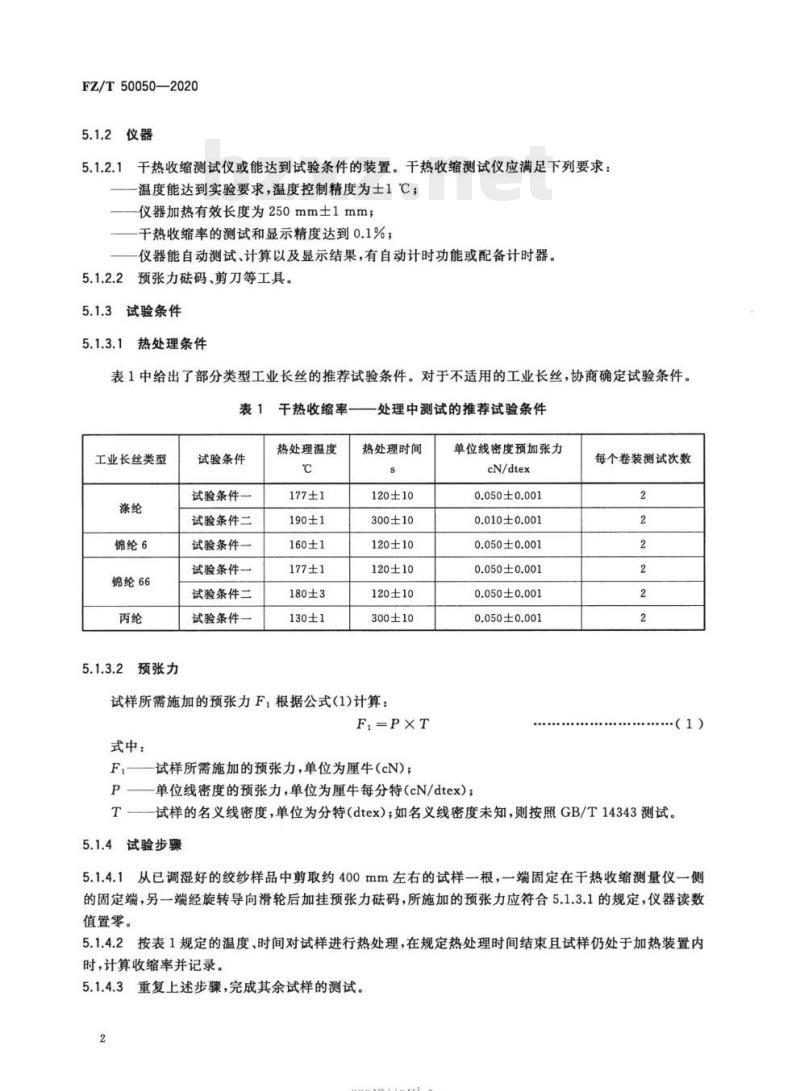

5.1.2仪器
5.1.2.1干热收缩测试仪或能达到试验条件的装置。干热收缩测试仪应满足下列要求：温度能达到实验要求，温度控制精度为士1℃；仪器加热有效长度为250mm士1mm；干热收缩率的测试和显示精度达到0.1%；仪器能自动测试、计算以及显示结果，有自动计时功能或配备计时器。5.1.2.2预张力码、剪刀等工具。5.1.3试验条件
热处理条件
表1中给出了部分类型工业长丝的推荐试验条件。对于不适用的工业长丝，协商确定试验条件。表1干热收缩率-
工业长丝类型
锦纶6
锦纶66
5.1.3.2预张力
试验条件
试验条件一
试验条件二
试验条件一
试验条件一
试验条件二
试验条件一
热处理温度
177±1
190±1
160±1
177±1
180±3
130±1
-处理中测试的推荐试验条件
热处理时间
120±10
300±10
120±10
120±10
120±10
300±10
试样所需施加的预张力F，根据公式（1)计算：F=PXT
式中：
试样所需施加的预张力，单位为厘牛（cN)；P
单位线密度预加张力
cN/dtex
0.050±0.001
0.010±0.001
0.050±0.001
0.050±0.001
0.050±0.001
0.050±0.001
单位线密度的预张力，单位为厘牛每分特（cN/dtex)；每个卷装测试次数
（1）
试样的名义线密度，单位为分特（dtex）；如名义线密度未知，则按照GB/T14343测试。5.1.4试验步骤
5.1.4.1从已调湿好的绞纱样品中剪取约400mm左右的试样一根，一端固定在于热收缩测量仪一侧的固定端，另一端经旋转导向滑轮后加挂预张力码，所施加的预张力应符合5.1.3.1的规定，仪器读数值置零。
按表1规定的温度、时间对试样进行热处理，在规定热处理时间结束且试样仍处于加热装置内时，计算收缩率并记录。
5.1.4.3重复上述步骤，完成其余试样的测试。2
rrKaeerKAca-

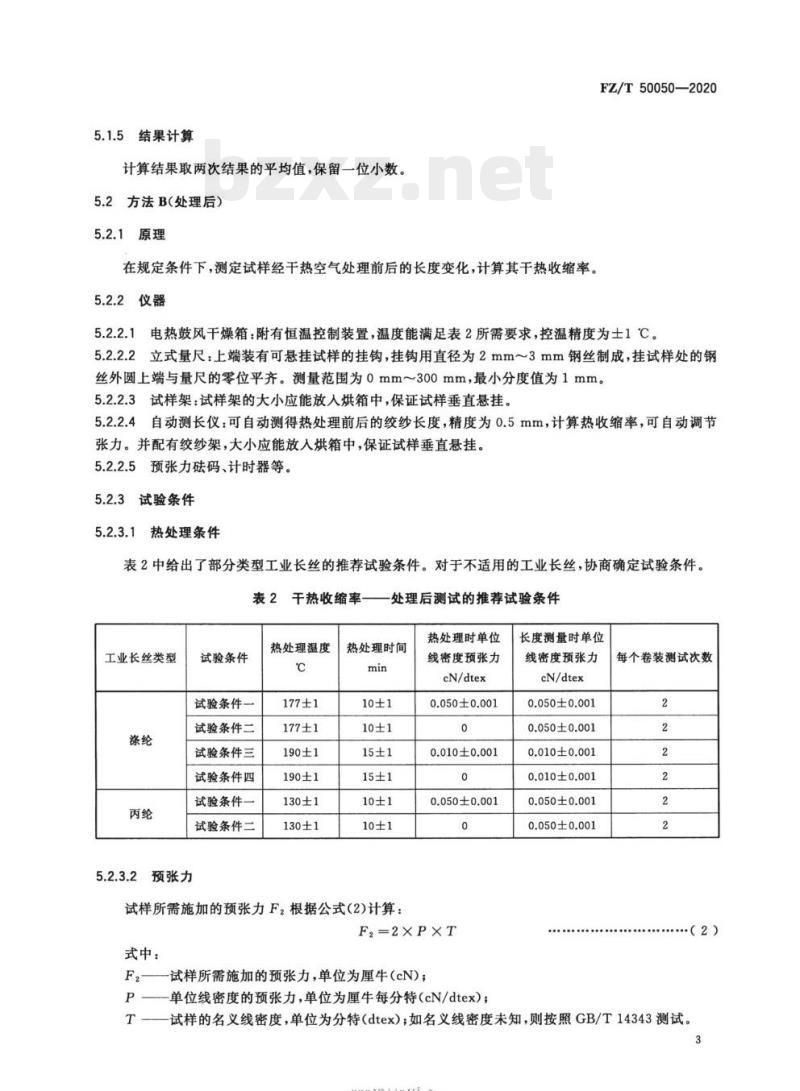

5.1.5结果计算
计算结果取两次结果的平均值，保留一位小数。5.2方法B（处理后）
5.2.1原理
在规定条件下，测定试样经干热空气处理前后的长度变化，计算其干热收缩率。5.2.2仪器
FZ/T50050—2020
5.2.2.1电热鼓风于燥箱：附有恒温控制装置，温度能满足表2所需要求，控温精度为士1℃5.2.2.2立式量尺：上端装有可悬挂试样的挂钩，挂钩用直径为2mm～3mm钢丝制成，挂试样处的钢丝外圆上端与量尺的零位平齐。测量范围为0mm～300mm，最小分度值为1mm。5.2.2.3试样架：试样架的大小应能放人烘箱中，保证试样垂直悬挂。5.2.2.4自动测长仪：可自动测得热处理前后的绞纱长度，精度为0.5mm，计算热收缩率，可自动调节张力。并配有绞纱架，大小应能放入烘箱中，保证试样垂直悬挂。5预张力磁码、计时器等。
5.2.3试验条件
热处理条件
表2中给出了部分类型工业长丝的推荐试验条件。对于不适用的工业长丝，协商确定试验条件。表2干热收缩率
热处理温度
工业长丝类型
试验条件
试验条件一
试验条件二
试验条件三
试验条件四
试验条件一
试验条件二
5.2.3.2预张力
177±1
177±1
190±1
190±1
130±1
130±1
处理后测试的推荐试验条件此内容来自标准下载网
热处理时间
试样所需施加的预张力F2根据公式（2)计算：热处理时单位
线密度预张力
eN/dtex
0.050±0.001
0.010±0.001
0.050±0.001
F2=2×P×T
式中：
F2一试样所需施加的预张力，单位为厘牛（cN)；P
一单位线密度的预张力，单位为厘牛每分特（cN/dtex)；长度测量时单位
线密度预张力
eN/dtex
0.050±0.001
0.050±0.001
0.010±0.001
0.010±0.001
0.050±0.001
0.050±0.001
每个卷装测试次数
.（2）)
T——试样的名义线密度，单位为分特（dtex)；如名义线密度未知，则按照GB/T14343测试。3
-rrKaeerKca-
FZ/T50050—2020
5.2.4试验步骤
5.2.4.1试样制备
从已调湿好的绞纱样品中剪取约550mm左右的长丝一根，将其两端合拼打结，形成周长近500mm的丝环，这个丝环即为一份试样。5.2.4.2试样处理前长度的测量
测量试样的处理前长度，测量方法可采用下述两者之一。手工测长度。将试样挂在立式量尺的挂钩上，在丝环下端小心地加挂预张力码，所施加的长度测量预张力应符合5.2.3.1的要求，平视挂钩外圆上端和与其在同一水平的立式量尺刻度，读取试样处理前长度L。，采用0.5单位修约法修约到一位小数，并记录。仪器测长度。将试样挂在测量仪所配绞纱架上，将绞纱架放入自动测长仪内，按5.2.3.1规定设置长度测量预张力，读取试样处理前长度L，采用0.5单位修约法修约到一位小数，测量完毕后注意保存测量数据。
5.2.4.3试样的热处理
将试样悬挂在试样架或者绞纱架上，按照5.2.3.1规定在试样下端施加相应的热处理预张力。待烘箱温度达到规定的温度后，将试样架或者绞纱架放人烘箱中，待烘箱再次达到规定的温度后开始计时。经规定时间热处理之后，从烘箱中取出试样架或者绞纱架。热处理过程中注意试样之间不应缠结，试样不脱落，不与烘箱内壁直接接触。5.2.4.4试样热处理后平衡
从烘箱中取出的试样架或者绞纱架，放在4.3规定的标准大气中，将试样悬挂平衡30min。5.2.4.5试样处理后长度的测量
将平衡后的试样按5.2.4.2的测量方法，测量试样的处理后长度Ls，采用0.5单位修约法修约到一位小数。
5.2.5结果计算
干热收缩率按公式（3)计算：
式中：
S试样的干热收缩率；
L。- Ls ×100%
L。—试样处理前的长度，单位为毫米（mm）；Ls—试样处理后的长度，单位为毫米（mm）。计算结果取两次测试的算术平均值，保留一位小数。6试验报告
试验报告包括：
rrKaeerKca-
·（3）
样品的名称、规格；
所使用的标准（包括发布或出版年号）；采用的试验方法及试验条件。当采用方法B时，应注明长度测量的方式；实验室样品的测试结果；
经协商后对试验步骤的修改提示及其他与本标准不一致的部分；观察到的异常现象；
试验人员和日期。
-KaeerKAca-
FZ/T50050—2020
