【FZ纺织行业标准】 化学纤维长丝接触瞬间凉感性能试验方法

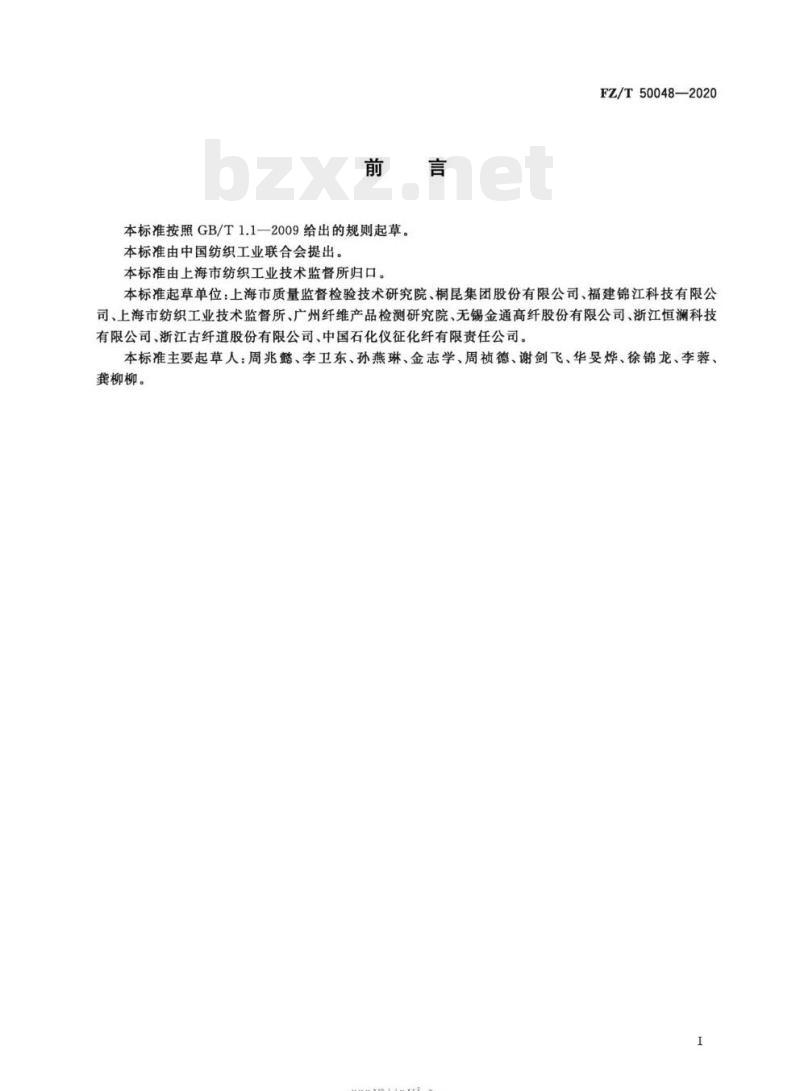

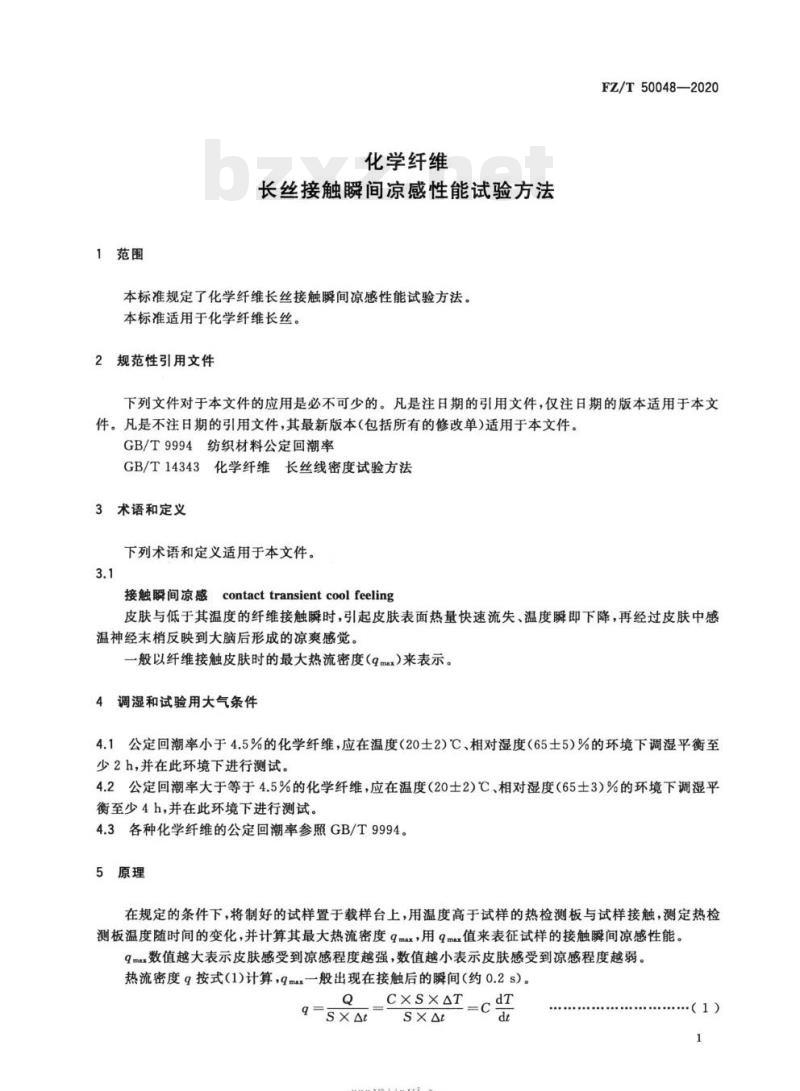

中华人民共和国纺织行业标准 FZ/T50048-2020 化学纤维长丝接触瞬间凉感性能试验方法 (Man-made filament yarns-Test method for cool feeling in contact) 发布日期：2020-04-16 实施日期：2020-10-01 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。 本标准起草单位：上海市质量监督检验技术研究院、桐昆集团股份有限公司、福建锦江科技有限公司、上海市纺织工业技术监督所、广州纤维产品检测研究院、无锡金通高纤股份有限公司、浙江恒澜科技有限公司、浙江古纤道股份有限公司、中国石化仪征化纤有限责任公司。 本标准主要起草人：周兆懿、李卫东、孙燕琳、金志学、周祯德、谢剑飞、华烨、徐锦龙、李蓉、龚柳柳。 1 范围 本标准规定了化学纤维长丝接触瞬间凉感性能试验方法。本标准适用于化学纤维长丝。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 9994 纺织材料公定回潮率 GB/T 14343 化学纤维长丝线密度试验方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 接触瞬间凉感 (contact transient cool feeling) 皮肤与低于其温度的纤维接触瞬时，引起皮肤表面热量快速流失、温度瞬即下降，再经过皮肤中感温神经末梢反映到大脑后形成的凉爽感觉。一般以纤维接触皮肤时的最大热流密度 (qmx) 来表示。 4 调湿和试验用大气条件 4.1 公定回潮率小于4.5%的化学纤维，应在温度 (20 $pm$ 2) ℃、相对湿度 (65 $pm$ 5) %的环境下调湿平衡至少2h，并在此环境下进行测试。 4.2 公定回潮率大于等于4.5%的化学纤维，应在温度 (20 $pm$ 2) ℃、相对湿度 (65 $pm$ 3) %的环境下调湿平衡至少4h，并在此环境下进行测试。 4.3 各种化学纤维的公定回潮率参照 GB/T 9994。 5 原理 在规定的条件下，将制好的试样置于载样台上，用温度高于试样的热检测板与试样接触，测定热检测板温度随时间的变化，并计算其最大热流密度 qmx，用 qmx 值来表征试样的接触瞬间凉感性能。qmx数值越大表示皮肤感受到凉感程度越强，数值越小表示皮肤感受到凉感程度越弱。 热流密度 q 按式（1）计算，qmx 一般出现在接触后的瞬间（约0.2s）。 (1) q = Q / (S * At * dT) 式中： q：热流密度，单位为焦耳每平方厘米秒/（cm²·s）； Q：热检测板与试样接触后传递的热量，单位为焦耳（J）； S：热检测板面积，单位为平方厘米（cm²）； At：热检测板每平方厘米面积的热容量，为（4.2 $pm$ 0.1）×10⁻¹ J/（℃·cm²）； dT：热检测板温度的变化量，单位为摄氏度（℃）。 6 仪器和工具 6.1 热效应测试仪，主要技术指标如下： 热检测板：由铜板紧贴绝热材料及温度传感器组成（示意图见图1），质量为（90 $pm$ 1）g，铜板面积为（5 $pm$ 0.2）cm²；可加热至规定温度并保持恒温，可检测0.2s触落温差时的导热量，温度传感器测量精度为0.1℃； 注：铜板厚度约为1.20mm。 加热板：能为热检测板加热至规定温度并保持恒温。 载样台：表面为金属材质的基板且应保持平整，能保持恒温。 6.2 缕纱测长仪，主要性能如下：带有可以调节张力的装置和往复导丝装置；带有可以调节速度的装置以保证张力波动在许可范围；纱框周长为 (1.000 $pm$ 0.002) m；记录摇纱圈数的装置；带有温度传感器。 6.3 钢梳：10针/cm。 6.4 胶带。 6.5 钢直尺：精度为1mm。 6.6 张力夹：(15.0 $pm$ 0.2) g、(100 $pm$ 2) g。 6.7 剪刀。 7 试样制备 7.1 用缕纱测长仪按式（2）计算的圈数绕取纱。 (2) n = m / (T * 10⁻⁴) 式中： n：卷绕圈数，精确到整数； m：卷绕长丝质量，其值为2.0g； T：长丝名义线密度，单位为分特（dtex）。如未知名义线密度，则按 GB/T 14343 规定测试。 7.2 待纤维绕取好后，用钢梳在缕纱各节点处前后梳理纤维，以保证纤维均匀有序排列，同时用钢直尺测量缕纱宽度，使纤维绕取宽度控制在 (35 $pm$ 1) mm。 7.3 选取缕纱上的两处位置，分别用胶带固定，保证两胶带间的距离为 20cm~30cm。在两端胶带上各夹持一个15g的张力夹（如弹力丝，则为100g的张力夹），此时第一个试样制作完成。在缕纱上的不同部位，用相同方法制作第二个试样。 7.4 在两个张力夹外侧剪下制取的试样。 7.5 按第4章的规定对试样进行调湿平衡。 8 试验步骤 8.1 开启热效应测试仪，预热至少30min，使仪器达到稳定状态。 8.2 设置加热板温度35℃，待其温度达到设定温度并保持稳定后，将热检测板置于加热板上（铜板朝下），对热检测板进行加热。 8.3 设置载样台金属基板的温度为20℃，将带有张力夹的试样平铺在载样台，使试样保持张力。 8.4 当加热板和热检测板均达到35℃且保持稳定后，启动试验开关，迅速将热检测板平移并放置在试样上，记录试样的 qmx 值，单位为焦耳每平方厘米秒 [J/(cm²·s)]，精确到0.001 J/(cm²·s)。 9 结果处理 计算2个试样测量值 qmx 的平均值，修约至两位小数。 10 试验报告 试验报告应包括下列内容： a) 试样信息：产品名称、名义线密度、规格、批号等； b) 本标准的编号； c) 仪器型号及试验条件； d) 试验结果，qmx 平均值； e) 试验日期； f) 任何偏离本标准的试验现象。
