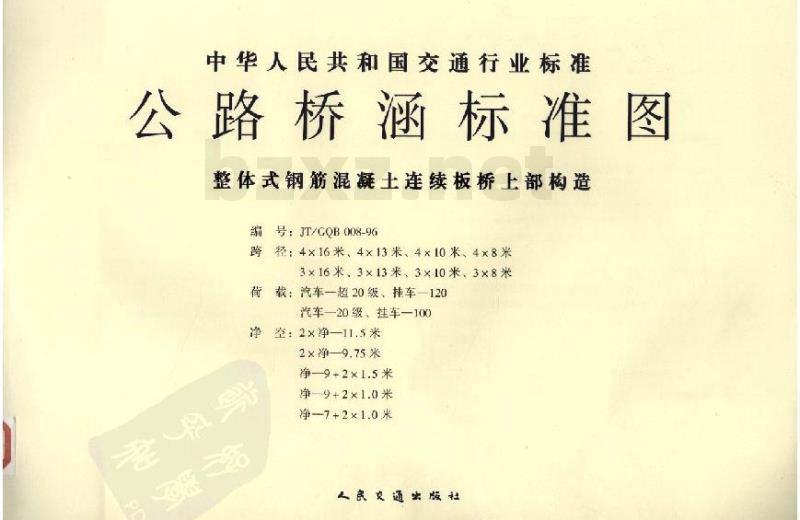

中华人民共和国交通行业标准
公路桥涵标准图

【编号：JT/GOB008-96】
整体式钢筋混凝土连续板桥上部构造
跨径：4×16米、4×13米、4×10米、4×8米；3×16米、3×13米、3×10米、3×8米
荷载：汽车20级、挂车120级/100级
净空：2×净宽-11.5米、2×净宽-9.75米、净高-9+2×1.5米、净高-9+2×1.0米、净高-7+2×1.0米等规格

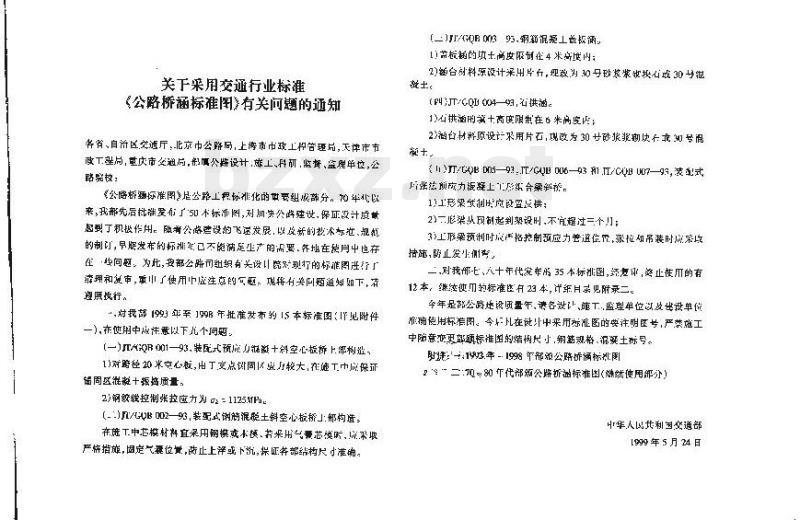

关于采用交通行业标准《公路桥涵标准图》有关问题的通知

各省、自治区交通厅，北京、上海、天津市政管理局，重庆市交通局，部属公路设计、建设、科研、监督、监理单位，公路院校：

《公路桥涵标准图》是公路工程建设的重要组成部分。自70年代以来，交通部先后批准发布了多本标准图，对我国公路建设及设计质量起到了积极作用。但随着公路建设的快速发展以及新技术的应用、新规制的制订，早期发布的标准已无法完全满足当前的生产需要，部分标准也存在一定的更新需求。为此，交通部公路司组织有关设计院对现行标准图进行了整理和审核。现将有关问题通知如下，请遵照执行：

一、关于我部1993年至1998年批准发布的15本标准图（见附件一），在使用中需注意以下事项：
（一）JTGQ001-93 装配式预应力混凝土空心板桥上部构造：
1. 对于跨径20米以上的空心板，由于端部支承区受力较大，施工中应保证支承区的混凝土质量。
2. 钢筋张拉应力控制为 1125 MPa。
（二）JTGQ002-93 装配式钢筋混凝土空心板桥上部构造：
施工中芯模材料宜采用钢模；若使用木模，应采取严格措施固定，防止变形或下沉，保证结构尺寸准确。
（三）JTGQ003-93 钢筋混凝土箱梁上部构造：
1. 板梁的填土高度限制在4米以内。
2. 垫层材料原设计采用片石，现改为30号砂浆配合30号碎石。
（四）JTGQ004-93 石排或混凝土护岸：
1. 填石高度限制在6米以内。
2. 垫层材料原设计采用片石，现改为30号砂浆配合30号碎石。
（五）JTGQ005-93 等装配式预应力连续板桥：
1. 预制构件应设置吊装点。
2. 从预制到架设的时间不宜超过三个月。
3. 预制时应严格控制预应力管道的位置，张拉及吊装时应采取措施防止侧弯。

二、关于我部70-80年代发布的35本标准图，经复核，路政部门仍可使用的有12本，已停止使用的有23本，具体见附件二。

今年是部公路质量年，请各设计、施工、监理单位严格使用标准图。凡在设计中采用标准图的，务必注明；严禁在施工中擅自变更标准图的结构尺寸、钢筋规格及混凝土标号。

中华人民共和国交通部
1999年5月24日
