FZ/T90082.5
中华人民共和国纺织行业标准
有梭织机用层压木侧板和投梭棒物理力学试验方法顺纹胶层抗剪强度
1·主题内容
FZ/T90082.5—95
代替FJ1138.5--87
933983
本标准规定了测试有梭织机用层压木侧板和投梭棒顺纹胶层抗剪强度的试样、试验仪器、试验程序和结果计算。
2定义
层压木侧板和投梭棒的顺纹胶层抗剪强度，是指沿层压木试样木材纹理方向胶层抵抗剪应力的最大能力。
3试样

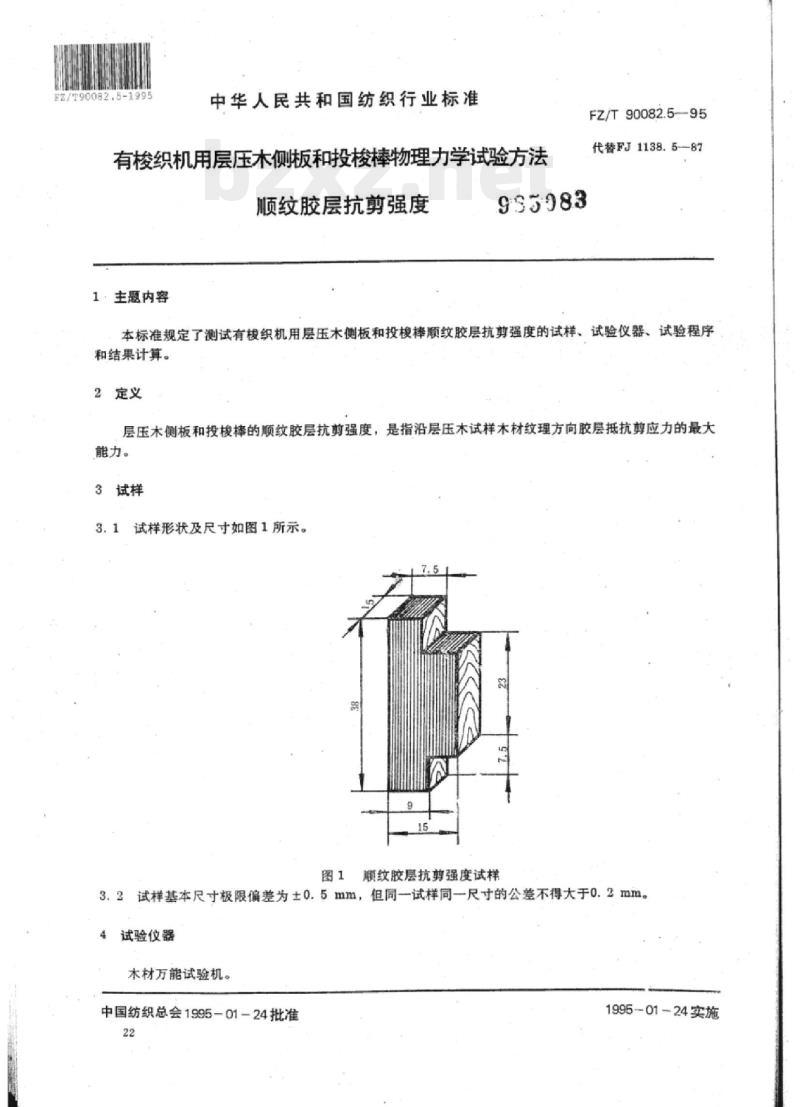

3.1试样形状及尺寸如图1所示。图1
顺纹胶层抗剪强度试样
3.2试样基本尺寸极限偏差为±0.5mm，但同一试样同一尺寸的公差不得大于0.2mm。试验仪器
木材万能试验机。
中国纺织总会1995-01-24批准
1995-0124实施
试验程序
FZ/T90082.5—95
5.1用分度值为0.02mm的游标卡尺测量试样受剪面宽度b和长度l，精确至0.1mm；计算其面积，精确至1mm。

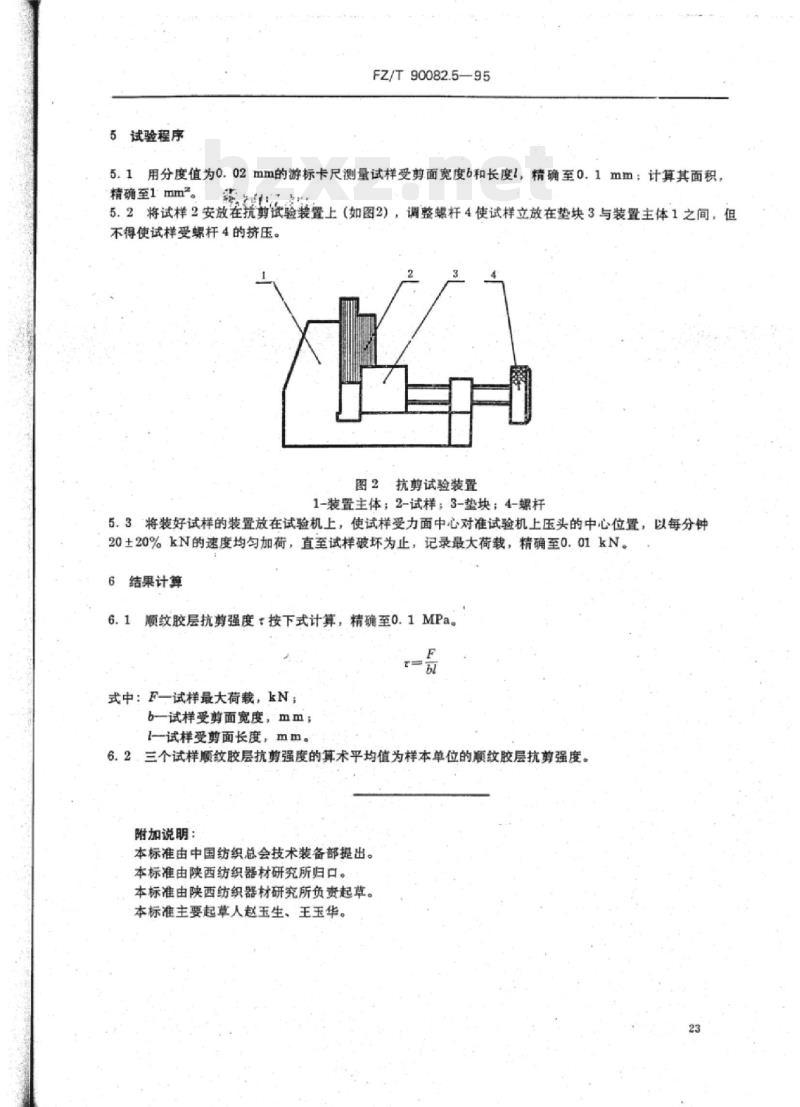

5.2将试样2安放在抗剪试验装置上（如图2），调整螺杆4使试样立放在垫块3与装置主体1之间，但不得使试样受螺杆4的挤压。
图2抗剪试验装置
1-装置主体；2-试样，3-垫块：4-螺杆5.3将装好试样的装置放在试验机上，使试样受力面中心对准试验机上压头的中心位置，以每分钟20±20%kN的速度均匀加荷，直至试样破坏为止，记录最大荷载，精确至0.01kN。6结果计算
6.1顺纹胶层抗剪强度：按下式计算，精确至0.1MPa。A
式中：F一试样最大荷载，kN；wwW.bzxz.Net
b-试样受剪面宽度，mm；
[一试样受剪面长度，mm。
6.2.三个试样顺纹胶层抗剪强度的算术平均值为样本单位的顺纹胶层抗剪强度。附加说明：
本标准由中国纺织总会技术装备部提出。本标准由陕西纺织器材研究所归口。本标准由陕西纺织器材研究所负责起草。本标准主要起草人赵玉生、王玉华。23
