【JT交通运输标准】 内河船用电梯第3部分:试验方法和检验规则

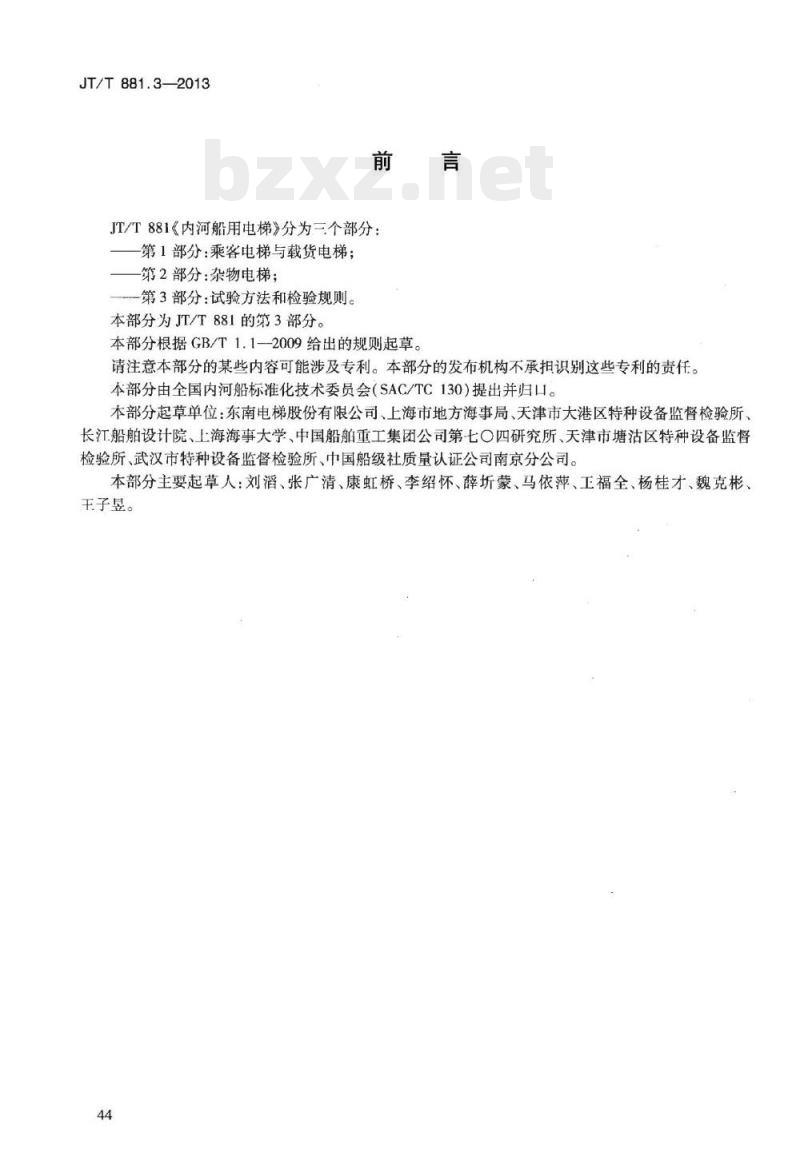

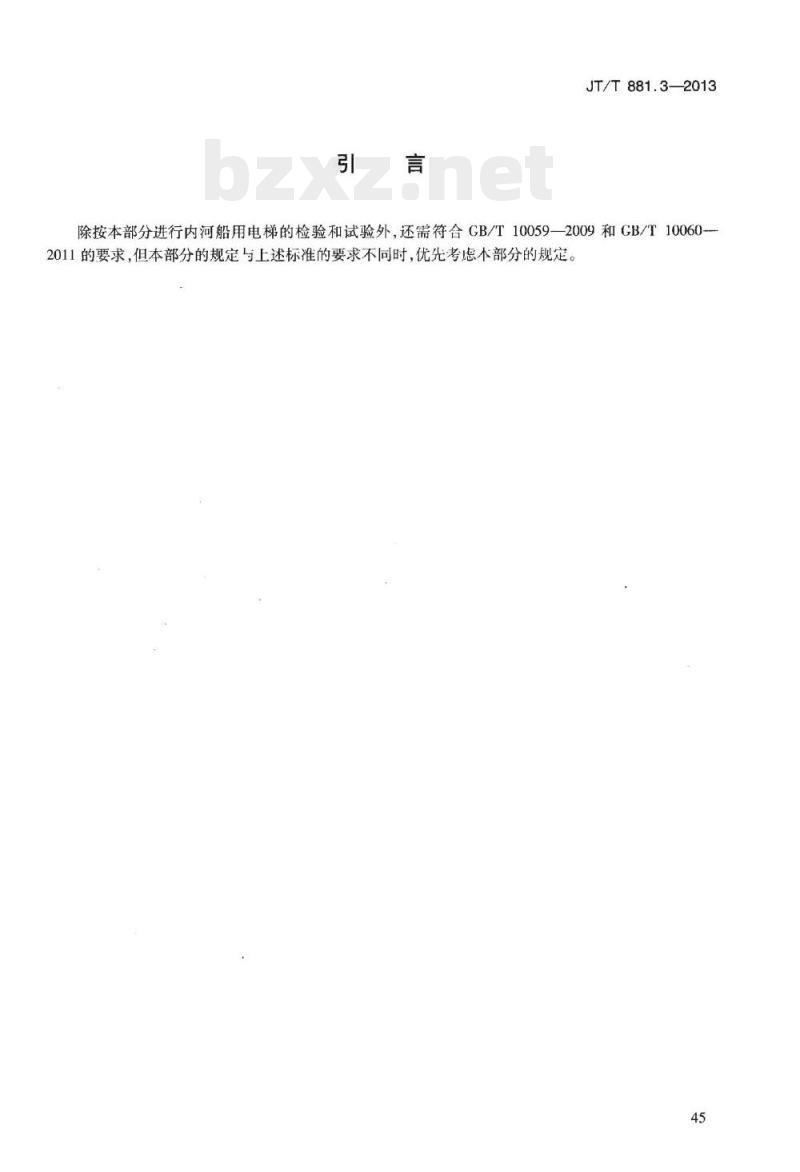

中华人民共和国交通运输行业标准 JT/T881.3—2013 内河船用电梯 第3部分：试验方法和检验规则 Inland ship lifts-Part 3: Test methods and inspection regulations 2013-10-09发布 2014-01-01实施 中华人民共和国交通运输部 前言 JT/T881《内河船用电梯》分为三个部分：第1部分：乘客电梯与载货电梯；第2部分：杂物电梯；第3部分：试验方法和检验规则。本部分为JT/T881的第3部分。 本部分根据GB/T1.1-2009给出的规则起草。本部分由全国内河船标准化技术委员会（SAC/TC130）提出并归口。本部分起草单位：东南电梯股份有限公司、上海市地方海事局、天津市大港区特种设备监督检验所、长江船舶设计院、上海海事大学、中国船舶重工集团公司第七○四研究所、天津市塘沽区特种设备监督检验所、武汉市特种设备监督检验所、中国船级社质量认证公司南京分公司。本部分主要起草人：刘滔、张广清、康虹桥、李绍怀、薛圻蒙、马依萍、工福全、杨桂才、魏克彬、王子昱。 引言 除按本部分进行内河船用电梯的检验和试验外，还需符合GB/T10059—2009和GB/T10060-2011的要求，但本部分的规定与上述标准的要求不同时，优先考虑本部分的规定。 1 范围 本部分规定了内河船用电梯（以下简称“电梯”），包括乘客电梯、载货电梯和杂物电梯的试验方法、检验项目和检验规则。本部分适用于JT/T881.1规定的内河船用曳引式电梯、内河船用液压电梯和JT/T881.2规定的内河船用杂物电梯。 2 规范性引用文件 下列文件对本文的应用是必不可少的。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文。 GB/T1.1-2009 GB/T10059-2009 GB/T10060-2011 GB7588 电梯制造与安装安全规范 GB21240 液压电梯制造与安装安全规范 GB/T24474 电梯乘运质量测量 JT/T881 内河船用电梯 3 试验条件 3.1 电梯的试验应在下列条件下进行： a) 振动：振动频率0Hz~25Hz，全幅值不大于2mm；船舶横向倾斜、纵向倾斜应符合相关规范要求； b) 试验环境温度：10±45℃； c) 试验环境相对湿度不超过95%，如有可能在电气设备上产生凝露，应采取相应措施。 3.2 试验仪器和量具应在计量检定合格或校准的有效期内，测量精确度应满足下列要求： a) 质量、力、距离、速度为1%； b) 电压、电流为±5%； c) 温度为±5℃； d) 记录设备应能检测到0.01s变化的信号。 3.3 电梯加速度、减速度、振动和噪声的试验用仪器的性能应满足GB/T24474-2009中4.2和4.5的规定。 4 试验方法 4.1 尺寸：用长度量具测量电梯和部件设备的结构尺寸。 4.2 外观 4.2.1 查看电梯整体和部件设备。电梯应标牌齐全、接线正确、电缆走向合理、电梯整机配套完整；部件设备应贴附标牌、外形完整。 4.2.2 查看轿厢、轿门、层门及其他可见部分。表面应平整，外表面不应有大于3mm的凹进或凸出部分，涂漆部分应色泽均匀、无漆膜脱落。 4.2.3 电梯信号显示应明亮，各种标识应清晰。 4.2.4 检查电梯紧固件，不应有脱落或松动现象。 4.3 材料 4.3.1 检查电梯结构和部件设备的材料证明文件，材料应符合《材料与焊接规范》的适用要求或为船检机构接受的其他材料。 4.3.2 检查导向轮轴的材料证明文件，材料强度不应低于45号钢。 4.3.3 检查黑色金属表面处理技术文件。 4.3.4 检查焊接材料证明文件。焊接材料的物理性能不应低于母材。 4.4 供电系统、错相保护装置 将电源总输入线分别断去一相和交换相序后再接通电源，按召唤箱上各层站按钮，电梯应不能工作。 4.5 限速器—安全钳 4.5.1 限速器 4.5.1.1 人为动作限速器的电气安全装置，电梯应停止运行。 4.5.1.2 审查限速器动作速度校验报告，报告上的动作速度应和限速器铭牌上的相关参数相符。如有必要，采用便携式限速器测试仪器测量限速器的动作速度。 4.5.2 轿厢安全钳 4.5.2.1 试验应在下列条件下进行： a) 瞬时式安全钳，轿厢装有均匀分布的额定载重量； b) 渐进式安全钳，轿厢装有均匀分布的125%额定载重量。 4.5.2.2 短接限速器的电气安全装置，轿厢以检修速度下行，人为动作限速器，此时限速器应能提拉安全钳，安全钳的电气安全装置动作，电梯应停止运行；再将安全钳的电气安全装置短接，使轿厢继续下行，安全钳应夹紧导轨使轿厢制停，电梯驱动主机继续运转直至钢丝绳与引轮打滑。 4.5.2.3 如果电梯涉及GB7588或GB21240中8.2.2所列特殊情况（即轿厢面积超出规定标准），对瞬时式安全钳，应以轿厢实际载重量达到了轿厢面积按标准规定的额定载重量进行动作试验；对渐进式安全钳，取125%额定载重量与轿厢实际载重量达到规定载重量两者中的较大值进行动作试验。 4.5.3 对重/平衡重安全钳 试验应在轿厢空载向上运行的条件下进行。短接限速器的电气安全装置，对重/平衡重以检修速度下行，人为动作限速器，此时限速器应能提拉安全钳并使安全钳动作，安全钳应夹紧导轨使对重/平衡重制停，电梯驱动主机继续运转直至钢丝绳与引轮打滑。 4.6 缓冲器 缓冲器的固定应牢靠，并与电梯技术参数相适应。耗能型缓冲器液位应正确，有验证柱塞复位的电气安全装置。 4.7 极限开关 4.7.1 电梯处于检修运行状态，短接上、下减速开关（如有）和上、下限位开关，分别持续按压上行和下行检修按钮，电梯以检修速度向上和向下运行超越上、下极限工作位置，极限开关在轿厢接触缓冲器前应动作，电梯应停止运行。 4.7.2 测量极限开关的动作距离，该开关在轿厢或对重接触缓冲器前起作用，并且保证在缓冲器被压缩期间，极限开关仍能保持动作状态。 4.8 轿厢上行超速保护装置 4.8.1 轿厢空载，以额定速度上行，人为触发减速元件动作，同时切断驱动设备供电，轿厢上行超速保护装置应能使轿厢减速并停止。 4.8.2 轿厢上行超速保护装置动作的电气安全装置动作后，除非人工复位，否则电梯应不能启动或继续运行。 4.9 轿厢载重保持能力 轿厢停在底层层站，轿厢内装载125%额定载重量，历时10min，轿厢应保持静止。如果电梯涉及GB7588或GB21240中8.2.2所列特殊情况，按轿厢实际载重量达到标准规定载重量后，轿厢应保持静止。 4.10 电梯平衡系数 电引式电梯的平衡系数可采用下列任一种方法进行检查： a) 称重法：分别称出轿厢质量和对重质量。按式(1)计算电梯平衡系数：q = |Q-G| / (Q+G) × 100% b) 测量电流法：轿厢内加载50%额定载重量，测量电梯上行和下行电流值，如电流值不相等，则从轿厢内取出Q2重量，使电梯上行和下行电流值相等。按式(2)计算电梯平衡系数：q = |Q-Q2| / (Q+Q2) × 100% c) 作图法：轿厢载有空载、30%、40%、45%、50%、60%、70%、100%额定载重量上、下运行，当轿厢与对重运行到同一水平位置时，交流电动机仅测量电流，直流电动机测量电流并同时测量电压。然后绘制电流（或电压）—负载曲线，以向上、向下运行曲线的交点来确定平衡系数。 4.11 层门与轿门的关闭 4.11.1 打开任意一处层门或轿门，按召唤箱按钮或操纵箱层站按钮，电梯应不能启动或继续运行。 4.11.2 电梯处于工作状态，用三角钥匙打开任意一处层门，电梯应不能启动或继续运行。
