【JT交通运输标准】 道路甩挂运输车辆技术要求第2部分:半挂车

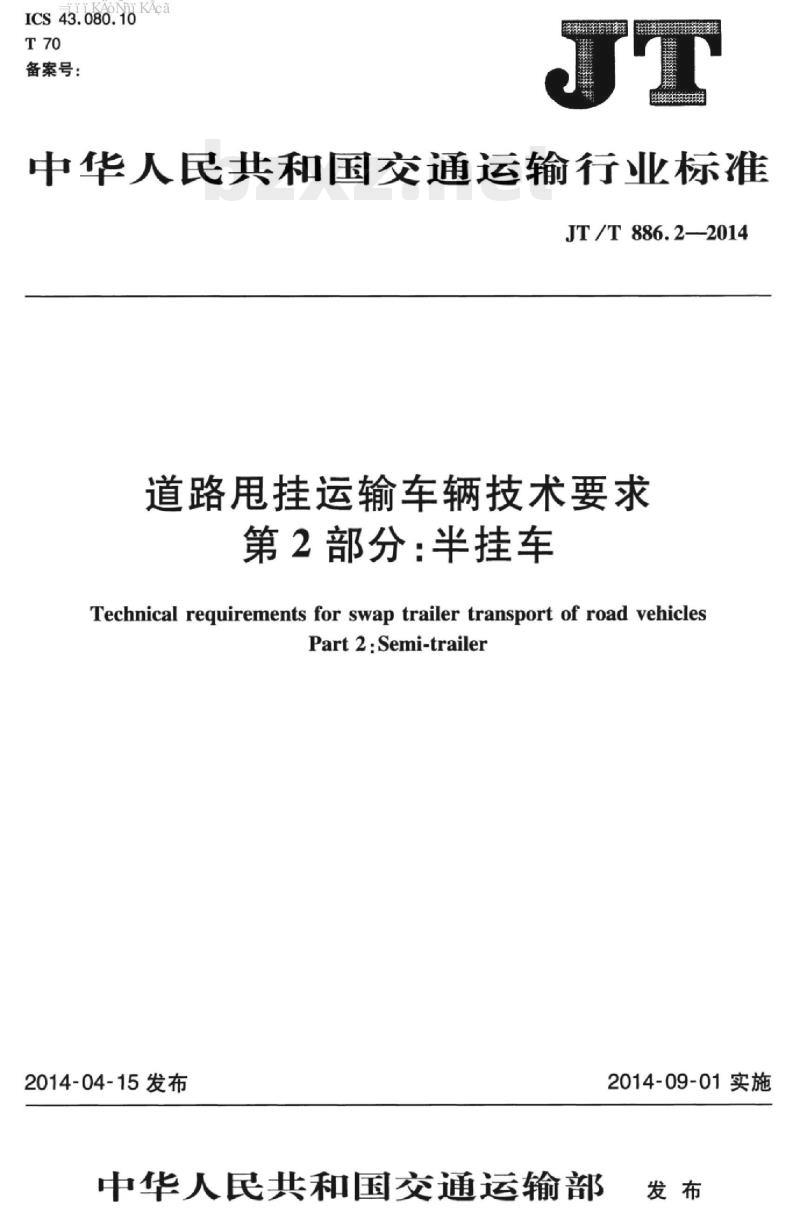

中华人民共和国交通运输行业标准 JT/T 886.2—2014 道路甩挂运输车辆技术要求 第2部分：半挂车 Technical requirements for swap trailer transport of road vehicles Part 2: Semi-trailer 发布日期：2014-04-15 实施日期：2014-09-01 前言 JT/T 886《道路甩挂运输车辆技术要求》分为两个部分：第1部分：半挂牵引车；第2部分：半挂车。本部分为JT/T 886的第2部分。 本部分按照 GB/T 1.1—2009 给出的规则起草。本部分由中华人民共和国交通运输部运输司提出。本部分由全国汽车标准化技术委员会挂车分技术委员会（SAC/TC 114/SC 13）归口。本部分起草单位：交通运输部公路科学研究院、中集车辆（集团）有限公司、山东迅力特种汽车有限公司。本标准主要起草人：张红卫、张学礼、董金松、洪光、周刚、区传金、宗成强、张浩、付明新。 1 范围 JT/T 886的本部分规定了道路甩挂运输半挂车的基本要求、配置要求、匹配尺寸要求以及结构与主要参数。本部分适用于道路甩挂运输半挂车的生产与使用管理。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 1589 道路车辆外廓尺寸、轴荷及质量限值 GB/T 3730.1 汽车和挂车类型的术语和定义 GB/T 3730.2 道路车辆质量词汇和代码 GB/T 3730.3 汽车和挂车的术语及其定义 GB/T 4606 50号牵引销的基本尺寸和安装、互换性尺寸 GB/T 5053.1—2006 道路车辆牵引车与挂车之间电连接器7芯24V标准型（24N） GB/T 5922 汽车轮胎动平衡试验方法 GB 7258 机动车运行安全技术条件 GB/T 13594 货运挂车气压制动系统技术要求和试验方法 GB/T 13881 道路车辆牵引车与挂车之间的电连接器 GB/T 18505 汽车轮胎动平衡试验方法 GB 18565 营运车辆综合性能要求和试验方法 GB/T 20070 道路车辆牵引车和挂车之间的电气和气动连接 GB/T 20716.1 道路车辆牵引车与半挂车之间机械连接互换性 GB/T 26777 挂车支承装置 JT/T 475 挂车车轴 JT/T 487 机动车和挂车防抱制动性能和试验方法 JT/T 885 营运半挂车安全性能要求与检测方法 ISO 4009 道路车辆牵引车前端梁上的气制动连接器、电连接器和ABS系统连接器的固定排列顺序 3 术语和定义 GB/T 3730.1、GB/T 3730.2、GB/T 3730.3 界定的术语和定义适用于本文件。 4 基本要求 4.1 国产车辆应列入《车辆生产企业及产品公告》并具备汽车产品强制认证（3C）证书，进口车辆应具备3C证书。 4.2 半挂车外廓尺寸、轴荷、质量限值以及运行安全要求应符合 GB 1589、GB 7258、GB 18565 等标准规定。 4.3 半挂车在无牵引状态下的安全要求应满足 JT/T 885 的规定。 4.4 半挂车宜分为集装箱运输半挂车、厢式半挂车和栏板半挂车三种形式。 4.5 半挂车应安装子午线轮胎，宜使用无内胎子午线轮胎或宽断面单胎，各轮胎负荷之和应满足轴荷要求。 4.6 半挂车前端梁上的气制动连接器、电连接器和ABS系统连接器的固定排列顺序应符合 ISO 4009 的规定。 4.7 半挂车气压制动系统应符合 JT/T 487 的规定。 4.8 半挂车与半挂牵引车之间电连接器2号线应接位置灯、示廓灯和牌照灯，6号线应接后雾灯，7号线应接倒车灯，其余接线方式应符合 GB/T 5053.1—2006 中5.4的规定。 4.9 半挂车车轮在安装前应进行动平衡试验，试验方法符合 GB/T 18505 的规定。 5 配置要求 5.1 半挂车支承装置应为双联动，并符合 GB/T 26777 的规定。 5.2 半挂车车轴为10吨级，并应符合 JT/T 475 的规定。 5.3 半挂车应采用50号牵引销，且应符合 GB/T 4606 的规定。 5.4 半挂车应装备符合 GB/T 13594 要求的4S/4M或4S/2M防抱制动系统，与半挂牵引车之间的接口应符合 GB/T 20716.1 的规定。 5.5 半挂车与牵引车之间的气制动连接器应符合 GB/T 13881 的规定，制动连接器在工作状态下进行2500次试验后，密封性能应良好，且制动气室应装备符合 GB/T 5922 要求的测试连接器。 5.6 半挂车制动器应具备制动间隙自动调整功能。 5.7 半挂车宜采用空气悬架。 6 匹配尺寸要求 6.1 半挂车前回转半径R应不大于 2040mm。 6.2 半挂车间隙半径r应不小于 2300mm。 6.3 半挂车空载状态下，牵引销座板离地高度H应为 1230mm~1250mm，高集装箱运输半挂车宜为 1020mm~1040mm。 6.4 牵引销中心到半挂车最后端的距离：长度不大于 13600mm 的半挂车应不大于 12000mm；长度大于 13600mm 且小于 14600mm 的半挂车应不大于 13000mm。 7 结构与主要参数 7.1 集装箱运输半挂车主要参数应符合表1的规定。 表1 集装箱运输半挂车主要参数 | 序号 | 半挂车形式 | 车架结构 | 最大允许总质量(kg) | 整备质量(kg) | 承载面高度(mm) | | :--- | :--- | :--- | :--- | :--- | :--- | | 1 | 两轴20英尺 | 骨架式 | $le$ 35000 | $le$ 4100 | 普通：$le$ 1410 / 高集装箱：1080~1100 | | 2 | 两轴40英尺 | 骨架式 | $le$ 35000 | $le$ 4520 | 普通：$le$ 1410 / 高集装箱：1080~1100 | | 3 | 三轴40英尺 | 鹅颈骨架式 | $le$ 37000 | $le$ 6520 | 普通：$le$ 1410 / 高集装箱：1080~1100 | 7.2 厢式运输半挂车主要参数应符合表2的规定。 表2 厢式运输半挂车主要参数 | 序号 | 半挂车形式 | 最大允许总质量(kg) | 整备质量(kg) | | :--- | :--- | :--- | :--- | | 1 | 两轴厢式车 | 29000 | $le$ 6500 | | 2 | 三轴厢式车 | 35000/40000 | $le$ 7500/8500 | 7.3 栏板式半挂车主要参数应符合表3的规定。 表3 栏板式半挂车主要参数 | 序号 | 半挂车形式 | 最大允许总质量(kg) | 整备质量(kg) | 总长(mm) | 车厢内部尺寸(mm)(长$ imes$宽$ imes$高) | 车辆尺寸(mm)(总宽$ imes$高) | 栏板高度(mm) | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 1 | 三轴栏板式 | 40000 | $le$ 7000 | $le$ 14600 | $ge$ 13500$ imes$2440$ imes$2200 | $le$ 2500$ imes$2200 | 600 | 7.4 半挂车相对于半挂牵引车的纵向倾角、侧向倾角、铰接角以及牵引车与半挂车之间的自由空间应符合 GB/T 20070 的规定。
