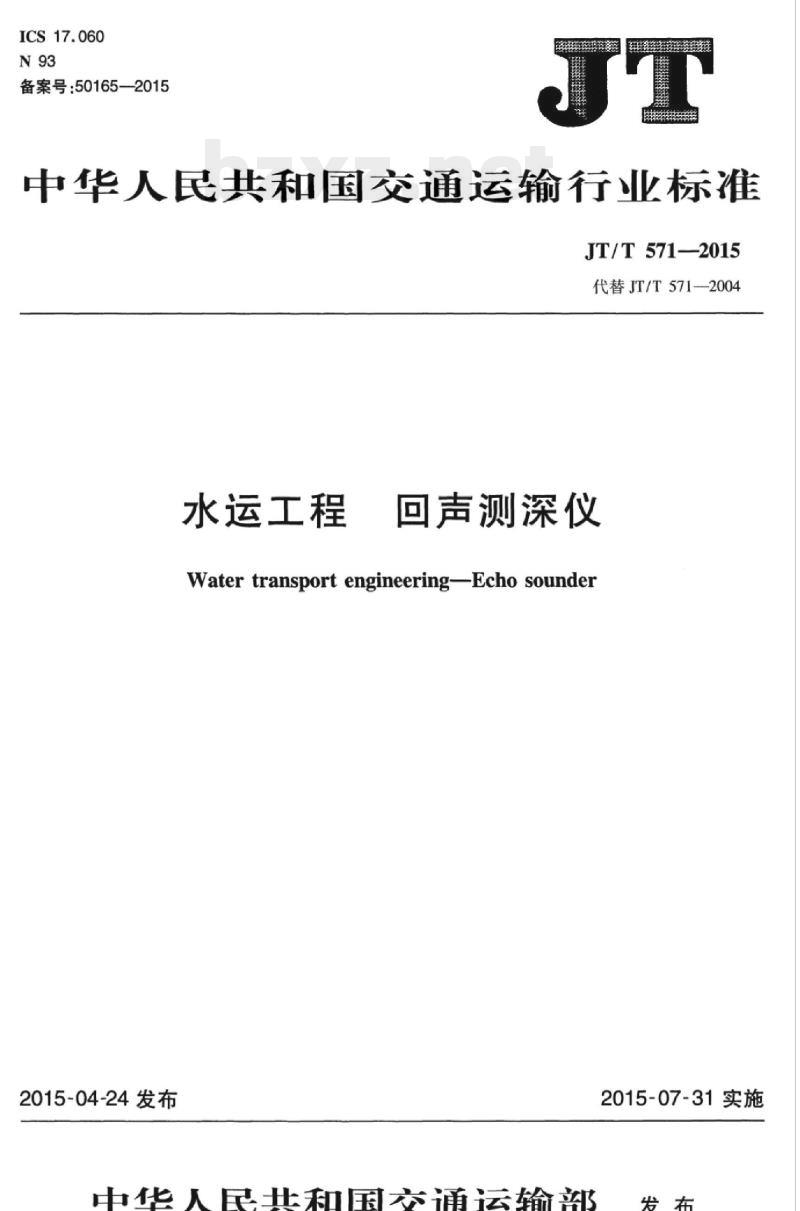

【JT交通运输标准】 水运工程回声测深仪

ICS17.060
备案号：50165-2015
中华人民共和国交通运输行业标准JT/T571——2015
代替JT/T571—2004
水运工程
回声测深仪
Water transport engineeringEcho sounder2015-04-24发布
中华人民共和国交通运输部
2015-07-31实施

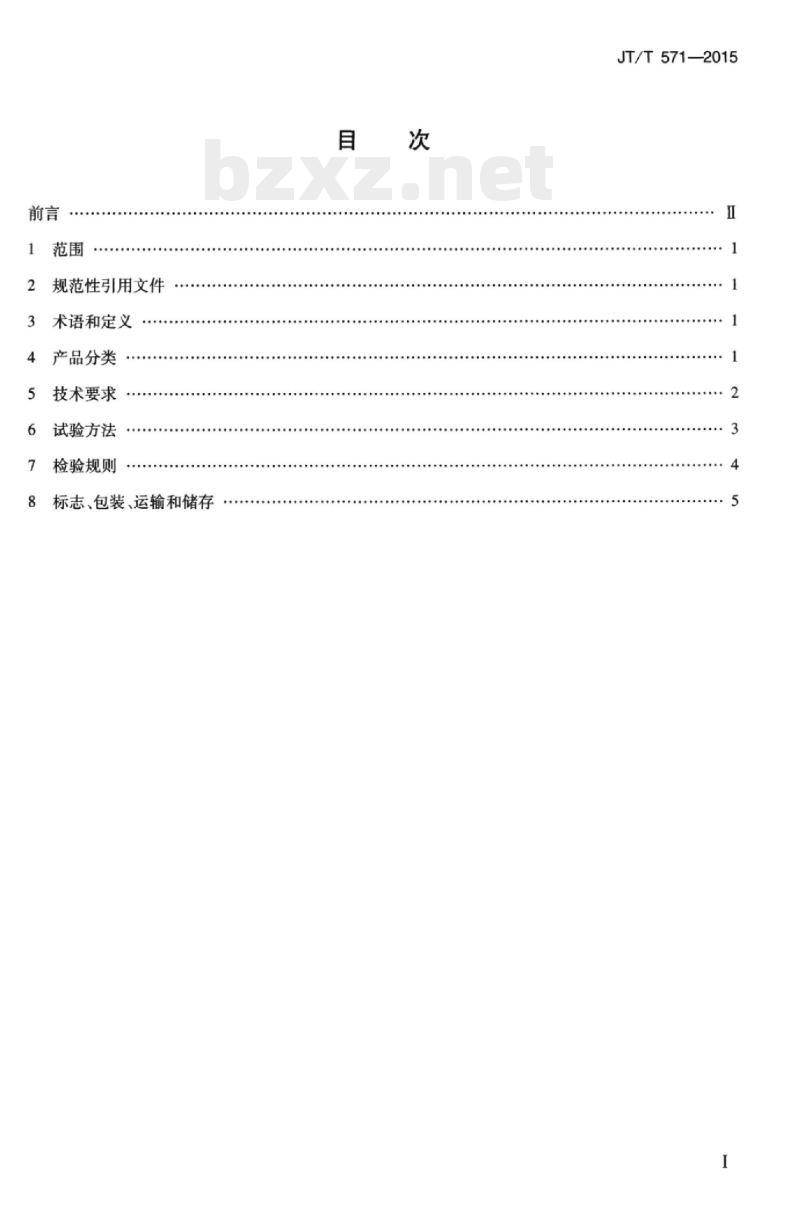

规范性引用文件
术语和定义
产品分类
技术要求
试验方法
检验规则
标志、包装、运输和储存
迎营国光
美电光#国迎电电
JT/T571—2015
hoe+++.+.+.2
TiiKAoNiKAca
JT/T571—2015

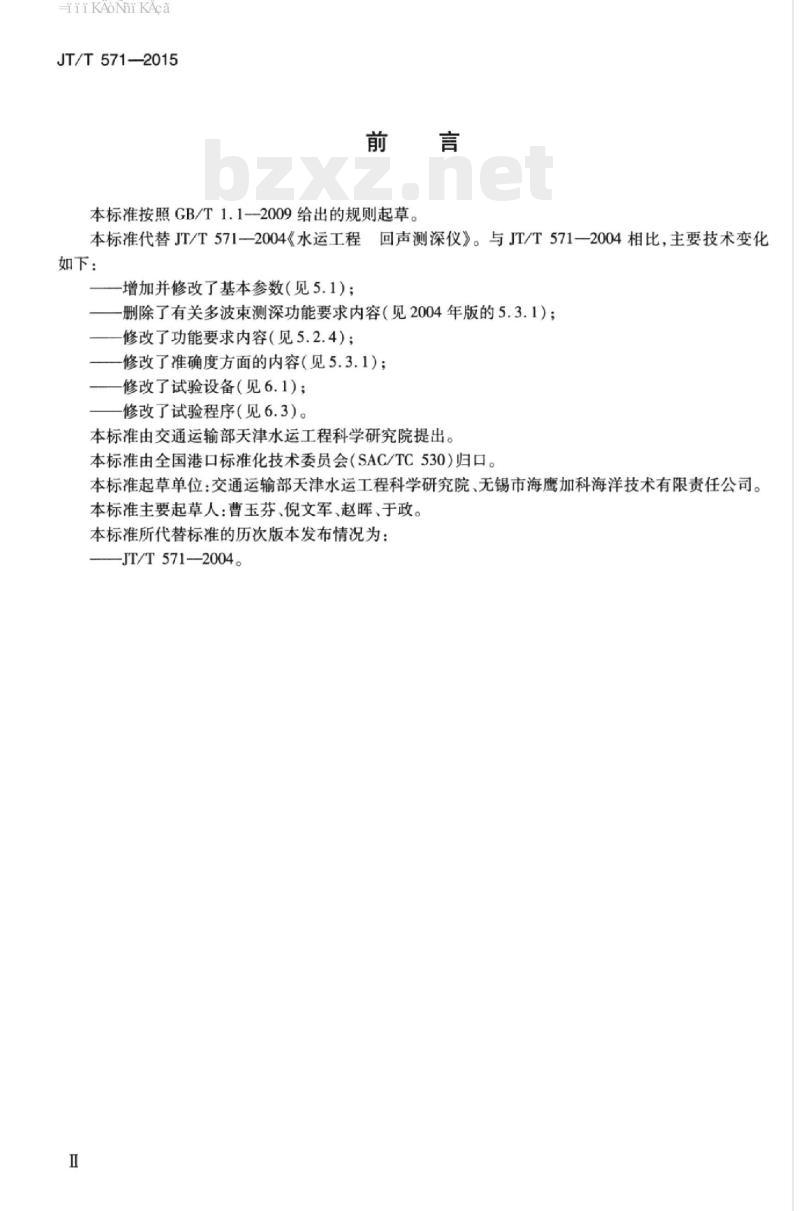

本标准按照GB/T1.1--2009给出的规则起草。本标准代替JT/T571—2004《水运工程回声测深仪》。与JT/T571一2004相比，主要技术变化如下：
增加并修改了基本参数（见5.1）；-删除了有关多波束测深功能要求内容（见2004年版的5.3.1）；修改了功能要求内容（见5.2.4）；一修改了准确度方面的内容（见5.3.1）；一修改了试验设备（见6.1）；
一修改了试验程序（见6.3）。
本标准由交通运输部天津水运工程科学研究院提出。本标准由全国港口标准化技术委员会（SAC/TC530）归口。本标准起草单位：交通运输部天津水运工程科学研究院、无锡市海鹰加科海洋技术有限责任公司。本标准主要起草人：曹玉芬、倪文军、赵晖、于政。本标准所代替标准的历次版本发布情况为：-JT/T571-—2004。
TiiKAoNiKAca

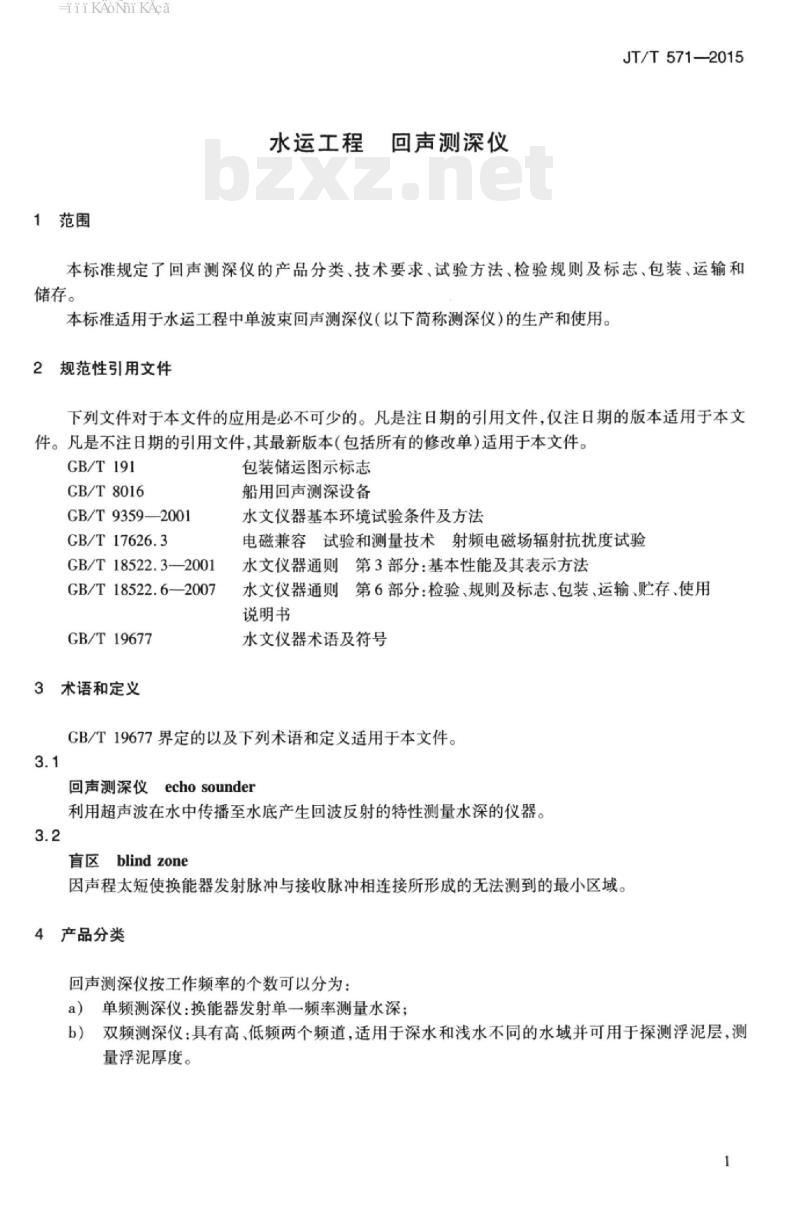

1范围
水运工程
回声测深仪
JT/T571—2015
本标准规定了回声测深仪的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和储存。
本标准适用于水运工程中单波束回声测深仪（以下简称测深仪）的生产和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
GB/T8016
GB/T9359—2001
GB/T17626.3
GB/T18522.3-2001
GB/T18522.6—2007
GB/T19677
3术语和定义
包装储运图示标志
船用回声测深设备
水文仪器基本环境试验条件及方法电磁兼容试验和测量技术射频电磁场辐射抗扰度试验水文仪器通则第3部分：基本性能及其表示方法水文仪器通则第6部分：检验、规则及标志、包装、运输、贮存、使用说明书
水文仪器术语及符号
GB/T19677界定的以及下列术语和定义适用于本文件。3.1
回声测深仪echosounder
利用超声波在水中传播至水底产生回波反射的特性测量水深的仪器。3.2
盲区blind zone
因声程太短使换能器发射脉冲与接收脉冲相连接所形成的无法测到的最小区域。4产品分类
回声测深仪按工作频率的个数可以分为：a）单频测深仪：换能器发射单一频率测量水深：b）双频测深仪：具有高、低频两个频道，适用于深水和浅水不同的水域并可用于探测浮泥层，测量浮泥厚度。
TiiKAoNiKAca
JT/T571—2015
5技术要求
5.1基本要求
5.1.1测量范围
测量范围为20m，50m、100m和200m及以上。5.1.2分辨力
测深分辨力为1cm和2cm。
5.1.3工作频率
工作频率为10kHz~400kHz。
5.1.4波束角
波束角为3°~25°。
5.1.5供电电源
当电源电压在如下范围内变化时，受试产品应能正常工作：a）直流电源：电压为12V或24V，允许偏差为±10%；b）交流电源：电压为(220±22)V，频率为(50±2.5)Hz。5.1.6电气性能
换能器两信号线之间开路电阻应不小于5MQ，潮湿试验时机壳与交流电源线之间开路电阻应不小于10M2。
5.1.7抗干扰性
测深仪抗电磁干扰应达到GB/T17626.3中4级、场强为30V/m的工作干扰下能正常工作。5.2功能要求
测深仪应具备水温一声速调整功能、波浪补偿输人功能，固定式回声测深仪应具备吃水调整5.2.1
功能。
数据记录方式可分为图形记录、数字显示和打印，图形记录和显示为必备方式。5.2.3双频测深仪在配备密度计后应能定性（或定量）观测水底浮泥厚度及分布。测深仪应具备与定位系统和计算机等外设联机与通信的能力。5.2.4
5.3准确度
测深准确度
在测量范围内，以静水及固定反射目标施测结果为准。其测量的准确度为：a）水深小于5m时，最大允许误差为±5cm；b）水深大于5m时，最大充许误差为±1%d(d为实测水深）。5.3.2盲区
盲区不大于1.0m。
TiiKAoNiKAca
5.4重复性
重复性应不大于该测深仪最大允许误差的0.3倍。5.5工作环境条件
5.5.1工作环境温度：-10℃~+45℃。5.5.2工作环境相对湿度：在温度为+40℃时，相对湿度不大于95%。5.5.3工作水温：0℃~+40℃。
5.6整机要求
5.6.1表面涂层应牢固、均勾，不应有脱落、划伤、锈迹等缺陷。5.6.2测深仪的水上设备应具有防潮、防尘、防盐雾的措施。JT/T571—2015
5.6.3测深仪换能器外壳应呈流线型且能承受与其人水深度相应的水压力，不漏水，黏结面不脱落。5.6.4零部件应选用防腐蚀材料制成，若使用其他材料应作表面处理。5.6.5整机结构应便于运输、安装、使用和维修。5.6.6测深仪在非包装状态下应能承受使用和搬动过程中的振动。6试验方法
6.1试验设备
试验设备及其要求如下：
a）交、直流稳压调压器：直流0V~30V，交流180V~250V；b）试验水槽：配有试验车，槽壁、槽底产生的反射应不影响信号的接收显示；c）
测深仪模拟校准仪；
温度计：最大允许误差为±0.2℃；e)
激光测距仪及其调节器：测量范围应大于试验水槽长度，准确度等级为2级；f）
温湿度计：温度-10℃~+45℃，相对湿度10%~100%。6.2试验环境条件
试验环境包括：
a）环境温度：5℃~25℃；
b）水温：0℃~+40℃：
c）相对湿度：不大于75%。
6.3试验程序
6.3.1供电电源
按5.1.5要求在规定变化范围内调整供电电源进行试验。6.3.2电气性能
按GB/T9359—2001中第11章的要求进行。6.3.3抗干扰性
按GB/T17626.3的试验方法进行。3
HiiKAoiKAca
JT/T571—2015
6.3.4功能要求
将测深仪正确安装后，使用声速部面仪、密度计，GPS等配套设备进行常规测量，受试产品的水温一声速调整、记录、密度分析、通信等功能均正常。6.3.5准确度
6.3.5.1将换能器悬挂在水槽试验车下约一半水深处，使换能器发射面垂直于水面。6.3.5.2将激光测距仪安放在检定专用车一侧的调节器上，使激光测距仪镜面与水下换能器发射面处于同一垂直面上。
6.3.5.3在水槽末端设测深仪反射板，水槽上安放环式反射靶与水下反射板处于垂直面上。6.3.5.4测量水温，调整声速修正，使测深仪测量值与激光测距仪光束至反射靶的距离相符。6.3.5.5在测深仪测量范围内选取具有代表性的测点进行比测，比测点不少于10个。6.3.5.6测试过程中不得对被测试的测深仪进行调整。当试验水槽长度达不到最大测深时，最大测深可依据GB/T8016计算求出。
6.3.5.7除利用试验水槽外，亦可采用测深仪模拟校准装置对测深仪显示记录的部分进行校准，按照说明书提供的操作步骤和方法对测深仪准确度进行模拟检测。6.3.6盲区
在准确度试验过程中，盲区的测量可移动试验车缓慢接近水下反射板，测深仪显示测量距离逐渐减小直至显示器无回波显示，此时激光测距仪的显示距离即为该仪器育区。6.3.7重复性
在测深仪测量范围内，选择一适当位置作为检测点，移动试验车，再返回至检测点位置，测量10次，记录各次测量值并按GB/T18522.3—2001中4.1.4.2a)的公式计算出重复性。6.3.8工作环境条件
按GB/T93592001中第6章和第7章的要求进行。6.3.9整机
通过目测和手检进行整机测试。6.3.10储存温度和储存湿度
按GB/T9359对D类仪器的要求进行试验。7检验规则
型式检验
7.1.1有下列情况之一时，应进行型式检验：a）
新研制的产品；
当设计、工艺、材料等方面有重大变更时；c）
停止生产满一年的产品再次生产时：d)
国家质量监督机构提出进行型式检验的要求时。7.1.2检验项目见表1。
iiiKAoNiKAca
检验项目
供电电源
绝缘电阻
抗干扰性
功能要求
准确度
重复性
工作环境条件
储存温度和储存湿度
检验项目
技术要求
注：“+”表示应进行的检验项目；“_”表示不检验的项目。7.1.3
试验方法
型式检验应从定型前指定产品中随机抽取两台样机进行。7.1.4表1中规定的各项试验均合格，则判定型式检验合格。7.2出厂检验
出厂检验项目见表1。
7.2.2批量生产或连续生产的产品，出厂前进行抽样检验。7.2.3检验中，出现任一项不合格时，则判为不合格品。7.2.4对于不合格品可进行返修，返修后重新进行检验。8标志、包装、运输和储存
8.1标志
型式检验
回声测深仪应在其显著部位标明其型号、名称、生产厂家、出厂编号及日期等。仪器外包装箱标志的内容包括：产品名称、型号；
箱体尺寸（mm×mm×mm）：长×宽×高；箱体毛质量（kg）；
到站（港）及收货单位：
发站（港)及发货单位；
JT/T571—2015
出厂检验
应有“切勿倒置”、“切勿受潮”等运输标志，应符合GB/T191和GB/T18522.6的规定。8.2包装
测深仪包装按GB/T18522.6的规定执行。8.3运输
产品运输中应按包装箱上的指示方向放置，应轻抬轻放，避免冲击、碰撞。5
iiiKAoNiKAca
JT/T571—2015
8.4储存
储存环境温度：-40℃～+60℃。8.4.1
储存环境相对湿度：在温度为+40℃时，相对湿度不大于90%。储存测深仪的附近不得有酸性、碱性及其他腐蚀性物质。中华人民共和国
交通运输行业标准
水运工程
回声测深仪
JT/T571—2015
人民交通出版社股份有限公司出版发行（100011北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京市密东印刷有限公司印刷免费标准bzxz.net
1/16印张：0.5
开本：880×1230
字数：12千
2015年8月
第1版
2015年8月第1次印刷
统一书号：15114·2175
