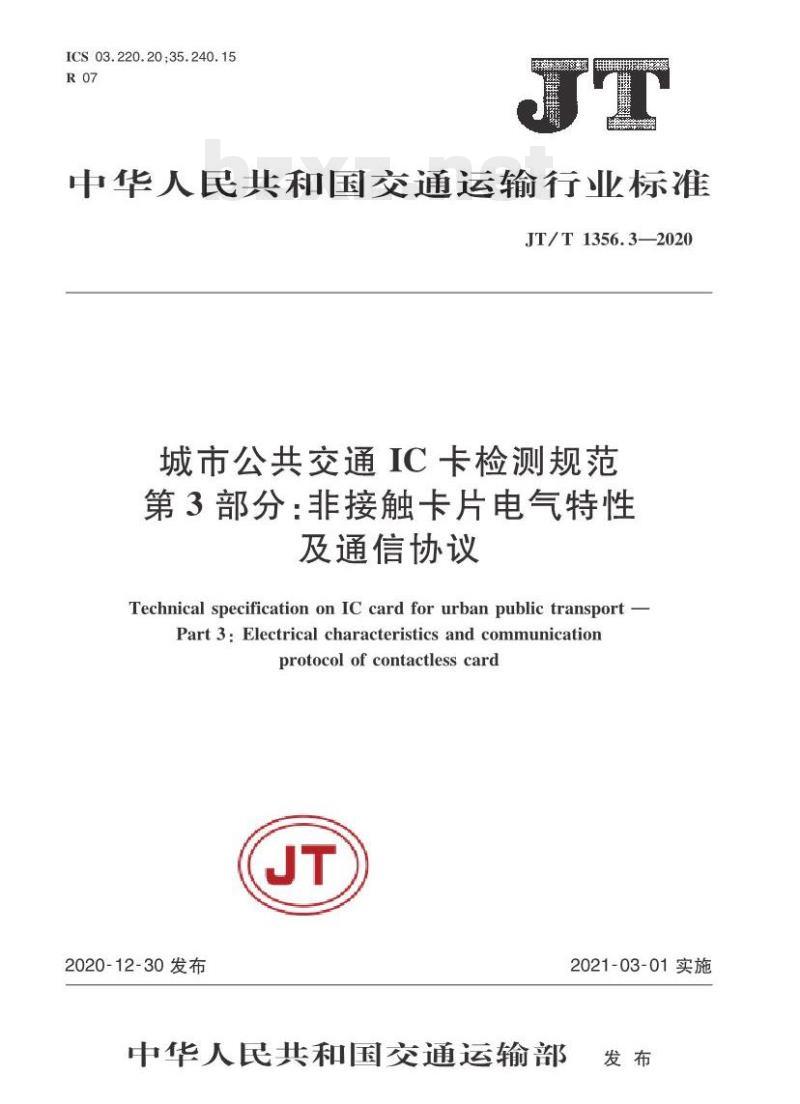

【JT交通运输标准】 城市公共交通IC卡检测规范第3部分:非接触卡片电气特性及通信协议

ICS03.220.2035.240.15
中华人民共和国交通运输行业标准JT/T1356.3—2020
城市公共交通IC卡检测规范
第3部分：非接触卡片电气特性
及通信协议
Technical specification on IC card for urban public transportPart 3:Electrical characteristics and communicationprotocolofcontactlesscard
2020-12-30发布
中华人民共和国交通运输部
2021-03-01实施

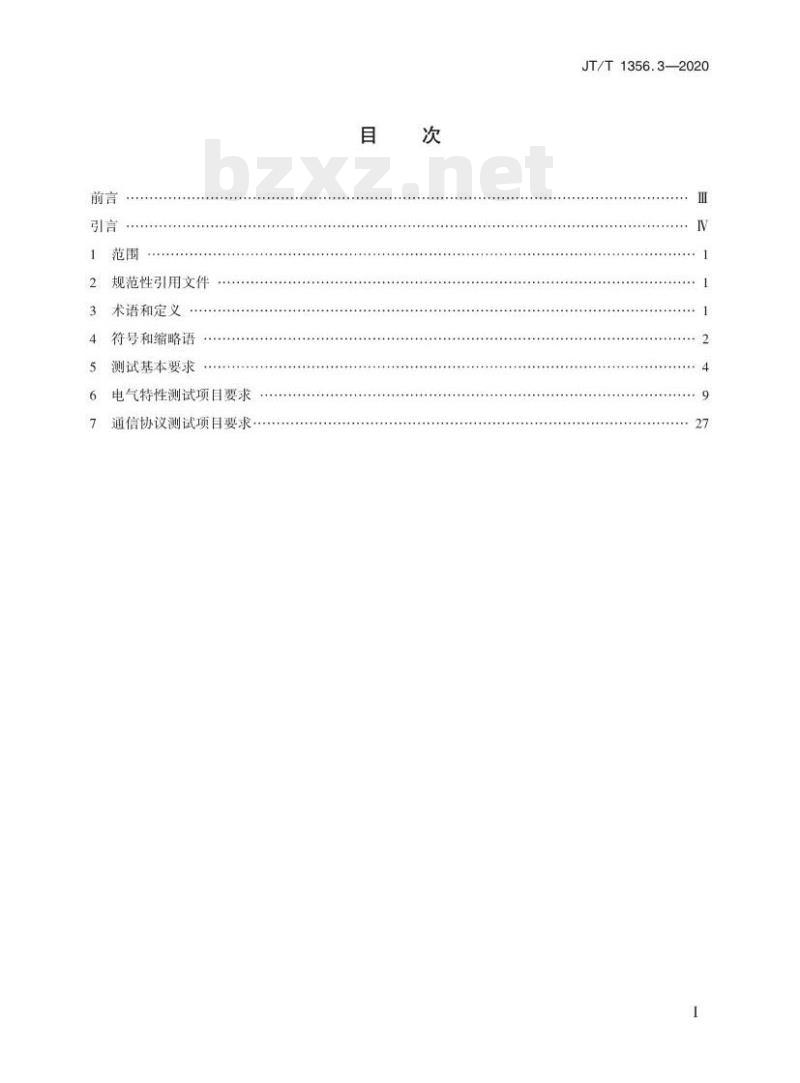

规范性引用文件
术语和定义
符号和缩略语
测试基本要求
电气特性测试项目要求
通信协议测试项目要求
JT/T1356.3—2020

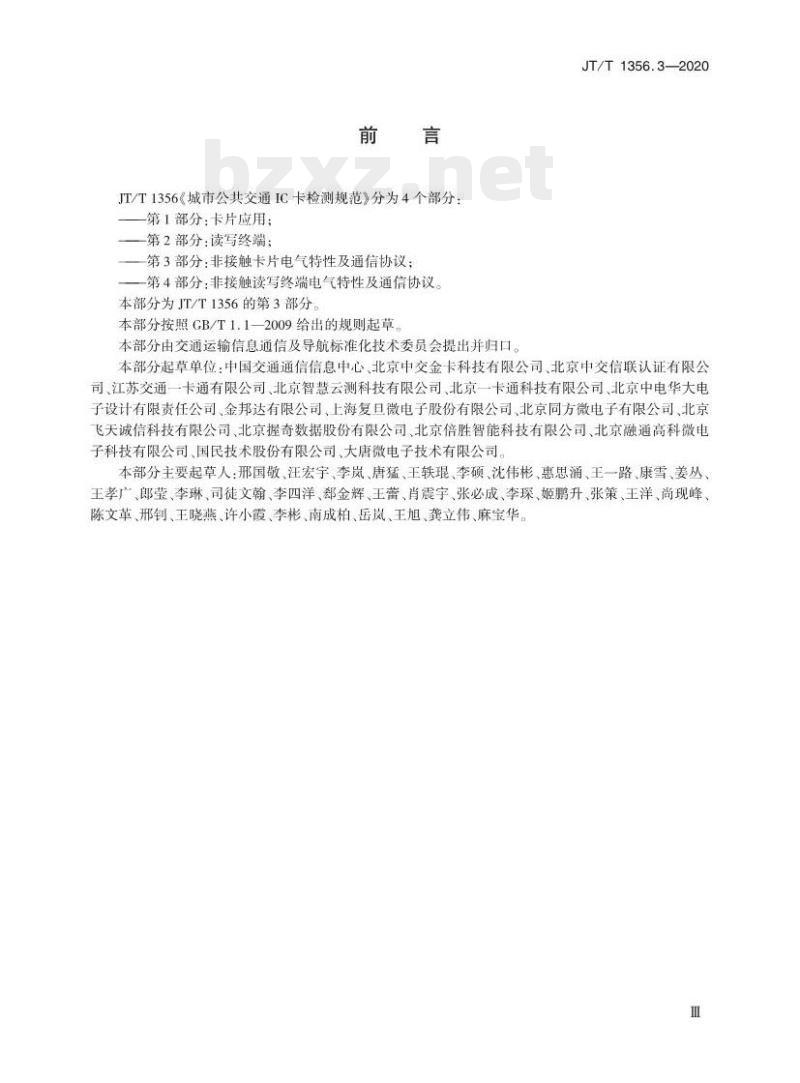

IT/T1356城市公共交通IC卡检测规范》分为4个部分：第1部分：卡片应用；
—第2部分：读写终端：免费标准bzxz.net
第3部分：非接触卡片电气特性及通信协议：一第4部分：非接触读写终端电气特性及通信协议，本部分为JT/T1356的第3部分：
本部分按照GB/T1.1—2009给出的规则起草本部分由交通运输信息通信及导航标准化技术委员会提出并归口。JT/T1356.3--2020
本部分起草单位：中国交通通信信息中心、北京中交金卡科技有限公司、北京中交信联认证有限公司、江苏交通一卡通有限公司、北京智慧云测科技有限公司、北京一卡通科技有限公司、北京中电华大电子设计有限责任公司、金邦达有限公司、上海复日微电子股份有限公司、北京同方微电子有限公司、北京飞天诚信科技有限公司北京握奇数据股份有限公司、北京倍胜智能科技有限公司、北京融通高科微电子科技有限公司、国民技术股份有限公司大唐微电子技术有限公司本部分主要起草人：邢国敬、汪宏宇、李岚、唐猛、王轶琨、李硕、沈伟彬、惠思涌、王一路、康雪、姜丛、王广、郎莹、李琳、司徒文翰、李四洋、部金辉、王蕾、宵震宇、张必成、季琛、姬鹏升、张策、王洋、尚现峰、陈文革、邢钊、王晓燕、许小霞、李彬、南成柏、岳岚、王旭、龚立伟、麻宝华。JT/T1356.3-—2020
本部分编写的主要依据是JT/T978.2、JT/T978.3和JT/T978.5。这3部分规定了城市公共交通IC卡相关产品在实际应用中的技术要求。为保证城市公共交通IC卡相关产品能够正确实现其技术要求，制定了本部分的相关检测项目V

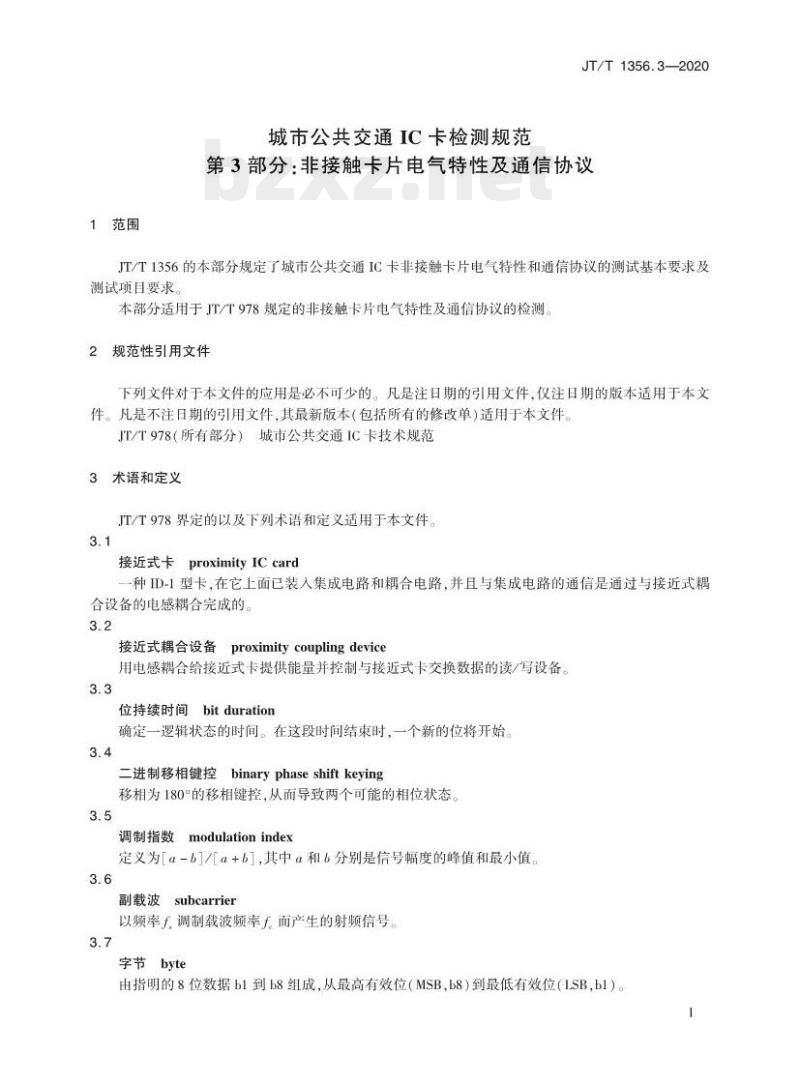

1范围
城市公共交通IC卡检测规范
JT/T1356.3—2020
第3部分：非接触卡片电气特性及通信协议JT/T1356的本部分规定了城市公共交通IC卡非接触卡片电气特性和通信协议的测试基本要求及测试项目要求
本部分适用于JT/T978规定的非接触卡片电气特性及通信协议的检测。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JT/T978（所有部分）城市公共交通IC卡技术规范3术语和定义
JT/T978界定的以及下列术语和定义适用于本文件。3.1
proximityICcard
接近式卡
-种ID-1型卡，在它上面已装入集成电路和耦合电路，并且与集成电路的通信是通过与接近式耦合设备的电感耦合完成的
接近式耦合设备proximitycouplingdevice用电感耦合给接近式卡提供能量并控制与接近式卡交换数据的读/写设备。3.3
位持续时间bitduration
确定一逻辑状态的时间。在这段时间结束时，一个新的位将开始。3.4
二进制移相键控binaryphaseshiftkeying移相为180°的移相键控，从而导致两个可能的相位状态。3.5
调制指数modulationindex
定义为[a-b]/a+b]其中a和b分别是信号幅度的峰值和最小值3.6
副载波subcarrier
以频率f调制载波频率，而产生的射频信号。3.7
字节byte
由指明的8位数据b1到b8组成，从最高有效位（MSB，b8）到最低有效位（LSB,b1）。1
JT/T1356.3—2020
冲突collision
在同一时间周期内，在同一接近式糖合设备的工作场中，有两张或两张以上的接近式卡进行数据传输，使得接近式耦合设备不能辨别数据是从哪一张接近式卡发出的。3.9
顿frame
在开始和结束处有定界符的一序列数据位和任选差错检测位。3.10
上层higherlayer
属于应用或上层协议，它不在本部分描述3.11
唯一识别符
Funiqueidentifier
TypeA防冲突算法所需的一个编号。3.12
块block
顿的一种特殊类型，它包含有效协议数据格式。4符号和缩略语
4.1符号
下列符号适用于本文件。
ECTroachurater：first_character的顿保护时间EGTpcp：PCD顿保护时间。
EGTpcD.Ras:PCD发送载波EoS顿保护时间。ECTpcD,Eas.Max:PCD发送载波EoS最大顿保护时间。FDTa.ncc:TypeA帧延迟时间。
FDTA,ME.ACTVATION：TypeAACTIVATION期间的顿延迟时间。FDTA.ICC.ANICOILISION：Type AANTICOLLISION期间的顿延迟时间。FDTA,PEC.CHAINiNG:TypeA链接I块交互期间的顿延迟时间。FDTa.mcc.l-Brock：TypeA1块交互期间的顿延迟时间。FDTA.PiCC,MIN：TypeA最小顿延迟时间。FDTA,PICC.sWTxi：TypeAI块指令和第一个S(WTX）请求之间的时间。FDTa.nccswTx2：TypeA最后一个S(WTx）响应和I块指令之间的时间。FDTB.Ficc:TypeB帧延迟时间。
FDTs,Icc,ATon：TypeBATQB期间的赖延迟时间。FDTe.HIec.ATTRB：TypeBATTRIB期间的顿延迟时间FDTs,ic.swr:TypeBI块指令和第一个S（WTX）请求之间的时间。FDTz,Fice,swTx2：TypeB最后一个S(WTX）响应和1块指令之间的时间。FWTAcTATIOn：TypeAACTIVATION期间顿等待时间。FWIuAx：最大顿等待指数。
FWTrEMP：临时顿等待时间。
SFGIMAX：最大保护时间指数。
IrsoFF:TypeBPICC在EoS结束之后到停止发送副载波的时间。Vov,FREEAIR：TESTPCD产生测试场强后CMR的峰一峰值电压。VovPicc:PICC放在TESTPCD后CMR的峰一峰值电压。trcC.E：TypeBPICC在EoS保持相位为d0°+180°时间。IpIcc.s.1:PCD载波在SoS内保持相位为d0°+180°时间。lmcc.s.2：PCD载波在SoS内保持相位为do°时间。JT/T1356.3—2020
InesEr:PICC在工作场关闭后进人PowerOff状态和工作场开启后进人PowerOn状态的最大时间。Vs,oV.MIN：TESTPCD产生的最小测试场强。AV。v：PICC放在TESTPCD之前和放之后的CMR的峰-峰值电压之差。4.2缩略语
下列缩略语适用于本文件。
ACK：肯定确认（PositiveACKnowledgement）ATQA：TypeA的请求应答（AnswerToreQuestTypeA）ATQB：TypeB的请求应答（AnswerToreQuest,TypeB）ATS：TypeA的选择应答（AnswerToSelect.TypeA）BCC:TypeA的UID CLn校验字节(BlockCheck Character,TypeA）BPSK：二进制移相键控（BinaryPhaseShiftKeying）CLn：TypeA的串联级n，n取值范围I~3(CascadeLeveln，TypeA）CMR：共模抑制（CommonModeRejection）EGT：TypeB的额外保护时间（ExtraGuardTime，TypeB）EoS：序列结束（EndofSequence）etu：基本时间单元，1etu等于128/f（Elementarytimeunit）f：载波频率（Carrierfrequency）FDT：顿延迟时间（FrameDelayTime）f：副载波调制频率（Subcarrierfrequency）FSC：接近式卡顿长度（FrameSizeforproximityCard）FSCI：接近式卡顿长度整数（FrameSizeforproximityCardInteger）FSD：接近式耦合设备顺长度（FrameSizeforproximitycouplingDevice）FWI：顿等待时间整数（FrameWaitingtimeInteger）FWT：顿等待时间（FrameWaitingTime）HLTA：TypeA的暂停命令（Haltcommand,TypeA）HLTB：TypeB的暂停命令（Haltcommand,TypeB）LSB：最低有效位（LeastSignificantBit）MSB：最高有效位（MostSignificantBit）NAK：否定确认（NegativeAcKnowledgement）P：TypeA的奇校验位（OddParitybit,TypeA）PCB：协议控制字节（ProtocolControlByte）PUPI:TypeB的伪唯一PICC标识符（Pseudo-UniquePICCIdentifier，TypeB）RATS:TypeA的选择应答请求（RequestforAnswerToSelect，TypeA）REQA：TypeA的请求命令（REQuestcommand,TypeA）REQB：TypeB的请求命令（REQuestcommand,TypeB）SAK：TypeA的选择确认（SelectAcKnowledge,TypeA）3
JT/T1356.3—2020
SEL：TypeA的选择码(SELectcode,TypeA)SFGI：启动顿保护时间整数（Start-upFrameGuardtimeInteger）SoS：序列开始（StartofSequence）UID：TypeA的唯一标识符（UniqueIdentifier，TypeA）WTX：等待时间延迟（WaitingTimeeXtension）WTXM：等待时间延迟乘数（WaitingTimeeXtensionMultiplier）WUPA：TypeA的唤醒命令（Wake-UPcommand，TypeA）WUPB：TypeB的唤醒命令（Wake-UPcommand,TypeB）5测试基本要求
测试环境
对于各检测项目，测试环境如下：温度：23℃±3℃：
湿度：40%RH~60%RH；
测试系统周边30cm的区域范围内，不应有金属物体或其他干扰源：测试系统周边1m的区域范围内，不应有非接触终端及手机等其他天线。5.2测试平台结构
为执行测试项目，应建立可实现基本功能的测试平台，确保各个测试项目按要求进行。测试平台结构见图1。
对频信号
PC:D仿烹没备
乐频信号
信号来集设务
5.3测试项目编号
测试模共
图1测试平台结构
射赖后
测试用PCD人线
特侧卡片
测试项目索引见表1。除特殊说明外，所有测试项目均为必选，应全部通过。对于非接触卡片来说，可以仅支持TypeA或者TypeB,且应通过所有适用于TypeA或者TypeB的必测项。表1测试项目索引表
测试项目类别
电气特性
CAA_112_200
CAA_113_200
测试项目类别
电气特性
通信协议
表1(续）
CAB_112_200
CAB_113_200
CAX_111_000
CAA_121_zrf
CAA_122_zrf
CAA_123_f
CAA_124_200
CAA_125_200
CAA_126_00
CAA_127_200
CAA_131_zrf
CAA_132_200
CAA_133_200
CAA_143_200
CAA_144_200
CAB_121_=rf
CAB_122_2f
CAB_123_2rf
CAB_124_200
CAB_125_200
CAB_126_200
CAB_127_00
CAB_128_00
CAB_131_f
CAB_132_200
CAB_133_200
CAB_143_200
CAB_144_200
CAB_145_200
CAB_146_200
CDA_001
CDA_002
CDA_010
CDA_011
JT/T1356.3—2020
JT/T1356.3—2020
测试项目类别
通信协议
表1(续）
CDA_012
CDA_116
CDA_117
CDA_118
CDA_204
CDA_206_ry
CDA_207_ay
CDA_208_xy
CDA_216_y
CDA_217_xy
CDA_218_xy
CDA_226
CDA_227
CDA_228
CDA_230
CDA_231
CDA_232
CDA_233
CDA_234
CDB_001
CDB_010
CDB_015
CDB_021
CDB_025
CDB_116
CDB_150
CDB_204
CDB_206_xy
CDB_226
CDB_227_x
CDB_228_x
测试项目类别
通信协议
表1(续）
CDB_233
CDB_234
CDX_110_x
CDX120
CDX_203_x
CDX_206_y
CDX_210_xy
CDX_233_x
CDX_241_x
CDX_245_x
JT/T1356.3—2020
对每一个测试项目进行唯一编号，编号结构为三段式，说明见图2。第三段编号规则如下：-如该字段为字母，则参数值根据每个项目测试流程指定的参数表进行设置：-如该字段为数字，则参数值按照数字内容设置：如该字段不存在，则项目无须设置测试参数；如该字段为x或xy，表示按照案例中的要求x和y的取值进行子案例的组合标识。×××_×××_××x
到三价疗保数疗，项中使用的测试参数。三危数字、预H数字编号。
一位产再，标认项月适通信亦议，取池用(XA,BX-适厅TypA和TypeB,A-适用 TType A,B-适h TType I.情字世，标识顺H后用的析性划齿，取范国（A,A-电气就性，I-送借协议-位乎盘，标识项日适用卡片，值范国心,C-非接触卡片。图2测试项目编号结构
示例1：\CAX_111_000\，表明此测试项目适用于卡片模拟特性测试，TypeA/B都适用，项目测试参数设置为“000\。
示例2：\CAA_121_zf\，表明此测试项目适用于卡片模拟特性测试，TypeA适用，项目测试参数根据项目指定的参数表进行设置。
示例3：“CDB_001\，表明此测试项目适用于卡片数字特性测试，TypeB适用，项目无须设置测试参数。其中2值为卡片中心点与检测天线中心点在两者的平面平行时的垂直距离。7为卡片中心点与检测天线中心点投影到同一平面上时的距离（当r等于0时，距离为0：当，等于1时，距离为1.5cm：当r等于2时，距离为2.5cm）。f为保持在水平面旋转角度固定，将卡中心点与检测天线中心点投影到同一平面连接后与检测天线正X轴的角度。在zr/取不同值的时候，卡片的测试将在图3所示的空间中进行，测试平面图见图4。
针对通信协议的测试项目时，当无此三位数字时除特殊说明外，位置要求为中心点对中心点。当有两位字母时，表明为子项目组合。7
JT/T1356.3—2020
5.4测试目的
(z26)(216)
换作平面
图3测试立体结构图
测试平面图
使每个测试项目的测试点符合JT/T978的相关要求。5.5测试条件
准备好相应配置的卡片以备测试。5.6测试流程
坚准平面
由测试工具向满足测试条件的卡片按照步骤顺序发送命令，实现预期的测试目的。5.7测试结果
对测试流程中卡片返回数据进行判断，满足JT/T978的对应要求则测试通过，不满足要求则测试不通过。
