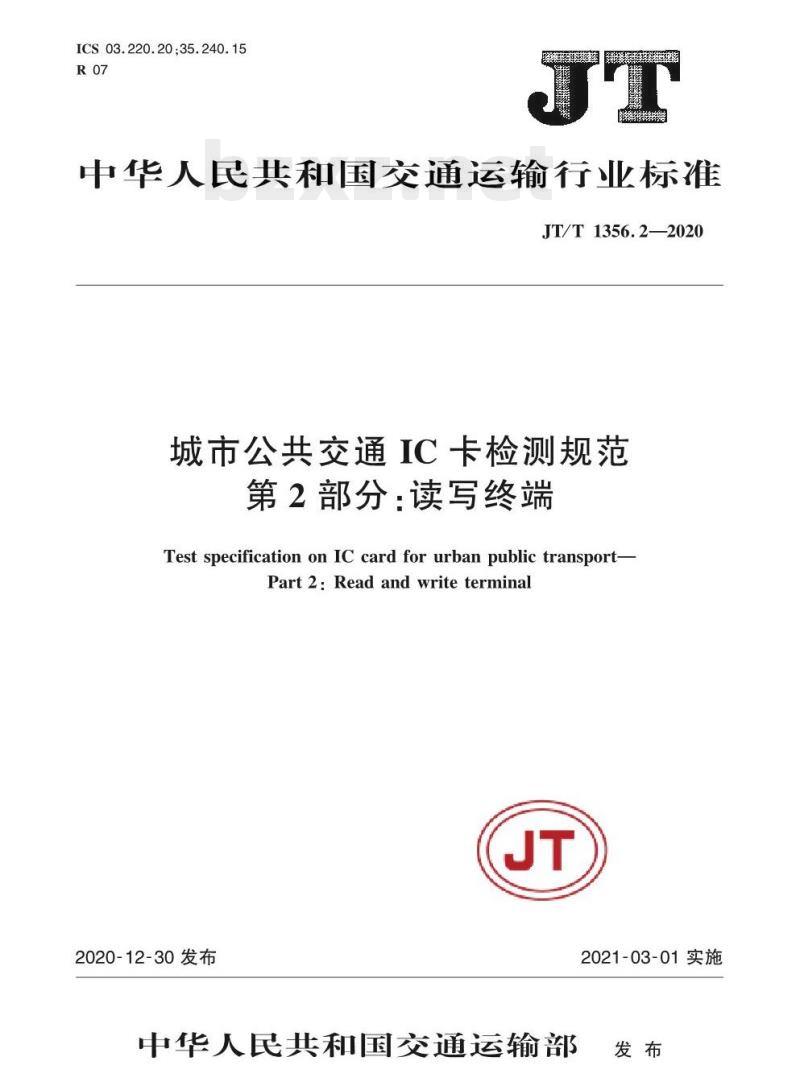

【JT交通运输标准】 城市公共交通IC卡检测规范第2部分:读写终端

ICS03.220.20;35.240.15
中华人民共和国交通运输行业标准JT/T1356.2—2020
城市公共交通IC卡检测规范
第2部分：读写终端
Test specification on IC card for urban public transport-Part 2: Read and write terminalJT
2020-12-30发布
中华人民共和国交通运输部
2021-03-01实施

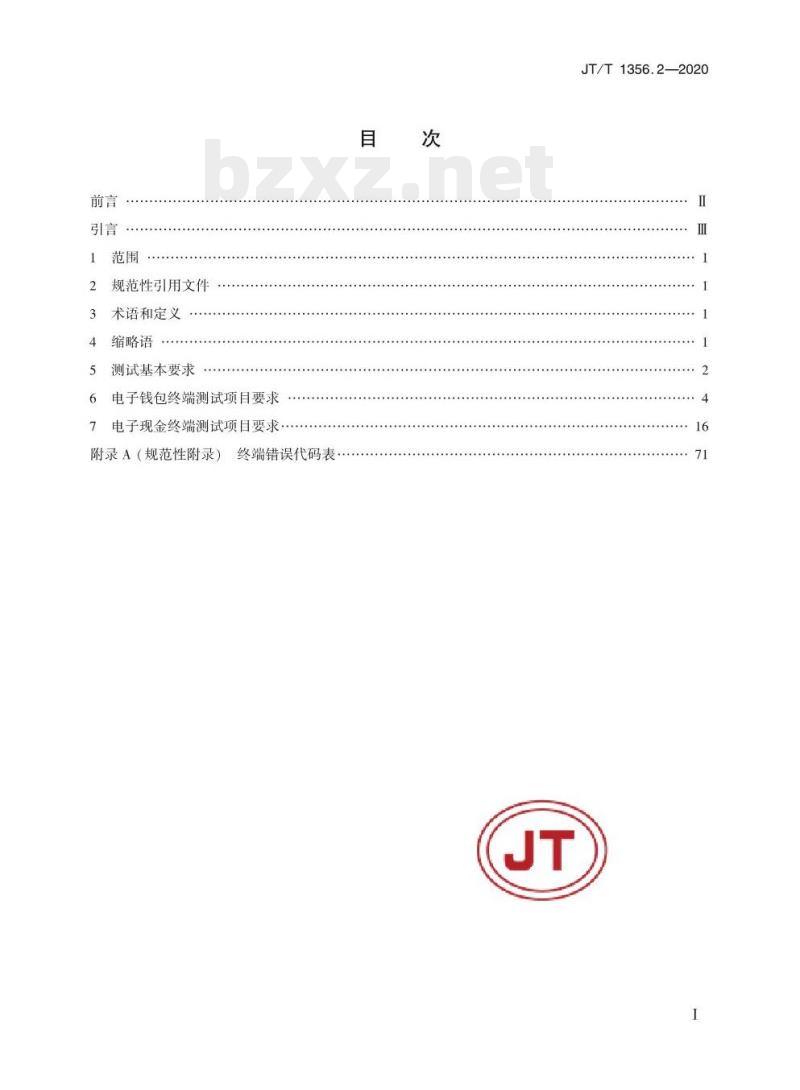

规范性引用文件
术语和定义
缩略语
测试基本要求
电子钱包终端测试项目要求
电子现金终端测试项目要求
附录A（规范性附录）终端错误代码表·目
JT/T1356.2—2020
JT/T1356.2—2020

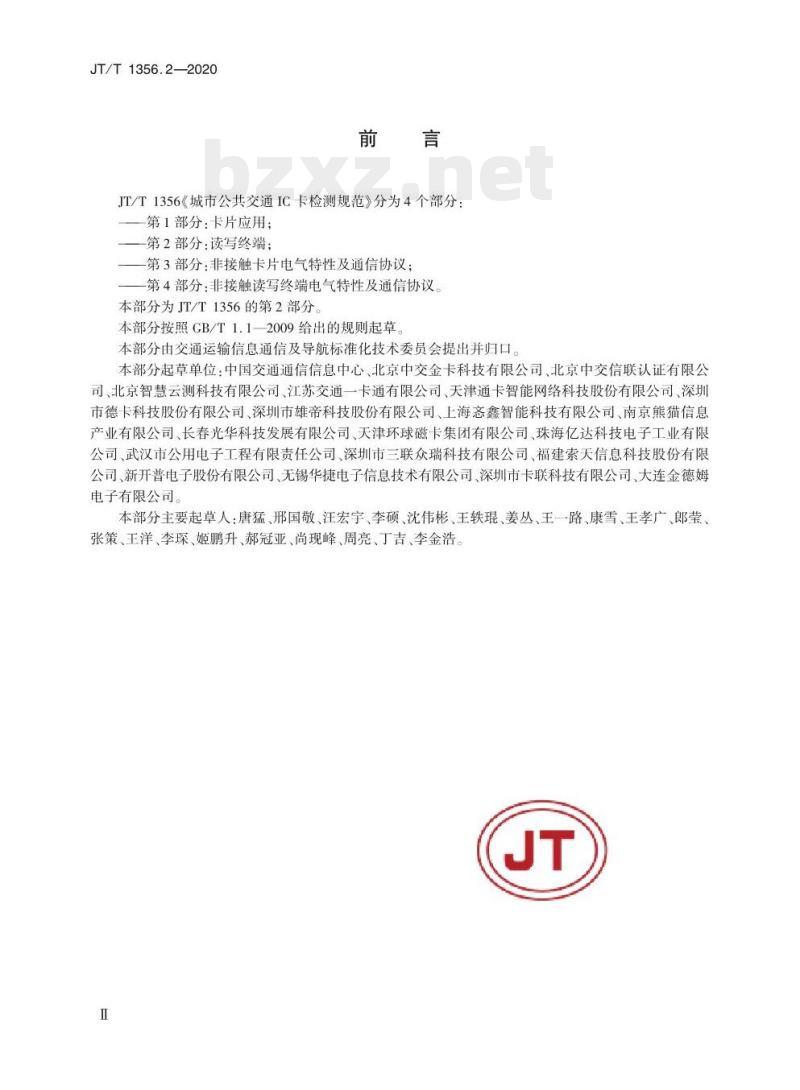

JT/T1356《城市公共交通IC卡检测规范》分为4个部分：第1部分：卡片应用；
一第2部分：读写终端；
第3部分：非接触卡片电气特性及通信协议；第4部分：非接触读写终端电气特性及通信协议。本部分为JT/T1356的第2部分。
本部分按照CB/T1.1—2009给出的规则起草。本部分由交通运输信息通信及导航标准化技术委员会提出并归口。本部分起草单位：中国交通通信信息中心、北京中交金卡科技有限公司、北京中交信联认证有限公司、北京智慧云测科技有限公司江苏交通一卡通有限公司天津通卡智能网络科技股份有限公司深班市德卡科技股份有限公司、深圳市雄帝科技股份有限公司、上海意鑫智能科技有限公司、南京熊猫信息产业有限公司、长春光华科技发展有限公司天津环球磁卡集团有限公司、珠海亿达科技电子工业有限公司武汉市公用电子工程有限责任公司、深圳市三联众瑞科技有限公司、福建索天信息科技股份有限公司、新开普电子股份有限公司、无锡华捷电子信息技术有限公司、深圳市卡联科技有限公司大连金德姆电子有限公司。
本部分主要起草人：唐猛、邢国敬、汪宏宇、李硕、沈伟彬、王轶琨、姜丛、王一路、康雪、王孝广、郎莹、张策、王洋、李琛、姬鹏升、郝冠亚、尚现峰、周亮、丁吉、李金浩。JT
JT/T1356.2—2020

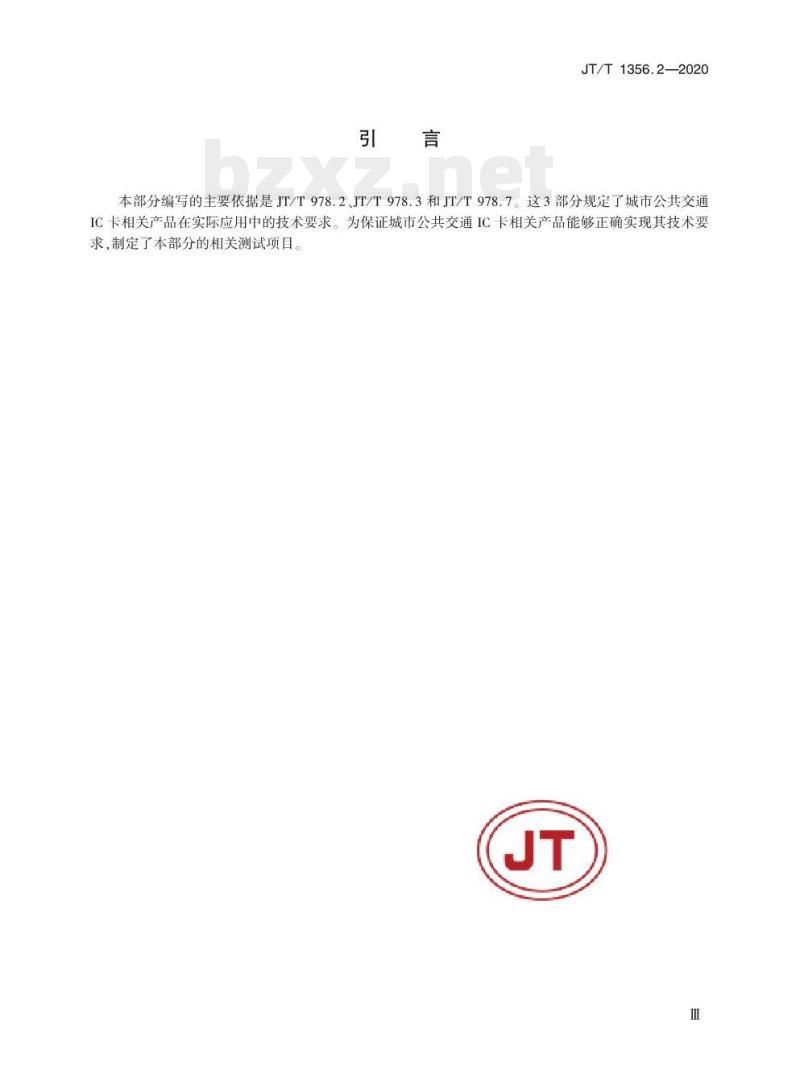

本部分编写的主要依据是JT/T978.2、JT/T978.3和JT/T978.7。这3部分规定了城市公共交通IC卡相关产品在实际应用中的技术要求。为保证城市公共交通IC卡相关产品能够正确实现其技术要求，制定了本部分的相关测试项目。JT

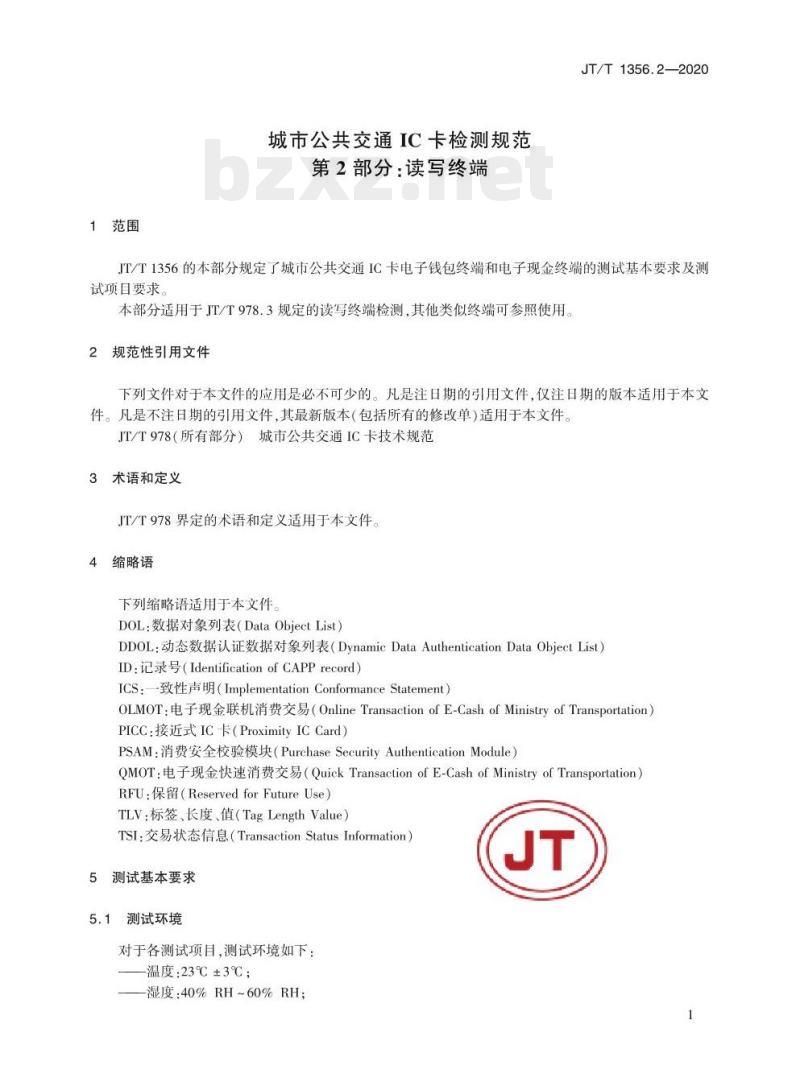

1范围
城市公共交通IC卡检测规范
第2部分：读写终端
JT/T1356.2—2020
JT/T1356的本部分规定了城市公共交通IC卡电子钱包终端和电子现金终端的测试基本要求及测试项目要求
本部分适用于IT/T978.3规定的读写终端检测，其他类似终端可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JT/T978（所有部分）城市公共交通IC卡技术规范3术语和定义
JT/T978界定的术语和定义适用于本文件。4缩略语
下列缩略语适用于本文件
DOL：数据对象列表（DataObjectList）DDOL：动态数据认证数据对象列表（DynamicDataAuthenticationDataObjectList）ID：记录号（IdentificationofCAPPrecord）ICS：一致性声明（ImplementationConformanceStatement）OLMOT：电子现金联机消费交易（OnlineTransactionofE-CashofMinistryofTransportation）PICC：接近式IC卡（ProximityICCard）PSAM：消费安全校验模块（PurchaseSecurityAuthenticationModule）QMOT：电子现金快速消费交易（QuickTransactionofE-CashofMinistryofTransportation）RFU：保留（ReservedforFutureUse）TLV：标签、长度、值（TagLengthValue）TSI：交易状态信息（TransactionStatusInformation）5测试基本要求
5.1测试环境
对于各测试项目，测试环境如下：温度：23℃±3℃；
湿度：40%RH~60%RH；
JT/T1356.2—2020
一测试系统周边30cm的区域范围内，不应有金属物体或其他干扰源：一测试系统周边1m的区域范围内，不应有非接触终端及手机等其他天线5.2测试平台结构
为执行测试项目，应建立可实现基本功能的测试平台，确保各个测试项目按要求进行。PICC天线应放在待测终端的非接触工作场内。测试平台结构见图1。PICC仿真设备
5.3测试项目编号
射额信号
图1测试平台结构
测试用PICC天线
待测终
测试项目类别见表1。在测试项目类别中根据卡片若干个不同的测试点分为具体的测试项目。所有测试项目，除特别标注为可选测试项目的，均默认为必测项目。表1读写终端测试项目类别
测试项目类别名称
电子钱包终端
基本功能
脱机交易
联机交易
稳定性
交易时间
管理性能
标准快速支付
分时分段
电子现金终端
脱机预授权
单次优惠
稳定性
交易时间
类别编号
EP_JBGN
EP_TJJY
EP_LJJY
EP_JYSJ
EP_GLXN
EC_QMOT
ECOEXT
ECJYSJ
对每一个测试项目进行唯一编号，编号结构为四段式，前三段为类别编号，第四段为测试项目顺序号，说明见图2。
5.4测试自的
JT/T1356.2—2020
三位数字，标认测试项口类别下细分的具休测试项口顺序号，取值范州：001-999
三位或四位宁母，标识测试项口级类别，取值丽(JBGN、TJTY、T.ITY、WTDX、JYSJ、GT,XN1，THGN-苯本功能，TTJY-脱机交易，LJY-联机交易，WIDX-稳定性，JYSJ-交易时间，GLXN-管理性能。两位字盘，标识测试项月级类别，取值为EP，EP-电了钱包应用图2测试项目编号结构说明
使每个测试项目的测试点符合JT/T978的相关要求。5.5测试条件
准备好相应配置的终端和卡片以备测试，5.6测试流程
按照步骤顺序将满足测试条件的卡片放入终端读卡区域进行交易，实现预期的测试自的5.7测试结果
对测试流程中终端响应进行判断，满足JT/T978的对应要求要求则测试通过，不满足标准要求则测试不通过
5.8应用示例
对测试项目类别为电子钱包终端中基本功能(EP_JBGN)的第一个测试（见6.1.1）。电子钱包终端中基本功能（EP_JBGN）的测试包括14个测试点，即确保终端能够正确选择互联互通电子钱包应用、在应用选择后正确发送getbalance命令获取余额信息，正确处理读SFI=15文件时卡片返回不同的响应状态码、正确判断卡片15文件中的发卡机构代码、正确判断卡片文件中的应用类型标识正确判断卡片文件中的发卡机构应用版本正确判断卡片文件中的应用启用日期正确判断卡片文件中的应用有效日期、正确判断卡片文件中无意义的应用启用日期和应用有效日期、正确判断消费交易时卡片返回的密钥版本号、正确判断消费交易时卡片返回的MAC2值正确判断通过后台下发到终端里的黑名单卡、正确判断互联互通变长记录文件及修改该文件时卡片的返回状态码、正确处理在交易处理过程中卡片离场并重新进场的恢复机制，分别对应14个不同的测项目，编号放001~014,6.1.1为JT
第一个测试项目。
测试项目编号：EP_JBGN_001
测试目的：即测试点，6.1.1的测试点是“确保终端能够正确选互联互通电子线包应用”。测试条件：准备好支持电子钱包应用和电子钱包复合应用的终端和卡片。测试流程：按照步骤顺序将卡片放人终端读卡区域进行消费交易测试结果：如交易满足“终端应能选择互联互通电子钱包应用，并能成功完成电子钱包应用的单次和复合消费测试结果要求，则本测试项目测试通过，否则测试不通过。3
JT/T1356.2—2020
电子钱包终端测试项目要求
基本功能
6.1.1EP_JBGN001
EP_JBGN_001测试要求见表2。
表2EP_JBGN_001测试要求
测试项目编号
测试目的
测试条件
测试流程
测试结果
EP JBGN002
EP_JBGN_001
确保终端能够正确选择互联互通电子钱包应用终端配置：支持电子钱包应用和电子钱包复合应用.SFI=0x1AID=2703（根据实a)
际配置）；
卡片配置：N/A
将卡片放人终端读卡区域进行消费交易终端应能选择互联互通电子钱包应用，并能成功完成电子钱包应用的单次和复合消费
EPJBGN002测试要求见表3
表3EP_JBGN002测试要求
测试项目编号
测试目的
测试条件
测试流程
测试结果
EP_JBGN_003
EP_JBGN002
确保终端能够在应用选择后正确发送getbalance命令获取余额信息终端配置：支持电子钱包应用和电子钱包复合应用a)
卡片配置：
1）交易1：卡片执行单次消费交易：2）交易2：卡片执行复合消费交易（更新互联互通文件）：3）交易3：卡片执行有效的圈存交易：4）交易4：卡片执行有效的圈提交易5）交易5：卡片执行有效的修改透支将卡片放人终端读卡区域进行消费交易JT
各交易成功执行，同时在选择应用后向卡片发送getbalance指令，指令的参数pl=03EP_JBGN_003测试要求见表4。
测试项目编号
测试目的
测试条件
测试流程
测试结果
6.1.4EP_JBGN_004
表4EP_JBGN_003测试要求
EP_JBGN_003
JT/T1356.2—2020
确保终端能够正确处理读SFI=15文件时卡片返回不同的响应状态码终端配置：支持电子钱包应用和电子钱包复合应用，SFI=0x1AID=2703（根据实a)
际配置）。
b）卡片配置：
1）交易1：读SFI=15文件，卡片返回状态码是“9000”；2）交易2：读SFI=15文件，卡片返回状态码是“6A82”将卡片放人终端读卡区域进行消费交易交易1：终端正确读取文件，并交易成功；a)
交易2：终端应提示读文件失败，交易出错EP_JBGN_004测试要求见表5。
表5EP_JBGN_004测试要求
测试项目编号
测试目的
测试条件
测试流程
测试结果
EP_JBGN_005
EP_JBGN_004
确保终端能够正确判断卡片15文件中的发卡机构代码终端配置：支持电子钱包应用和电子钱包复合应用，SFI=0x1AID=2703（根据实a
际配置）。
卡片配置：
1）：交易1：发卡机构正确（09991001FFFFFFFF）：2）：交易2：发卡机构错误（FFFF1001FFFFFFFF）；3）
交易3：发卡机构错误（FFFFFFFFFFFFFFFF）将卡片放人终端读卡区域进行消费交易JT
交易1：终端正确读取文件，并交易成a
交易2：终端应提示发卡机构错误，交易交易3：终端应提示发卡机构错误，交易出c)
EP_JBGN_005测试要求见表6。
JT/T1356.2—2020
测试项目编号
测试目的
测试条件
测试流程
测试结果
EP_JBGN_006
表6EP_JBGN_005测试要求
EPJBGN005
确保终端能够正确判断卡片文件中的应用类型标识终端配置：支持电子钱包应用和电子钱包复合应用，SFI=0x1AID=2703（根据实a
际配置）。
卡片配置：
交易1：应用类型标识正确（00）；1）
交易2：应用类型标识错误（01）；2)
交易3：应用类型标识错误（02)：3）
交易4：应用类型标识错误（03）；4）
交易5：应用类型标识错误（04）；5)
交易6：应用类型标识错误（FF）将卡片放入终端读卡区域进行消费交易a)
交易1：终端正确读取文件，并交易成功；交易2：终端应提示应用类型标识错误，交易出错：交易3：终端应提示应用类型标识错误，交易出错；交易4：终端应提示应用类型标识错误，交易出错：交易5：终端应提示应用类型标识错误，交易出错；交易6：终端应提示应用类型标识错误，交易出错EP_JBCN_006测试要求见表7。
EP_JBGN_006测试要求
测试项目编号
测试目的
测试条件
测试流程
测试结果
EP_JBGN_006
确保终端能够正确判断卡片文件中的发卡机构应用版本a)
终端配置：支持电子钱包应用和电子钱包复合应用.SFI=0x1AID=2703（根据实际配置）。
卡片配置：
1）：交易1：应用版本正确（00）：2)
交易2：应用版本错误(01)；
交易3：应用版本错误（02)：
交易4：应用版本错误（03）：
交易5：应用版本错误（04）：
交易6：应用版本错误（FF）
将卡片放人终端读卡区域进行消费交易a)
交易1：终端正确读取文件，并交易成功：JT
交易2：终端应提示应用版本错误，交易出错；交易3：终端应提示应用版本错误，交易出错：交易4：终端应提示应用版本错误，交易出错；交易5：终端应提示应用版本错误，交易出错；交易6：终端应提示应用版本错误，交易出错6.1.7
EP_JBGN_007
EP_JBGN_007测试要求见表8。
表8EP_JBGN_007测试要求
测试项目编号bzxZ.net
测试目的
测试条件
测试流程
测试结果
EP_JBGN_008
EP_JBGN_007
确保终端能够正确判断卡片文件中的应用启用日期a
JT/T1356.2—2020
终端配置：支持电子钱包应用和电子钱包复合应用SFI=0x1AID=2703（根据实际配置）。
卡片配置：
1）交易1：应用启用日期是20100101；2）交易2：应用启用日期是终端当前日期；3）交易3：应用启用日期比终端当前日期晚一天：4）交易4：应用启用日期是20120229；5）交易5：应用启用日期是20280229将卡片放人终端读卡区域进行消费交易a)
交易1：终端正确读取文件，并交易成功；交易2：终端正确读取文件，并交易成功；交易3：终端应提示卡片未启用，交易出错：交易4：终端应提示正确读取文件，并交易成功；交易5：终端应提示卡片未启用，交易出错EP_JBGN_008测试要求见表9。
表9EP_JBGN_008测试要求
测试项目编号
测试目的
测试条件
测试流程
测试结果
EP_JBGN_008
确保终端能够正确判断卡片文件中的应用有效日期a)
终端配置：支持电子钱包应用和电子钱包复合应用，SFI=0x1AID=2703（根据实际配置）。
卡片配置：
1）交易1：应用有效日期比终端当前日期早一天：2）：交易2：应用有效日期是20301231；3）交易3：应用有效日期是终端当前日4）交易4：应用有效日期是201202295）交易5：应用有效日期是20280229将卡片放入终端读卡区域进行消费交易a)
交易1：终端应提示卡片已失效，交易出错；交易2：终端正确读取文件，并交易成功；交易3：终端正确读取文件，并交易成功：交易4：终端应提示卡片已失效，交易出错；交易5：终端正确读取文件，并交易成功7
JT/T1356.2—2020
EP_JBGN_009
EP_JBGN_009测试要求见表10。
EPJBGN009测试要求
测试项目编号
测试目的
测试条件
测试流程
测试结果
EP_JBGN_010
EP_JBGN_009
确保终端能够正确判断卡片文件中无意义的应用启用日期和应用有效日期终端配置：支持电子钱包应用和电子钱包复合应用，SFI=0x1AID=2703（根据实a）
际配置）。
卡片配置：
交易1：应用启用日期是201F0101：交易2：应用启用日期是200F0101；交易3：应用启用日期是20101307；交易4：应用启用日期是20100001；交易5：应用启用日期是20100F01；交易6：应用启用日期是20100431：交易7：应用启用日期是20101267；交易8：应用启用日期是20100229；交易9：应用启用日期是201001F；交易10：应用有效日期是203F0101；交易11：应用有效日期是200F0101；交易12：应用有效日期是20301307；交易13：应用有效日期是20300001；交易14：应用有效日期是20300F01；交易15：应用启用日期是20300431；交易16：应用启用日期是20301267；交易17：应用启用日期是20300229：交易18：应用启用日期是2030010F将卡片放人终端读卡区域进行消费交易终端应提示启用日期或有效日期错误，交易出错EPJBGN010测试要求见表11
测试项目编号
测试目的
测试条件
EP_JBGN_010
EP_JBGN_010测试要求
确保终端能够正确判断消费交易时卡片返a)
终端配置：支持电子钱包应用和电子钱际配置）。
卡片配置：
AID=2703（根据实
合应用，SFI=
1）交易1：互联互通电子钱包应用消费交易中密钥版本号是01；2）
交易2：互联互通电子钱包应用消费交易中密钥版本号是0A；交易3：互联互通电子钱包复合应用消费交易中密钥版本号是01；交易4：互联互通电子钱包复合应用消费交易中密钥版本号是0A
