【JT交通运输标准】 船用通信导航设备的安装、使用、维护、修理技术要求第9部分:磁罗经

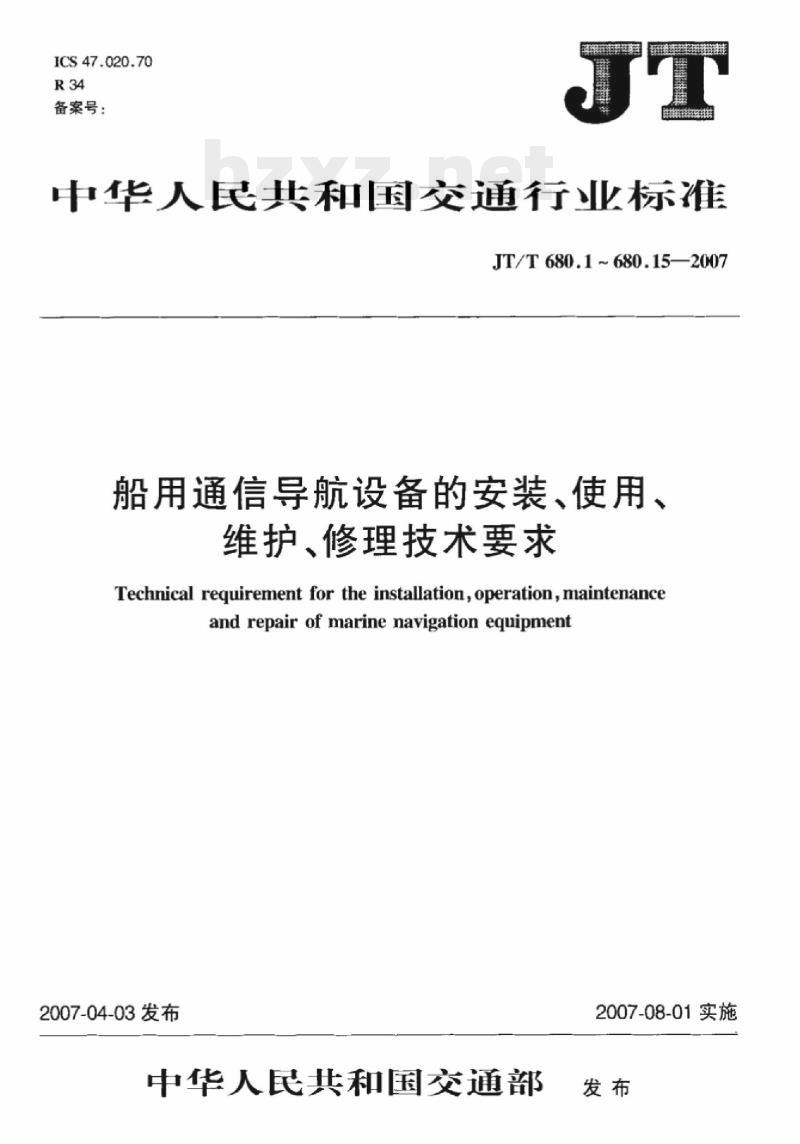

ICS47.020.70
备案号：
中华人民共和国交通行业标准
JT/T680.1680.15—2007
船用通信导航设备的安装、使用、维护、修理技术要求
Technical requirement for the installation, operation, maintenanceand repair of marine navigation equipment2007-04-03发布
中华人民共和国交通部
2007-08-01实施

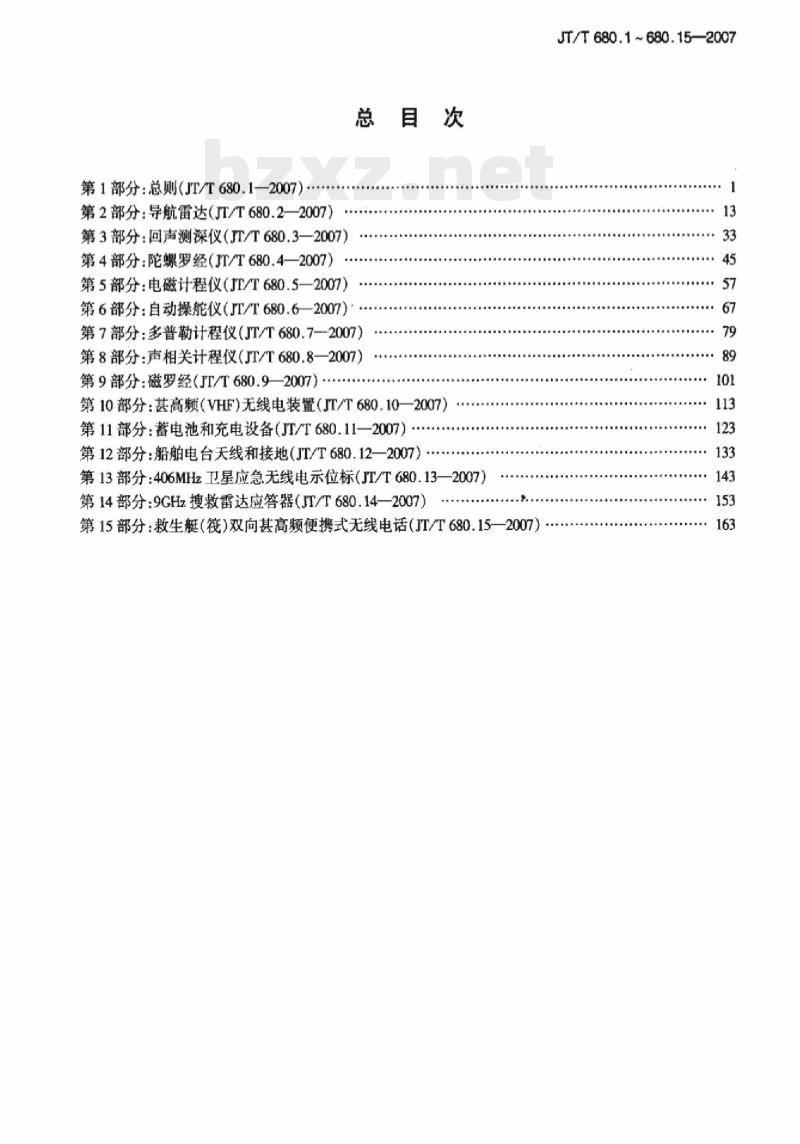

第1部分：总则（JT/T680.1—2007）第2部分：导航雷达（JT/T680.2—2007）第3部分：回声测深仪（JT/T680.3—2007）第4部分：陀螺罗经（JT/T680.4—2007）第5部分：电磁计程仪（JE/T680.5—2007）第6部分：自动操舵仪（JT/T680.62007）总目次
第7部分：多普勒计程仪（JT/T680.7--2007）第8部分：声相关计程仪（JT/T680.8—2007）第9部分：磁罗经（JT/T680.92007）第10部分：基高频（VHF)无线电装置（JT/T680.10—2007）第11部分：蓄电池和充电设备（JT/T680.11—2007）第12部分：船舶电台天线和接地（JT/T680.12—2007）第13部分：406MHz卫星应急无线电示位标（JT/T680.13—2007）第14部分：9GHz搜救雷达应答器（JT/T680.14—2007）第15部分：救生艇（筏）双向甚高频便携式无线电话（JT/T680.15—2007）JT/T680.1~680.15—2007

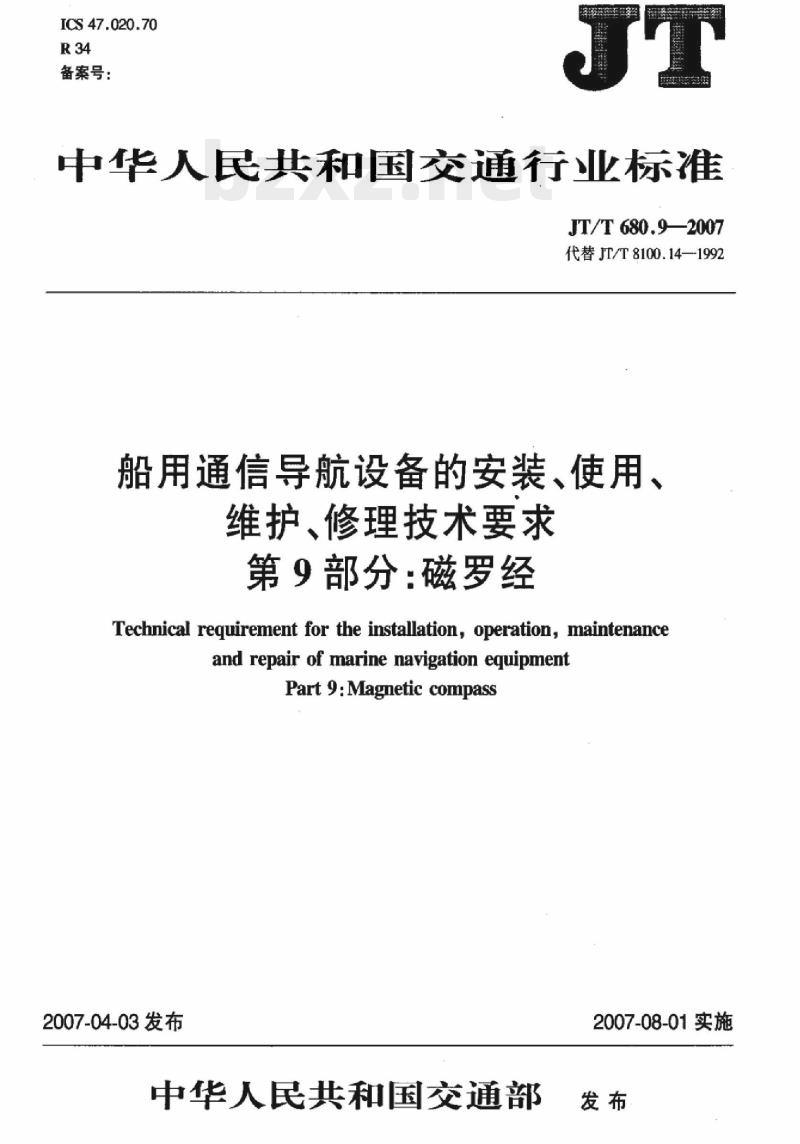

ICS47.020.70
备案号：
中华人民共和国交通行业标准
JT/T680.9—2007
代替JT/T8100.14—1992
船用通信导航设备的安装、使用、维护、修理技术要求
第9部分：磁罗经
Technical requirement for the installation, operation, maintenanceand repair of marine navigation equipmentPart9:Magneticcompass
2007-04-03发布
中华人民共和国交通部
2007-08-01实施
-iiiKAoNiKAca

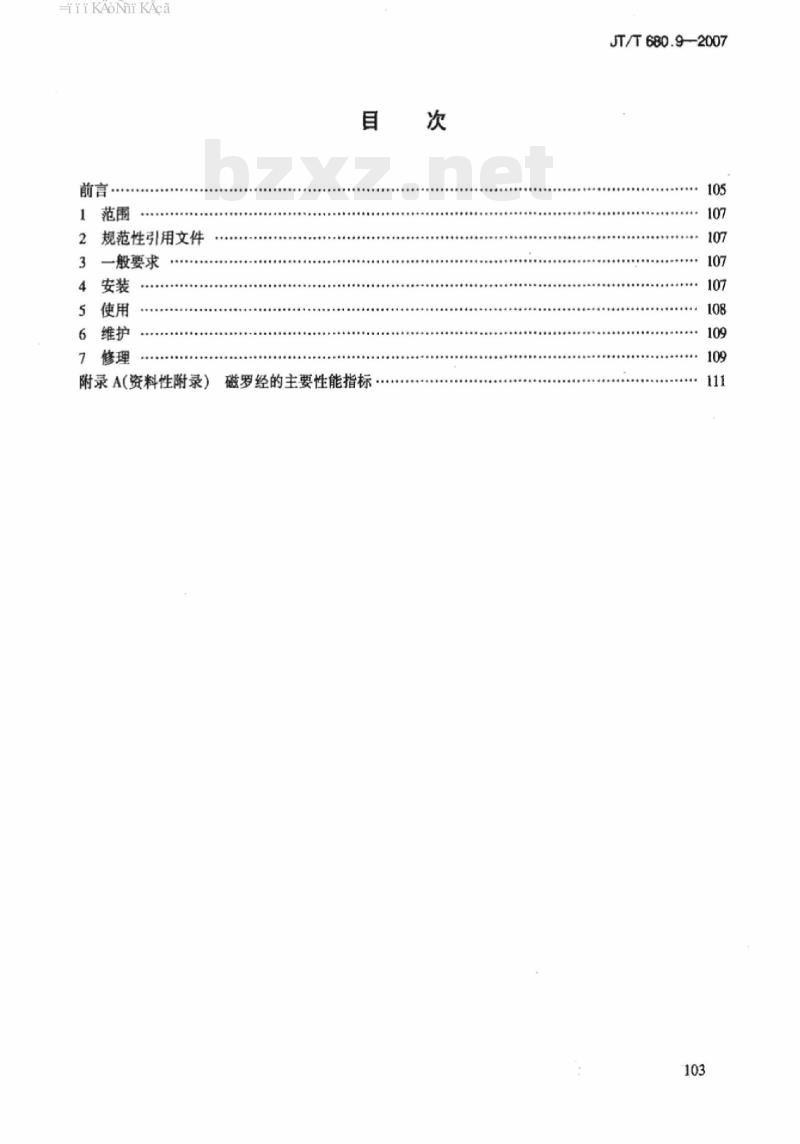

前言·
1范围
2规范性引用文件
3一般要求
4安装
5使用
6维护
附录A（资料性附录）
磁罗经的主要性能指标·bzxZ.net
JT/T680.92007
HiiKAoNiKAca

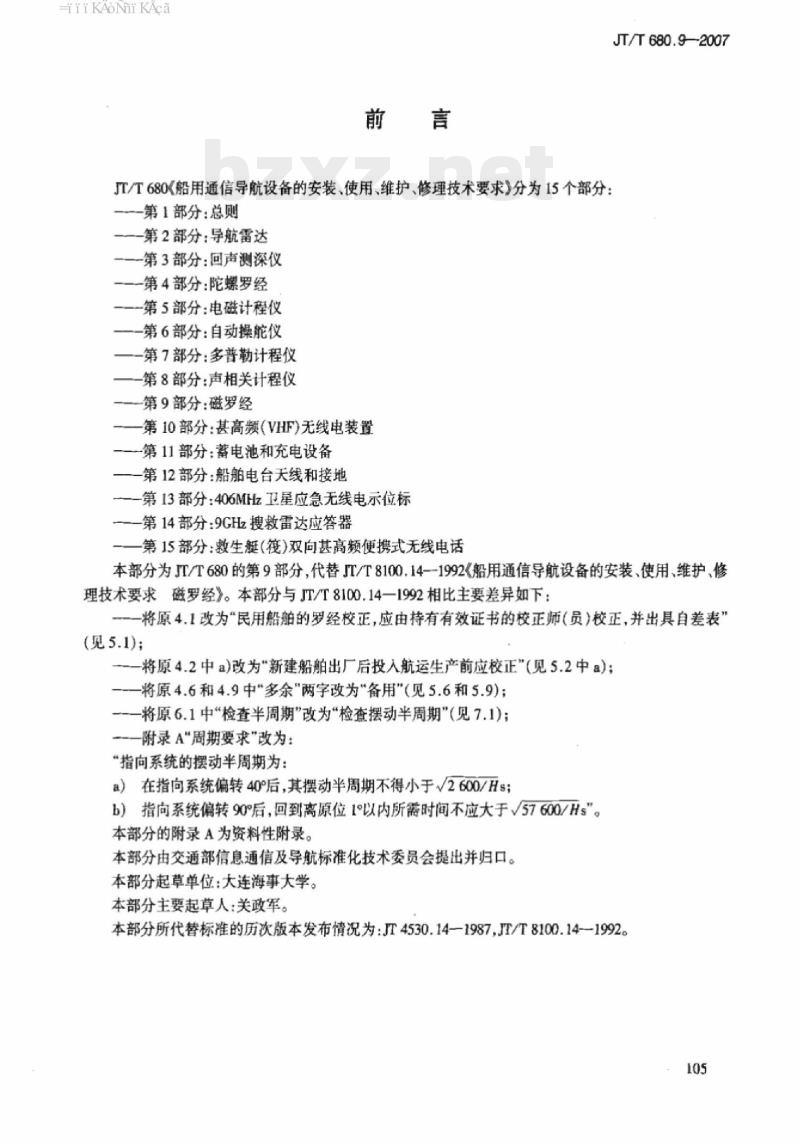

JT/T680<船用通信导航设备的安装、使用、维护，修理技术要求》分为15个部分：一第1部分：总则
一第2部分：导航雷达
一第3部分：回声测深仪
—-第4部分：陀螺罗经
一第5部分：电磁计程仪
-第6部分：自动操能仪
一第7部分：多普勒计程仪
一第8部分：声相关计程仪
——第9部分：磁罗经
第10部分：甚高频（VHF)无线电装置—-第11部分：蓄电池和充电设备一第12部分：船舶电台天线和接地一一第13部分：406MHz卫星应急无线电示位标一第14部分：9GHz搜救雷达应答器第15部分：救生艇（筱）双向甚高频便携式无线电话JT/T680.9—2007
本部分为JT/T680的第9部分，代替JT/T8100.14--1992《船用通信导航设备的安装、使用、维护，修理技术要求磁罗经》。本部分与JT/T8100.14一1992相比主要差异如下：一一将原4.1改为“民用船舶的罗经校正，应由持有有效证书的校正师（员）校正，并出具自差表”(见5.1）；
将原4.2中a）改为新建船舶出厂后投入航运生产前应校正”（见5.2中a）：-将原4.6和4.9中\多余”两字改为\备用\（见5.6和5.9）；-一将原6.1中“检查半周期\改为“检查摆动半周期\（见7.1)；一附录A\周期要求\改为：
“指向系统的摆动半周期为：
a）在指向系统偏转40°后，其摆动半周期不得小于V2600/Hs：b）指向系统偏转90°后，回到离原位1°以内所需时间不应大于V57600/Hs\。本部分的附录A为资料性附录。
本部分由交通部信息通信及导航标准化技术委员会提出并归口。本部分起草单位：大连海事大学。本部分主要起草人：关政军。
本部分所代替标准的历次版本发布情况为：JT4530.14-1987.JT/T8100.141992。105
HiiKAoNiKAca
JT/T680.9—2007
船用通信导航设备的安装、便用，维护、修理技术要求第9部分：磁罗经
1范围
本部分规定了磁罗经（以下简称罗经)在船舶上的正确安装、使用、维护、修理的技术要求。本部分适用于JT/T680.1所规定的范围。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JT/T680.1船用通信导航设备的安装、使用、维护、修理技术要求第1部分：总则3一般要求
3.1磁罗经的安装、使用、维护、修理的一般技术要求应满足JT/T680.1的有关规定。3.2磁罗经主要性能指标参见附录A。4安装
4.1罗经的安装位置，应选择在船磁影响小的部位，首先考虑将罗经正装，即安装在船舶纵中剖面内，确实无条件安装时，才考虑将罗经偏装。4.2罗经的船首尾基线，正装罗经应与船舶纵中剖面重合；偏装罗经应与船舶纵中剖面平行，误差应小于±0.5
4.3罗经的垂直中心线应与该处的水平面保持垂直，误差应小于±0.5°。4.4安装固定罗经用的紧固件均应由非磁性材料制成。4.5安装立式罗经时，应可靠地将其紧固在与甲板固定的硬木垫上，其高度应便于操舵时观看航向或测定方位
4.6台式罗经一般作操舵罗经用，安装高度应适合于操舵时观看，垫高材料应用非磁性材料。4.7总长小于60m的船舶，驾驶室比较窄小，在室内安装操舵罗经不易满足安全距离的要求，宜用安装在罗经甲板上的反射型或投影型标准罗经，兼作操舵罗经。4.8安装在罗经甲板上的标准罗经或其复示器，其正前方两侧各115°扇形面内的地平视线，除由于枪杆、吊杆柱、起货机以及类似的障碍物遮挡外，应尽可能不被其他物体遮挡，以便观测方位。4.9备用罗经应安装在船舶应急操能台附近。4.10舶版罗经使用时的安放位置，应尽量远离磁性材料。4.11为确保罗经在船舶正常航行条件下应具有的精度，罗经与船舶磁性材料间的最小安全距离应满足如下要求：
a）标准罗经应符合图1中所示磁性材料最小安全距离的要求。若情况特殊，图1中所示的最小安全距离使得罗经不能正常工作，则可增大该距离。在罗经附近，处于最小安全距离以外的任何磁性材料，应尽可能在罗经左右对称配置。b）操舵罗经应符合图1中所示距离，可以减少到规定值的60%，但到铁质甲板、舱壁和桁材末端107
HiiKAoNi KAca
JT/T680.9—2007
的距离，不应小于图1中所示最小安全距离规定值的65%。备用罗经应符合图1中所示距离，可以减少到规定值的50%，但不得小于1m。d）两个罗经之间的距离不小于2m，在设计总长小于60m的船上，两个罗经之间的距离不应小于1.8m
203040
506070
图1磁性材料最小安全距离
110(m）
船舶总长
连续的固定磁性材料或规定A级罗经的船舶。固定磁性材料的端部，例如：墙壁板和舱壁的顶边：肋骨、桁材、支柱、梁和类似钢件的端部：在海上要经常移动的磁性材料，例如：吊杆、通风器、铁门等，具有可变磁场的大块磁性材料(如烟窗等)。.总长小于60m的海船和限制航行三类航区的船舶。4.12罗经与磁性设备和电设备以及电缆的安全距离应满足以下要求：a）靠近罗经的磁性设备和电设备，以及载直流电的电缆，它们与罗经的距离，不应小于图1所示安全距离；
除用于罗经的校正线圈外，距离罗经5m以内载直流电缆的布线应用无感式排列；b)
安装在船舶总长超过60m的操舵罗经，其安全距离可减少到规定值的75%；c）
d）安装在船舶总长小于60m的操舵罗经，其安全距离可减少到规定值的50%；罗经与雷达收发机的距离，不应小于3m。e)
5使用
5.1民用船舶的罗经校正，应由持有有效证书的校正师（员）校正，并出具自差表。5.2凡属下列情况之一，应校正罗经：a）新建船舶出厂后投入航运生产前应校正；b）进厂修理，尤其在驾驶台附近大面积敲铁锈、烧电焊、换钢板；c）在航行中遭雷击、碰撞、触礁、搁浅或被火炮袭击后；d）罗经的安装位置有变动的船舶；经磁性吸盘装卸生铁、废钢，自差有大幅度变化的船舶；e
在某个固定航向上停泊时间超过三个月以上的船舶；f)
g）标准罗经自差大于±3°，操舵罗经自差大于±5；h）罗经自差每年要校正一次。
5.3校正罗经时，船舶的吊杆、舱盖等属具，应处于航行状态。5.4罗经经校正后，自差还会有所变化，应利用一切机会测定自差，并记人自差记录簿。5.5船舶装卸大量生铁、钢材后，集装箱船舶在大批装卸由磁性材料制作的集装箱后，均应充分注意罗经自差的变化，并利用一切机会测定自差。5.6备用罗经盆和备用的校正磁棒、软铁不应靠近罗经放置，它们与罗经的距离不应小于4ml108
iiKAoNiKAca
5.7雷达备用磁控管不应放置在罗经附近，它们与罗经的距离不应小于5m。JT/T680.9-2007
5.8高音喇叭与罗经的距离不应小于3m。话简、手提半导体喇叭与罗经的距离不应小于2m总长小于60m的船舶，该距离可以减少到规定值的70%。5.9备用的校正磁棒和软铁应分别放置，它们之间的距离不应小于2m。5.10放置于操舵罗经旁供能手使用的痰盂、烟灰缸应选用非磁性材料制品。5.11反射或投影型罗经光学透镜装置的焦距应调整适中，使图像清晰，便于读取航向。5.12投影罗经凭借自然光不能清晰地读取航向时，应接通专用照明灯，使灯光集中照射在罗经基线附近。
5.13平常不观测方位时，宜将标准罗经帽子盖好，有大风浪时要用护罩罩好。5.14方位仪置于罗经盆上时，应与罗经盆紧密配合，并能自由转动，防止观测方位时产生位移误差。5.15船舶靠妥码头，不用罗经时，应关闭罗经照明灯。6维护
6.1罗经应有专人负责管理和保养。6.2罗经平衡环轴承处应加润滑油，使罗经始终保持水平状态。6.3铝合金铸造的罗经柜体，其校正磁棒装置门上的螺栓、软铁片盒螺栓应涂上油脂保护。6.4检查罗经木垫，防止腐蚀，以免罗经柜体倾倒。6.5反射罗经和投影罗经的光学透镜装置，要用光学擦镜纸或其他柔软物擦拭，保持透镜表面清洁无尘埃，反射、投影筒内无异物。6.6投影罗经专用灯的反射罩，经常用柔软物擦拭，使其保持反射功能。6.7方位仪与罗经盆接触转动部位、方位仪瞄向孔、黑玻璃架等活动处应加少许润滑油。6.8室内外温差过大时，投影罗经光学筒下部透镜表面会凝结水汽，使图像模糊，应从上部取出光学筒，用柔软物擦拭清除水汽，再把光学简装上，就能重新见到清晰的图像。7修理
7.1罗经轴针磨损，换同样长度的新轴针后，用磁棒使卡面偏转2°~3°，然后移开磁棒，罗经卡面应回到原位置，误差小于±0.2°，再检查摆动半周期，应符合技术条件规定的时间。7.2罗经液体泛黄或乳化，影响观测和正常使用，应予更换。如液体是酒精和蒸馏水混合液，用酒精45%和蒸馅水55%的混合液更换。如液体是特种煤油，用同样的特种煤油更换，两者切不能搞错。7.3卡面泛黄变色、变形，涂料龟裂脱落，影响读取航向和观测方位时，应换相同规格的卡面，更换后指向磁钢轴线与卡面0°到180°轴线应平行，误差小于±0.3°7.4浮室渗水，卡面倾斜，影响连续指示航向时，应更换浮室。指向磁钢轴线和卡面0°到180°轴线应平行，误差小于±0.3°。罗盆水平时，卡面在罗盆液体中就保持水平，其误差小于2mm7.5罗经盆壁涂料、浮室涂料龟裂、脱落或变色，应彻底清除后重新喷涂。罗经液是酒精和蒸馏水混合液时，应喷涂锌氧粉和泡化碱混合涂料：罗经液是特种煤油时，应喷涂7650聚氨脂白漆。7.6罗经盆玻璃碎裂，应查清原因采取措施后换新：a）中层密封玻璃换新后，若轴针固定在中层密封玻璃上，装复时轴针应位于罗盆中心，误差应小于1mmlo
换新的上密封玻璃不能有气泡，不应使卡面刻度畸变失真。若上密封玻璃中心有供安装方位b)
仪的装置，此装置的中心必须与浮室中心保持一致，误差小于1mm。7.7更换卡面、浮室、轴针后应注意以下三点：a）卡面外边缘与基线的间距：直读型和反射型罗经应在1.5~3.0mm范围内，投影型罗经应在0.5~1.5mm范围内；
iiiKAoNiKAca
JT/T 680.92007
b）当罗盆水平时，反射罗经和投影罗经卡面边缘与基线平面应在同一水平面内，其偏差应小于2mm;
c）罗盆前后，左右基线应分别在同一轴线上，并互相垂直，由卡面刻度指示的偏差应小于0.5°。7.8在-30～+60℃的范围内，罗盆不应有空气漏进，也不应有液体渗出。当气泡直径大于10mm时，应注人相同的罗经液予以清除。110
HiiKAoNiKAca
A.1指向系统
附录A
（资料性附录）
磁罗经的主要性能指标
A.1.1当罗经完全翻转后，再返回原位置时，指向系统应能回到轴针的原位置。JT/T680.9—2007
A.1.2指向系统在任何方向倾斜10°时，应能保持自由度，在无平衡环的罗经中倾斜30°时，应能保持自由度。
A.2周期要求
指向系统的摆动半周期为：
a）在指向系统偏转40°后，其摆动半周期不得小于V2600/Hsb）指向系统偏转90°后，回到离原位1°以内所需时间不应大于57600/Hs。H为当地水平磁场强度，以μT为单位。A.3摩擦误差
当温度为(20±3)℃时，罗经指向系统偏转2°后，应回到原位置，摩擦误差小于0.2°。A.4航向读数偏差
投影罗经在投影屏上的读数及反射罗经在反射镜上的读数应与从船首基线读出的航向一致，其偏差不大于±0.5%
如果航向只部分显示，应能读取船首基线两侧各15°的度数。111
