【QB轻工标准】 普通型合页

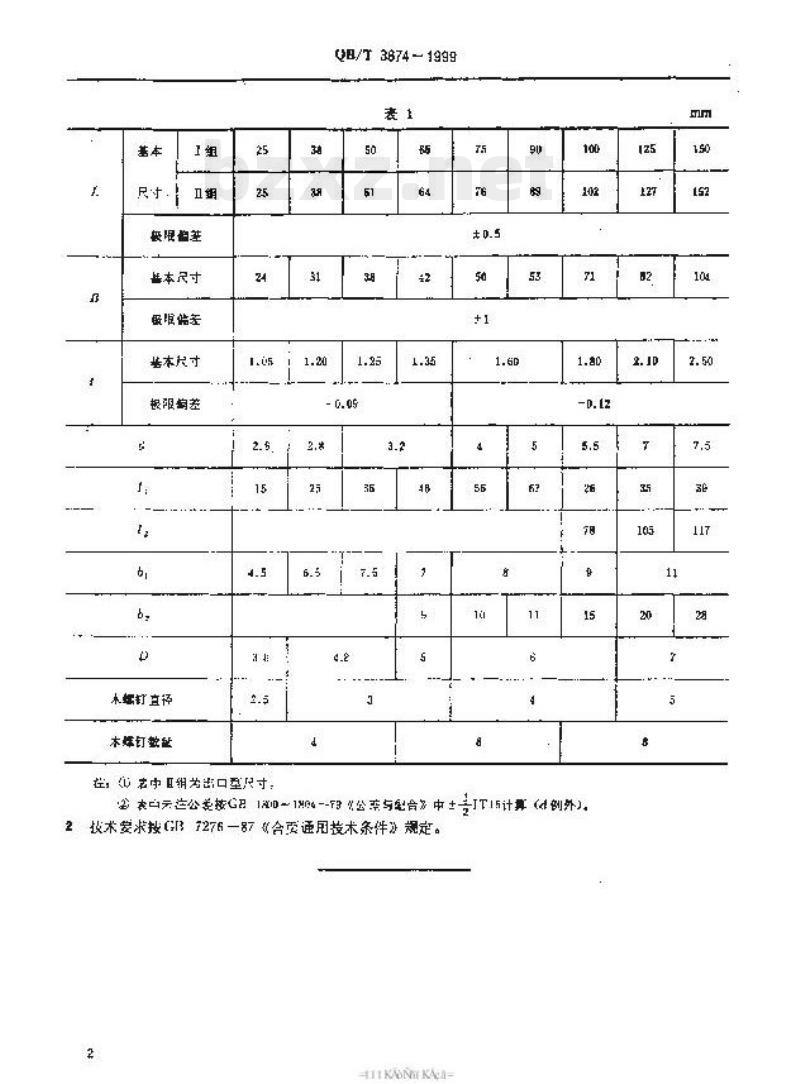

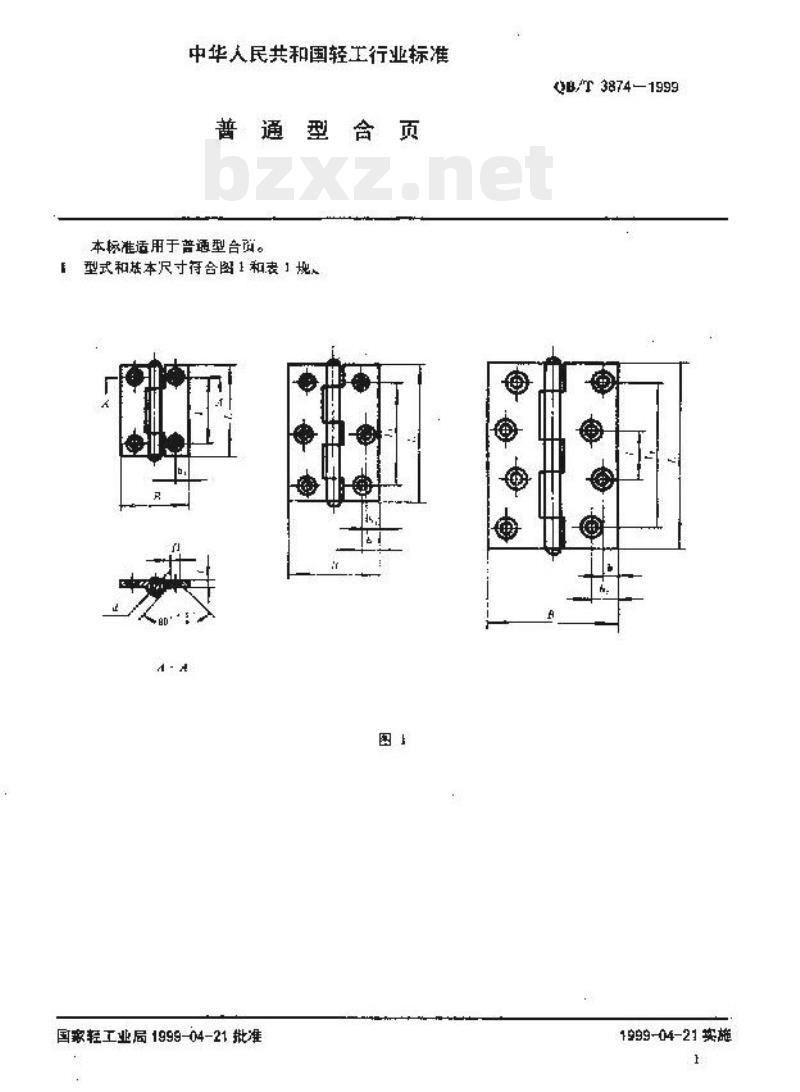

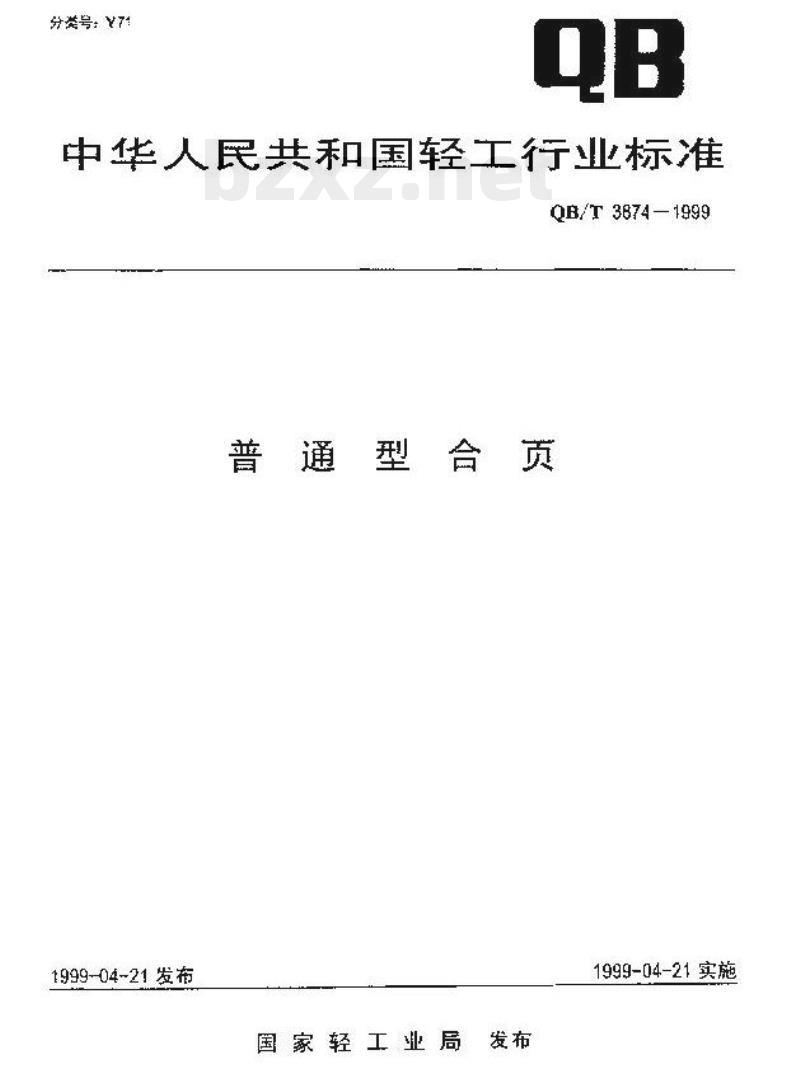

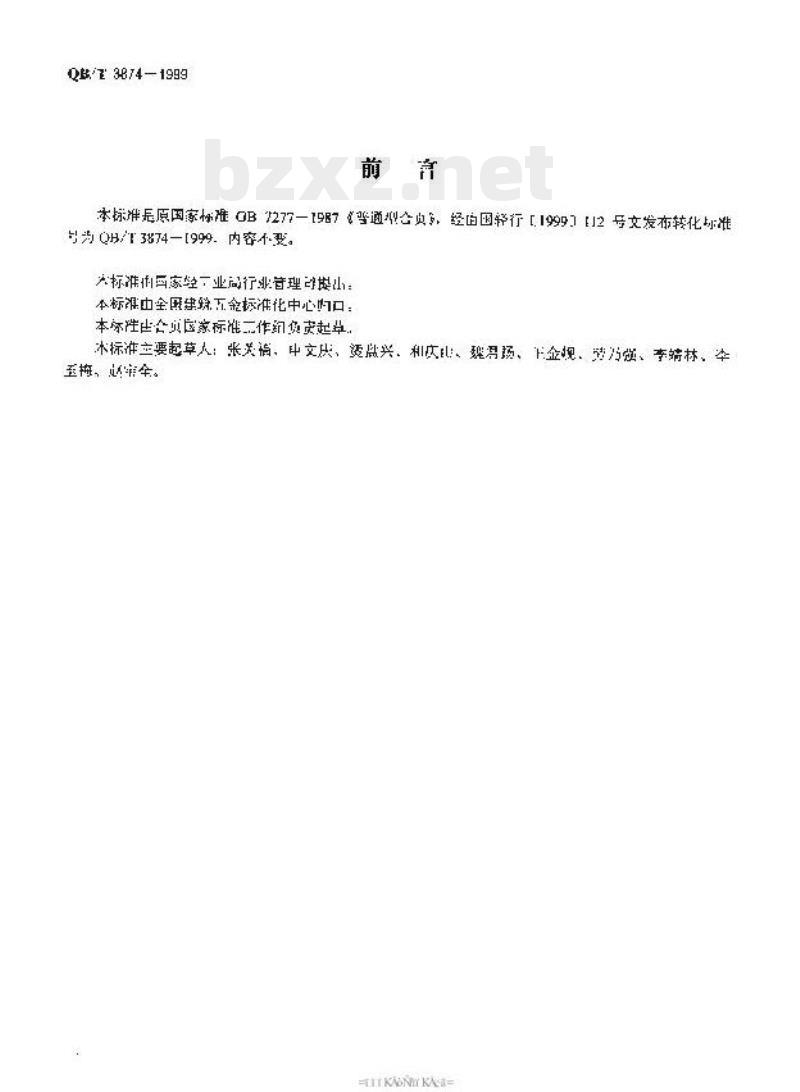

分类号：Y71 QB/T 3874-1999 中华人民共和国轻工行业标准 普通型合页 发布日期：1999-04-21 实施日期：1999-04-21 国家轻工业局发布 前言 本标准原国家标准 GB/T 277-1987 变通型合页，经国家轻工业局 [1999] 12 号文发布转化为行业标准 QB/T 3874-1999。内容未变。标准修订由国家轻工业局行业管理委员会组织。本标准由全国建筑五金标准化中心组织。本标准主要起草人：张关搞、中文庆、烫盘兴、和次比、魏得场、下金视、劳乃荣、李靖林、本玉梅等。 范围 本标准适用于普通型合页。 型式和基本尺寸 型式和基本尺寸符合图 1 和表 1 规定。 表 1 基本尺寸 尺寸数据：25, 25, 24, 2.5, 15, 4.5, 3.5, 8, 31, 1.20, 50, 1.25, -0.05, 2.5, 23, 6.5, 4.2, 6, 7.5, 3.2, 85, 64, 42, 1.35, 48, 5, 6, 50, 55, 10, 8, 90, 53, 5, 62, 11, 6, 108, 102, 71, 1.40, -0.12, 5.5, 15, 125, 127, 82, 2.10, 105, 20, 8, 11, 150, 152, 104, 2.50, 7.5, 117, 28。 注：尺寸公差按 GB/T 188 计算，技术要求按 GB/T 276-87《通用技术条件》规定。
