【JT交通运输标准】 耙吸挖泥船专用设备修理技术要求第7部分:主动耙头

ICS47.020.99
备案号：50160—2015

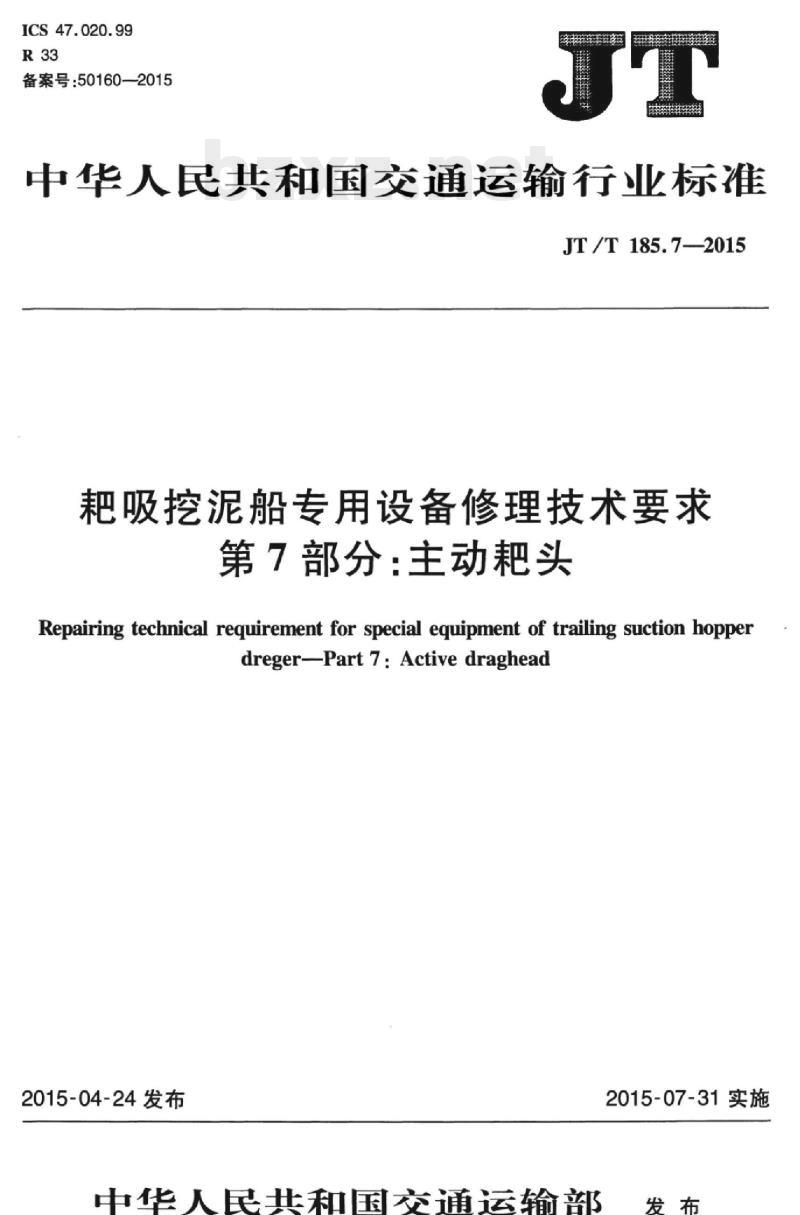

中华人民共和国交通运输行业标准JT/T185.7—2015
耙吸挖泥船专用设备修理技术要求第7部分：主动耙头
Repairing technical requirement for special equipment of trailing suction hopperdreger-Part7：Activedraghead2015-04-24发布
中华人民共和国交通运输部
2015-07-31实施
规范性引用文件
保养与维修
交付文件
JT/T185.7-2015
Ti KAoNni KAca
JT/T185.7—2015

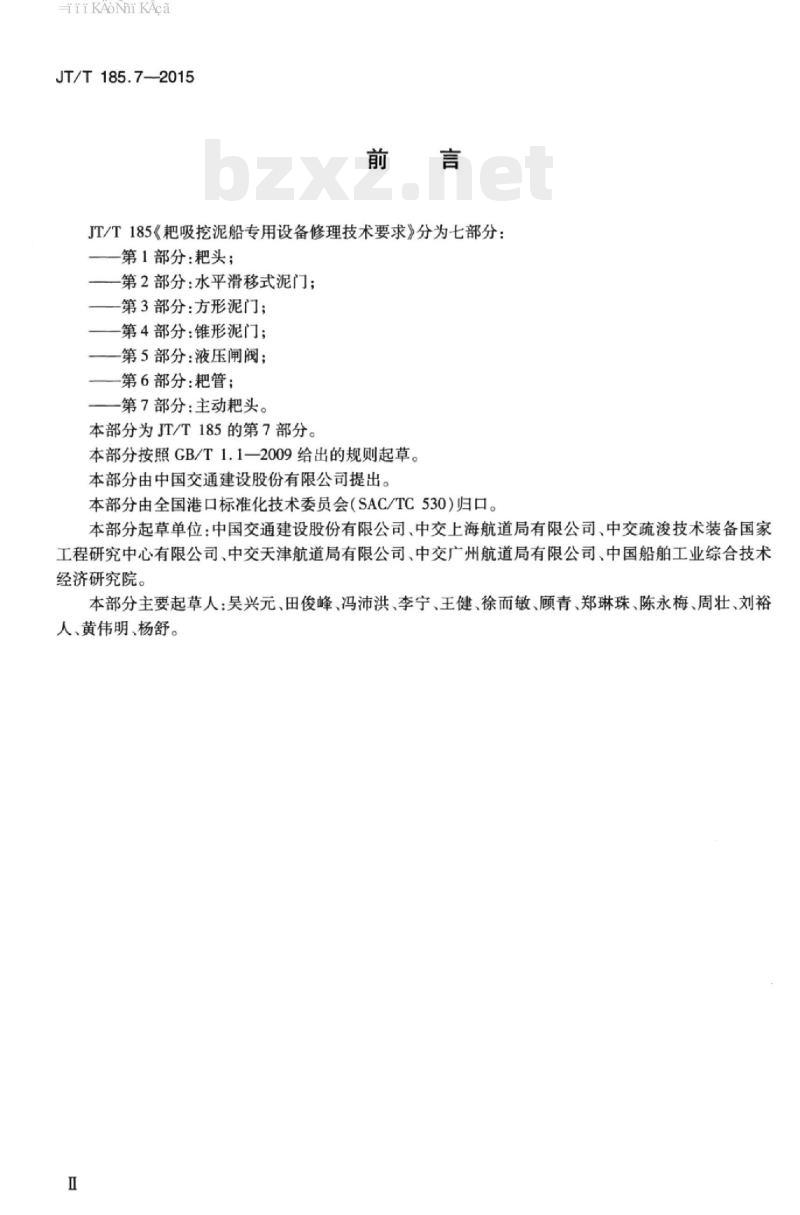

JT/T185《耙吸挖泥船专用设备修理技术要求》分为七部分：第1部分：耙头；
一第2部分：水平滑移式泥门；
一第3部分：方形泥门；
一第4部分：锥形泥门；
一第5部分：液压闸阀：
一第6部分：耙管：
一第7部分：主动耙头。
本部分为JT/T185的第7部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分由中国交通建设股份有限公司提出。本部分由全国港口标准化技术委员会（SAC/TC530）归口。本部分起草单位：中国交通建设股份有限公司、中交上海航道局有限公司、中交疏浚技术装备国家工程研究中心有限公司、中交天津航道局有限公司、中交广州航道局有限公司、中国船舶工业综合技术经济研究院。
本部分主要起草人：吴兴元、田俊峰、冯沛洪、李宁、王健、徐而敏、顾青、郑琳珠、陈永梅、周壮、刘裕人、黄伟明、杨舒。
HiiKAoNiKAca
JT/T185.72015

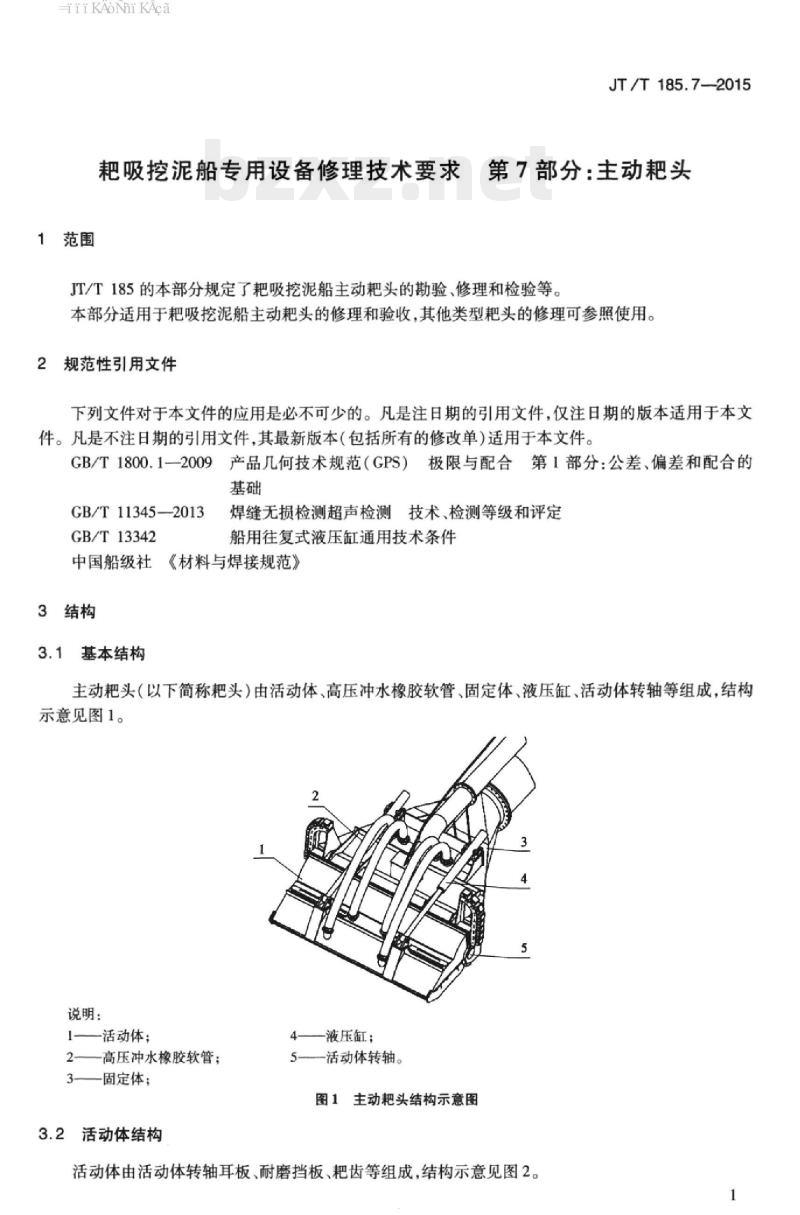

耙吸控泥船专用设备修理技术要求第7部分：主动耙头1范围
JT/T185的本部分规定了耙吸挖泥船主动耙头的勘验、修理和检验等。本部分适用于耙吸挖泥船主动耙头的修理和验收，其他类型耙头的修理可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1800.12009产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础
GB/T11345—2013
GB/T13342
焊缝无损检测超声检测技术、检测等级和评定船用往复式液压缸通用技术条件中国船级社《材料与焊接规范》3结构
3.1基本结构
主动耙头（以下简称头）由活动体、高压冲水橡胶软管、固定体、液压缸、活动体转轴等组成，结构示意见图1。
说明：
1——活动体；
2—高压冲水橡胶软管；
一固定体；
3.2活动体结构
一液压缸：
5-—活动体转轴。
图1主动头结构示意图
活动体由活动体转轴耳板、耐磨挡板、耙齿等组成，结构示意见图2。-iiKAoNni KAca
JT/T185.72015
说明：
活动体转轴耳板：
耐磨挡板；
一粑齿。
3.3固定体结构
图2活动体结构示意图
固定体由防撞装置、耐磨块、橡胶密封条及压板、高压冲水水箱、格栅等组成，结构示意见图3。说明：
一防撞装置：
一耐磨块；
-橡胶密封条及压板；
4勘验
高压冲水水箱；
格栅。
图3固定体结构示意图
耙头经勘验出现下列情况应进行保养：a)
焊缝、钢板开裂；
焊缝、钢板局部磨损；
耐磨块、粑齿脱落；
齿座脱落；
耐磨底板开裂；
钢质高压冲水管局部磨损；
紧固件松动、变形；
齿销断裂、脱落；
高压冲水蝶阀损坏、失效；
喷嘴堵塞。
耙头经勘验出现下列情况应进行维修：a)
活动体转轴与轴套的间隙大于6mm或轴套碎裂；iiKANniKAca
液压缸销轴与轴套的间隙大于4mm；活动体与固定体的顶板厚度小于设计值的1/2；活动体与固定体的侧板厚度小于设计值的1/2；耙头底部耐磨块、格栅厚度小于设计值的1/3；耐磨挡板的高度磨损大于外露部分设计值的2/3；活动体转轴轴端挡板的厚度小于设计值的1/3；高压冲水管壁厚小于设计值的1/3；高压冲水橡胶软管开裂、破损；活动体与固定体的橡胶密封条失效；耙头的防撞装置结构变形开裂，防撞垫块脱落；喷嘴通流面积扩大30%；
高压冲水水箱变形、泄漏、磨损；液压缸泄漏。
保养与维修
耙头勘验后的保养项目、方法及要求按表1进行。表1耙头的保养
外壁覆焊耐磨材料
JT/T185.72015
焊缝质量满足中国船级社《材料与焊接规范》的相关要求焊接工艺与焊缝质量满足中国船级社材料与焊接规范》的相关要求按原技术要求换新并有效固定
a)按原技术要求换新并有效固定；b)焊缝质量满足中国船级社《材料与焊接规范》的相关要求焊接工艺与焊缝质量满足中国船级社《材料与焊接规范》的相关要求焊接工艺与焊缝质量满足中国船级社《材料与焊接规范》的相关要求按原技术要求换新并有效固定
按原技术要求换新，蝶阀启闭正常喷嘴通畅
耙头勘验后的维修项目、方法及要求按表2进行。3
-iiKAoNni KAca
JT/T185.7—2015
转轴修理
轴套、转轴换新
销轴修理
轴套、销轴换新
表2耙头的维修
a)转轴修复加工后无裂纹，其硬度、耐磨性能、尺寸应符合原设计；b)按原技术要求换新；
C）活动体转轴与轴套的间隙配合应满足GB/T1800.12009中规定的H11/f9要求：
d）轴套与耳板之间的过盈配合应满足GB/T1800.1—2009中规定的H8/k8要求；e）转动试验无异响、卡阻现象
a)销轴修复加工后无裂纹，其硬度、耐磨性能、尺寸应符合原设计：b)按原技术要求换新；
c）液压缸销轴与轴套的间隙配合应满足CB/T1800.1—2009中规定的H11/f9要求；
d)液压缸支座中心线与活动体转轴中心线平行度不大于0.1%；e)转动试验无异响，卡阻现象
a）按原技术要求换新，焊缝质量满足中国船级社《材料与焊接规范》的相关要求；b)活动体面板与转轴中心线平行度不大于0.1%；c）活动体圆弧板圆度不大于2mm；d）活动体宽度偏差不大于2mm：e)固定体面板与转轴中心线平行度不大于0.1%；f)靶头活动体与固定体的顶面间隙不大于5mm；g)转动试验无异响、卡阻现象
a）按原技术要求换新，焊缝质量满足中国船级社《材料与焊接规范》的相关要求；
b)活动体侧板与转轴中心线垂直度不大于0.3%，轴孔中心线同轴度不大于0.2%;
c活动体侧板与其转轴耳板的焊缝等级不低于GB/T11345-2013中附录A规定的检测等级B级；
d)固定体侧板与转轴中心线垂直度不大于0.3%，轴孔中心线同轴度不大于0.2%：
e)固定体侧板与其转轴耳板的焊缝等级不低于GB/T11345—2013中附录A规定的检测等级B级；
f)粑头活动体与固定体的侧面总间隙不大于10mm；g)转动试验无异响、卡阻现象
按原技术要求换新，焊缝质量满足中国船级社《材料与焊接规范》的相关要求按原技术要求换新，轴端挡板有效固定转轴按原技术要求换新，焊缝质量满足中国船级社《材料与焊接规范》的相关要求按原技术要求换新
按原技术要求换新，活动体与固定体之间有效密封按原技术要求换新，焊缝质量满足中国船级社《材料与焊接规范》的相关要求按原技术要求换新，耐磨性能不低于原材料，尺寸符合原设计HiiKAoNniKAca
水箱换新
耐磨底板换新
6检验bzxz.net
6.1焊接
表2（续）
a)按原技术要求换新；
JT/T185.7-2015
b）焊缝质量满足中国船级社（材料与焊接规范》的相关要求：c)水压试验，试验压力为工作压力的1.5倍，保压时间不少于10min，无渗漏a）按原技术要求换新，耐磨性能不低于原材料，尺寸符合原设计；b)焊缝质量满足中国船级社《材料与焊接规范》的相关要求a）每次拆检后密封件更新，修复后密封性能应满足CB/T13342的相关要求；b)转动试验无异响、卡阻现象
按原技术要求换新，转动试验无异响、卡阻现象目视检查焊缝表面无裂纹、焊瘤、咬边、夹渣、弧坑等缺陷。6.2保养
使用焊缝检验尺检测焊缝及钢板开裂的补焊质量，结果应满足表1中序号1的要求。6.2.2
使用焊缝检验尺检测焊缝及钢板局部磨损的补焊质量，结果应满足表1中序号2的要求。6.2.3
采用目视检查耐磨块及耙齿的外观质量，结果应满足表1中序号3的要求。6.2.41
使用焊缝检验尺检测齿座焊缝高度，结果应满足表1中序号4的要求。6.2.5
采用目视检查耐磨底板的外观质量，结果应满足表1中序号5的要求。6.2.61
使用超声波测厚仪检测钢质高压冲水管壁厚，结果应满足表1中序号6的要求。采用目视检查紧固件的牢固程度及外观质量，结果应满足表1中序号7的要求。6.2.7
采用目视检测齿销的固定程度及外观质量，结果应满足表1中序号7的要求。采用水压试验的方法检测高压冲水蝶阀启闭情况，结果应满足表1中序号8的要求。6.2.10采用水压试验的方法检测高压冲水喷嘴的流通情况，结果应满足表1中序号9的要求。6.3维修
使用塞尺检测活动体转轴与轴套的间隙，结果应满足表2中序号1的要求。6.3.2
使用塞尺检测液压缸销轴与轴套的间隙，结果应满足表2中序号2的要求。使用游标卡尺检测活动体与固定体的顶板厚度，结果应满足表2中序号3的要求。6.3.3
使用游标卡尺检测活动体与固定体的侧板厚度，结果应满足表2中序号4的要求。6.3.4
使用游标卡尺检测耙头底部耐磨块、格栅厚度，结果应满足表2中序号5的要求。6.3.61
使用游标卡尺检测耐磨挡板高度磨损量，结果应满足表2中序号5的要求。6.3.71
使用游标卡尺检测活动体转轴轴端挡板的厚度，结果应满足表2中序号6的要求。6.3.81
使用焊缝检验尺检测高压冲水管焊缝质量，结果应满足表2中序号7的要求。6.3.9采用目视检测高压冲水橡胶软管的外观质量，结果应满足表2中序号8的要求。6.3.10采用转动试验的方法检测活动体与固定体的橡胶密封条的密封效果，结果应满足表2中序号9的要求。
HiiKAoNniKAca
JT/T185.7—2015
6.3.11采用目视检测防撞装置的防撞效果，结果应满足表2中序号10的要求。6.3.12
使用游标卡尺检测喷嘴的通流面积，结果应满足表2中序号11的要求。采用水压试验的方法检测高压冲水水箱的耐压能力，结果应满足表2中序号12的要求，采用转动试验的方法检测液压缸的密封效果，结果应满足表2中序号13的要求。交付文件
交付文件如下：
尺寸检验报告；
一无损检测报告。
中华人民共和国
交通运输行业标准
耙吸挖泥船专用设备修理技术要求第7部分：主动粑头
JT/T185.7—2015
人民交通出版社股份有限公司出版发行北京市朝阳区安定门外外馆斜街3号）(100011
各地新华书店经销
北京市密东印刷有限公司印刷
开本：880×12301/16印张：0.5字数：12千2015年8月第1版
2015年8月第1次印刷
统一书号：15114·2198
定价：15.00元
版权专有
侵权必究
举报电话：010-85285150
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
