【JT交通运输标准】 水运工程试验检测仪器设备技术标准

中华人民共和国行业标准
JTS238-2016
水运工程试验检测仪器设备技术标准Technical Standard of Test Detection Instrument andEquipmentforWaterTransportEngineering2016-09-09发布
2017-01-01实施
中华人民共和国交通运输部发布中华人民共和国行业标准
水运工程试验检测仪器设备技术标准JTS238—2016
主编单位：交通运输部天津水运工程科学研究所批准部门：中华人民共和国交通运输部施行日期：2017年1月1日
人民交通出版社股份有限公司
2016·北京

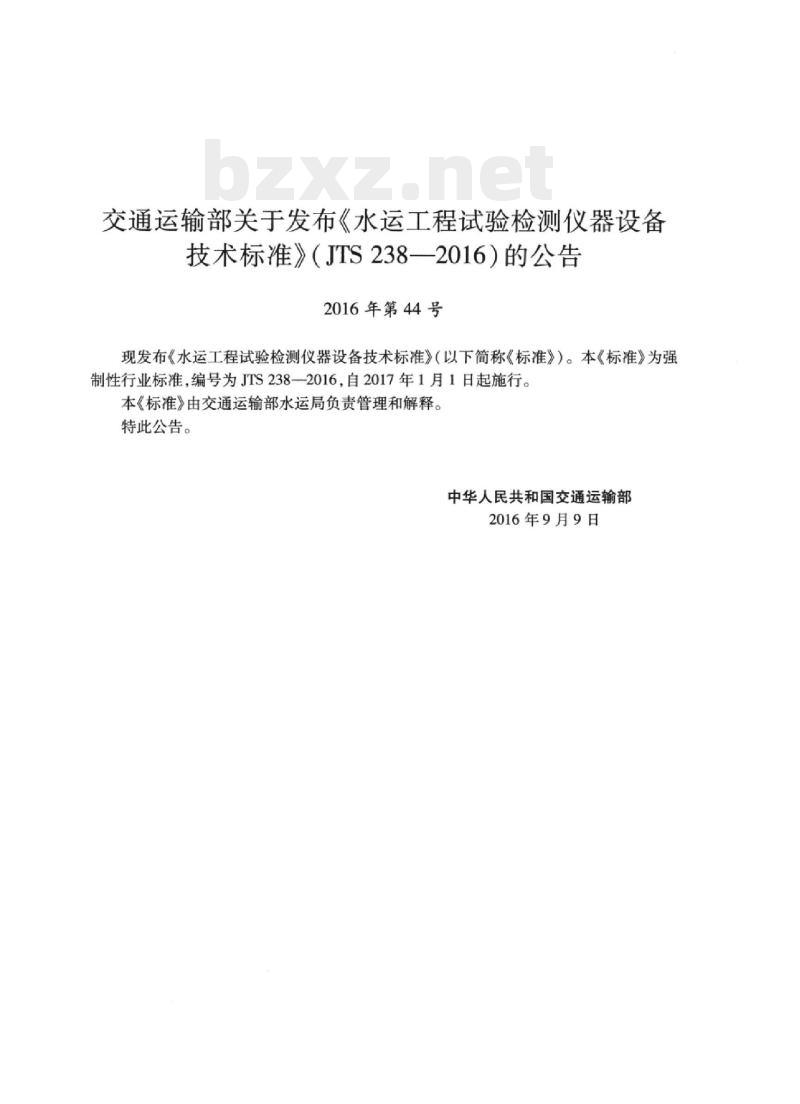

交通运输部关于发布《水运工程试验检测仪器设备技术标准》（JTS238—2016）的公告2016年第44号
现发布《水运工程试验检测仪器设备技术标准》（以下简称《标准》）。本《标准》为强制性行业标准，编号为JTS2382016，自2017年1月1日起施行。本《标准》由交通运输部水运局负责管理和解释。特此公告。
中华人民共和国交通运输部
2016年9月9日

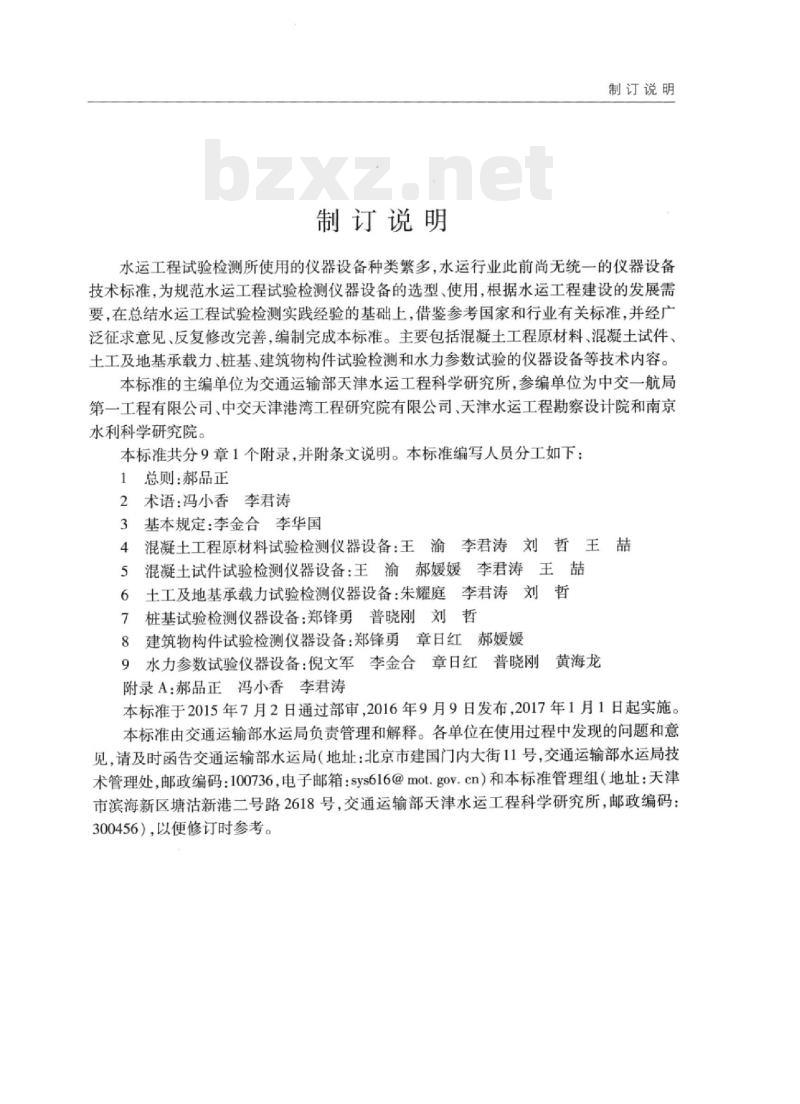

制订说明
制订说明
水运工程试验检测所使用的仪器设备种类繁多，水运行业此前尚无统一的仪器设备技术标准，为规范水运工程试验检测仪器设备的选型、使用，根据水运工程建设的发展需要，在总结水运工程试验检测实践经验的基础上，借鉴参考国家和行业有关标准，并经广泛征求意见、反复修改完善，编制完成本标准。主要包括混凝土工程原材料、混凝土试件、土工及地基承载力、桩基、建筑物构件试验检测和水力参数试验的仪器设备等技术内容。本标准的主编单位为交通运输部天津水运工程科学研究所，参编单位为中交一航局第一工程有限公司、中交天津港湾工程研究院有限公司、天津水运工程勘察设计院和南京水利科学研究院。
本标准共分9章1个附录，并附条文说明。本标准编写人员分工如下：1总则：郝品正
2术语：冯小香李君涛
基本规定：李金合李华国
混凝土工程原材料试验检测仪器设备：王渝李君涛刘哲王喆4
混凝土试件试验检测仪器设备：王渝郝媛媛李君涛王喆5
土工及地基承载力试验检测仪器设备：朱耀庭李君涛刘哲6
桩基试验检测仪器设备：郑锋勇普晓刚刘哲7
建筑物构件试验检测仪器设备：郑锋勇章日红郝媛媛8Www.bzxZ.net
9水力参数试验仪器设备：倪文军李金合章日红普晓刚黄海龙附录A：郝品正冯小香李君涛
本标准于2015年7月2日通过部审，2016年9月9日发布，2017年1月1日起实施。本标准由交通运输部水运局负责管理和解释。各单位在使用过程中发现的问题和意见，请及时函告交通运输部水运局（地址：北京市建国门内大街11号，交通运输部水运局技术管理处，邮政编码：100736，电子邮箱：sys616@mot.gov.cn）和本标准管理组（地址：天津市滨海新区塘沽新港二号路2618号，交通运输部天津水运工程科学研究所，邮政编码：300456），以便修订时参考。

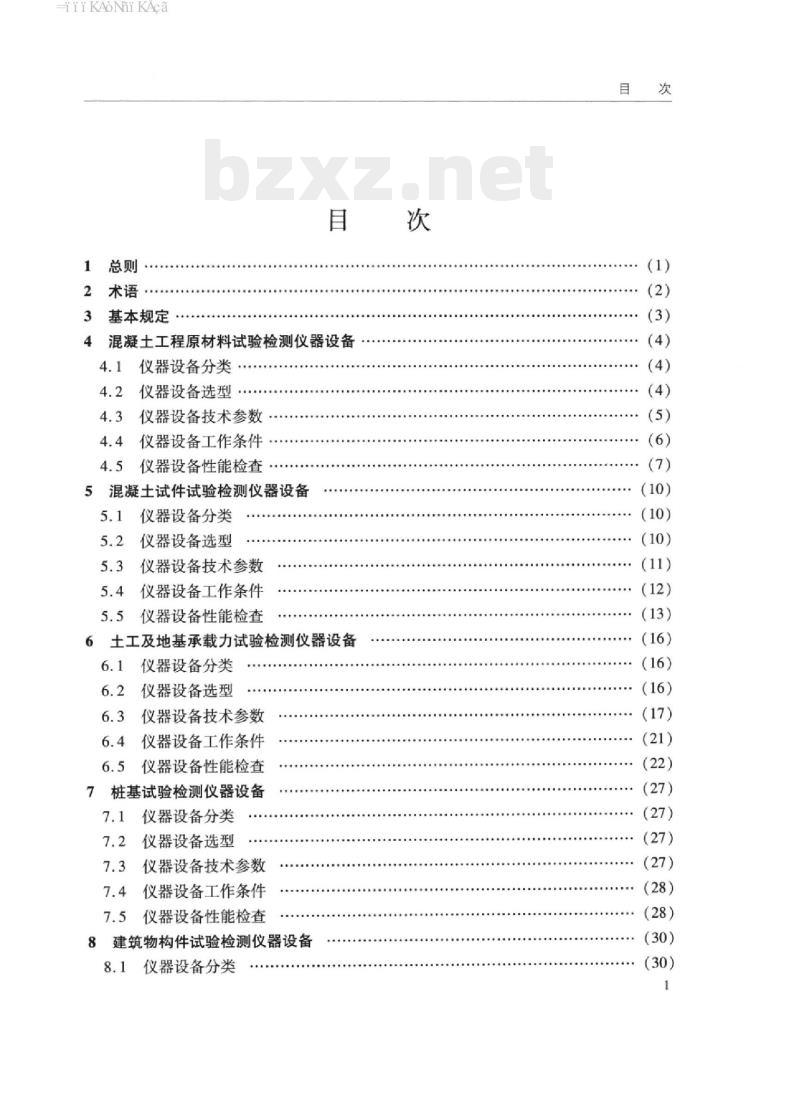

HiiKAoNiKAca
术语·
基本规定
混凝土工程原材料试验检测仪器设备4.1
仪器设备分类
4.2仪器设备选型
仪器设备技术参数
4.4仪器设备工作条件.
4.5仪器设备性能检查·
5混凝土试件试验检测仪器设备
仪器设备分类
5.2仪器设备选型
仪器设备技术参数
仪器设备工作条件
5.5仪器设备性能检查
6土工及地基承载力试验检测仪器设备6.1
仪器设备分类
6.2仪器设备选型
仪器设备技术参数
6.4仪器设备工作条件
6.5仪器设备性能检查
7桩基试验检测仪器设备
仪器设备分类
仪器设备选型
仪器设备技术参数
仪器设备工作条件
7.5仪器设备性能检查
8建筑物构件试验检测仪器设备
仪器设备分类
：(3)
（4）
（28）
-iiKAoNni KAca
水运工程试验检测仪器设备技术标准（JTS238—2016）8.2仪器设备选型
8.3仪器设备技术参数
8.4仪器设备工作条件
8.5仪器设备性能检查
9水力参数试验仪器设备
仪器设备分类
仪器设备选型
9.3仪器设备技术参数
9.4仪器设备工作条件
9.5仪器设备性能检查
附录A本标准用词说明
引用标准名录
附加说明本标准主编单位、参编单位、主要起草人、主要审查人、总校人员和管理组人员名单
条文说明
iiKAoNnikAca
1总１
1.0.1为规范水运工程试验检测仪器设备选型，统一仪器设备基本技术要求，提高试验检测数据的可靠性，制定本标准。1.0.2本标准适用于水运工程试验检测仪器设备的选型、技术参数和工作条件确定、性能检查。
1.0.3用于水运工程试验检测的仪器设备除应符合本标准规定外，尚应符合国家现行有关标准的规定。
-iiKAoNniKAca
水运工程试验检测仪器设备技术标准（JTS238—2016）术
2.0.1感量Sensitivity
天平指针从平衡位置偏转到标尺1分度所需的最大质量。2.0.2示值Indication
由测量仪器或测量系统给出的量值。2.0.3分辨力Resolution
引起相应示值产生可觉察到变化的被测量的最小变化。2.0.4最大允许误差MaximumPermissibleError对给定的测量、测量仪器或测量系统，由规范或规程所允许的，相对于已知参考量值的测量误差的极限值。
2.0.5公称压力NominalPressure制品在基准温度下的耐压强度。2.0.6公称容量NominalCapacity仪器设备满载时所允许容纳试验的量。2.0.7分度值ScaleInterval
标尺上两相邻标记值之差。
2.0.8测量误差MeasurementError测量结果与（约定）真值之间的差值。2.0.9灵敏度Sensitivity
测量系统的示值变化除以相应的被测量值变化所得的商。2.0.10量程Span
标称范围上限值与下限值的代数差。2.0.11量水堰MeasuringWeir
设在渠道、水槽中用以量测水流流量的溢流堰。2
iiiAoNnikAca
3基本规定
仪器设备选型应遵循功能实用、性能稳定和技术先进的原则。仪器设备技术参数宜包括规格、量测范围、精度和允许误差等。仪器设备工作条件宜包括温度、湿度、电磁场和振动等。3.0.3
仪器设备性能检查宜包括功能和外观检查等。3基本规定
水运工程试验检测仪器设备技术标准（JTS238—2016）混凝土工程原材料试验检测仪器设备4
4.1仪器设备分类
4.1.1混凝土工程原材料试验检测主要仪器设备可包括骨料筛分析、水泥胶砂强度和钢筋抗拉强度试验检测仪器设备。4.1.2骨料筛分析试验检测主要仪器设备可包括试验筛、天平、摇筛机和烘箱等。4.1.3水泥胶砂强度试验检测主要仪器设备可包括水泥胶砂搅拌机、水泥胶砂试体成型振实台、电动抗折试验机、水泥胶砂强度自动压力试验机、水泥抗压夹具和水泥胶砂试模等。
4.1.4钢筋抗拉强度试验检测主要仪器设备可包括液压式万能试验机、钢筋标距仪和卡尺等。
4.2仪器设备选型
4.2.1骨料筛分析试验检测仪器设备选型应符合下列规定。4.2.1.1试验筛应选用方孔筛。
4.2.1.2细骨料称重宜选用电子天平，粗骨料称重宜选用电子秤。4.2.1.3摇筛机宜选用电动振筛机。4.2.1.4烘箱宜选用电热鼓风干燥箱。4.2.2水泥胶砂强度试验检测仪器设备选型应符合下列规定。4.2.2.1水泥胶砂搅拌机选型应符合现行行业标准《行星式水泥胶砂搅拌机》（JC/T681）的有关规定。
4.2.2.2水泥胶砂试体成型振实台选型应符合现行行业标准《水泥胶砂试件成型振实台》（JC/T682）的有关规定。4.2.2.3电动抗折试验机选型应符合现行行业标准《水泥胶砂电动抗折试验机》（JC/T724）的有关规定。
4.2.2.4水泥胶砂强度自动压力试验机选型应符合现行行业标准《水泥胶砂强度自动压力试验机》（JC/T960）的有关规定。4.2.2.5水泥抗压夹具选型应符合现行行业标准《40mm×40mm水泥抗压夹具》（JC/T683）的有关规定。
4.2.2.6水泥胶砂试模选型应符合现行行业标准《水泥胶砂试模》（JC/T726）的有关规定。
钢筋抗拉强度试验检测仪器设备选型应符合下列规定。4
4混凝土工程原材料试验检测仪器设备4.2.3.1液压式万能试验机宜选用电液伺服万能试验机。4.2.3.2钢筋标距仪宜选用电动钢筋标距仪。4.2.3.3卡尺宜选用游标卡尺。
4.3仪器设备技术参数
4.3.1骨料筛分析试验检测仪器设备主要技术参数应满足下列要求：(1）细骨料试验方孔筛筛孔边长分别为4.75、2.36、1.18、0.60、0.30.0.15mm；（2粗骨料试验方孔筛筛孔边长分别为90、75、63、53、37.5、31.5、26.5、19.0、16.0、9.5、4.75、2.36mm；
（3）细骨料电子天平：称量1000g，感量不大于0.1g：（4）粗骨料电子秤：称量10kg，感量不大于1g；（5）电动振筛机：振幅±2mm，振动频率（147±5）次/min；（6）电热鼓风干燥箱：温度控制稳定性（105±5）℃，温度波动度不大于±1℃，温度均勾度不大于最高温度的±2.5%。4.3.2水泥胶砂强度试验仪器设备技术参数应符合下列规定。4.3.2.1水泥胶砂搅拌机主要技术参数应满足下列要求：（1）搅拌锅：内径（202±1）mm，深度（180±2）mm，壁厚（1.5±0.1）mm；(2)叶片与锅底、锅壁之间工作间隙：(3±1)mm；（3）搅拌叶片：总长（198±1）mm，总宽（135.0~135.5）mm，翅宽（8±1）mm，翅厚(5±1)mm；
（4）搅拌叶片转速：自转低速（140±5）r/min、自转高速（285±10）r/min，公转低速（62±5）r/min、公转高速（125±10）r/min。4.3.2.2水泥胶砂试体成型振实台主要技术参数应满足下列要求：(1）振实台振幅：（15.0±0.3）mm；(2）振动60次的时间：（60±2）s；（3）套模框内部尺寸：长（160±0.1）mm，宽（132±0.4）mm，高（20±1）mm，隔板厚(6±0.1)mm。
4.3.2.3水泥电动抗折试验机主要技术参数应满足下列要求：（1）最大负荷：不低于5000N；（2）示值相对误差：不超过±1%；（3）示值相对变化度：不超过1%；（4）加荷速度：以kN为单位时为（0.050±0.005）kN/s、以MPa为单位时为（0.1170±0.0117)MPa/s
4.3.2.4水泥胶砂强度自动压力试验机技术参数应满足下列要求：（1）最大压力：300kN；
（2）示值相对误差：不超过±1%；（3）示值相对分辨力：0.5%；
水运工程试验检测仪器设备技术标准（JTS238—2016）(4）负荷量程：(5~300)kN；
(5）加荷速度：(2.4±0.2)kN/s(6)加荷速度的稳定起始点：不大于10kN。4.3.2.5水泥抗压夹具主要技术参数应满足下列要求：（1）上、下压板尺度：宽度（40.0±0.1）mm，长度大于40mm，厚度大于10mm（2）上、下压板的平面度：0.01mm；（3）上、下压板表面粗糙度：不高于Rao.1μm，不低于Rao.8μm；（4）上、下压板长度方向两端面边应相互重合，不重合边最大偏差不大于0.2mm；(5）传压柱中心轴线与上压板中心及下压板中心的同轴度不大于0.2mm；（6）上、下压板自由距离：大于45mm。4.3.2.6水泥胶砂试模技术参数应满足下列要求：（1）内腔尺寸：长（160±0.8）mm，宽（40±0.2）mm，深（40.1±0.10）mm；（2）底座外形尺寸：长（245±2）mm，宽（165±1）mm，高（65±2）mm(3）试模组装后端板或隔板与底座的间隙：小于0.05mm；（4）试模质量：(6.25±0.25)kg；（5）试模底座表面应整洁、光滑、无气孔、无粗糙不平现象，上平面粗糙度不大于Ral.6μum、平面公差不大于0.03mm；(6)端板与隔板工作面的平面公差不大于0.03mm，工作面粗糙度不大于Ral.6μm。4.3.3钢筋抗拉强度试验仪器设备技术参数应符合下列规定。4.3.3.1电液伺服万能试验机主要技术参数应满足下列要求：（1）准确度等级：1级及以上；（2）试验力测量范围：（1%~100%）FS；（3）加荷速度：(0.02%~2%）FS/s。4.3.3.2电动钢筋标距仪技术参数应满足下列要求：（1）打点标距：1档（5.0±0.1）mm，2档（10.0±0.1）mm；（2）打点总标距：（350±3）mm。4.3.3.3游标卡尺技术参数应满足下列要求：（1）量程200mm，分度值0.02mm；（2）标尺标记宽度（0.08~0.18）mm，宽度差0.02mm。4.4仪器设备工作条件
4.4.1骨料筛分析试验检测仪器设备工作条件应满足下列要求：（1）室内工作环境温度（10~35）℃；相对湿度不大于80%；（2）电子天平置于稳定的工作台面上，远离热源、振动及有气流的地方；（3）电动振筛机用地脚螺栓固定在混凝土基座上。4.4.2水泥胶砂强度试验检测仪器设备工作条件应满足下列要求：（1）室内工作环境温度（20±2）℃；相对湿度不小于50%；6
