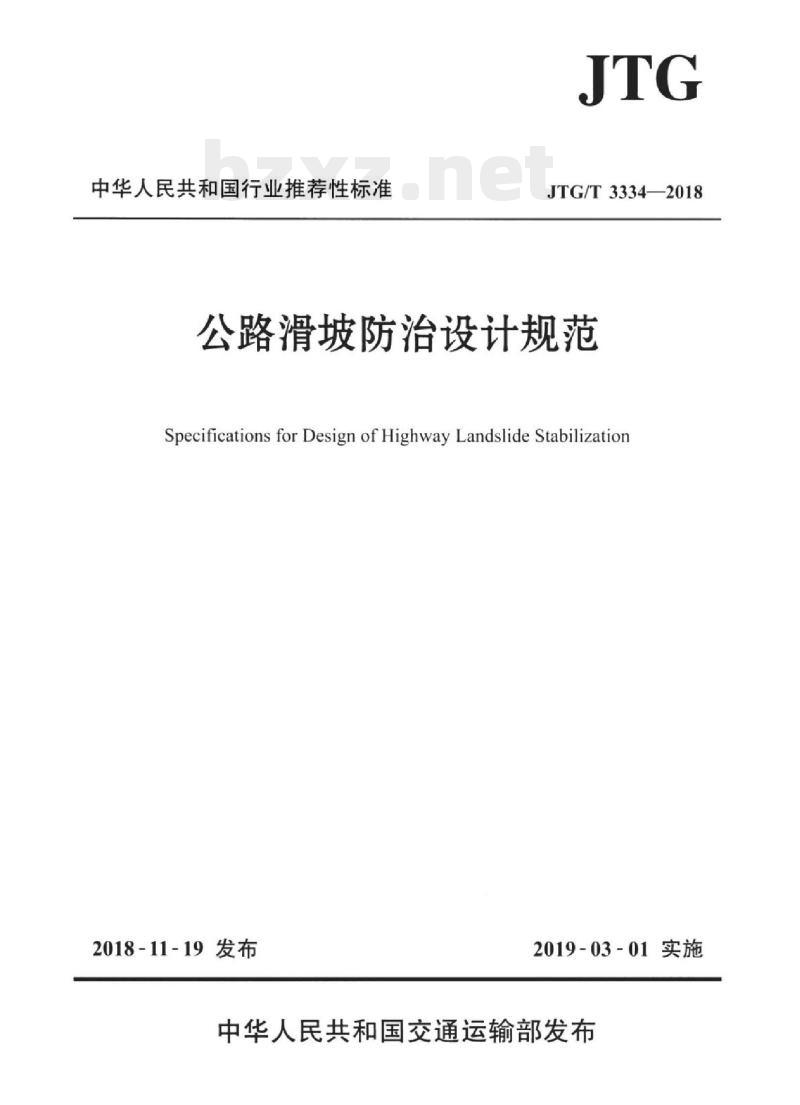

【JT交通运输标准】 公路滑坡防治设计规范

中华人民共和国行业推荐性标准JTG
JTG/T3334—2018
公路滑坡防治设计规范
Specifications for Design of Highway Landslide Stabilization2018-11-19发布
2019-03-01实施

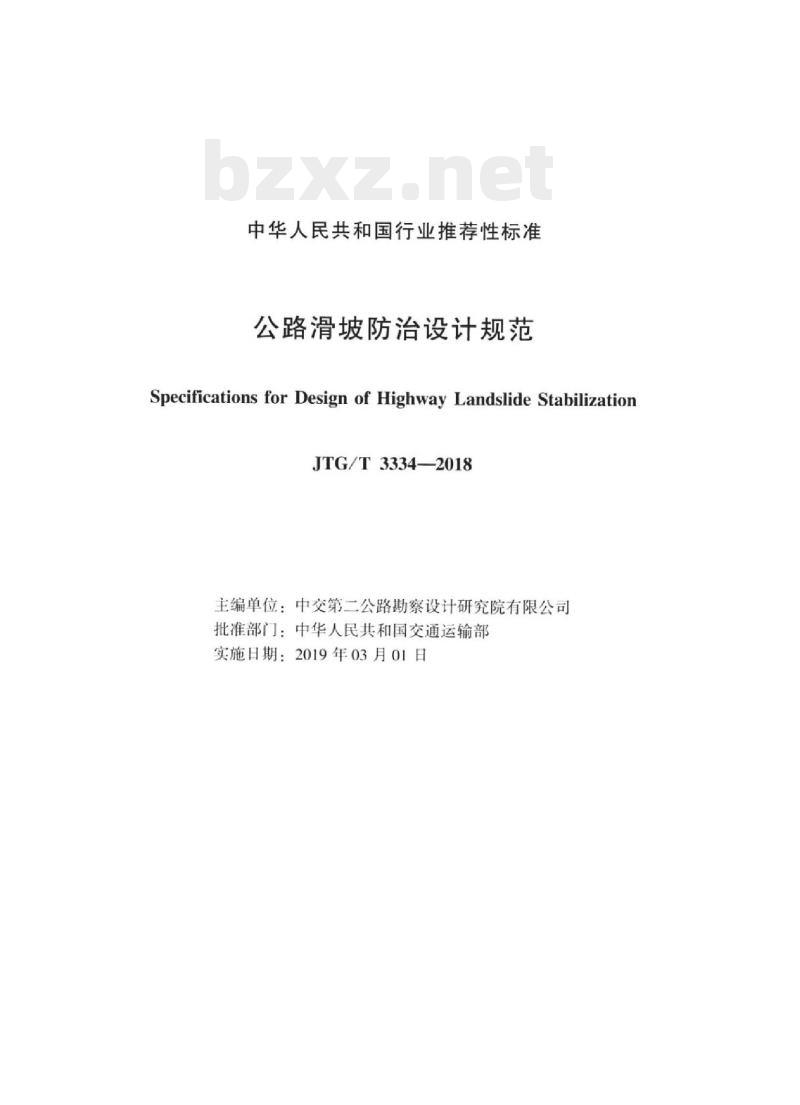

中华人民共和国交通运输部发布中华人民共和国行业推荐性标准公路滑坡防治设计规范
Specifications for Design of Highway Landslide StabilizationJTG/T3334—2018
主编单位：中交第二公路勘察设计研究院有限公司批准部门：中华人民共和国交通运输部实施日期：2019年03月01日

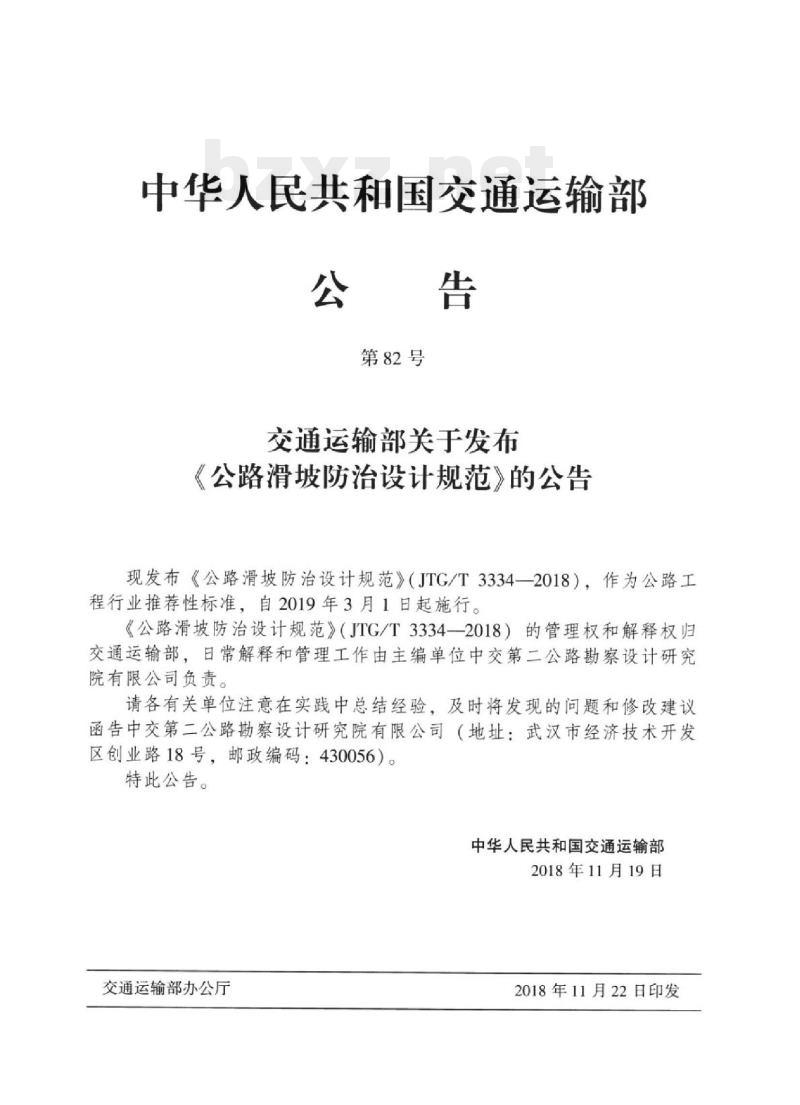

中华人民共和国交通运输部
第82号
交通运输部关于发布
《公路滑坡防治设计规范》的公告现发布《公路滑坡防治设计规范》（JTG/T3334—2018），作为公路工程行业推荐性标准，自2019年3月1日起施行。《公路滑坡防治设计规范》（JTG/T3334—2018）的管理权和解释权归交通运输部，日常解释和管理工作由主编单位中交第二公路勘察设计研究院有限公司负责。
请各有关单位注意在实践中总结经验，及时将发现的问题和修改建议函告中交第二公路勘察设计研究院有限公司（地址：武汉市经济技术开发区创业路18号，邮政编码：430056）。特此公告。
中华人民共和国交通运输部
2018年11月19日
交通运输部办公厅
2018年11月22日印发

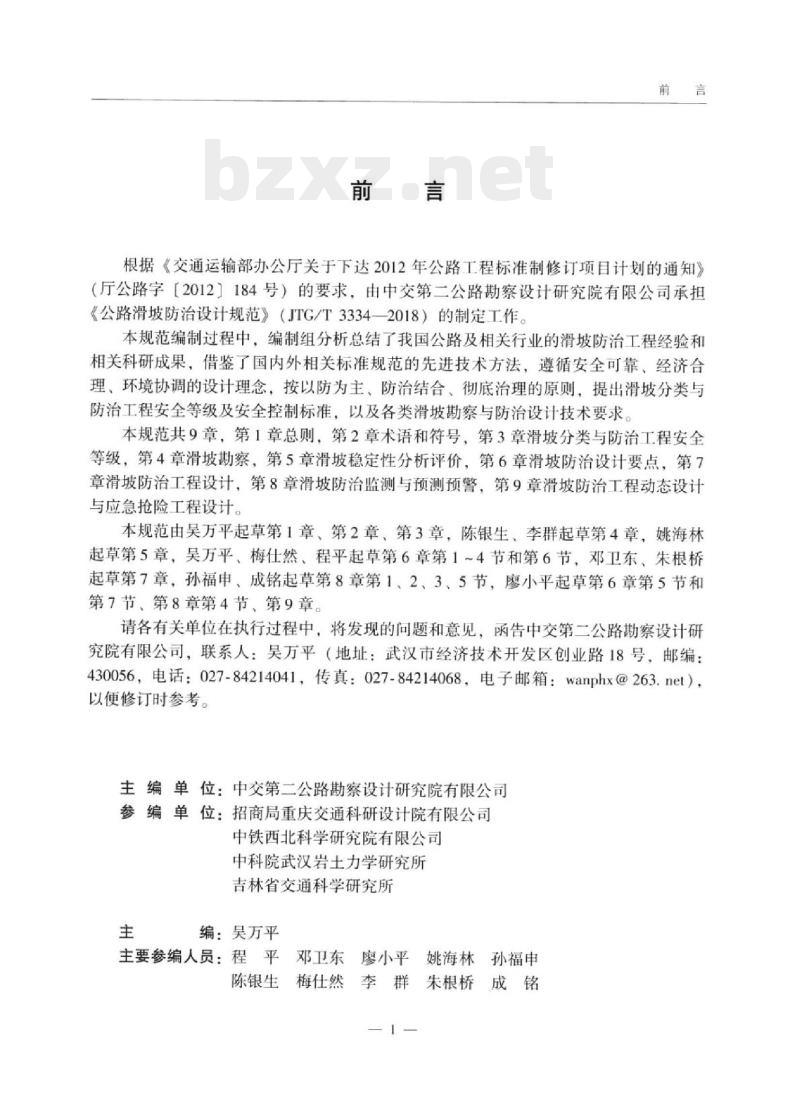

根据《交通运输部办公厅关于下达2012年公路工程标准制修订项目计划的通知》（厅公路字【2012】184号）的要求，由中交第二公路勘察设计研究院有限公司承担《公路滑坡防治设计规范》（JTG/T3334—2018）的制定工作。本规范编制过程中，编制组分析总结了我国公路及相关行业的滑坡防治工程经验和相关科研成果，借鉴了国内外相关标准规范的先进技术方法，遵循安全可靠、经济合理、环境协调的设计理念，按以防为主、防治结合、彻底治理的原则，提出滑坡分类与防治工程安全等级及安全控制标准，以及各类滑坡勘察与防治设计技术要求本规范共9章，第1章总则，第2章术语和符号，第3章滑坡分类与防治工程安全等级，第4章滑坡勘察，第5章滑坡稳定性分析评价，第6章滑坡防治设计要点，第7章滑坡防治工程设计，第8章滑坡防治监测与预测预警，第9章滑坡防治工程动态设计与应急抢险工程设计。
本规范由吴万平起草第1章、第2章、第3章，陈银生、李群起草第4章，姚海林起草第5章，吴万平、梅仕然、程平起草第6章第1～4节和第6节，邓卫东、朱根桥起草第7章，孙福申、成铭起草第8章第1、2、3、5节，廖小平起草第6章第5节和第7节、第8章第4节、第9章。
请各有关单位在执行过程中，将发现的问题和意见，函告中交第二公路勘察设计研究院有限公司，联系人：吴万平（地址：武汉市经济技术开发区创业路18号，邮编：430056，电话：027-84214041，传真：027-84214068，电子邮箱：[email protected]），以便修订时参考。
主编单位：中交第二公路勘察设计研究院有限公司参编单位：招商局重庆交通科研设计院有限公司中铁西北科学研究院有限公司
中科院武汉岩土力学研究所
吉林省交通科学研究所
编：昊方平
主要参编人员：程平
邓卫东廖小平姚海林孙福申免费标准下载网bzxz
陈银生
梅仕然李群朱根桥成铭

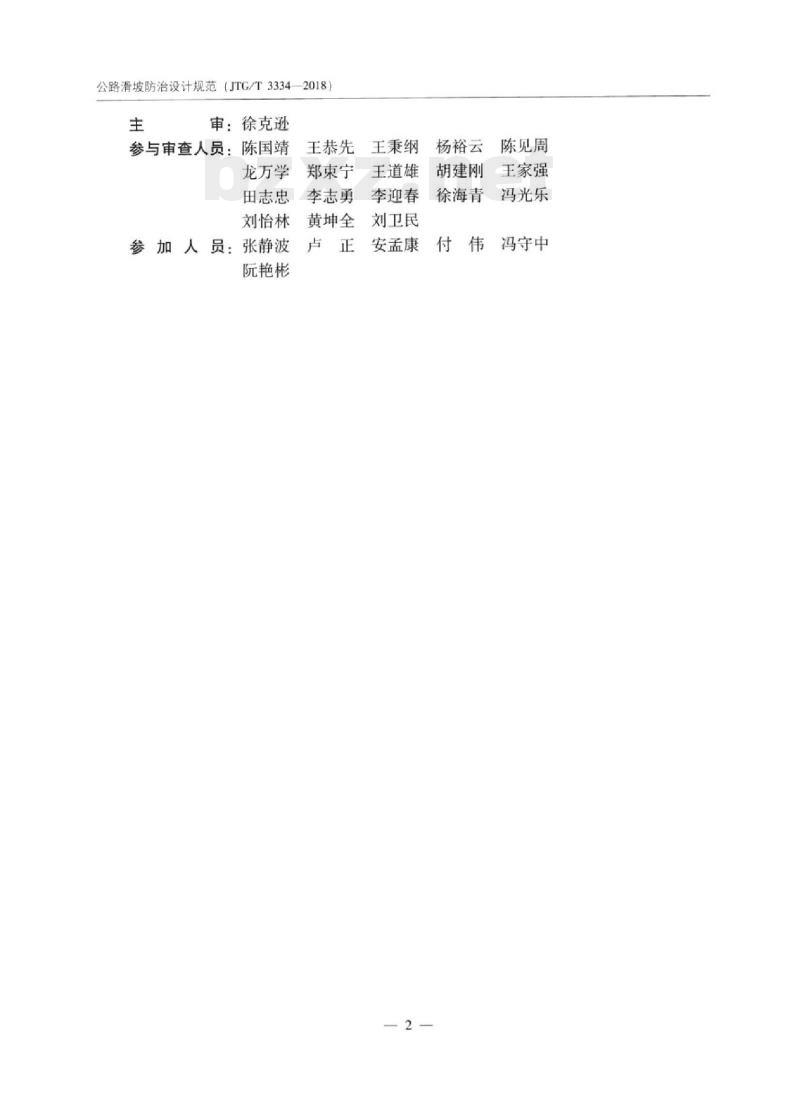

公路滑坡防治设计规范（JTG/T3334—2018）主
审：徐克逊
参与审查人员：陈国靖
龙万学
田志忠
刘怡林
张静波
参加人员：5
阮艳彬
王恭先
郑束宁
李志勇
黄坤全
王秉纲
王道雄
李迎春
刘卫民
安孟康
杨裕云
胡建刚
徐海青
陈见周
王家强
冯光乐
冯守中
1总则
2术语和符号
2.1术语
2.2符号
3滑坡分类与防治工程安全等级
3.1滑坡分类
3.2防治工程安全等级
4滑坡勘察
一般规定·
滑坡勘察技术要求
工程可行性研究阶段滑坡勘察
初步设计阶段滑坡勘察，
施工图设计阶段滑坡勘察，
勘察阶段滑坡监测·
堆积土滑坡勘察要点.·
膨胀土滑坡勘察要点
黄土滑坡勘察要点·
填土滑坡勘察要点
岩质滑坡勘察要点
5滑坡稳定性分析评价
一般规定·
5.2滑坡防治工程安全标准
5.3滑坡岩土体抗剪强度指标·
滑坡稳定性分析与计算
6滑坡防治设计要点
6.1一般规定·
6.2滑坡预防设计要点
堆积土滑坡防治设计要点
6.4膨胀土滑坡防治设计要点·
6.5黄土滑坡防治设计要点
填土滑坡防治设计要点，
公路滑坡防治设计规范（JTG/T3334—2018）6.7岩质滑坡防治设计要点
7滑坡防治工程设计
7.1一般规定·
7.2排水T程设计···
7.3重力式抗滑挡墙设计
7.4抗滑桩设计..
7.5预应力锚索设计：
7.6其他抗滑工程设计
8滑坡防治监测与预测预警
—般规定
8.2滑坡监测内容与周期·：
8.3滑坡监测方法与技术要求
滑坡预测预警，
8.5滑坡监测数据整理与分析
9滑坡防治工程动态设计与应急抢险工程设计9.1
一般规定
9.2滑坡防治工程动态设计
9.3滑坡应急抢险T程设计.
本规范用词用语说明
1总则
1.0.1为提高公路滑坡防治勘察设计的技术水平，使滑坡防治设计符合安全可靠、经济合理、环境协调的要求，提升滑坡区公路的抗灾能力，保障公路安全畅通，制定本规范。1.0.2本规范适用于各等级公路新建和改扩建工程的滑坡防治设计，以及运营公路的滑坡治理设计。
1.0.3滑坡易发地段公路设计应做好地形、地质、安全和环保选线工作，选择有利于滑坡稳定和公路运营安全的线位，并应绕避大型、巨型和性质复杂的滑坡地段，以及多个滑坡连续分布的地段
条文说明
大型、巨型和性质复杂的滑坡及多个连续分布的滑坡，往往治理工程量大、造价高、根治困难，给公路运营带来隐患，危害公路安全，公路选线需优先绕避。1.0.4公路滑坡勘察应按设计阶段循序渐进，采用综合勘察方法，查明滑坡位置、范围、性质、成因、规模及危害程度，获取设计所需要的岩土物理力学参数，评价滑坡稳定状况，预测滑坡发展趋势。条文说明
滑坡勘察需要经历从识别到分类、宏观到微观、定性到定量的过程，需要根据公路不同设计阶段的工作任务，循序渐进，有的放失，逐步加深对滑坡地质特征的认识。在滑坡勘察中要坚持先调查测绘，再勘探、测试和观测，充分运用各种勘察手段，多方面采集地质和环境等信息，进行综合分析。1.0.5滑坡防治设计应遵循以防为主、防治结合、彻底治理的原则，因地制宜，采取综合治理措施，保证滑坡稳定。条文说明
滑坡对公路工程危害严重，需彻底治理。对性质明确的滑坡，要一次根治，不留后公路滑坡防治设计规范（JTG/T3334—2018）患；对规模大、性质复杂的滑坡，在保证公路安全的前提下，全面规划，分期治理，先修建有利于稳定滑坡的应急工程，并建立必要的监测系统，掌握滑坡的变化规律后，再进行永久治理工程，最终达到根治的目的。1.0.6滑坡防治设计应符合节约土地、保护环境、水土保持的要求，减少对生态环境的影响，并避免引发次生地质灾害。1.0.7滑坡防治设计应贯彻国家有关技术经济政策，积极稳妥地采用新技术、新结构、新材料和新工艺。
的规定。
滑坡防治设计除应符合本规范的规定外，尚应符合国家和行业现行有关标准2
2术语和符号
2.1术语
2.1.1滑坡landslide
术语和符号
斜坡上的部分岩体或土体受自然或人为因素影响，在重力作用下，沿着斜坡内部一定的软弱面（带）整体以水平方向为主位移的地质现象。2.1.2潜在滑坡potential landslide具备滑坡发生的基本条件，尚未发生明显的整体变形或移动，在自然或人为因素的影响下，有可能演变为滑坡的斜坡体。2.1.3牵引式滑坡
retrogressivelandslide
斜坡前部岩土体发生滑动后，使得后部岩土体失去支撑，逐渐向后扩展形成的滑坡。2.1.4推移式滑坡slumpinglandslide斜坡后部岩土体变形失稳后，挤压推动前部岩土体向前滑动的滑坡2.1.5滑体landslidemass
稳定岩土体之上产生滑动的岩土体。2.1.6滑床slidebed
滑体滑动所依附的下伏稳定的岩土体。2.1.7滑动面slidingsurface
滑体沿下伏稳定岩土体滑移的依附面，是滑体与滑床的分界面。2.1.8滑坡周界landslideboundary滑体与其周围稳定的岩土体在地表面上的分界线。2.1.9主滑段main slide section在主滑断面上沿滑动面（带）产生剩余下滑力的滑体段。3
公路滑坡防治设计规范（JTG/T3334—2018）2.1.10抗滑段slide-resistantsection在主滑断面上沿滑动面（带）产生抗滑作用的滑体段。2.1.11抗滑挡墙anti-slidingretainingwall抵抗滑坡下滑力的墙式构造物。2.1.12抗滑桩slide-resistantpile上端支挡滑坡体，下端嵌人稳定地层，以抵抗滑坡下滑力的横向受力桩。prestressedanchor
2.1.13预应力锚索
由外锚头、自由段、锚固段组成的支护结构，通过施加张拉力以加固岩土体。2.1.14排水隧洞drainagetunnel通过截排滑坡区地下水，降低孔隙水压力，提高滑动带抗剪强度，减小地下水不利作用的地下洞式排水构造物。
2.1.15削方减载load shedding
在滑坡体后部挖除部分滑体。以减小滑坡下滑力的工程措施。2.1.16填土反压filledsoilbackpressure在滑坡体前缘填筑土体，以增加滑坡抗滑力的工程措施。2.2符号
b—抗滑桩截面宽度：
一岩土体的黏聚力；
混凝土弹性模量；
滑坡稳定系数；
滑坡稳定安全系数：
锚索设计锚固力；
岩石天然单轴抗压极限强度标准值：滑坡剩余下滑力；
岩土体的内摩擦角；
岩土体的重度。
3滑坡分类与防治工程安全等级
3.1滑坡分类
滑坡分类与防治工程安全等级
3.1.1应根据滑坡的物质组成、性质、特征、滑动形式、滑坡体积、滑动面埋藏深度、发生时间等，做好滑坡分类工作。条文说明
本规范在《公路工程地质勘察规范》（JTGC202011）基础上，采用两层次的分类方案。第一层次分类，按滑坡体的组成物质作为分类标志，反映了滑坡体的主要性质特点；第二层次分类，按滑坡体积、滑动面埋藏深度（滑体厚度）和滑动形式等分类，反映滑坡某一方面的特性，维持《公路工程地质勘察规范》（JTGC202011）的分类方法。
滑坡可根据滑坡体的主要物质组成，按表3.1.2进行分类3.1.2
表3.1.2滑坡按主要物质组成分类类
土质滑坡
岩质滑坡
堆积土滑坡
膨胀土滑坡
黄土滑坡
填土滑坡
破碎岩体滑坡
层状岩体滑坡
块状岩体滑坡
主要特征
除膨胀土、黄土、填土等特殊土之外。发生在第四系地层各种成因土层中，包括风化残积土，由一般土质组成滑坡体。滑动面多位于软弱土层中或基岩顶面发生在含有膨胀土的地层中。滑动面多位于膨胀土活动区深度范围
发生在各时期黄土地层中，由黄土构成滑坡体。滑动面位于黄土层间界面或基岩顶面
发生在路堤或人工弃土堆中。滑动面可位于填土内部、老地面或基底以下松软层中
发生在构造破碎带或严重风化带的破碎岩体中发生在具层状结构的岩体中。滑动面位于层面或软弱结构面相对完整的块状岩体沿构造节理或断层产生的组合式滑动5
