【JT交通运输标准】 综合客运枢纽导向系统布设规范

ICS03.220.01
备案号：

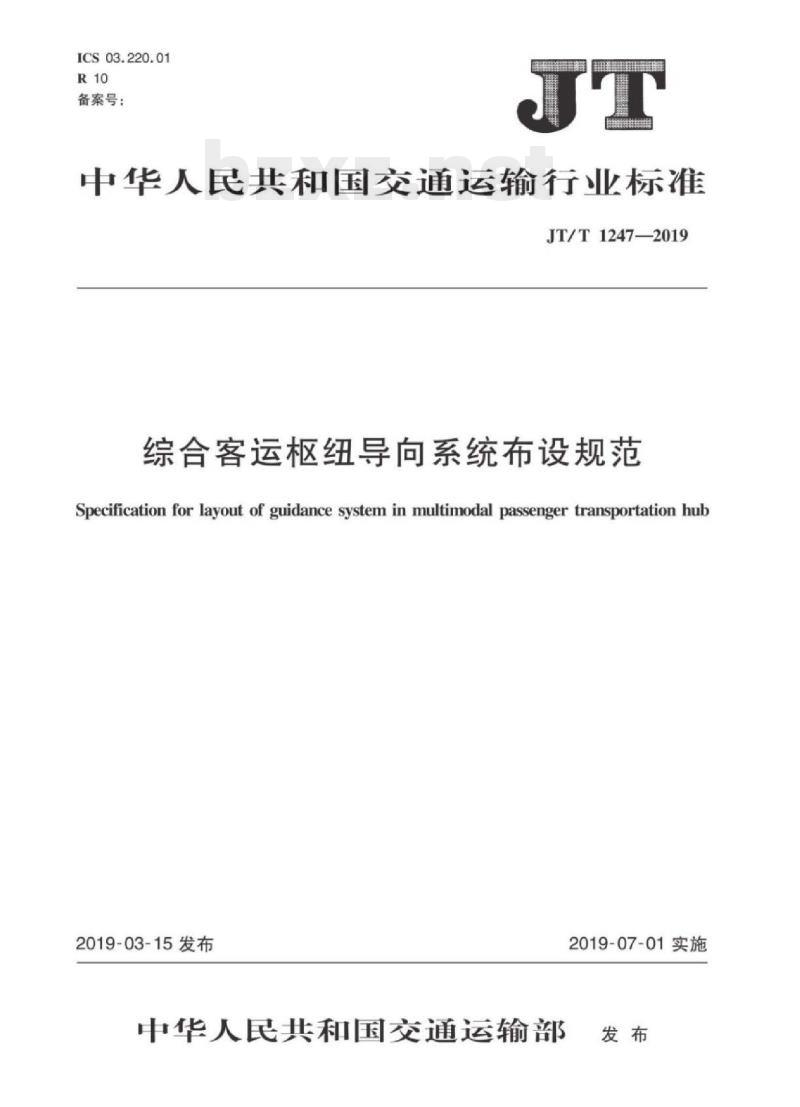

中华人民共和国交通运输行业标准JT/T1247-2019
综合客运枢纽导向系统布设规范Specification for layout of guidance system in multimodal passenger transportation hub2019-03-15发布
中华人民共和国交通运输部
2019-07-01实施

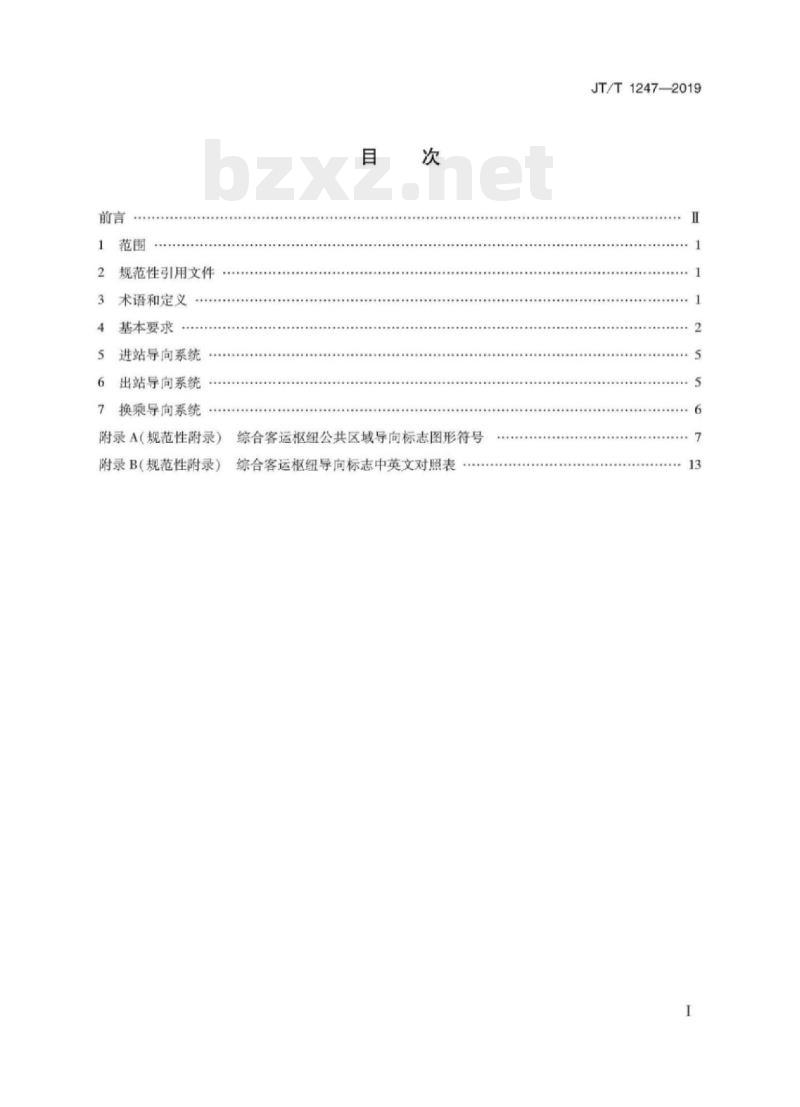

规范性引用文件
术语和定义
基本要求
进站导向系统
6出站导向系统
换乘导向系统
综合客运枢纽公共区域导向标志图形符号附录A（规范性附录）
附录B（规范性附录）
综合客运枢纽导向标志中英文对照表JT/T12472019
JT/T1247—2019

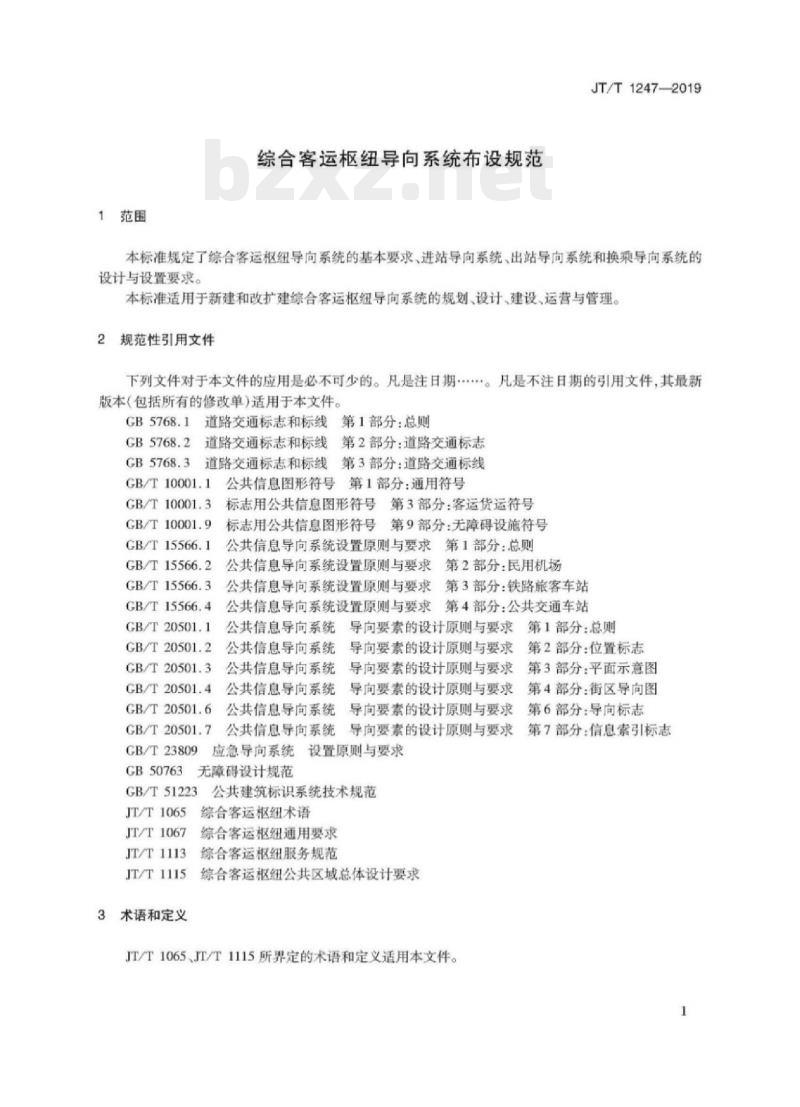

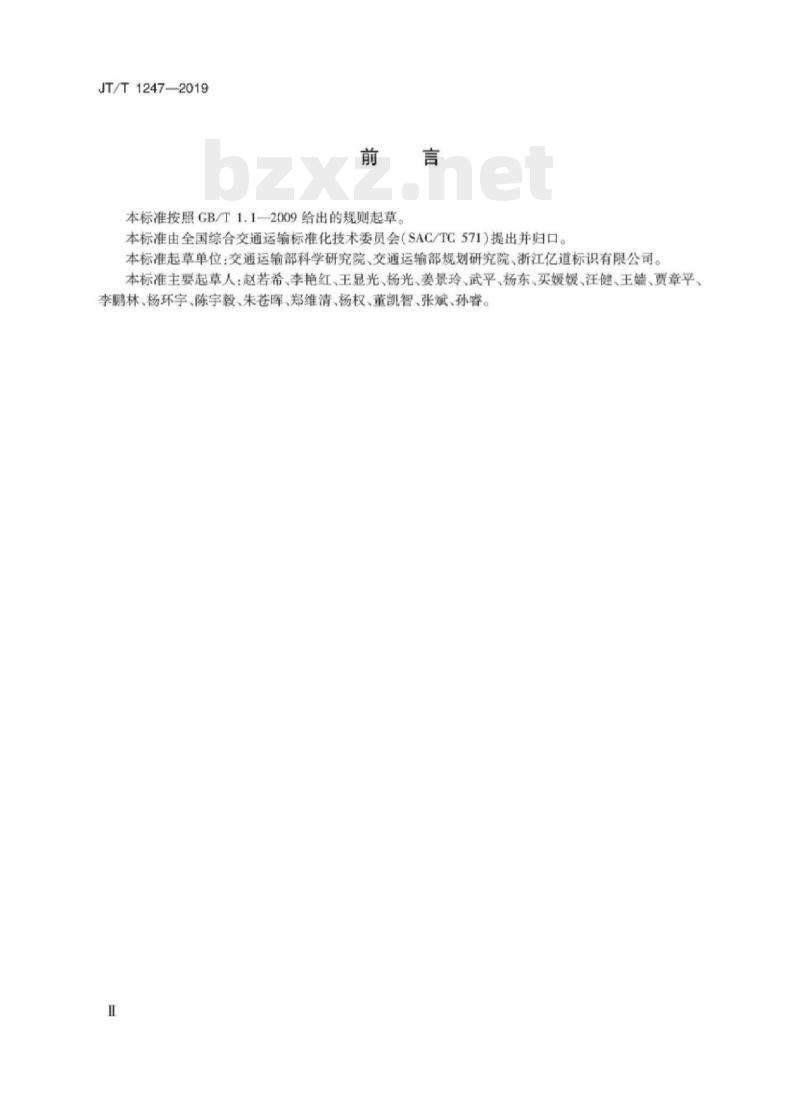

本标准按照GB/T1.1—2009给出的规则起草。本标准由全国综合交通运输标准化技术委员会（SAC/TC571）提出并归口。本标准起草单位：交通运输部科学研究院、交通运输部规划研究院、浙江亿道标识有限公司。本标准主要起草人：赵若希、李艳红、王显光、杨光、姜景玲、武平、杨东、买媛媛、汪健、王婧、贾章平、李鹏林、杨环宇、陈宇毅、朱苍晖、郑维清、杨权、董凯智、张斌、孙睿。1范围
综合客运枢纽导向系统布设规范JT/T1247-2019
本标准规定了综合客运枢纽导向系统的基本要求、进站导向系统、出站导向系统和换乘导向系统的设计与设置要求。
本标准适用于新建和改扩建综合客运枢纽导向系统的规划、设计、建设、运营与管理。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期…。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB5768.1
道路交通标志和标线第1部分：总则GB5768.2道路交通标志和标线第2部分：道路交通标志GB5768.3
道路交通标志和标线第3部分：道路交通标线GB/T 10001.1
GB/T 10001.3
GB/T 10001.9
CB/T 15566.1
GB/T15566.2
GB/T15566.3
GB/T15566.4
GB/T 20501.1
GB/T20501.2
GB/T 20501.3
GB/T20501.4
GB/T20501.6
GB/T20501.7
GB/T23809
GB50763
公共信息图形符号第1部分：通用符号标志用公共信息图形符号第3部分：客运货运符号标志用公共信息图形符号第9部分：无障碍设施符号公共信息导向系统设置原则与要求第1部分：总则公共信息导向系统设置原则与要求第2部分：民用机场第3部分：铁路旅客车站
公共信息导向系统设置原则与要求公共信息导向系统设置原则与要求第4部分：公共交通车站
公共信息导向系统
导向要素的设计原则与要求第1部分：总则公共信息导向系统
导向要素的设计原则与要求
第2部分：位置标志
公共信息导向系统
导向要素的设计原则与要求
第3部分：平面示意图
公共信息导向系统
公共信息导向系统
导向要素的设计原则与要求
导向要素的设计原则与要求
公共信息导向系统
导向要素的设计原则与要求
设置原则与要求
应急导向系统
无障碍设计规范
公共建筑标识票统技术规范
GB/T51223
JT/T1065
JT/T1067
JT/T1113
JT/T1115
3术语和定义
综合客运枢纽术语
综合客运枢纽通用要求
综合客运枢纽服务规范
综合客运枢纽公共区域总体设计要求JT/T1065JT/T1115所界定的术语和定义适用本文件。第4部分：街区导向图
第6部分：导向标志
第7部分：信息索引标志
JT/T1247—2019

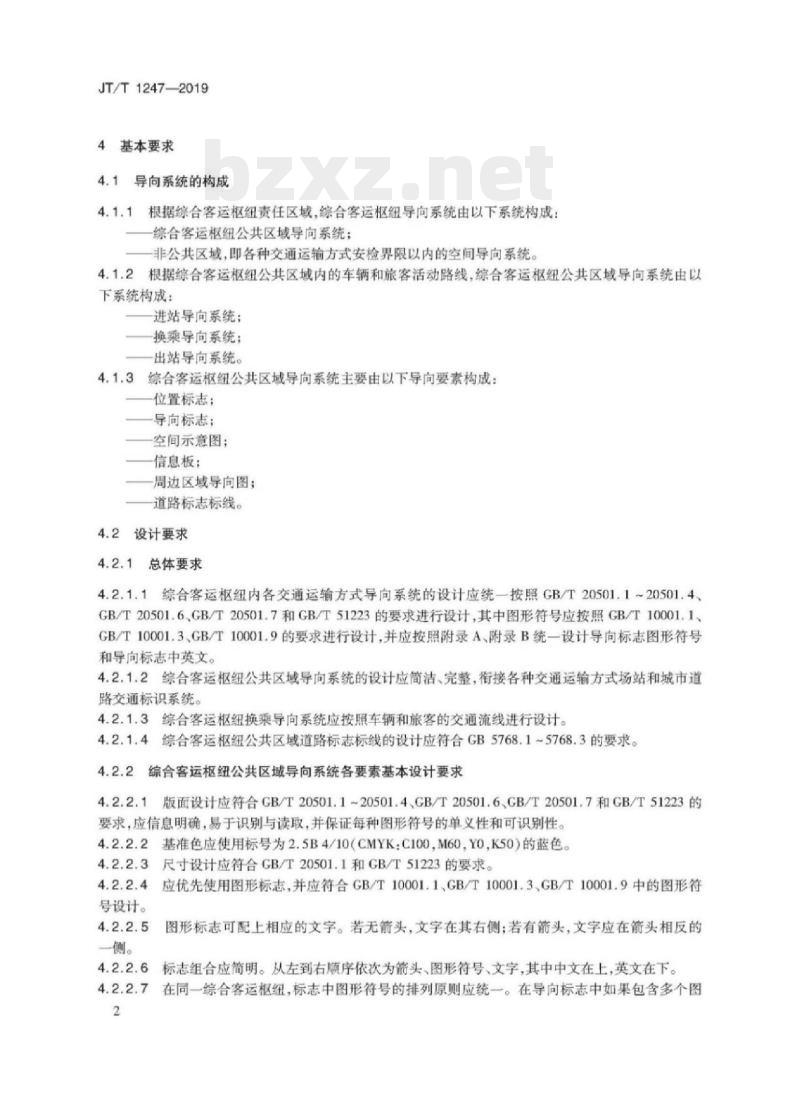

4基本要求
4.1导向系统的构成
4.1.1根据综合客运枢纽责任区域，综合客运枢纽导向系统由以下系统构成综合客运枢纽公共区域导向系统：一非公共区域，即各种交通运输方式安检界限以内的空间导向系统。4.1.2根据综合客运枢纽公共区域内的车辆和旅客活动路线，综合客运枢纽公共区域导向系统由以下系统构成：
进站导向系统：
换乘导向系统；
—出站导向系统。
4.1.3综合客运枢纽公共区域导向系统主要由以下导向要素构成：位置标志；
—导向标志；
空间示意图：
信息板；
一周边区域导向图；
道路标志标线。
4.2设计要求
4.2.1总体要求
4.2.1.1综合客运枢纽内各交通运输方式导向系统的设计应统一按照GB/T20501.1~20501.4、GB/T20501.6、GB/T20501.7和GB/T51223的要求进行设计，其中图形符号应按照GB/T10001.1GB/T10001.3、GB/T10001.9的要求进行设计，并应按照附录A、附录B统一设计导向标志图形符号和导向标志中英文。
4.2.1.2综合客运枢纽公共区域导向系统的设计应简洁、完整，衔接各种交通运输方式场站和城市道路交通标识系统
4.2.1.3综合客运枢纽换乘导向系统应按照车辆和旅客的交通流线进行设计。4.2.1.4综合客运枢纽公共区域道路标志标线的设计应符合GB5768.1~5768.3的要求。4.2.2综合客运枢纽公共区域导向系统各要素基本设计要求版面设计应符合GB/T20501.1~20501.4，GB/T20501.6、GB/T20501.7和CB/T51223的4.2.2.1
要求，应信息明确，易于识别与读取，并保证每种图形符号的单义性和可识别性。4.2.2.2基准色应使用标号为2.5B4/10（CMYK：C100，M60，Y0，K50）的蓝色。4.2.2.3尺寸设计应符合GB/T20501.1和GB/T51223的要求。4.2.2.4应优先使用图形标志，并应符合GB/T10001.1、GB/T10001.3、GB/T10001.9中的图形符号设计。
一侧。
图形标志可配上相应的文字。若无箭头，文字在其右侧；若有箭头，文字应在箭头相反的4.2.2.6
标志组合应简明。从左到右顺序依次为箭头、图形符号、文字，其中中文在上，英文在下。4.2.2.7在同一综合客运枢纽，标志中图形符号的排列原则应统一。在导向标志中如果包含多个图2
形符号，图形符号宜按所示对象的空间位置从紧邻箭头起由近及远排列JT/T1247-2019
示例：某一个空间，向前的方向由近到远依次是长途汽车区域、公共汽车区域、出租车区域，相应的表示形式见图1。
长途汽车
LONGDISTANCEBUS
公共汽车
图1多个图形符号组合示意图
出租车
4.2.2.8导向标志宜使用区域位置一方向一数字。其中，区域位置表示目标位置名称。数字编号用阿拉佰数字表示，并按照距离地面出口儿何中心的位置，由近及远的原则进行数字编号，最近的编号为1，次近的为2。当出现多个出口与儿何中心的距离相等时，则以儿何中心顺时针方向由小到大编号。如图2图3所示。
图2编号规则方向示意图
个里色
火车到达西北1
TRAINARRIVALSNORTHWEST1
图3编号规则命名示意图
4.2.2.9标志上的文字应同时使用中文和英文，民族区域自治区域内的综合客运枢纽应同时使用中文，当地民族文字和英文，位于口岸的综合客运枢纽应同时使用中文，英文和第三国语言。中文文字应使用规范简体汉字，具备直达香港、澳门、台湾地区的综合客运枢纽可使用规范4.2.2.10
繁体汉字。
4.2.2.11英文译法应符合国际通用惯例，遵循英语语言习惯，英文中所有字母应全部大写，或者实意单词的首字母应大写，其余字母小写，所有介词，冠词小写。4.2.2.12应根据标志中的中文名称确定唯一对应的英文名称。4.3设置要求
4.3.1总体要求
4.3.1.1综合客运枢纽内各交通运输方式导向系统的设置应统一按照GB/T15566.1~15566.4和GB/T51223的要求进行设置。
JT/T12472019
4.3.1.2综合客运枢纽公共区域导向系统的设置应符合CB/T15566.1、GB/T51223JT/T1067和JT/T1113的要求。
4.3.1.3综合客运枢纽公共区域道路标志标线的设置应符合GB5768.1~5768.3的要求。4.3.1.4综合客运枢纽公共区域进站导向系统出站导向系统应设置在为车辆和旅客服务的公共区域：换乘导向系统应设置在为旅客提供换乘服务的公共区域。4.3.1.5综合客运枢纽位置标志应设在醒目的、没有视线遮挡的位置，保证旅客在枢纽周边1km半径范围内的主要道路上能够看到。4.3.2综合客运枢纽公共区域导向系统各要素的基本设置要求4.3.2.1导向标志设置位置以及高度均应满足GB/T15566.1和GB/T51223的要求。4.3.2.2应按照不同功能进行分类设置：a)位置标志：为车辆行驶及停放、旅客进出及换乘指引方向；b)导向标志：为车辆进出枢纽、旅客进出站及换乘指引方位：c）提示标志：设置空间示意图、信息板、周边区域导向图，为旅客进出枢纽提供固定功能场所的标识。
4.3.2.3位置标志应设置在目标的上方，悬挂设置或与墙面垂直设置。4.3.2.4仅在看不到位置标志时，才设置导向标志。导向标志与位置标志之间的导向信息应连续。在导向路径上所有需要做出方向选择的节点，例如分流点，合流点和交织点等客流分岔口处均应设置导向标志。当路线很长时，即使没有分岔口，亦应在中间位置设置导向标志（图4）。中
图4导向标志设置示例
4.3.2.5导向标志与广告、商业服务设施标志应保持视觉上的分离，广告不应与导向标志混设。4.3.2.6在客流量大的区域，地面应设置距离主要场所方向和距离的导向标志。4.3.2.7导向标志应设置在乘客通道的中线位置，并与客流方向垂直：如果条件不允许可设置在墙面，并与客流方向一致。
4.3.2.8无障碍设施导向标志的设置应按照GB50763中的规定。4.3.2.9
警示标志的设置应按照GB10001.1中的有关规定。应急导向系统的设置应按照GB/T23809中的有关规定。出现紧急情况时，可设置临时标志，改变相应的显示内容。5进站导向系统
5.1车辆进站导向系统
5.1.1进站道路
JT/T1247-2019
应按照各类交通运输方式流线区分车道功能，并在车道上设置相应的道路标志标线对车道进行导流。
5.1.1.2应设置综合客运枢纽方向和距离的标志。5.1.1.3应设置临近的各交通运输方式客运场所出人口位置标志和导向标志。5.1.1.42
宜在临近停车区位置设置显示实时空余车位的标志。5.1.2停车区
应设置停车区及综合客运枢纽各区域的平面布置示意图。5.1.2.2
应设置各区域出人口位置标志和导向标志。5.1.2.3
应按照交通流线设置相应的禁行标志。5.1.3
临时停靠区
5.1.3.1应设置各类机动车的临时停靠标志。5.1.3.2应设置明显的位置标志，若同类型出现多个，应用数字区分。5.2旅客进站导向系统
5.2.1应在综合客运枢纽进站区上方醒目位置设置进站口位置标志，标志牌体下边缘与地面之间的距离应大于2m。
5.2.2应在综合客运枢纽进站区内的醒目位置设置综合客运枢纽各交通运输方式场站及其他公共区域的导向标志。
5.2.3应在综合客运枢纽进站区内醒目位置设置综合客运枢纽空间示意图。应在综合客运枢纽内部的电梯，自动扶梯和楼梯附近设置信息板，其设计应符合CB/T20501.3和GB/T20501.7的要求。
5.2.4应在综合客运枢纽进站区进站口及问询处设置电子导向设施。电子导向设施中应显示综合客运枢纽内部各区域空间示意图和信息板。电子导向设施中显示的图形符号应与其他交通标志中的图形符号一致。
6出站导向系统
6.1车辆出站导向系统
6.1.1出站道路
应设置临近高速公路、国道和城市道路的位置标志和导向标志。6.1.2停车区
6.1.2.1应在出口设置临近道路的行驶方向。6.1.2.2应设置各出口的位置标志和导向标志。5
JT/T1247—2019
6.1.3临时停靠区
应在临时停靠区设置明显的出口标志，若出现多个，用字母和数字区分。6.2旅客出站导向系统
6.2.1应在综合客运枢纽出站区出口上方醒目位置设置出站口位置标志。6.2.2应在综合客运枢纽出站区各出口处醒目位置设置出口流线示意图，并用箭头标示。6.2.3应在综合客运枢纽出站区内醒目位置设置换乘各种交通运输方式场站的导向标志，包括方位、交通方式类型及距离。
7换乘导向系统
7.1设置范围
7.1.1换乘大厅、换乘通道换乘导向系统设置范围为综合客运枢纽内各交通运输方式出人口之间的室内公共区域，包括集散厅，通道、楼梯，自动扶梯，自动步道等7.1.2换乘广场换乘导向系统设置范围为综合客运枢纽内各交通运输方式出人口之间及衔接综合客运枢纽对外运输方式与城市交通的室外公共区域。7.2换乘大厅、换乘通道
7.2.1换乘大厅内应设置各交通运输方式场站的位置标志及导向标志，显示方向、距离等信息。7.2.2换乘大厅内宜设置人工问询台的导向标志。7.2.3换乘大厅地面、换乘通道的墙面等多处明显位置应设置换乘流线示意图，并用箭头标示流程。7.2.4依据枢纽设计的交通运输方式种类，换乘大厅应设置信息板，显示综合客运枢纽内各运输方式车次及线路换乘的信息。
7.2.5换乘大厅宜设置服务标志，显示旅客服务设备、安全应急设备、辅助设备的类型及位置的信息。7.2.6换乘通道出人口处应设置导向标志，显示换乘通道可连接的交通运输方式类型、换乘通道长度及方向的信息，应于换乘通道内分流点设置导向标志，并于墙面设置导向流线。7.2.7双向换乘通道应设置分向导向标志。7.2.8若换乘通道为单向且可换乘多种交通运输方式，应于通道内分流点设置导向标志，显示通道可连接的交通运输方式类型，通道长度及方向的信息，并于墙面或地面设置导向流线。7.2.9通道、楼梯、自动扶梯、自动步道起终点应设置各交通运输方式导向标志。7.2.10在楼梯，自动扶梯、电梯等设施附近设置楼层设施信息标志，可依据空间大小选择设置楼层交通和服务设施平面示意图。
7.2.11应在自助售票区或人工售票区设置各种交通运输方式场站及公共区域的位置标志和导向标志。7.3换乘广场
换乘广场与城市交通衔接点应设置导向标志，显示枢纽内部可换乘的交通运输方式的方位，类型及距离的信息。
7.3.2换乘广场上纽内各交通运输方式场站出人口处、换乘广场与城市交通衔接点应设置换乘广场总平面图等导向信息。
7.3.3换乘广场周边应设置各交通运输方式场站的导向标志，显示方位、距离等信息。6
附录A
（规范性附录）
综合客运枢纽公共区域导向标志图形符号表A，1给出了综合客运枢纽公共区域常用图形符号及中英文对照。综合客运枢纽常用图形符号表
图形符号
XX综合客运枢纽
Multimodal Passenger Transportation HubXX
中英文名称
××综合客运枢组××
Multimodal Passenger
Transportation Hub
飞机旅客出发
Aircraft Departures
飞机旅客到达
Aireraft Arrivals
铁路旅客出发
Train Departures
铁路旅客到达
Train Amivals
JT/T1247-2019
表示综合客运枢纽或提供
综合客运纽服务
表示飞机离港或旅客出发
及送客的场所
采用CB/T10001.3—2011
表1的序号37
表示飞机到港或旅客到达
及接客的场所
采用GB/T10001.3—2011
表1的序号38
表示铁路出站或旅客出发
及送客的场所
采用GB/T10001.3
2011表1的序号08和CB/T
10001.1—2012表1的序
号002
表示铁路到站或旅客到达
及接客的场所
采用GB/T10001.3—下载标准就来标准下载网
2011表1的序号08和GB/T
10001.1-2012表1的序
号003
JT/T12472019
图形符号
表A.1（续）
中英文名称
长途汽车旅客出发
Long-distance Bus
Departures
长途汽车旅客到达
Long-distance Bus
Arrivals
轮船出发
Ship Departures
轮船到达
Ship Amivals
Subway
Light Rail Train
表示长途车出站或旅客出
发及送客的场所
采用CB/T10001.3一
2011表1的序号16和CB/T
10001.1—2012表1的序
号002
表示长途车到站或旅客到
达及接客的场所
采用CB/T10001.3
2011表1的序号16和CB/T
10001.1—2012表1的序
号003
表示轮船出港或旅客出发
及送客的场所
采用GB/T10001.3—
2011表1的序号03和GB/T
100011—2012表1的序
号002
表示轮船到港或旅客到达
及接客的场所
采用CB/T10001.3-
2011表1的序号03和CB/T
10001.1—2012表1的序
号003
表示地铁车站或提供地铁
运输服务
采用GB/T10001.3-
2011表1的序号10
表示轻轨车站或提供轻轨
运输服务
采用GB/T10001.3-
2011表1的序号11
图形符号
表A.1（续）
中英文名称
公共汽车
旅游车
Sightseeing Bus
机场巴士
Airport Shuttle Bus
停车场
Parking
自行车停放处
Bieycle Parking
充电桩停车场
Charging Parking
JT/T1247-2019
表示公共汽车站或提供公
共汽车服务
采用CB/T10001.3
2011表1的序号13
表示提供旅游车服务的
采用GB/T10001。3
2011表1的序号17
表示提供机场巴士服务的
采用GB/T10001.3一
2011表1的序号01和GB/T
10001.3—2011表1的序
表示停放机动车辆的场所
采用GB/T10001。1
2012表1的序号078
表示停放自行车的场所
采用CB/T100011-
2012表1的序号080
表示停放充电车辆的场所
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
