【JT交通运输标准】 半柔性混合料用水泥基灌浆材料

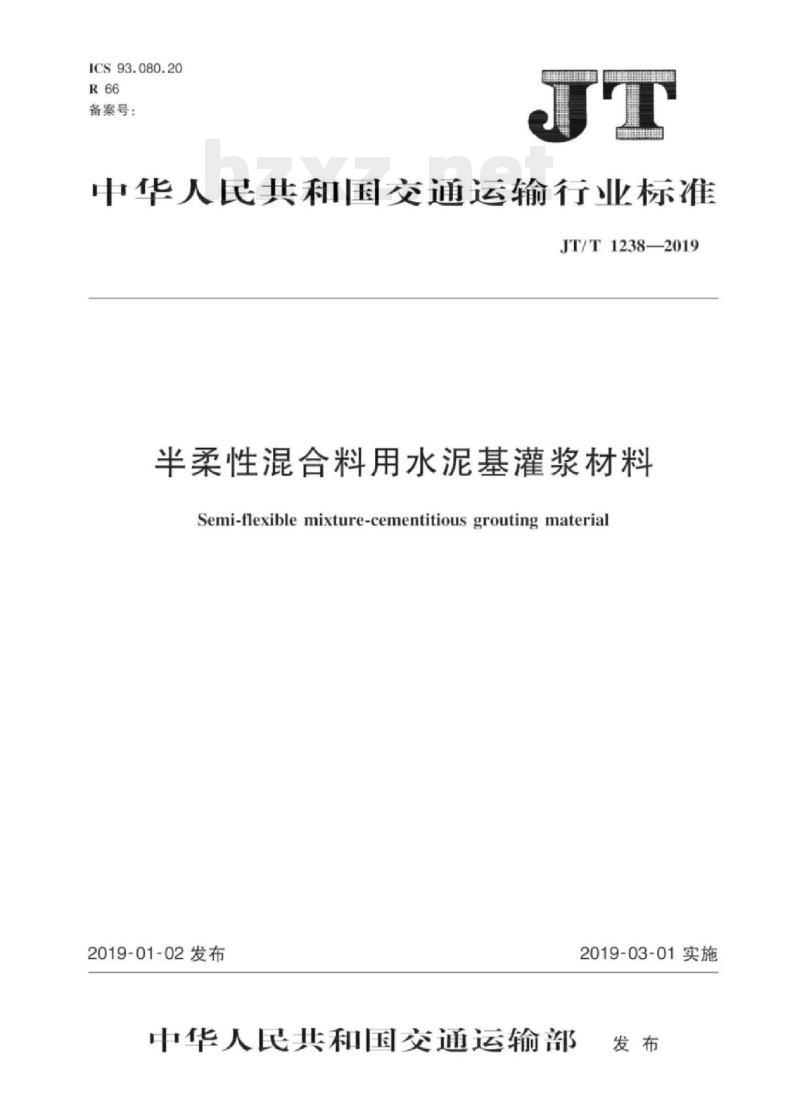

ICS93.080.20
备案号：
中华人民共和国交通运输行业标准JT/T1238—2019
半柔性混合料用水泥基灌浆材料Semi-flexible mixture-cementitious grouting material2019-01-02发布
中华人民共和国交通运输部
2019-03-01实施

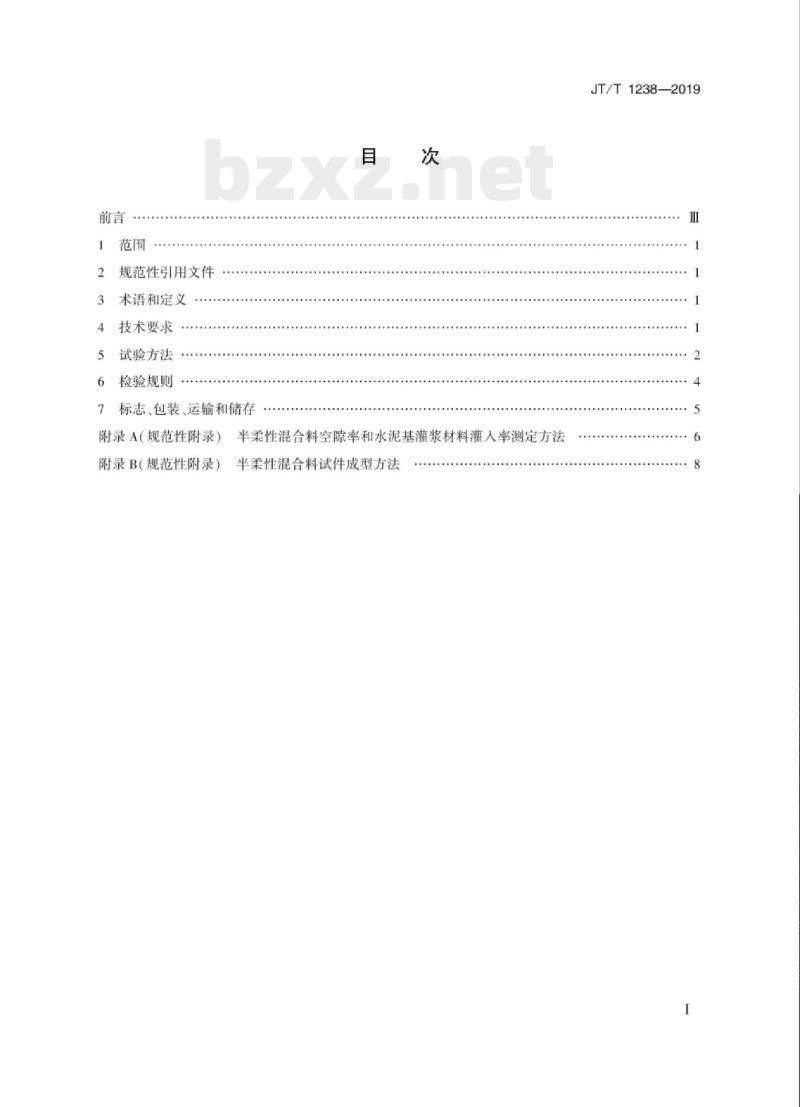

规范性引用文件
术语和定义
技术要求
试验方法
检验规则
标志、包装、运输和储存
附录A（规范性附录）
半柔性混合料空隙率和水泥基灌浆材料灌人率测定方法附录B（规范性附录）半柔性混合料试件成型方法JT/T1238—2019

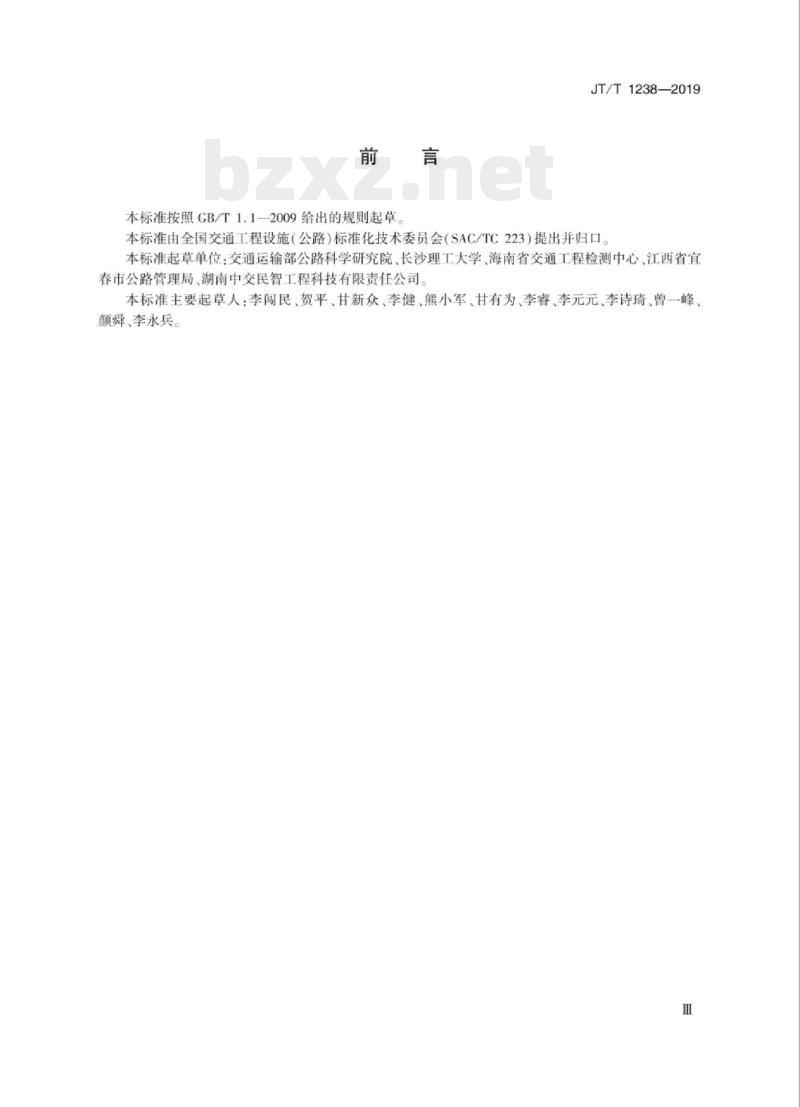

本标准按照GB/T1.1—2009给出的规则起草。JT/T1238—2019
本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通运输部公路科学研究院、长沙理工大学、海南省交通工程检测中心、江西省宜春市公路管理局、湖南中交民智工程科技有限责任公司。本标准主要起草人：李闯民、贺平、甘新众、李健、熊小军、甘有为、李睿、李元元、李诗琦、曾一峰、颜舜、李永兵。
1范围
半柔性混合料用水泥基灌浆材料JT/T1238—2019
本标准规定了半柔性混合料用水泥基灌浆材料的技术要求、试验方法、检验规则，以及标志、包装、运输和储存等要求。
本标准适用于半柔性混合料用水泥基灌浆材料的生产，检验和使用2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB50119—2013混凝土外加剂应用技术规范JTGE20
JTGE30
3术语和定义
公路工程沥青及沥青混合料试验规程公路工程水泥及水泥混凝土试验规程下列术语和定义适用于本文件
fcementitious groutingmaterial水泥基灌浆材料
由水泥、颗粒状集料及外加剂和矿物掺合料配制而成的干混料。3.2
沥青混合料连通空隙率
percentage of volume of connected air voids in asphalt mixtures压实沥青混合料内连通空隙的体积占混合料总体积的百分率，符号P。，以百分率表示。3.3
水泥基灌浆材料灌入率
percentage of injection of cementitious grouting material灌注水泥基灌浆材料的体积占沥青混合料连通空隙体积的百分率，符号P，以百分率表示。4技术要求
4.1水泥基灌浆材料
水泥基灌浆材料技术要求，见表1表1水泥基灌浆材料技术要求
技术指标
流动度
凝结时间（初凝）
竖向膨胀率(7d）
技术要求
≥120
JT/T1238—2019
技术指标
抗压强度（7d）
抗折强度（7d）
基体沥青混合料
表1(续）
技术要求
15.0~30.0
制备半柔性混合料用的基体沥青混合料，其马歇尔试验配合比设计要求见表2。表2
技术指标
击实次数（双面）
试件尺寸
空隙率
连通空隙
稳定度
谢伦堡析清
肯塔堡浸水
半柔性混合料
基体沥青混合料马歇尔试验配合比设计要求单
在空隙率20%~25%的大空隙开级配基体沥青混合料中灌人满足浆材料后，形成灌注式的半柔性混合料，其技术要求见表表3
技术指标
水泥基灌浆材料灌人率下载标准就来标准下载网
抗弯拉强度(7d）
弯曲破坏应变（7d）
动稳定度（3d）
5试验方法
水泥基灌浆材料
流动度
半柔性混合料技术要求
次/mm
水泥基灌浆材料流动度的试验按JTGE30中T0508方法进行。2
101.6x63.5
20.0~25.0
定技术性能要求的水泥基灌
技术要求
>30000g
>10 000
5.1.2凝结时间
水泥基灌浆材料凝结时间测定的试验按JTGE30中T0505方法进行5.1.3竖向膨胀率
JT/T12382019
水泥基灌浆材料竖向膨胀率测定的试验按GB50119—2013中附录C方法进行。5.1.4抗折强度和抗压强度
水泥基灌浆材料试件准备按附录B进行。制备试件40mm×40mm×160mm，在温度20℃±3℃、相对湿度95%的条件下养护至7d龄期，试验按JTGE30中T0506方法进行。5.2基体沥青混合料
空隙率
基体沥青混合料空隙率的试验按ITGE20中T0708方法进行5.2.2
连通空隙率
沥青混合料连通空隙率的试验按附录A5.2.3稳定度
沥青混合料马歇尔稳定度的试验按JTG
5.2.4谢伦堡沥青析漏
方法进行。
E20中T0709方法进行。
沥青混合料谢伦堡沥青析漏的试验按JTGE20中T07322方法进行
5.2.5肯塔堡浸水飞散
沥青混合料肯塔堡浸水飞散的试验按JTGE20中T0733方法进行。5.3半柔性混合料
5.3.1试件准备
半柔性混合料试件准备按附录B进5.3.2水泥基灌浆材料灌入率
半柔性混合料水泥基灌浆材料灌人率试验按附录A进行5.3.3抗弯拉强度和弯曲破坏应变半柔性混合料弯拉强度试验温度20℃±0.5℃，试件龄期7d，试件尺寸50mm×50mm×300mm，试验加载速率10mm/min，试验按JTGE20中T0715方法进行。5.3.4动稳定度
半柔性混合料车辙试件龄期3d，试件尺寸300mm×300mm×50mm，轮压0.7MPa±0.05MPa，试验按JTGE20中T0719方法进行。
JT/T1238—2019
6检验规则
检验分类和检验项目
产品检验分为出厂检验和型式检验。有下列情况之一时，应进行型式检验：新产品试生产的定型鉴定时：
正式生产后，如材料，工艺有较大改变，可能影响产品性能时；正常生产时，每年进行一次型式检验：出厂检验结果与上次型式检验有较大差异时：产品停产半年以上恢复生产时；国家质量监督检验机构提出要求时。检验项目见表4。
表4检验项目
水泥基灌浆材料
基体沥青混合料
半柔性混合料
流动度
凝结时间（初凝）
竖向膨胀率(7d）
抗压强度(7d)
抗折强度(7d)
空隙率
连通空隙率
稳定度
谢伦堡析漏损失
肯塔堡浸水飞散
水泥基灌浆材料灌人率
抗弯拉强度（7d）
弯曲破坏应变（7d）
动稳定度(3d）
注：“+”表示必检项目，“”表示免检项目。6.2
组批、抽样和判定规则
技术要求
试验方法
每一批号为一取样单位。产品总量每200t为一批号，不足200t的按一批号计。6.2.2抽样
同一批号的产品抽检一次
检验类别
出厂检验
型式检验
从同一批次产品的上，中，下部随机抽样的20袋产品中抽取等量样品，总数不少于30kg4
6.2.3判定规则
JT/T1238—2019
6.2.3.1出厂检验时，若各项性能指标均符合表4中规定的要求，则判定该批号水泥基灌浆材料为合格产品；如有任一项指标不符合规定的要求时，允许在该批产品中再随机抽取两份样品，对不合格项进行复查，如全部达到标准规定则判为合格；否则，该批产品不合格6.2.3.2型式检验时，若流动度、凝结时间、竖向膨胀率、抗压强度、抗折强度中有一项不合格，即判定该批产品型式检验不合格：若其他项有不合格时，应加倍抽样，对不合格项进行复检，复检再不合格，则判为型式检验不合格。
7标志、包装、运输和储存
7.1标志
所有包装袋上应清楚标明：产品名称、标准代号、净含量、生产企业、出厂编号、生产日期。7.2包装
7.2.1随机抽样20袋总净量不得少于1000kg。但每袋净含量不得少于标识净含量的98%，随机抽样取20袋总质量不得少于标识净含量的总和。7.2.2产品出厂时，生产厂应提供出厂检验报告，产品说明书及合格证7.3运输
搬运时应轻拿轻放，防止破损，运输时避免雨雪，暴晒，应保持包装完好无损。7.4储存
水泥基灌浆材料在包装无破损的条件下，储存于干燥通风库房内，距地面100mm以上。JT/T1238—2019
A.1仪器和设备
仪器和设备如下：
附录A
（规范性附录）
半柔性混合料空隙率和水泥基灌浆材料灌入率测定方法a）JTGE20中的T0708试验仪器；JTCE20中的T0711试验仪器；
c）JTCE20中的T0705试验仪器
基体沥青混合料空障率试验步
按照JTGE20中的T
0708的试验方法测定沥青混合料的毛体积相对密度。T0711的试验方法测定沥青混合料最大理仑相对密度（改性沥青用计算法按照JTGE20中的
计算）。
算基体沥青混合料的空隙率。
按照公式（A.1）计
式中：Pao
基体沥青混合料的空隙率
科的毛体积相对密度；
基体沥青混合料
-基体沥青混合料
科最大理论相对密度。
基体沥青混合料连通空隙率试验步骤A.3
A.3.1将试件放在室温下24，用游标卡尺在各个试件上下两个断面的垂直方向上量取试件直径，取四个数的平均值作为试件的计算直径，准确至0.1mm。A.3.2用游标卡尺在各个试件的四个对称位置上量取试件高度，取四个数的平均值作为试件的计算高度，准确至0.1mm。
A.3.3根据JTGE20中的T0705的要求测量试件的空中质量和水中质量；A.3.4按照公式（A.2）公式（A.5）计算试件体积，集料沥青和内部密闭空隙的体积及沥青混合料试件连通空隙率，取小数点后一位数V-+xaxdxh
式中：V
试件体积，单位为立方厘米（cm2）；试件的计算直径，单位为厘米（cm）；试件的计算高度，单位为厘米（cm）；x100%
集料、沥青及内部密闭空隙的体积，单位为立方厘米（cm2）：干燥试件空中质量，单位为千克（kg）；(A.2)
试件水中质量，单位为千克（kg）：m
试验温度下水的密度，单位为克每立方厘米（/cm）；连通空隙的体积，单位为立方厘米（cm）；-连通空隙率。
A.4半柔性混合料空隙率试验步骤JT/T1238—2019
A.4.1水泥基灌浆材料灌注结束后，将试件在室温下静置24h，去除混合料外部的包裹材料，放在标准环境条件（温度20℃±2℃，湿度大于等于95%）下养生3d。按照JTGE20中的T0705的试验方法测定半柔性混合料的毛体积相对密度A.4.2按照公式（A.6)和公式（A.7)计算半柔性混合料的最大理论相对密度和空隙率。Y=
式中：u
x(1-P)+xP
(1-)×100%
半柔性混合料最大理论相对密度：科的毛体积相对密度；
半柔性混合
油石比；
沥青的相对密度；
各种矿料
各种矿
砂浆的
-基体沥
半柔性汇
料总质量的百分率：
的相对密度；
资度：
料的连通空隙率：
的空隙率。
5半柔性混合料水泥基灌浆材料灌入率A.5
按照公式（A.8)计算半柔性混昆合料水泥基灌浆材料灌人率，取小数点后一位数字。Pao-P
式中：P
半柔性混合料水泥灌浆材料灌人率：基体沥青混合料的空隙享：
半柔性混合料的空隙率：
基体沥青混合料的连通空隙率。x100%
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
