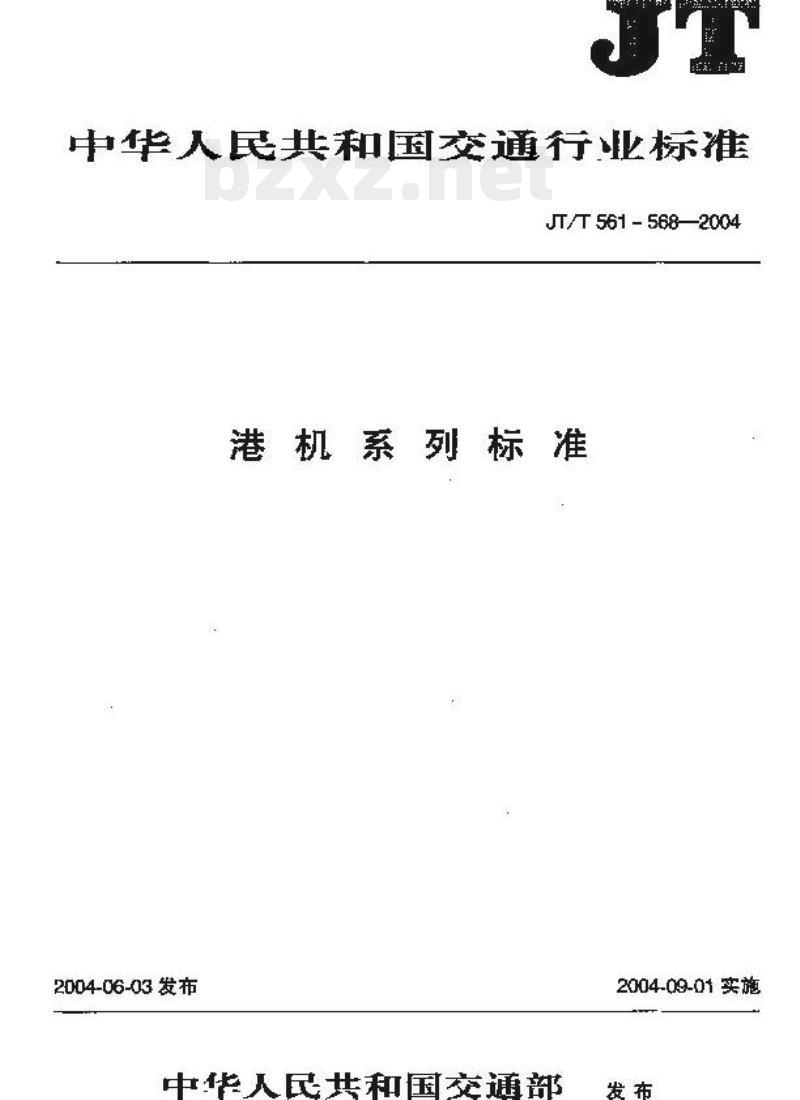

【JT交通运输标准】 港口浮式起重机

中华人民共和国交通行业标准
JT/T 561 -568—2004
港机系列标准
2004-06-03发布
中华人民共和国交通部
2004-09-01实施
Te.S 53.020.20
备报号：

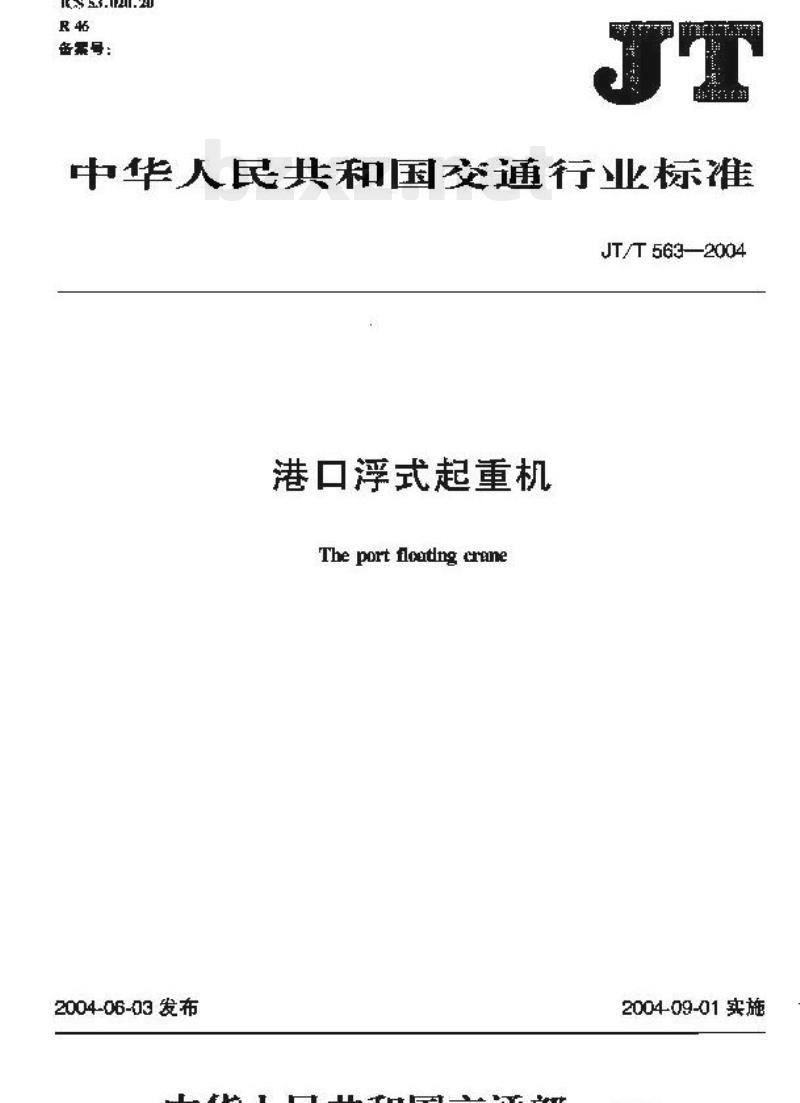

中华人民共和国交通行业标准
JT/T 563—2004
港口浮式起重机
The port floeting 心rane
2004-06-03 发布
中华民共和国交通部
2004-09-01实施

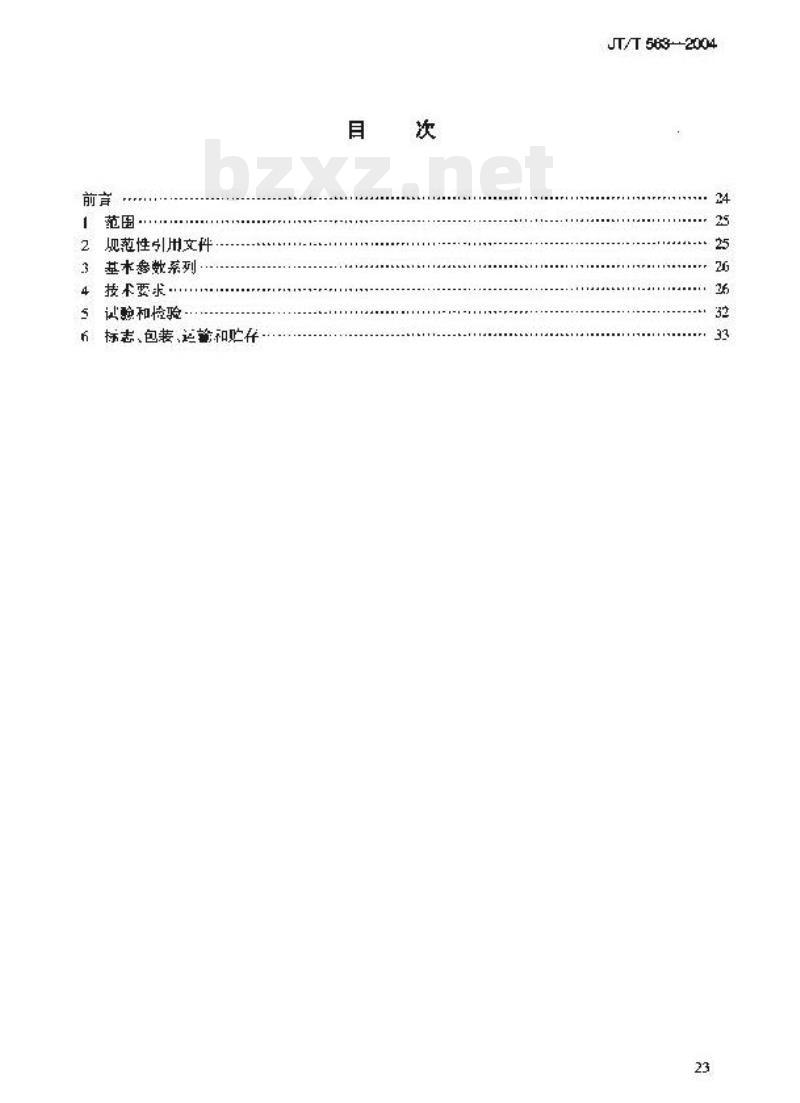

现范性引用文件
基本参数系列
4技术要求…
试酸和检验
6、标志、包装运整和贮存
JT/T 563--2004
JT/T563—2004

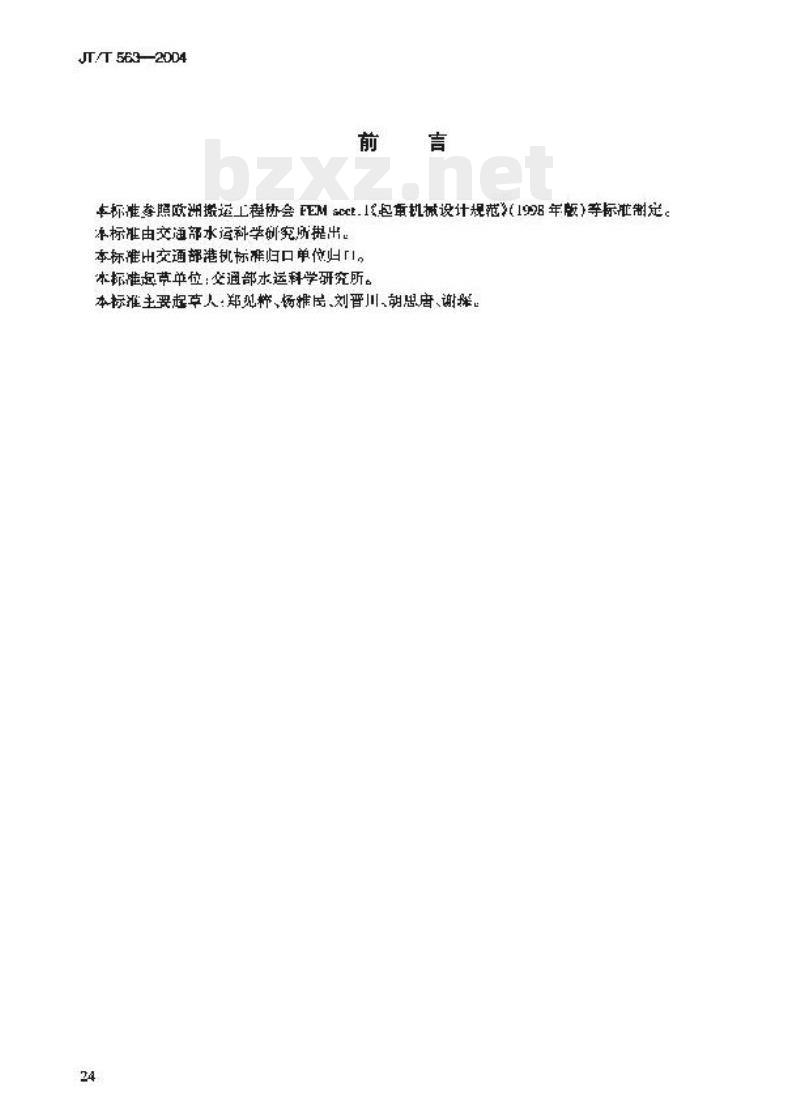

车标准孝照欧洲搬运工程协会FEMscct.15.起重机械设计规范》（1998年版）等标准制定。本标准由交通部水运科学研究所提出，本标准出交通部港机标难归口单位归求标雄起草单位：交通部水运科学研究所。本标准主要起章人：郑见粹、杨推居、刘晋川朝思唐、谢探。24
fKNEKA

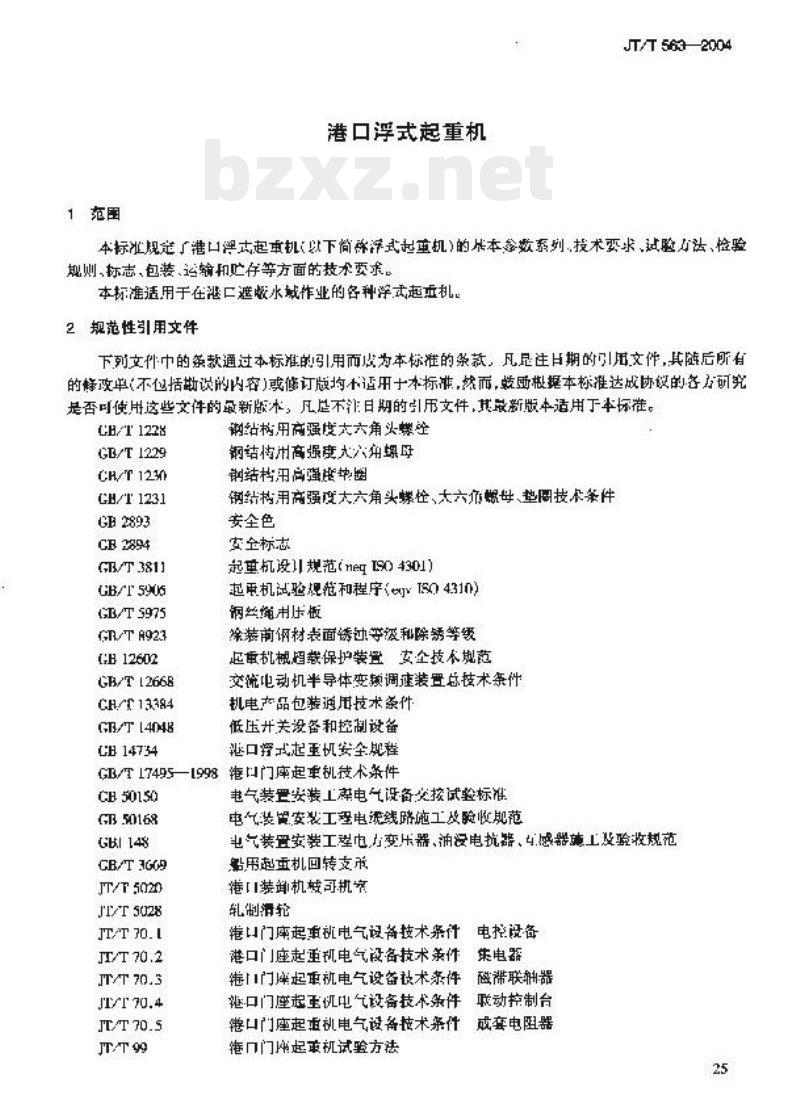

1范围
港口浮式起重机
JT/T 5632004
本标证规定了潜口理击起重机（以下简殊浮式起重机)的本参数系列，投术要求、试整女法、检验规则、标志、包装、诊输和贮存等方面的技术要求本标准适用于在泄口遮收水就作业的各种浮式起机，2、规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的以用文件，其随后所有的静改单（不位括谈的内容)或修订版均不适用十本标准，然而，鼓感极握本标准达成协仪的各方研究是否可使用这些文件的最新版术，凡是不注日期的引用文件，其最新版本适用于半标准，CH/T 1228
GB/T 1229
CH/T12
GH/T1231
GH2893
CE2894
GB/T3811
GBT 5905
GB/T 5975
GR/TR923
GB12602
GB/T 12668
CHCT13384
GB/T[4048
CB14734
钢结构用高强度大六角必螺泾
钢结构州高强变大六角螺母
钢结构用高通能快园
钢结构用高强度大六角头螺、大六负燃母、圆技术条件安全色
安全标志
起重机设规范（negS04301）
起更机试验规范和程序（v04310)钢丝绳市压板
涂装前钢材表面锈边等级和除绣等级起重机械超载保护装置安企技规范交流电动机半导体变频调连装置总技术条件机电产品包装通用技术条件
低压开关没备和控制设备
整口择式起重机安全舰程
GB/T17495—1998港日门库起重机技术条件CB 50150
GB50168
GBI148
CB/T 3G69
JT/T 5020
JTT5028
JT/T 70.1
JT/T 70.2
JT/T 70.3
JTCT 70.4
JT/T 70.5
电气装置安装工萃电气设备交按试验标准电气装贸安装工理电现线路施工及股收舰范电气装置安装工型电心变压器、油没电抗器、4感器施工及验规范船用起重机回转支带
港[装卸机械可批室
轧制滑轮
卷口门座起事机电气设备技术条计电控设备
港口门座起重电气设备技术策件集电器
播[门座起重机电气设备设术条件酸带联油器
整口门座起重仇电气设备技术条件联动控制台
港口门座起重机电气设备技术条件或套电阻器
港口门函起重机试验方法
JT/T 563—2004
船舶及海上设施起审设备规范》中国能级社（2001）3基本参数票列
港口浮式起重桃基本参数系列见装1。表1港口浮式起直机基本参数系列够教么称
改人幅度
起升范出
起升评度
起升高度
下峰深读
变幅应度：空)
回转速
3,5,10,16,25,3240,63,80.100,160,200.32,400,51,6.50,XF,11K3,5,10,16,25,32.50,80,100,160.21.316.18..25.311,4,
2, 90, 40,51,61,70
10, 15,70,28,3,41,5,H,70此内容来自标准下载网
5,7,15, 16
1.2.3,4.5,7,14,2,43.,,n
2.5,h, 1,16,,403
.5,2.4,1 2.5.,5.0,12.0.t6.0,20.0,32.,50.0,80.0 13,11.20,11.25,1.:0.0.0,0.75,1.20, t.00,1.80,2.00,2.50当：起升产度和下降深度以浮册甲板面为基准：技术要求
浮式起更机的设计应符企CB/T811、船舶性海上设施起重设备规范知本标准的规定，4.1图样与文件
浮式起再机应按现定程序批谁的图样和有美技术文件进行制造，安装。浮式起重机的图纸和技术文件除皮符合木标谁外，还应按船纳及海上泌施起重设备规施规定的程序和内客送国求船舶检验部审查批确和备查
4.2工作级别和环境条件
4.2.1浮式起重机工作级别和将式起重机机构工作级别见表2.表2浮式起重机工作级别和浮式起量机机构工作级别号
吊片起重机
钧起机
热斗燃吸整、禁装箱起重机
车、电能、装箱机
环境条件
下作案件
不经常使同
整洲中等使用
不经常他同
经济中等使用
需使历
工惟环境温度为-25汇～+45汇。整杭级别
47 - A8
工作环境最大相对湿度不大于95%，可有露盐雾，起外
各工作机构级别
H6 ~ HT
M6 ~ M7
4.2.2.3群式起单机.T作时的录最,人风速可取为20m/,放置状就下的量大风速可取为55m/s26
YYYKANIYKA
JT/T 563—2004
4.2.2.4浮式起重机在1.作时，浮所求大静横倾角不超过5最大静纵佩角不性过2°止非一作对或出故（重物突然济）时，最大动横假角不超过甲板人水角和船6求角4.2.2.5在非工作状态、海港码头的浮式起玉机及其必兰设和结构应能承变浮船在风浪中的运动就荷，符含船铂&海上设施重设备规范中3.2.11的规定。内制港口的浮式起重机根据当地条件确定
4.2.2.安对环境条件有等殊要求的浮式尽更试,接订购合叫条款执行。4.3主要性能参效允许偏善
4.9.1幅度(最大幅度利小幅度)为公称值的±1家。4.9.2起升范用（起升尚和下降深度)为公弥值的11%：4.3.3起升逆度（满载稳定速度)为公称值的±5受。4.3.4变幅速度1空载均变幅速度1为公称值的+5%4.3,5可转速度（满载稳定伯速度）为公你值的±54.4缩构
4.4.1材料
制适起重机的才料应符合CR/17495—1998中3.1的规定，重结构件材料的选用应符合表3的规定：
表3重要结构件材料
工作坏境凿发
上作装别
伊材牌
3 >20me
(235-4
Q235-A
在于-2坏境的冲击不将于
4.4.2焊接
4.4.2.1焊条要号应士体金通度相造应不低了2
1,2 15
4.4.2.2炉蛙脏衍合GN/T1749519中3.斤.1的规定4.4.3高强弹蟀检连接
高崛度竭栓连接滤符合GB/T12281231的规定。4.4.4结构件制造允差
A7、48
筛接成型的结件，其形状和位算诉差成符合GB/T174051998中3.6.5的规定：4.4.5染树件材料的面预处押
结构件材料的表面预处理成符合心17495—1908中3.6.4的规定。4.4.6饮孔用栓
铰制乳用媒价副应符合CH/T17495—1998中3.6.3的规定，4.4.7浮式起本机基座
低于-30%
5 - A8
0235-[0.0345-B
4.4.7.1泽式起重机伴体须与+甲板，始底板等柜准报，采用其他支撑钻构虚经服检部门认可。4.4.7.2浮式起重机带库材料虚符合表4的规定。表4浮式起英机基座材料
钢板JY度含，mm
4.4.7.3基虚材料诈用虚力
R s 25
452, 436
座科的许用应州应控下式算得：25240
D32,D36
132，F36
JT/T563—2004
钢材盛服点,Nm：
[al =gxn
一·钢材服点修止系数，根据钢材用强比安表5选取：安全系数，疲劳，寿命计算（第|美载荷计)时为2.0：强度计算（第Ⅱ类鹅荷计算)吋为上.75;强度腔算（第I表禁荷计尊时为1.6：表5钢材届点格正系数
4.4.8 外形尺寸
除架系统外，回转部分的结树外席.不得超用射脑4.5主要誉部件
4.5.1钢丝绳及接头
4.5.1.十钢丝皮米用经毁检部！门认可的钢丝绳制遣厂的产品，采用其他厂的钢丝绳须经船扮部门同盒。钢效绍厂家应出具船用钢些筛质检报告：特别重要场合使用的制丝绳厂家还应山具钢丝绳被斯拉力试验报片
4.5.t.2严禁射丝编接长使用、
4.5.1.3钢必编及接头应释合B/T17495—18中3.5.1的规定，4.5.1.4滑式起重机各机构使月的钢丝绳安金系数接本标准的工作级别符台GR/T3811的规定，4.5.2吊赖
4.5.2.1装重要，危险和有危书物品的浮式起重机，吊沟成配留均11闭锁防脱绳装罩，4.5.2.2吊伪成符合GB/T17495--1998中3.5.2的规定。4.5.3常轮与老筒
4.5.3.1清轮、带简的差绕直径与钢约组直径的比信h为选拆系教，其值成不小于表6的数信，表 6 选择系数 、2 和
机构T许短别
采用不转制丝泄时.值应按比机控工作级别高一经的值逆取，润轮心
4.5.3.2钢丝绳统进或绕出滑轮利说斜的录人允许角厚不得人十5°平动滑轮A
4.5.3.3对设有防止钢丝绳脱装置的料轮，H最外缘与防职璃装置间原不得大于制丝距直径的20%，日不得大于8mm
4.5.9.4对抢情应光猎平滑，装配后不得有可撼坏钾丝绝的缺陷，4.5.3.5轧制滑轮应符合JT/T502R的规定4.5.3.6卷筒上用压版固定钢丝弹时，压板成符合GH595的规定。28
YYYKANIYKA
4.5.3.7卷简上的钢丝绳安全圈数不得少于三图。JT/T 563—20(04
4.5.3.日钢丝绳在老商上应排列整齐。钢丝继绕进或绕山卷他时，单层缠统钢丝绳对绳槽的每一的偏斜角不得人于3.5°；光面卷管单层或多层拽笼钢丝继偏离卷简轴线垂直平血的负度不得大于2°4.5.3.9多层绅绕钢丝强卷简的两割边象高度应成超过丝兜编绕的品外层，超过的高度应不小于钢丝绝直径的2.5格，
4.5.3.10举简绳摘加T后，槛腐整厚尺寸偏差为公称值的+8%。同一卷简上左有施绳措的底径尺寸公差世成不他于12,绳糖底征的径向圆动不得大于D/V一—绳情底径)。4.5.4联抽器
联轴器的选用应符合GBVT1749199R中3.5.6的规定，4.5.5制动器
制动器的选择应符合CB/T17495—1998中3.5.7的规定，4.5.6减速器
减速器的选择与资装减弃合GB/T17495一1998币3.5.8的摄定。4.5.7同转支承
4.5.7.1浮式起重机深用滚动轴承式回转支承时，按静载荷设计的弧度安全系数应不小丁2.5，按整劳载荷设的安全系数应不小于1.5，回转支承应同时满是静变和整劳强度的要求。4.5.7.2滚动轴承式向转支承的迷用应荐合CB/T3669的规定4.5.8司机室
可机案应符合JT/T5020的版宗。4.6机构
4.6.1起升机构
4.6.1.1起升机构应装设常闭式制动器，且带有应急释放装置。一教起升机构的制动变全系数虚大于1.5:重要起升机构的制动安全系数成大于【.75.4.6.1.2起升机构的收计、制造、安装应符CB/T174951998中3.9.1的规定。4.6.2变幅机构
4.日.2.1变幅机构成装设带闭式制动器，日帐有成急释效装，平衡式华幅机构的制动安全系数应大于1.5;非平衡式变隔机构的制动安全系数逆择同起升机构。4.6.2.2变幅机构的设计、制造、安装应符合Gn/T17495—199中3.9.2的规定。4.6.3同转机构
4.6.3.1回转机减装设制动器，其制动刀矩索求能满足在最不利工况下能使回转部分停估，来用能控制制动时间宁行程的可择纵常开式制动器，操纵制动器的脚踏力为80~200N。4.6.3.2采用密动轴承式回转支承，共上下连接决兰应尽有足够的度。回转支承与基座丧兰的连接应为钢对钢连接，中间不将可有案片或填料，4.6.3.3回转支承和基座法兰的连接爆栓应符合CB/T3669的规定，并应有控制电预察至螺栓的预拉4.6.3.4滚动轴承式向转支率和转杆向转支的安装应符合B/T17495—1998下3.9.3的规定。4.7滋压事统
系统虚符合GB/T17495—1998中3.7的观定。4,B润滑系统
浮式起重机可机率内度有润滑图，各润游点应有标志：润游油路、各部件的油剂，，油必须消洁畅通，并按要求加往洞滑油！或润脂，4.5电气
4.9.14本要来
JT/T 5632004
4.9.1.1浮式起机上使用的电器设备应采用经服检验邮，认可的册用电器产品，采用其他电器产品时需审报船销检验部门同意，4.9.1.2电气设、电气系统的设计和选皮符合CB/T311.JT/T70.1~70.5利相关专业技水标准，电器元件成符合GB/T1448的规定，并适当考虑可能遇到的环境条件4.9.1.3电气仪备实装后的交接试验应符合（B50150的规定。4.9.1.4电气传动控制设备应符合/T1266S和各相义专用标准的规定。4.9.1.5设盘在实内的电气设备防护等级应不低十1P23。设置在室外的电气改备防炉等级应不低丁PS4
4.9.1.6电气设备必须有良好的绝续性能。电动机电阻器的绝缘电阻.冷态时不低于1M0，热添时不低于0.5M2；控制柜，操数台等成会电气设齐的绝缘电阻，一达回路不低于1MA，一次回路不低于0.5M7单独器元件的绝爆电阻不低于1.5M，电子线路，可程整制器（1L)，变赖幕等特殊元器件的绝武电阳应符合其产品标准要求，4.9.1.7浮式起敢机的总电压领失与内部电压摄大应符合GB/T3R11的划定，4.9.1.8设受在司机内的紫急系电开关成将合G614734的规定。4.9.1.9电气保扩装微皮符合CB/T3811和CB14734的规定。4.9.1.10照明电源与动力电源必频分开设，当动刀电切断，照时电源不得失电，顺明箱上各支路开义虚有明显的指示标牌
4.9.1.11浮式起重机宜设机内出话，光线对讲机及有线长音厂播器，4.9.1.12对采用广可端得库控制器（PC）改型计算机控制的举式起玉机，其紧总保护功能与行程格端保护应由电器开关等硬件完成4.9.1.13人中型浮式起重机白备发电现组时应选用铅用发中机泵，其主电源应有备用发电机组4.9.2电气设备及安装
4.9.2.1电气设备安装成专总必要的防振借地。电气设备连接和紧A用的燃钉、螺控和媒母，岛应有防止其受能动而松脱的措施。
4.9.2.2电力电子和微电子挖制的必动速柜，可编程序控制器(P广)控制栏、微型计算机控制柜等设备成安装在满足这出设备工作环境要求的专用电气室内，4.号.2.3商、低压关柜宜采用燃体防护型.防护等级成不低于IP23，柜内应一律采用情质母载，分相色标应符合国家标准。柜前操作距离高正恒不小下1，低压柜不小于心.m，按右关安全规程配置必要防护用品。
4.8.2.4电阻器等工作时能产牛高温的电气设备应安装于通风放热良好的位置，应有防护外单改队正导致附近物体过热和起火的措施。4.9.2.5中心禁电露应符合JT702的规定。4.9.2.6各构驱动电动机宜采用铅用起重电动机，并符合相关的技术标准要求。电动机量选择符合R3811的现定，
4.9.2.7生压器应符合G所148的现定可设计要求，4.9.2.8电图器成符JT/T70.5的规定：4.9.2.9联动控制台应符合JT/170.4的规定。4.9.2.TO控制柜应符合JT/T70.1的现定。4.9.3电线电缆
4.9.3.1电源的整工与晚收成等CB50168的规定。4.9.3.2式起重机的！载应选用用电缴。4.9.3.3电载或电缆的载芯允许的最小截面为：—动力回路不小于2.5mm
HY KASNRY KAca
控留及则间路不小于1.5m：
—检查回路及电话线不小于1m；JT/T563—2004
一电子设备，通信设备、传感器件等内部导线不作规定。但装有电子设备的控制柜内，最小导献面不小丁0.2mum。
4.9.3.4动力，控制和信号叫路，照弱回路虚分别布绒，并避免相五间下扰.丧线端子应分开连接，4.9.3.5各机构电动机必领独立配线，不得用公共回路。4.9.9.61线的连接和分支点成设接线箱或分载含，4.9.3.7在有机械独的或油污长伸，化学腐础的场个，电线成电缆必须有防护措施或穿普保护，穿线钢节应加保护电的护口。
4.9.3.8电编数设弯曲半径应达划：市缆穿管，每极管了90r弯头虚不超过避处：管了弯曲半轻不得小丁6借管子外径：因定数设的电缴弯曲内半径不得小十6倍电统外径：一移动电缴弯曲举径不得小于8格电缆外径。4.9.3.9穿管系数(电貌外控截面根之和与了成雪道内截面积之比)不大于D.4.4.9.3.10用计应缆机械性保扩的金属罩充，应采单有效随腐独措施。电统紧固评、支承，托架和附件均应采用耐决材料制作或选行适当防缺起理。4.9.3.11电缆紧件或扎带应紧固，并应耳有足够表面积和一定形我，以紧固电而不摄恢护套或外护尽，个得恶起重机工作时的抵动而产生附加度力种赔拱。4.9.3.12所有接头应压按半固，可靠，所有紧固件均应来用铜质或够锌件。4.9.3.13电缆管、电缆管道、电槽的接头处应保证机效和电气上的连续性，并成可靠接地，布留1：险能防止水在内部积留。
4.9.4.1司机案机器房电气室平均照度不小于50x4.9.4.2浮式起重机转台上或其他逅当位置上应装有足够攻率的灯具.使起重机作业工作面的直均照速达到40x
4.9.4.3浮式起重机各十要通道、扶梯，台入1处的照度应不小于20、4.9.4.4孕式起蛋机象鼻架成孵架项端应安装红色巅空降碍灯、当必流电源切断后成能自动切换到备用电源，
4.9.4.5浮式起重机必要寸月安装函急陷明设路，4.9.5技
4.9.5.1浮战起重机上的电气议备、正常带不替心的企底外壳、电缆金展外皮、安全照明变压器等均应可荔接地。
4.9.5.2具备些体命网结构的部分，其金润构架渠可用作接地干线，在钢结构非焊接必较多的场含，应效接地线。
4.9.5.3可并房的控制担担1必频以软导线与接地金属均件可靠地连接。4.9.5.4浮式起重机回转部分电气设接地产禁通过同转支承来实规。4.9.5.5采用可编程序控制器（PC).微型计算机等微电于设备的接地轻工成按设备的书殊设计要求浙行e
4.10安全保护装置
4.10.1浮式起重机安全保护整置应符合设计要求和CB14734的规定，4.10.2浮式起重机应设超载保护装置，戒保护装置应符台CB12602的规定，4.1D.3起升、变蚂机构成设置极限位置限位装战。4.10，4停效付，穿果及臂累回转部分均应设有锁定装置，且锁定装置应与应运动联额。31
JT/T5632004
4.10.5司室内应设有载荷指示仪.臂架幅瘦指示仪和水平仪，设水平仪应划有设计明确的限值标志
4.10.6浮式起重机应设布判达续定值报警的风速仪。4.10.7各机构患或机均应设有短路保扩、欠压保护和过载保护。4.10.8应投有急停开关，在紧急情况下能切断电源，停止各机构工作：4.10.9可缩序控制系统应有完善的故障显示均能。故障诊断，数据带归系统各项功能均放符合设计器求：
4.10.10浮式起重机中板上根据需要可设置司菜的架捌架、约懂以及有数地固定浮式起重机构的装胃。
浮式起重机存般应符含CB1473—1993中5.5，第11款和第12章的规定。4.12涂装
4.12.1涂装前构件表面应违行除锈处理，其质尽等级应按CB/T8923的规定.手工方式除锈必须达到S2级，化学处理和抛（喷)丸（或其他磨粒）方式除锈必须达判21/2级，4.12.2保护性涂层一股需涂刷两层防锈底漆，两层南滚。审要结构件应涂两层席漆，三层而陈，陈层总厚度成在起垂机订购个同中规定、油箱内表血应像州油您矮。4.12.3浮式起重机的安全色标志符合B2893.（D2094的规定。4.12.4浮式起再机的油应得到报检部门的认可，5试验和检验
5.1试册
试验应按GB/T591的规定进行试验程序和方法按照T/T9的规定，计应联得验解师同章。5.1.1空裁试验
通过空载试验，检查浮式起再机的儿何获数技术灶能参数、电气系统、液压系统、安全保护装置，照明系缺等为应达到设计要求和有关规定。5.1.2额定裁荷试验
通过函定线荷试验检验浮式审机各上作机构、主要结构件、电气元件在额定裁荷或验下的工作性能及承戴能力，应符合要求，
5.1.3动载试验
动裁试验是验证浮式起重机的机构，结构和制动馨在1.1倍额定载荷作用下的承赖能力，对工作数别为A7-A8的起重机.试验载循按合同要求或设计规定确定。5.1.4辞载试鉴
静载试验验证浮式起重机分别承受創定载荷和1.25倍额定裁荷时各零部件和结构件的派载能力。对工作级别为47~AB的起重机，试验载荷恢个介尚要求或设计规定确定。静赖试验时，试验载荷起升应尽量避免山现冲击现实，费荷接升10mm~2m，并停留1min。5.1.5结构强度秘测度试验
本试酸验证浮武起重机结构件在静态试验载荷、动态试验裁荷作用下的强度和断度，试验按照JI/99的规定，
5.1.6稳出性试验
起重对处于对象机稳定性最不利位觉（峰架中心域重直或平行于浮船纵轴线），慢建起升最人幅典下的定载荷100mm左石，并稳定10m，浮式起蛋机术平位指示应在限值内。5.1.71业性试整
新产品必完成不少于50的超重作业工业性试验。工业性试验按照T/T99规定。32
