【JT交通运输标准】 港口缆车起重机安全规程

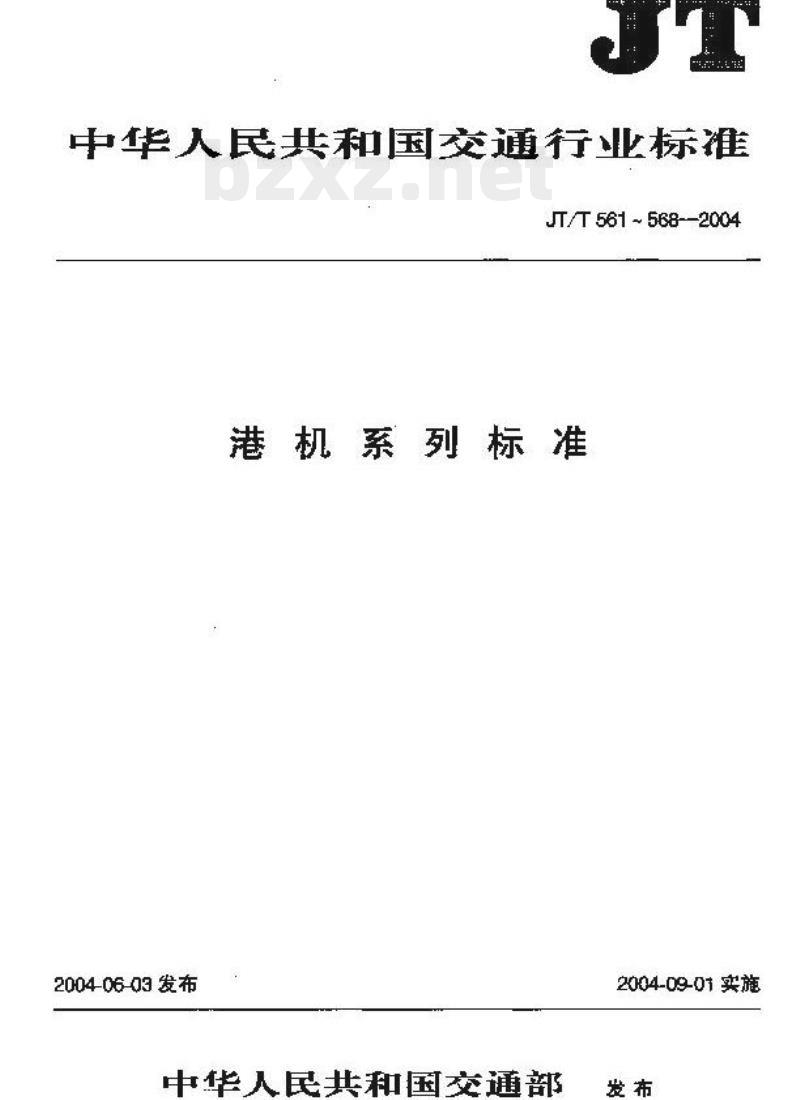

中华人民共和国交通行业标推
JT/T 561 ~ 568-2004
港机系列标准
2004-06-03 发布
中华人民共和国交通部
2004-09-01 实施
备案号：

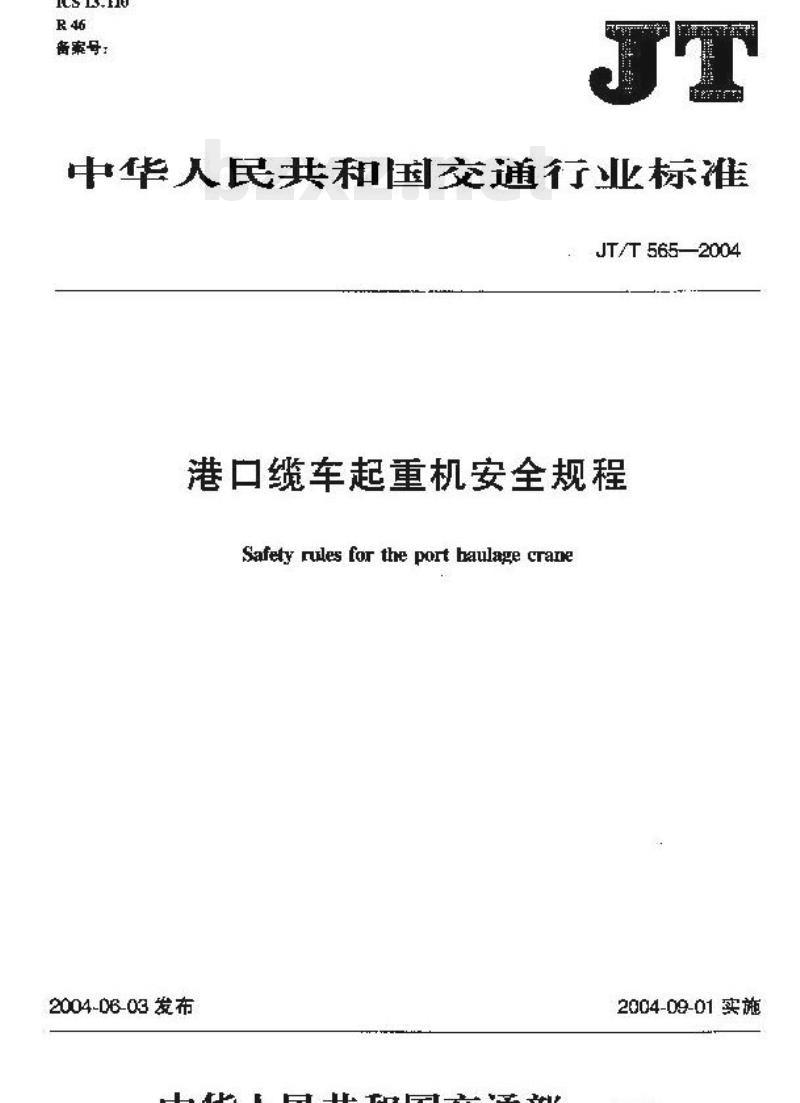

中华人民共和国交通行业标准
JT/T 5652004
港口缆车起重机安全规程
Safety ules for the port baulage crane2004-DB-03 发布
中华人民共和国交通部
2004-09-01 实施

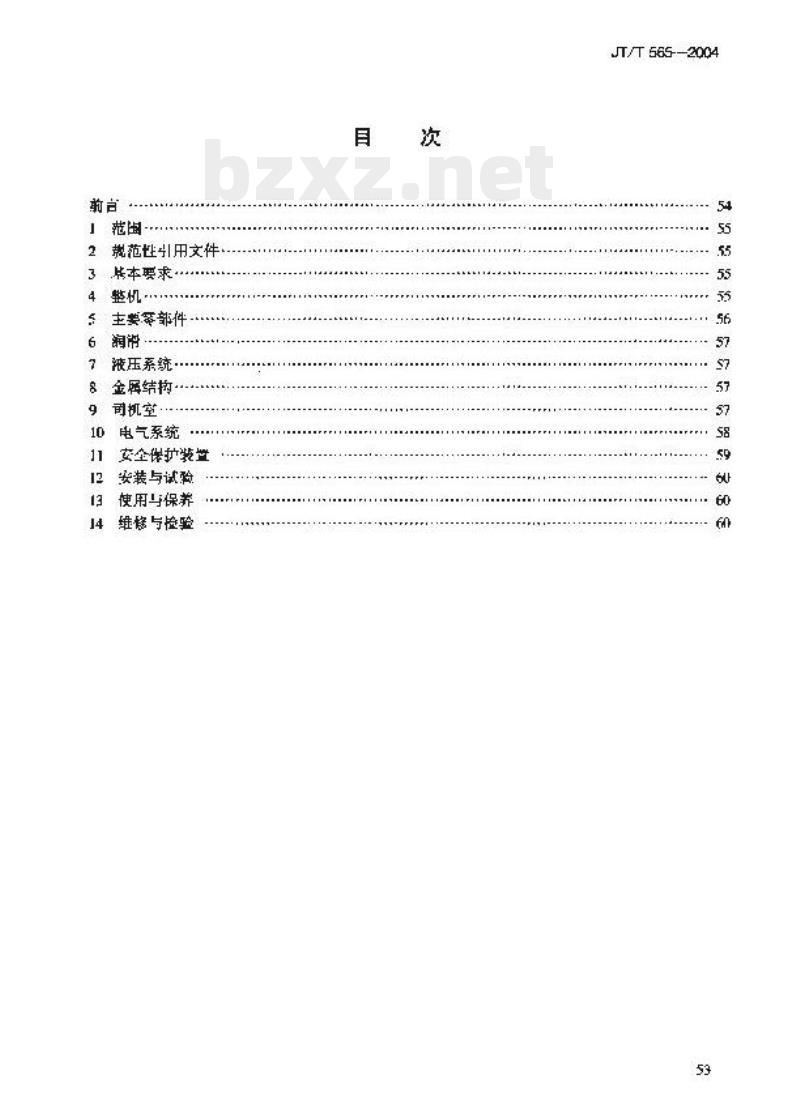

规范性引用文件
共本要求
整机·
主要等部件
液压系统·
金晟结构·
司机室
电气系统
安全保扩装置
安装与试验
使用与保养
维修与检验
JT/T 665-2004
JFT/T 565—2004

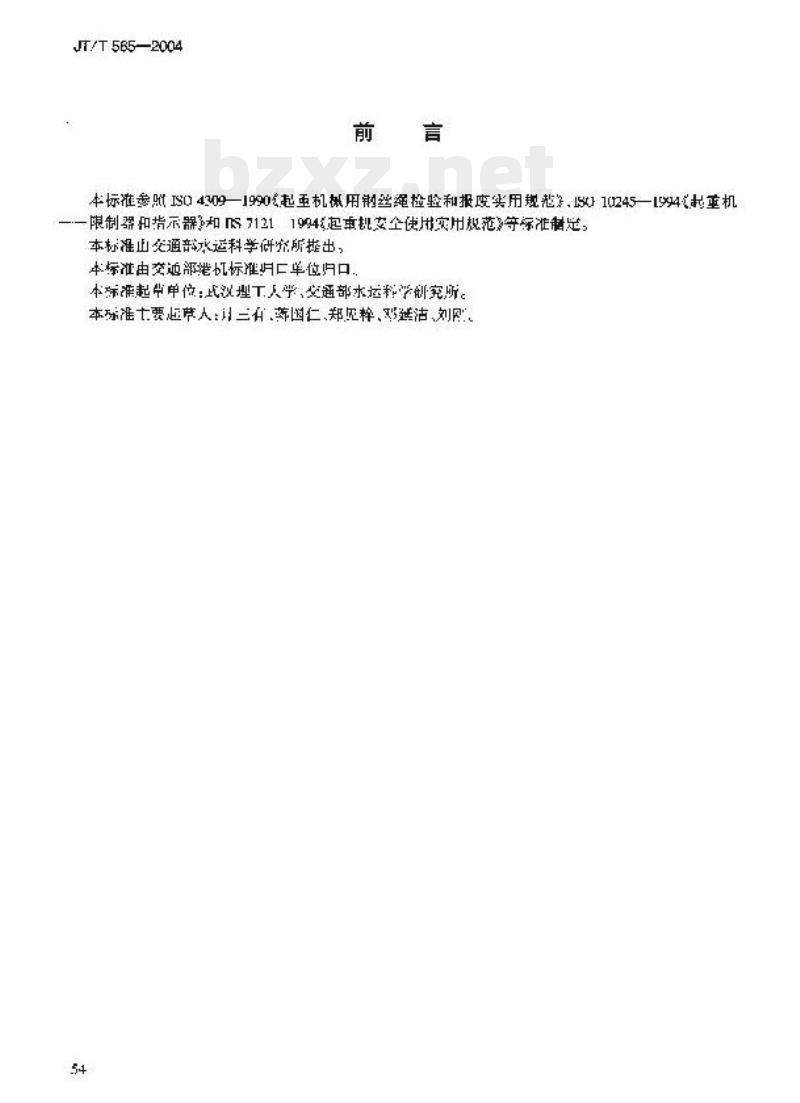

本标准参贴IS04309—1990起重机用钢丝绳检验和报废实用规范，1S0101245—154起重机限制器和指示器3知71211904起本挑安全使用实用规范》等标准制定：本标准山交通部水运科学供流所提出，本标准由交通部港机标准归已单位归口本殊准起单单位：式汉理工人学、交通部水运料学酬究所。本殊准士要起草人：计三有落国仁、郑见粹、邓继活、刘54
YYYKASNGYKAA

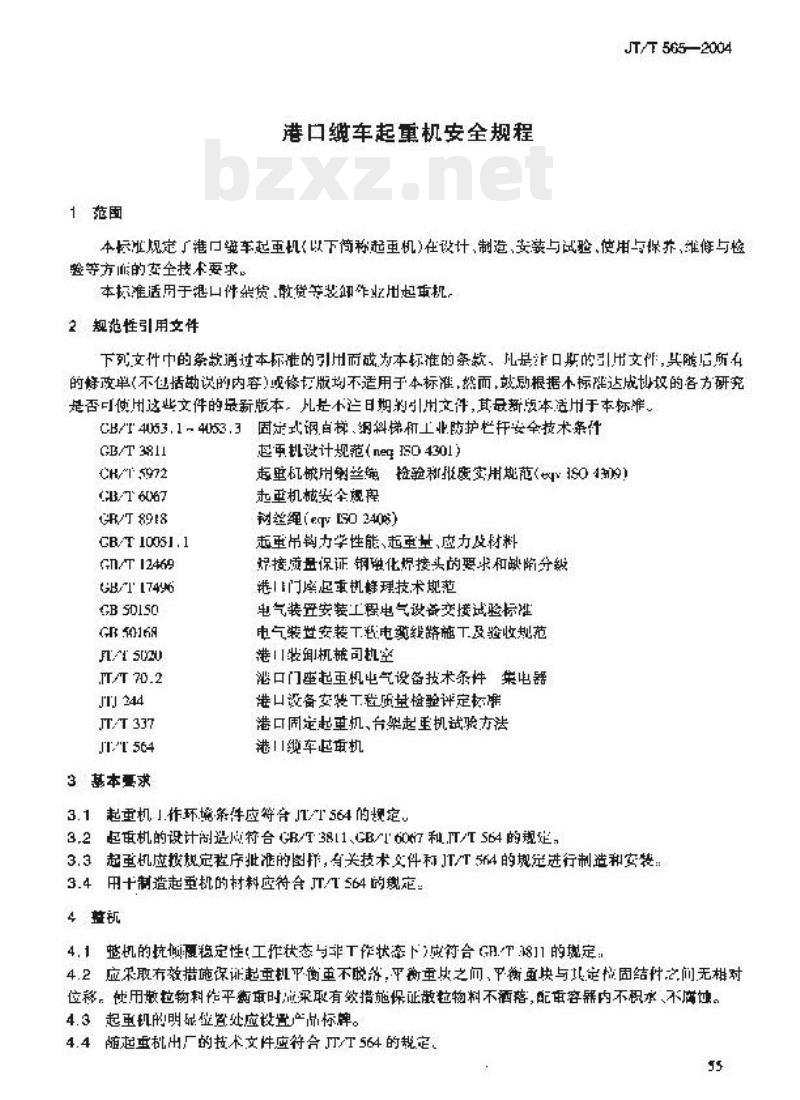

港口缆车起重机安全规程
JT/T 565—2004
本标证规定了港缆车起重拟以下微称起重机在设计，制造，菱与试密，使用与探养，维传与验等方而的变全技术要求。
本标准适用于退口件杂货，散货等装卸作业出起重机，2规范性引用文件
下烈文件市的案款通过本示进的引用而或效本标准的案款，凡是求口期的引用文：，实后所在的健政单（不包括动误的内容）站修景版均不适用于本标准，微而，鼓动根据不标降达成划按的各方研究是否目使用这些文件的最新版本。儿长不烂日期的引用文件，其最新版本适用于本标准。CB/T 4053,1~4053.3
固定式钢白梯、纲科梯和工业防护性托安全技术条件GB/T 3811
CH/T5972
CB/T 6067
GR/T 8918
CB/T 10051.1
Gn/T12469
GB/T17496
CB SDISC
FIASUZU
.TT/T 70.2
JTJ 244
JT/T 337
JTT 564下载标准就来标准下载网
3基本要求
起更机设计规范（neg04301）
起重征用判丝编检验和抵废实用规范（4）起重机械安全规程
材丝绳（e[S0240%）
起重吊钩力学性能、起重基、虚力及材料好接质量保证钢强化焊接头的要求和缺降分港门虚起重机接理技术现范
电气装置安装工程电气设营交变接验标准电气装世安装工钻电线路施工及验收规范港装卸机械司机室
港口门座起更机电气设备技术条件柴电器港口设备安装工粒质量检验评定标准港口周定起重机、台架起垂机试验方法港缆车起重机
3.1起重机1.作环境条件应等合JT/T564的规定3,2起再机的设计制追点符合GB/T3811、GB/T60疗利IT/TS64的规，33起更机施拨规定程序批准的图报，与关技术件利TT新4的规定进行制造和宽装3.4用十制造起重机的材料应符合JT/T564的规定。4蓝机
4.1整机的抗偏愿稳定性(工作状态与非T作状态下)成符合GT811的规定：4.2应果取布效措施保证起重机平衡重不脱等，平衡重以之间，平衡重快与其定惊固结件之间无样对位移。破用数拉物刺平衡重时证采取有效措施探证散物剂不酒落，配重容就内不程水、不屑应。4.3起重机的明显位签处应投置产标牌。4.4随起蛋机出厂的技术文件应符合JT/T564的税定。55
JT/T 565--20D4
4.5起重机出厂后，用户虚建立议备挡案，档案内容包括：设备运用惜况统计（完好率、作业时间、作业工况、装卸量）：设各错修情况统计（维偿类别.次数、时间和赖验交接记录）一设备隐总与事故.人身事故案和处理记录；…各类设备检查、检验.技术改造及装备变更记录。5生要季部件
5.1一摄要求
5.1.1起审机非要零部件材料应有供应厂家的山厂“检龄合格证，并符合T/T564的规定。5.1.2对人体可能造成危验的相对运动（转动或移动)零部件，均成采取发全保护措施.并设置示牌与防护装置
5.2钢丝绝及接头
5.2.1起更机用钢丝绳成符合设计要求与GB/T8918的规定，并具有产品检验合粘证。5.2.2钢丝规的检验和报废应符合CR/T5972的相关规定，钢丝绳的更换应符合GB/T17496的相关规定。
钢丝绳在举筒上的再定应符合56A的相关规定，5.2.3
5.2.4剃丝接头制接后成达到：
用铝合金食压制因接时，固接强度小得小于钢丝绳破断拉力的0%：一用读与恢套固按时.固接强克不得小于销兜碱断拉力的75免：一用镶形套说铸固接时，固接频度应达到钢丝绳的被断拉力：一用端结固接时，固接强度不得小于钢丝绳破断拉力的75%，编结长度不得小于钢丝绳直径的20倍，并不得小于300mm
5.2.5A7级起重机使用的钢丝绳至少应在二个工班中进行一次检食（包括对固接处，筒上固定处检查）、并作出安全性判断。A所级以下（包据A6级)起重祝使用的丝绳至步应每周进行一次检丧。5.3吊钩
5.3.1（吊钩应符介CB/T100S1.1的相关规定.必要时吊钠成具有防解丝脱格功能。5.3.2锻值后钩的材料与造应符合JC/T564的相入规定，禁止使用铸道吊钩，吊钩磨揭后不得煤补。
6.9.3吊钩的检趋与报废成符合GB/T6U5了利GB/T10051.1的相关规定。5.4滑轮与卷菌
5.4.1游轮、卷离的费绕直径与制丝兜直径的比值应符合CB/T3811招关规定，5.4.2多层缩貌摄丝的卷篇两测边缘的高度应超过最外尽制丝，其值血不小于钢丝崛直径的2.5。
5.4.3荐商上的钢丝绳在放出根大工作长度后，除固定翊丝绳的圈数处，应留台不少于三围的钢丝绳紫全图教
5.4.4对绕人绕出轮与卷简品脱糖的钢丝绳成设右防止钢些绳脱装置，5.4.5游轮与卷筒的更换应符个CB/T17496的相关规定。5.5车轮
5.5.1车轮的设川与制造废符合CB/T3811与T/T564的相关规定，5.5.2车轮的更资应符合GBT17406的相关规定，5.5.3经日检有裂慎的车轮不得使用。5.6传动齿鞋
5.6.1传动齿轮出现下列情况之一时，报度；56
HYKASNRY KACa+
断齿+
一齿面点饮或来落面积法上作面积的30流，月深度遗原齿厚的招免。JT/T 565-2004
5.6.2起升变幅机构的因式齿轮齿原磨损益超过设计齿厚的15%或其他机构的闭式凹轮出序聊换量超过设计齿原的20%时，应报度：5.6.3开式齿轮必厚的率费量法到设计代厚的25%时，应报废。5.7制动器
5.7.1各机构制动器的选择应符合GB/T3811的拍关规5.7.2有下列情况之-的制动馨季件，应振度一教级：
制动轮哗探而轮继厚度磨报大于设计厚度的30%：制动时带廉损达改厚度的50%；
电磁赞杠杆系统无法调整的空行程超过其额定行程的10；弹资出现永久变形
6润滑
起重机应有润滑系统围润消点成设有标志。润滑路应畅通，油响，润标安装位置应使于安全按近，可采用来中润滑和于动润资相结介方式并按设计要求定期润滑。7港压系率
了.1液压亲统必领设置防止过载的安全装置。盗流阀的调整生力不得大丁系统额定工作压力的110多，系统的额定工作压不得大于液压象的寂定正力，7.2平衡障或锻业锁及其与淡压之间用教管连接时应有效，可求并不成出现移漏现案。7.3液压系统的性能试舱按设计规定进行，液压系统的谢压诚验应符合心B/T17496的相关规定。液压系统成按设计要求用汕，井按说明书要求定期定量油。7.4液压系统萨路收滚头更换后，应在系统压力试验时无漏现象。7.5液床元件的更换应符合GB/T1749的柜关规定。8金属结构
8.起重机重要金其结构件材料的选用应待合T/T564的相关规定，并有供成产商的检验合格证。日2金属结树件的焊缝个不得有漏焊、烧等、染纹、宋焊.透等缺陷，重要焊键质盐应将合GB/T12469中规定的Ⅱ级，并符合JTVT564相关规是。8.9采用商强度螺检连接时，其连拨表圃必师消除干净，符合儿/1564的相关规定，并接没计规定值柠紧螺栓：
8.4重要举接金结构件的原材料在焊接前必须进行表面预处理，并应符台万/T5M的祖关规定。8.5起重机J.设置的梯子、平公，栏杆.走台踏步的心寸等应符合GB/T6067和GB/T4053.1~4053.3的相关规定。
司机票
9.1司机室设计制造符合JT/T5000的规定9.2起重机叫机案与其支承处的逆接应平固可靠。机室的项部应能承受2.5N/的静载荷，9.3司机空的位置应保证司机的视野宽删。货物及起重机的活动部件不得撞击可机室，可机室的窗玻两减深用锅化玻离绞火层玻璃，并只能在究内安装~57
JT/T565—2004
9.4司机室内必输配行式灭火耀，电轻或苦报器，并保持设好的雷防尘、通风条件、9.5司机案内证设有幅度指示器，9.6起垂机性能标牌与操数指标牌应安置在可机操作寸方便可见的位置。10电气系统
10.1一般规定
1门.1.1电气设备必须保证起重机的传动性能和控制性能准可靠，在紧急祝下能闭断动.力电源案全停车，在安装，调使用和维修中不再任意改变电路，避免安全装置失效，10.1.2起重机电气设备的设计、选择和安装应等合CB/T3811CB50168与JT/TS64前相关规定。电气元件的选押应考做起重机械1.作时摄动人，接电题激、露天作业，坏境温度等方邮的要求，10.1.3起再机金风结构及所有市气设备的余风外壳，金线管.安全照明的变途器低压侧等必须可京接地。起重机车轮与轨道应有效速船，软造接地电阻应小于40e10.1.4电气设备安装必领中固，电气连接应接触良好井防止检脱。导线及束应用卡子做定，10.1.5电气设备防护等级：牢内不低于业23，实外不低于54，对非防水型的电气设备必刻右可带的防水指施。
10.1.6电气设备案装片的交接成验应符合GF501.50的规定：10.1.了电气设·备的绝缘性符合JT/T564的相美规定10.1.8电气范内应有整二说理图或布线图开有明显标志图换作指示和著示牌。10.2电气控制与操纵
10.2.1联动控试台1：的操作于柄虚设存季依自锁，10.2.2电气控制设备和元件应互于柜内，电阻器成置于人员不易按融且通风散部的地方，并有防护措随，
10.2.3操纵系统中应设有对超载风速培人，起垂机故障，整机移动提示等可验的声光信号。10.2.4
按地线不得用作载流国路。
10.2.5元
起五机控制也路应保证控制注能符合机减与电气系统的要求，不得有错设回路，寄生向路和超假回路。
10.2.6控随器成操作灵活，档位污楚，零位主脑明确，工作可带，操作于柄的动作方向应与机构动作图间一致
10.3电气保护
10.3.1起重机应设置短路、过减.欠压、过压，失乐保节及零位保护，电源错相及缺相保护。化.3.2起重机司机求必设有便于司杭操级的紧急断电开关，在案急情况下，切舒起重机总动力电源。
10.3.3起重机电源进线处应设标记明星的主隔离开关或采吸其他有效隔离措施，起重机整点行程限位开关必须动作灵破，可靠，能在限定的能置处安全地存止机构的运动、10.3.4
起更机限位保护开关必领动作英敏可常：10.3.5
10.3.6起重机安全联锁必领有效、叫靠、衍合设计要求，10.3.7起重机的控制总开关应与缆车运行机均实规电气联锁，当起重机你业时，缆车运行机树应处于停车位罚
10.4照明、信号
10.4.1起重机下作范周内的照应良好，照度和得小于401元10.4.2起重机可机室，机器房，电气家照度不得小于50，10.4.3起重机各生要走台，决梯、平台人二处的照度不得小于20k。10.4.4制定式照明装置的电源电片应.小超过22门V：严禁用起重机机体戒接地绒做照明问路事线。58
YYYKANIYKACA
JT/T 565—2004
10.4.5可据式所明装益（安全局部照期订)的电源电送应.不趋过3GV。严禁使用自据变正器直接供电：
10.4.6照明灯具应为防振型，室外和潮湿处还应具有可光的防水性，10.4.7安全装置的声光信号应便于川机利有关人负直接现听。10.5电联电缆
10.5.1起重机电强电缆的选择与敷设成符合1/T564的相关规，10.5.2用作保护电缆的金底管皮经防离处理，电缆紧固件.支承、托架和附件均应采用耐蚀材料司作或进行行效防腐处理。
10.5.3电缆管、电管道，电缴艳的按头处您保证机械和电气工的连续性，件流可量按他，布胃上应能有效地防止水在其内识留。
10.5.4存起机上使用的电缆两必应有水久性的明确的标号井与原理图或布线图要求一致。10.6电绳卷商
10.日.1电缆卷筒的电缆进山下密封措施应有效，滑环箱防水性能应可案。10.6.2电缆卷简或缆等点开关动作应有效、可牵，当开关动作价断运行机构电动款电源片，电缆卷筒上成至少保留两网电缆，
10.6.3也缆老简度装设有效、可券的导缆费，缆器案装时应与电缆卷间位置对准.保证起重机在运行过是不签业电魏被卡现蒙
10.8.4起重杭的供电电缆善简其有张案装需，以防电魏视搅品或落统道上，电缆设连发应与起重机运行速度间步，
10.7集电霜
10.7.1中心集电器施等个J/T70.2的感定10.7.2滑环与密环间的范缘电阻值不得小1MQ、滑环间最小电气间原不将小于12mm，几电商不低十2mm，并经试验无击穿魂象，10.9接地与防
10.8.1起更机所有电气设备.正常不带电的金同外壳，电缴余员外皮，安全照明变压器等均必领可带接地：
10.8.2具备整体企两结构的部分，儿金再构架可用作按地干线，在金寓结构非炉接处较多的场合，应设按地下线：
10.B.3可川启的控例拒门必纳以软导线与接地企两构件可地过接。11安全保护装遣
11.1基本要求
起重机安全保扩装置应符合设计要求与CB/T6067和T/T5G4的规定：11.2起票量网制器
11.2.1越重机必须装设起重母限制器.其综合效成不大于5，非在正带二作案件下暴计1作无障
11.2.2当起升载何达到获定载荷的99%时，应能岁出热示性报警信号，11.2.3当起升载荷超过额定效荷时，起单国限制器必领白动划款升动力源，并发出禁止性报誉信号，此时起升机构设能作下降运转：11.3起重力矩限制器
11.3.1当起机的额定起重量随1作断感变化时，起机必须装设起再力距限制器：起速力矩限器的综台误苯成不大：5%，并左正带工作件下累计工作3K元故降。113.2当起重力矩适到额起重力矩闪90总时，应能发出提示准据等信号S9
JT/T 565—2004
11.3.3当起蛋力矩超过额定起再力矩时，起重力矩限制器必须自动切断起升和据度增大方向的电源，片发禁止性抵警信号，此时机构可作下降和减小陷度方向的运动。11.4行程限位开关
11.4.1起重机的运行缴车在轨道上每个运行方向成表设行程限位开关。行情限位开关与撞块置的确定应充分考虑起重机的制动行程，保证起重机在行迷至轨道末端相距不小于0.5m范围内能制动停车，
11.4.2、起重机应设置幅域限位装置。幅度限位装置安装位.应能保证起单机安全工外需要11.4.3起重机应安装起升高见与下降极限位置限位器。11.4.4起重机采用西案传动企幅时、内条T作行程终端处成安装缓冲装微。级冲装空必须保证起重机变幅至限仪置能停止变幅运动而不产生造成机械摄坏的猛烈地冲击，11.4.5起重机采用钢丝缔活轮老简变幅时，应装改臂架欧后倾例装置.时在变幅至板限位时能停止变韬运动而不产生造成机械损坏的猛烈冲击。12安装与试验
12.1起重机安装应按相关技术文件规定及注意事项逆行，非符合」244的相关现定：12.2起重机安装后.按照TT/T337和T/T564规定进行试，19使用与保雅
13.1起机的使用及起重机操作成符合心比/T6067的相关规定。13.2起重机保养叫，空切断土电源并托上标志牌或加锁。起重机处于工作状态时不得进行保养，14维能与检验
14.1起重机的继修应接相关技术义件规定进行，并成符合GB/1174%的规定14.2起重机的检验应行合GF/T6067和斤/T564的相关撬定。60
