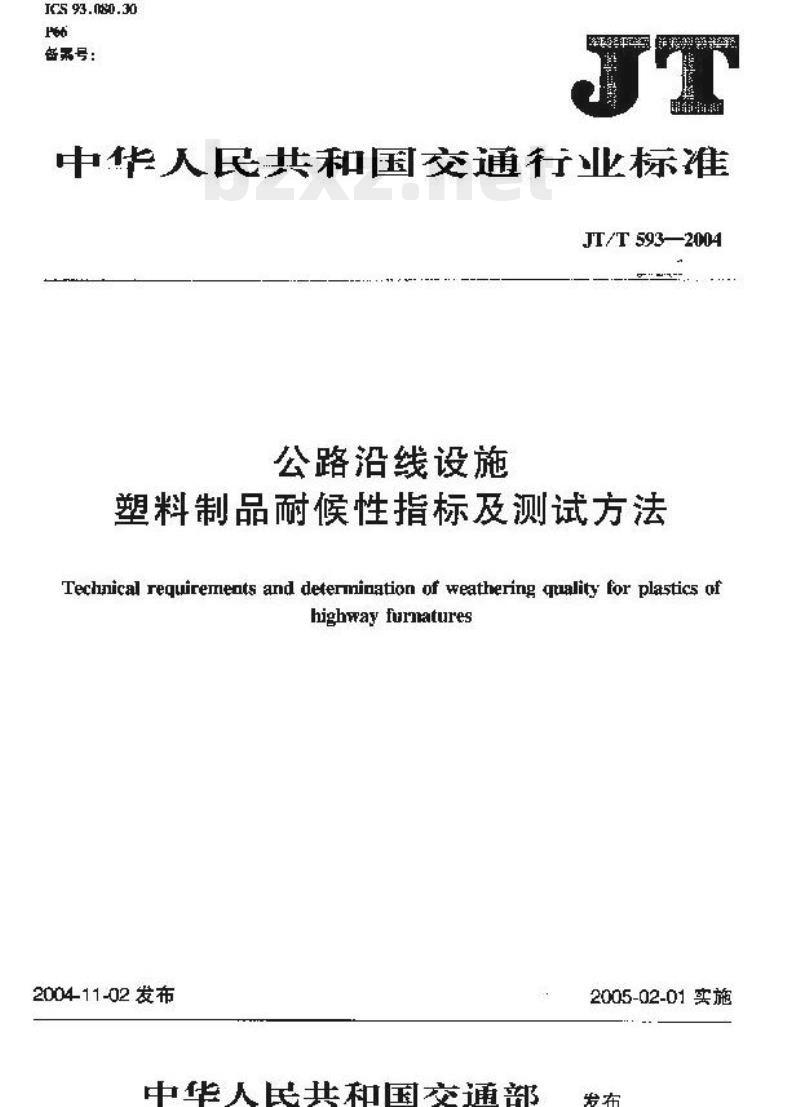

【JT交通运输标准】 公路沿线设施塑料制品耐候性指标及测试方法

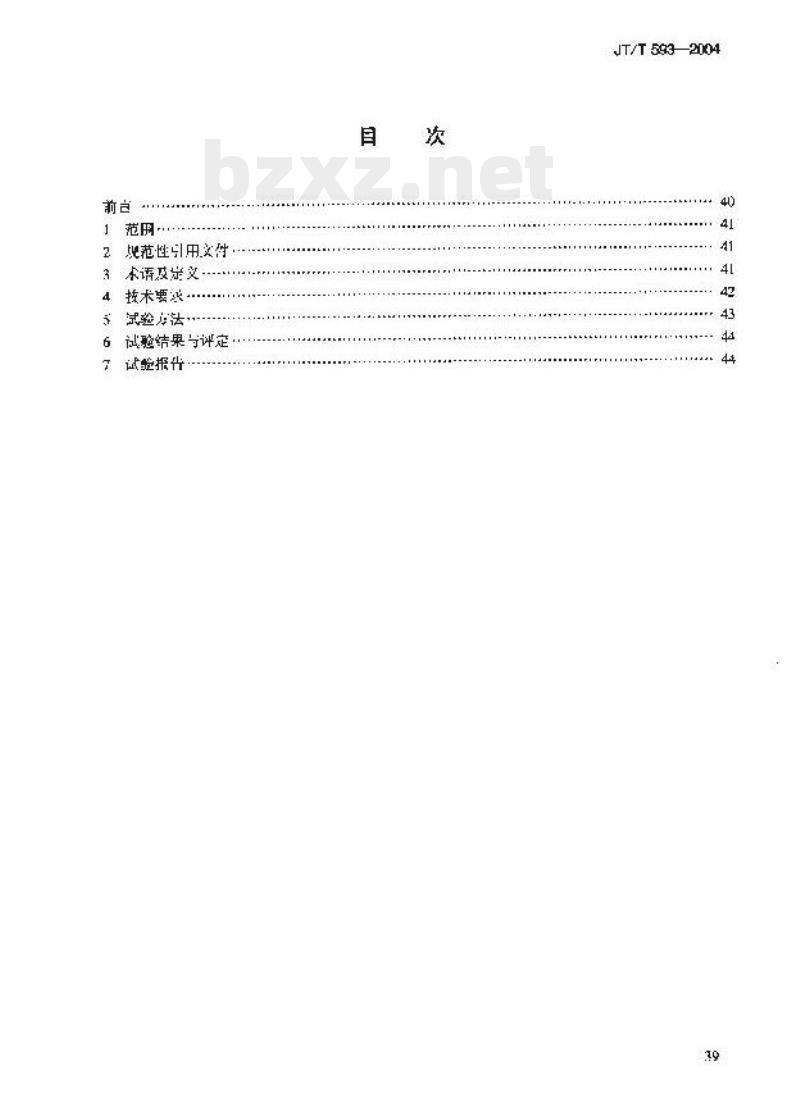

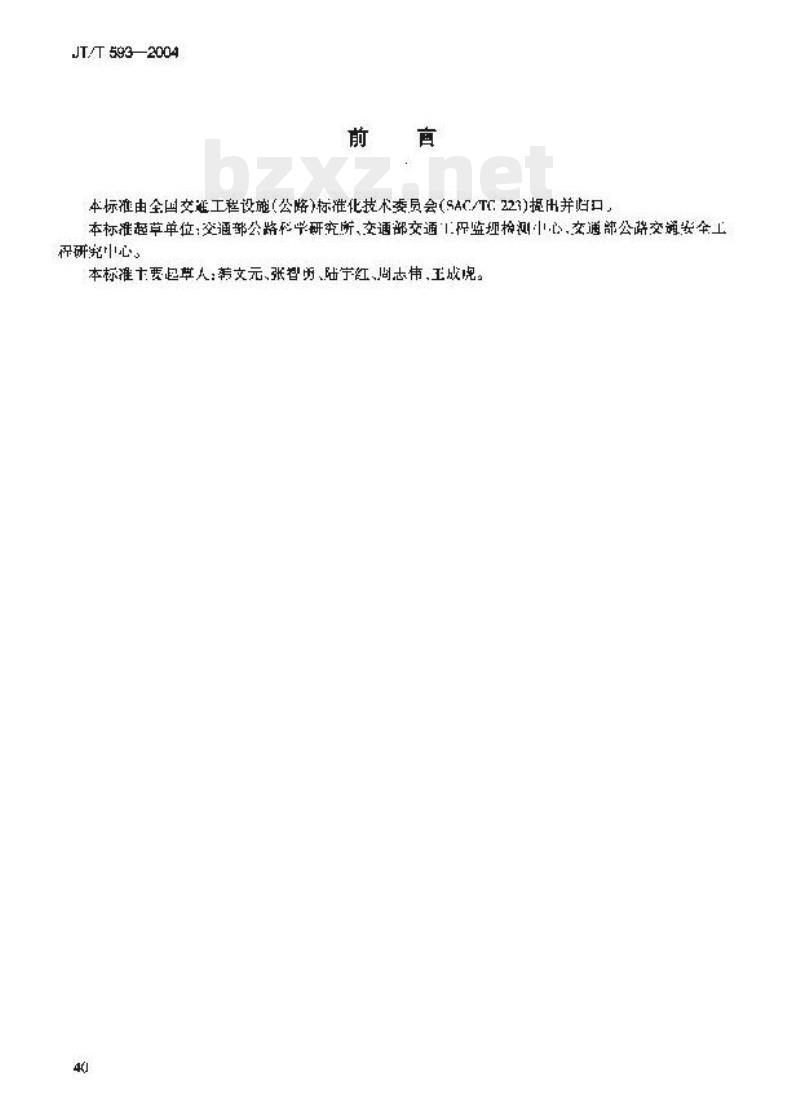

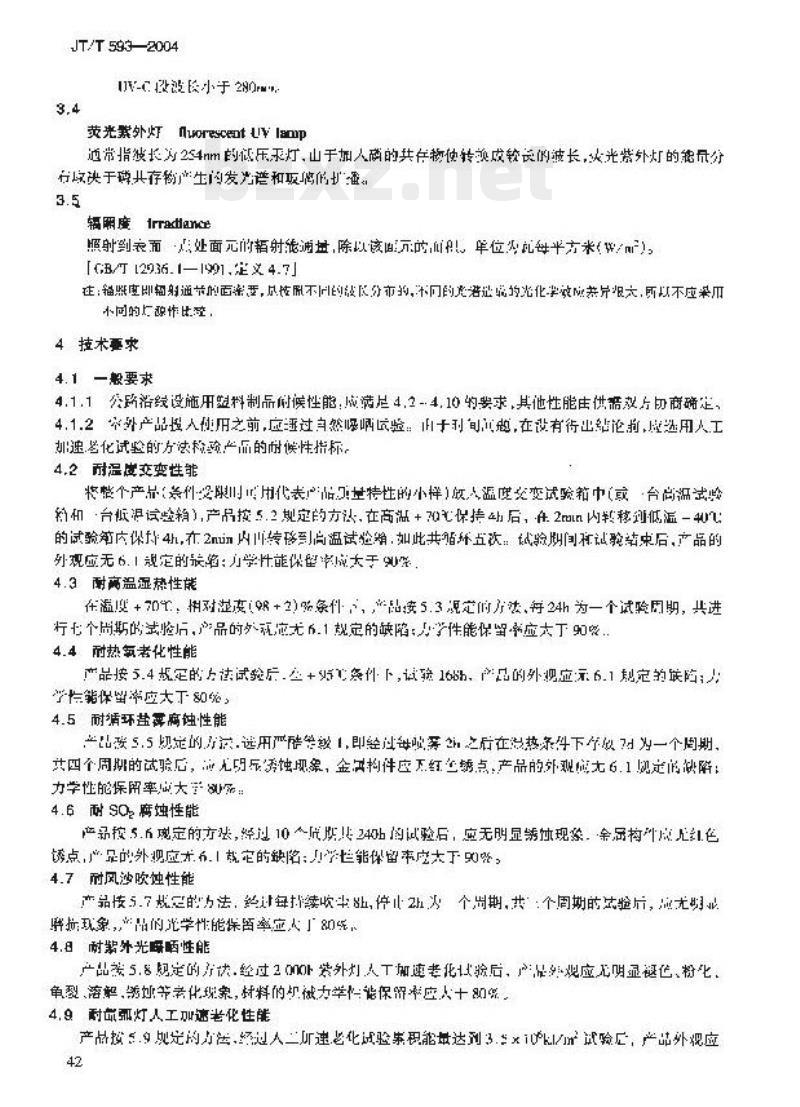

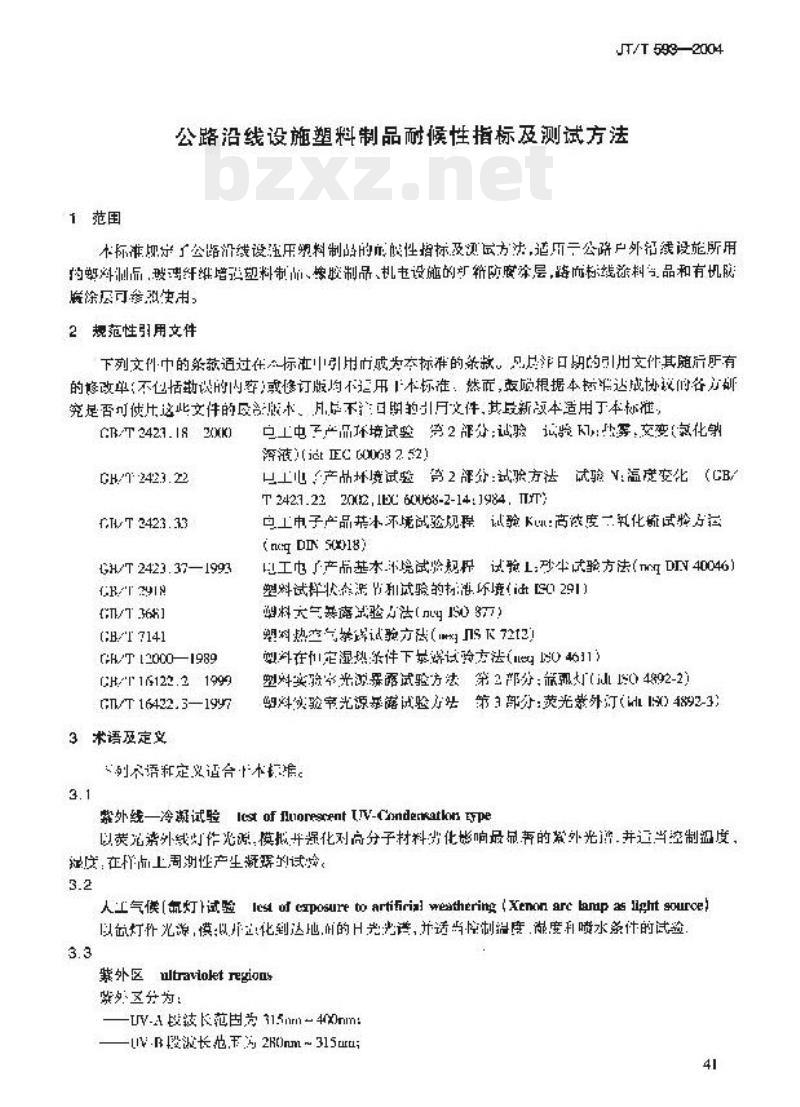

JT/T 593—2004 公路沿线设施塑料制品耐候性指标及测试方法 Technical requirements and determination of weathering quality for plastics of highway furnitures 2004-11-02发布 中华人民共和国交通部 2005-02-01实施 目录 1 范围 2 规范性引用文件 3 术语及定义 4 技术要求 5 试验方法 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 起草单位：交通部公路养护研究所、交通部交通运输工程质量监督检测中心、交通部公路交通安全工程研究中心。 起草人：文元、张智勇、陆宁红、周志伟、孔成虎。 1 范围 本标准规定了公路沿线设施用塑料制品的耐候性指标及测试方法。本标准适用于公路户外沿线设施所用的塑料电缆护套、塑料纤维增强塑料制品、橡胶制品、机电设施的防腐胶涂层、路面标线材料及有机胶浆等材料。 2 规范性引用文件 下列文件中的条款通过文中的引用而成为本标准不可缺少的条款。日期标注的引用文件，仅指该文件最新的版本，其后的所有修改（包括本标准的任何修订版）均不适用于本标准，除非该修改文件也适用于本标准。引用标准文件，应视同使用该文件的最新版本。 GB/T 2421.1 GB/T 2423.2 GB/T 2423.3 GB/T 2423.33 GB/T 2423.37 GB/T 16422.3 GB/T 16422.2 GB/T 7141 3 术语及定义 3.1 荧光紫外老化试验 (Test of Fluorescent UV-Cinder)：以荧光紫外灯作为光源，模拟并强化对高分子材料化学影响最显著的紫外光照射，并采用控制温度、提速水分挥发的试验方式。 3.2 人工气候氙灯试验 (Test of Xenon arc artificial weathering)：以氙灯作为光源，模拟到达地表的太阳光谱，并适当控制温度、湿度和喷水条件的试验。 3.3 紫外区域 (Ultraviolet regions) 紫外区分为： UV-A段波长范围为315nm~400nm UV-B段波长范围为280nm~315nm UV-C段波长小于280nm 3.4 荧光紫外灯 (Fluorescent UV lamp)：通常指波长为254nm的低压汞蒸气灯，用于加速高分子材料老化试验。 3.5 辐照度 (Irradiance)：照射到表面点处单位面积的辐射能通量，其单位为瓦特每平方米（W/m²）。 4 技术要求 4.1 一般要求 4.1.1 公路沿线设施用塑料制品应满足4.2-4.10的要求，其他性能由供需双方协商确定。 4.1.2 户外产品在使用之前，应通过自然老化试验。在进行加速老化试验前，应选用人工加速老化试验的方法来确定其耐候性指标。 4.2 耐温度循环性能 将整个试样（或条件2限用代表产品特性的小样）放入温度循环试验箱中（或高温试验箱和低温试验箱），产品按5.2规定的方法，在高温+70℃保持4h后，在2min内转移到低温-40℃的试验箱内保温4h，在2min内转移回高温试验箱，如此循环5次。试验结束后，产品的外观应无6.1规定的缺陷；力学性能保留率应大于90%。 4.3 耐高温湿热性能 产品按5.3规定的方法，在温度+70℃，相对湿度(98±2)%的条件下，每24h为一个试验周期，共进行7个周期。试验后，产品的外观应无6.1规定的缺陷；力学性能保留率应大于80%。 4.4 耐热氧老化性能 产品按5.4规定的方法试验后，在温度+100℃条件下，试验168h，产品的外观应无6.1规定的缺陷；力学性能保留率应大于80%。 4.5 耐循环盐雾腐蚀性能 产品按5.5规定的方法，选用严酷等级1，即经过每循环周期之后在热条4℃下存放为一个周期，共四个周期。试验后，产品应无明显锈蚀现象，金属构件不应有锈点，产品的外观无6.1规定的缺陷；力学性能保留率应大于80%。 4.6 耐$SO_2$腐蚀性能 产品按5.6规定的方法，经过$SO_2$试验后，应无明显锈蚀现象，金属构件不应有红色锈点，产品的外观应无6.1规定的缺陷；力学性能保留率应大于90%。 4.7 耐风沙吹蚀性能 产品按5.7规定的方法，经过每连续吹蚀2h为一个周期，共4个周期。试验后，产品无明显剥离现象，产品的光学性能保留率应大于80%。 4.8 耐紫外光照射性能 产品按5.8规定的方法，经过2000h紫外灯加速老化试验后，产品外观应无明显褪色、粉化、龟裂、溶解等老化现象，材料的机械力学性能保留率应大于80%。 4.9 氙弧灯人工加速老化性能 产品按5.9规定的方法，经过氙弧灯加速老化试验，累积辐照能量达到3.5×10⁵ J/m²时，产品外观应无明显褪色、粉化、龟裂、溶解等老化现象，材料的机械力学性能保留率应大于80%。 4.10 耐自然曝晒性能 产品按5.10规定的方法，经过两年自然曝晒试验后，产品外观无明显褪色、粉化、龟裂、溶解、脱落等老化现象，材料的机械力学性能保留率应大于80%。 5 试验方法 5.1 一般规定 5.1.1 试样制备：试样原则上应从产品上截取，形状完整。经质检部门同意可用小样代替，但小样的工艺及级次应与整体产品相同。 5.1.2 环境调节：试样进行试验前应按照GB/T 2421.1规定的标准条件进行状态调节。 5.2 耐温度循环试验 按GB/T 2423.2规定执行。 5.3 耐温湿热试验 按GB/T 12000的规定进行。其暴露后的处理按GB/T 12000—1989中5.1规定的进行。 5.4 耐热氧老化试验 按GB/T 7141的规定进行。 5.5 耐循环盐雾试验 循环盐雾试验箱可用专门的循环盐雾试验箱进行，也可以一台恒温恒湿试验箱和一台盐雾试验箱结合进行。每个试验周期结束后，试验样品需按GB/T 2423.18—2000的规定进行处理。 5.6 耐$SO_2$试验 按GB/T 2423.33的规定执行。其中，一氧化硫气体的浓度等级选用2级，即8.75mL/L (40% vol)，升降时间2h，高温保持6h。 5.7 耐风沙试验 按GB/T 2423.37的规定执行试验条件。其中，尘埃粒度分布为： a) <1000 $mu m$ 占10%； b) <500 $mu m$ 占99%； c) <250 $mu m$ 占97%； d) <200 $mu m$ 占90%。 5.8 耐荧光紫外照射试验 按GB/T 16422.3的规定执行。其中，光源采用UV-A340型灯，在340nm处光谱辐照度为0.78 W/m²/nm，试验条件为：1. 在标准温度60℃±3℃下照射4h，然后在50℃±5℃下冷却4h，循环进行。 5.9 氙弧灯人工加速老化试验 5.9.1 试样的截取和准备条件同5.1.1。 5.9.2 试样的数量：总数量为10块，其中10块作为测试样，2块作为参考样。 5.9.3 试样的大小：选用150mm x 142mm，长方形试样。 5.9.4 试验设备：氙弧灯加速老化试验箱。 5.9.5 光源采用GB/T 16422.2—1999中A方法规定的石英灯。 5.9.6 试验条件：试样受到光谱波长为300nm~420nm之可见光总辐照度为100W/m²，低于该值的辐照度不得大于1W/m²；试验过程中辐照度的不均匀性不得大于±10%；试验周期为：周期性喷水，喷水时间为18min，不喷水时间为102min（即每120min，喷水18min）；黑板温度65℃±3℃；喷水和灯冷却使用的水比电阻应大于1M$Omegacdot$m的纯水。 5.9.7 累积辐照能量按下式计算： $E = F imes T imes 10^{-3}$ 其中：$E$ —— 累积辐照能量，kJ/m²； $F$ —— 平均辐照度，W/m²； $T$ —— 总的照射时间，min。 5.9.8 其他规定按GB/T 16422.2执行。 5.10 自然曝晒试验 按GB/T 16422.3的规定执行。
