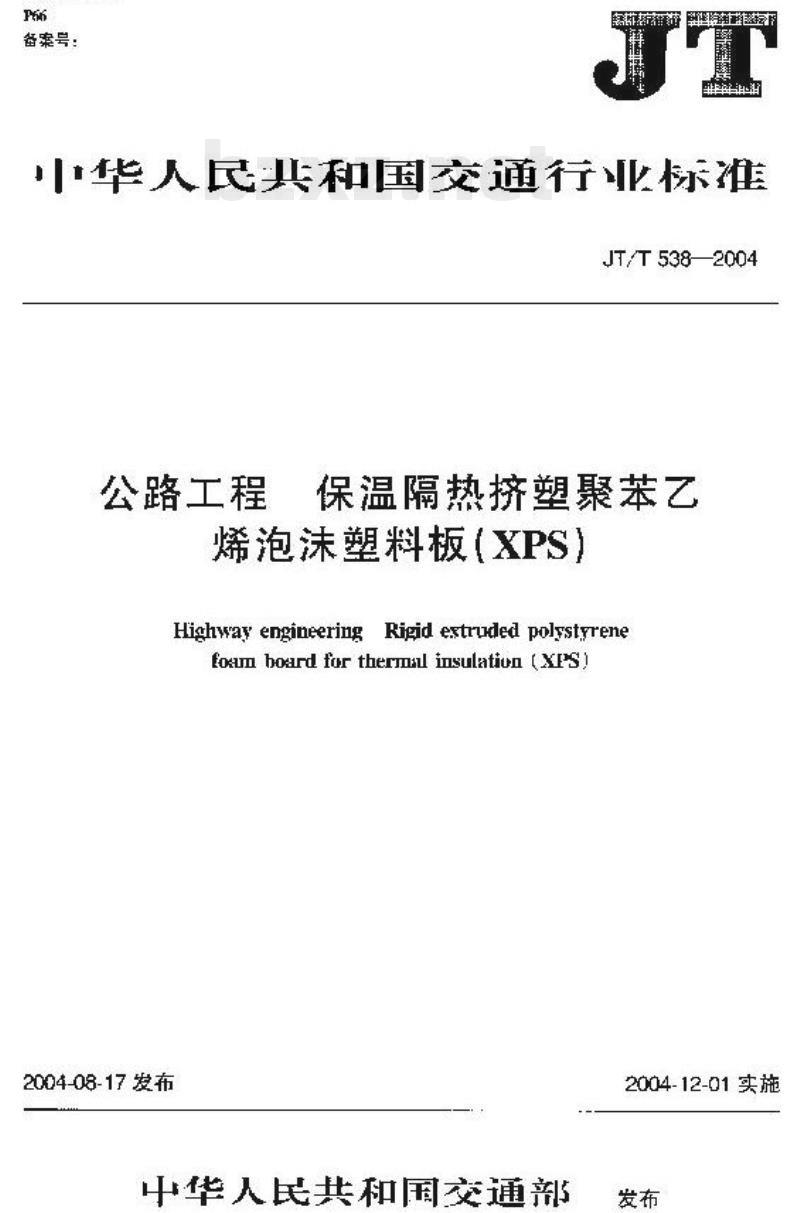

【JT交通运输标准】 公路工程保温隔热挤塑聚苯乙烯泡沫塑料板(XPS)

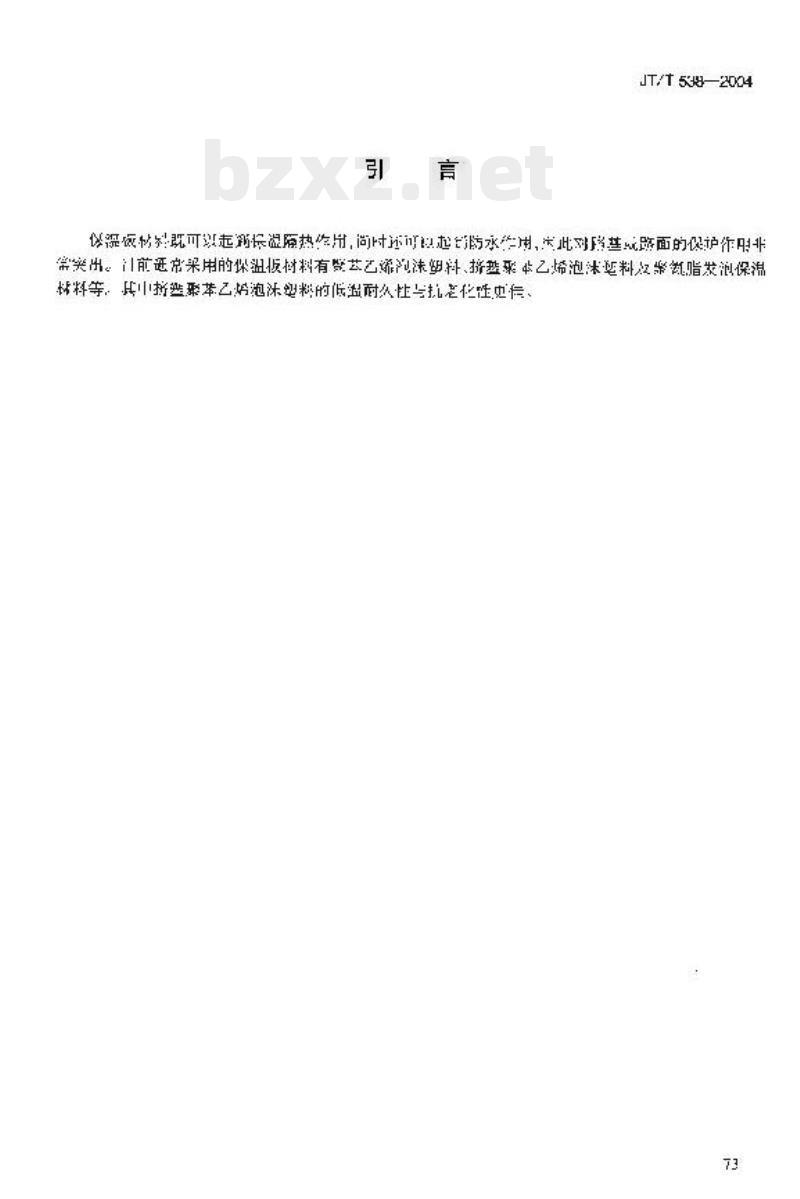

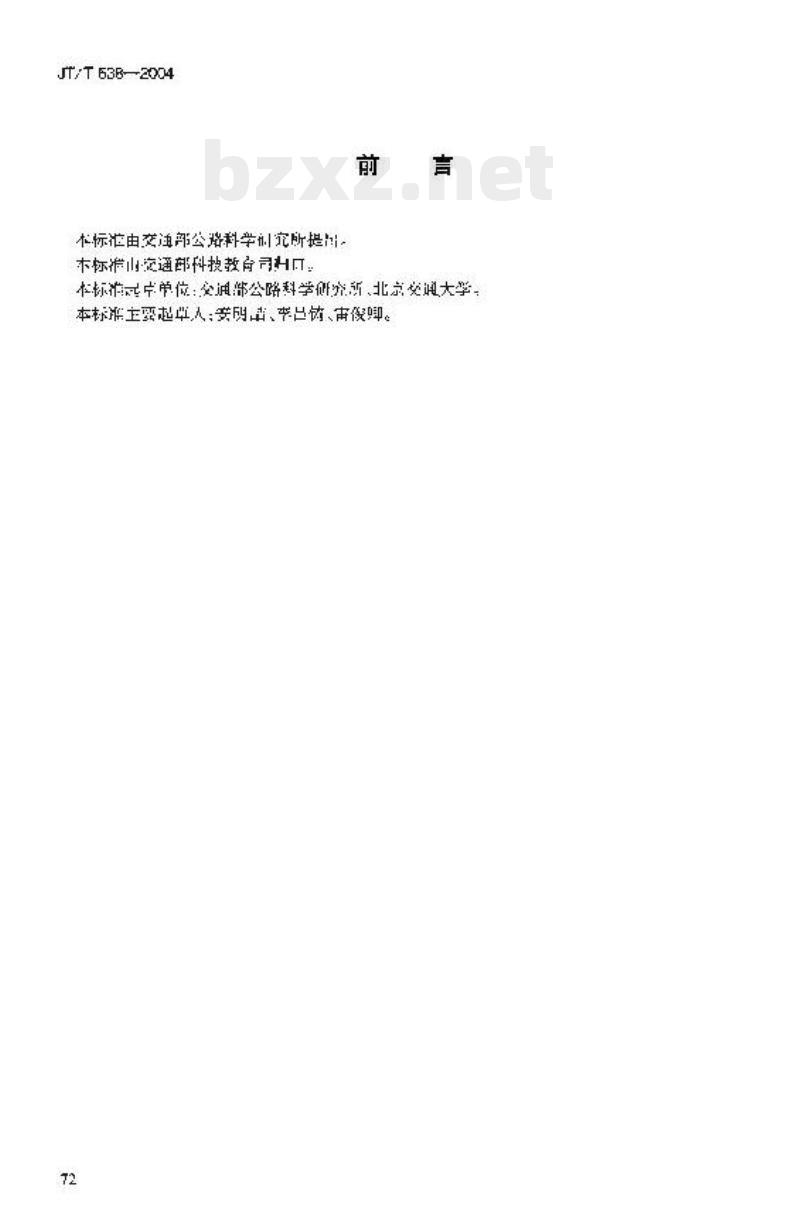

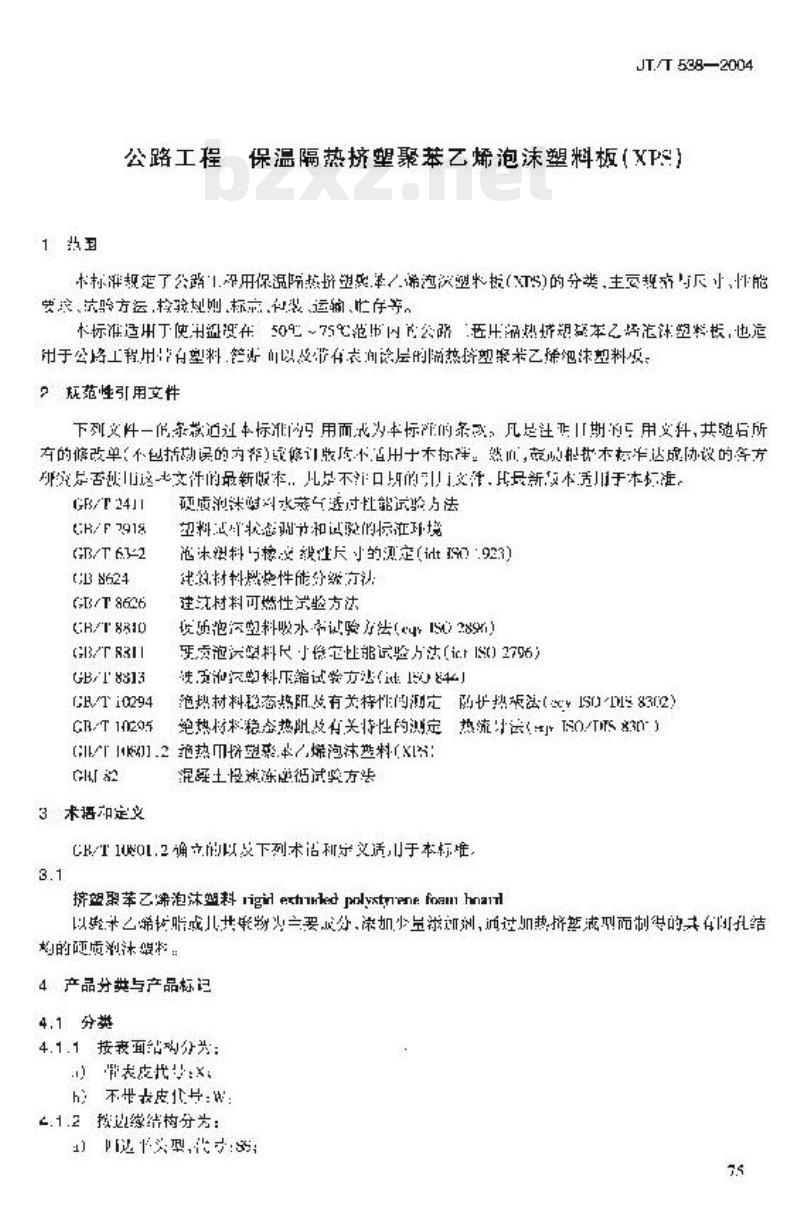

公路工程 保温隔热挤塑聚苯乙烯泡沫塑料板 (XPS) 标准编号：JT/T 538—2004 发布日期：2004-12-01 实施日期：2004-12-01 前言 本标准由交通部公路科学研究所提出，本标准由交通部科技教育司拟定。 本标准主要起草人：[内容缺失] 引言 挤塑聚苯乙烯泡沫塑料（XPS）既可以具有保温作用，亦可以起到防水作用，对路基路面的保护作用非常突出。目前常用的保温板材料有聚氨酯泡沫塑料、聚苯乙烯泡沫塑料及聚酯发泡保温材料等。其中挤塑聚苯乙烯泡沫塑料的耐久性与抗老化性较好。 本标准规定了公路工程用保温隔热挤塑聚苯乙烯泡沫塑料板 (XPS) 的分类、主要规格与尺寸、性能要求、检验方法、标志、包装、运输、贮存等。 本标准适用于用于公路工程用保温隔热挤塑聚苯乙烯泡沫塑料板 (XPS) 的范围在 50mm~750mm 范围内的挤塑聚苯乙烯泡沫塑料板，也适用于公路工程用其他保温材料。 1 范围 2 规范性引用文件 下列文件中的内容适用于本标准的相关章节，凡是注明的标准（不包括编辑性修改）均与本标准相符。然而，当本标准与下列文件的要求发生冲突时，应以本标准为准。 GB/T 2441 塑料燃烧性能的测定 GB/T 6624 塑料状态参数的测定 GB/T 8624 塑料的燃烧特性测试方法 GB/T 10294 绝热材料导热系数的测定方法 GB/T 10295 绝热材料稳态导热系数及有关特性的测定 GB/T 6624 塑料状态参数的测定 GB/T 8513 挤塑聚苯乙烯泡沫塑料吸水率试验方法 GB/T 12029 挤塑聚苯乙烯泡沫塑料尺寸稳定性的测定 3 术语和定义 3.1 挤塑聚苯乙烯泡沫塑料 (Extruded Polystyrene Foam, XPS)：以聚苯乙烯为主要成分，加入少量添加剂，通过加热挤出成型而制成的、具有闭孔结构的泡沫材料。 4 产品分类与产品标记 4.1 分类 4.1.1 按表面状态分为： a) 有表皮：代号为 X b) 无表皮：代号为 H 4.1.2 按边角结构分为： a) 单边型：代号为 S b) 两长边型：代号为 TC c) 两长边加两短边型：代号为 RC d) 四边型 4.1.3 按厚度分类： a) 普通型：厚度在 25mm~500mm 之间包括：25, 30, 40, 50, 60, 80, 100, 120, 150, 200, 250, 300, 350, 400, 450, 500 mm。 4.2 产品标记 产品应标明以下信息： 标准代号 长度 × 宽度 × 厚度 (mm) 结构形式 类别：X 或 H 示例：X25U-600×600×50 5 技术要求 5.1 板材尺寸和允许偏差 5.1.1 规格尺寸 规格尺寸应符合表 1 的规定，允许偏差应符合表 2 的规定。 表 1 规格尺寸 长度: 600, 1200, 2450, 2500 (mm) 宽度: 600, 1200 (mm) 厚度: 20, 25, 30, 40, 50, 60, 80 (mm) 表 2 允许偏差 厚度: $\pm$ 2 mm 宽度: $\pm$ 5 mm 长度: $\pm$ 25 mm 5.2 外观 表面应平整，无气泡、无裂纹、无杂质，不应有影响使用的缺陷，如起泡、凹陷、变形等。 5.3 物理力学性能 产品的物理力学性能应符合表 3 或表 4 的规定。 表 3 普通型的物理力学性能 项目 | 要求 ---|--- 抗压强度 (kPa, 25°C, 10% 变形量) | $\ge$ 250 吸水率 (24h, %) 导热系数 (W/(m·K), 25°C) 尺寸稳定性 (%) 5.4 燃烧性 应符合 GB 8624 的规定。 5.5 低温耐久性 应符合本标准规定的要求。 6 检验方法 6.1 环境条件 试验应在下列环境条件下进行：温度 (25 $\pm$ 5 °C)，相对湿度 (50% $\pm$ 5%)。 6.2 试验记录 试件的试验应在试验报告中进行详细记录。 6.3 试件制备 试件应在样品边缘 0.1-0.2 mm 外取成件，厚度为 0.1-0.2 mm。 6.4 尺寸测量 应按规定的方法测量，并取平均值。 6.5 外观检查 应在光照条件下进行观察。 6.6 压缩强度 按 GB/T 1633 进行。对于厚度大于 50mm 的制品，试验时试件的长度和压缩速度应符合规定。 6.7 吸水率 按 GB/T 8513 进行。试件尺寸为 100mm $\times$ 100mm $\times$ 原厚度，浸水时间为 24h，取多个试件结果的平均值。 6.8 透湿系数 按 GB/T 2411 进行。 6.9 绝热性能 按 GB/T 10294 或 GB/T 10295 进行。 6.10 尺寸稳定性 按 GB/T 12029 进行。 6.11 燃烧性能 按 GB/T 2411 进行。 6.12 低温耐久性 试件在 -20 °C 下放置 24h 后，按照规定的方法进行试验。 7 检验规则 7.1 出厂检验 7.1.1 出厂检验应进行以下项目：外观、尺寸、抗压强度及绝热性能。 7.1.2 检验样本应从同一批次中随机抽取。 7.1.3 若两项指标不合格，则该批产品不合格。 7.2 型式检验 7.2.1 以下情况应进行型式检验： a) 新产品定型鉴定； b) 原材料或工艺有较大变更时。
