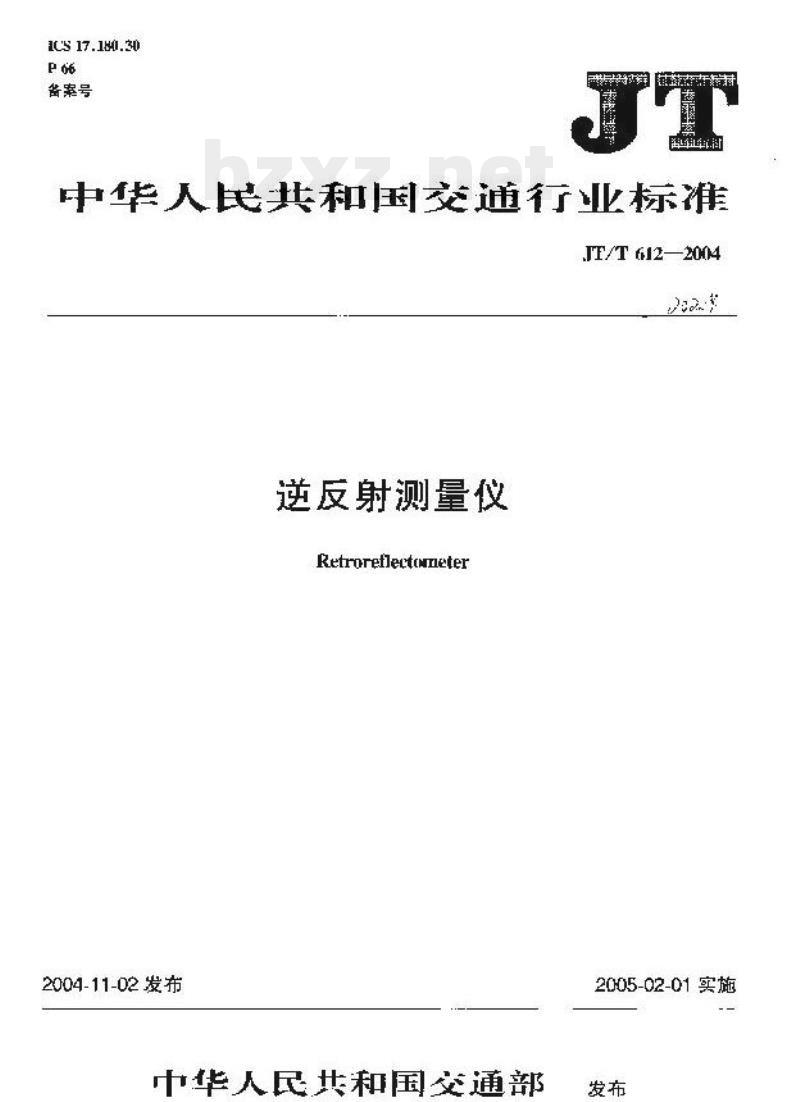

【JT交通运输标准】 逆反射测量仪

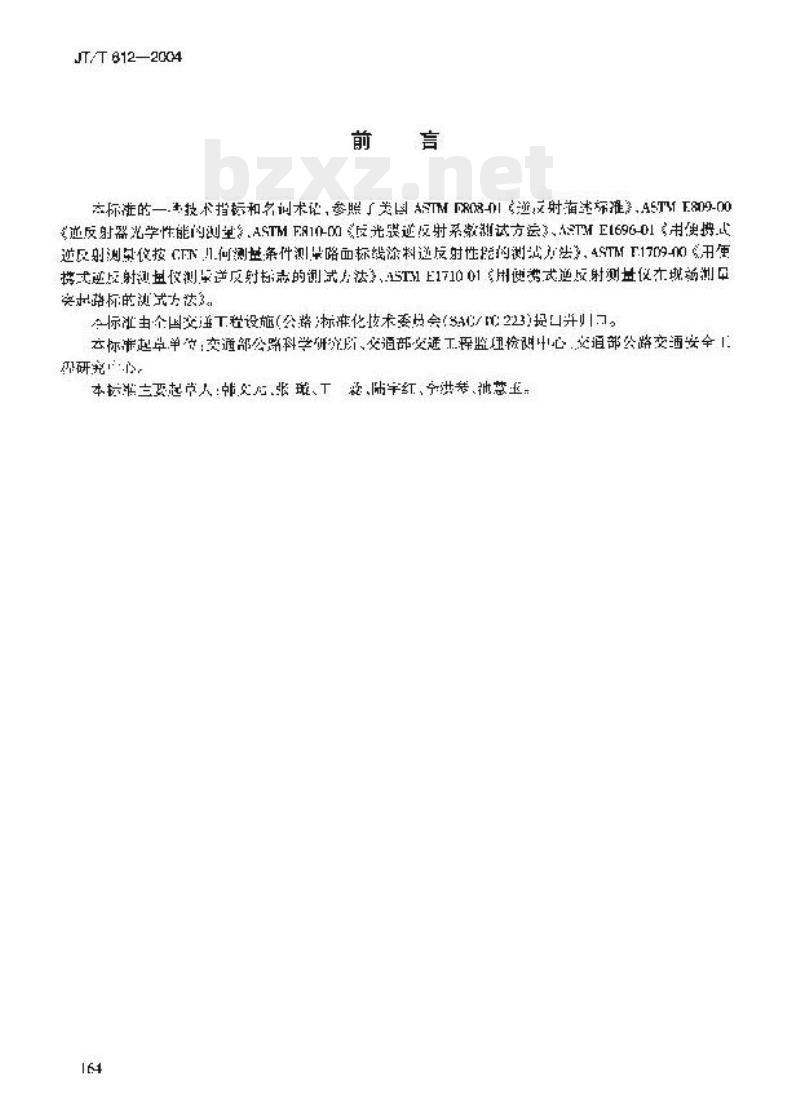

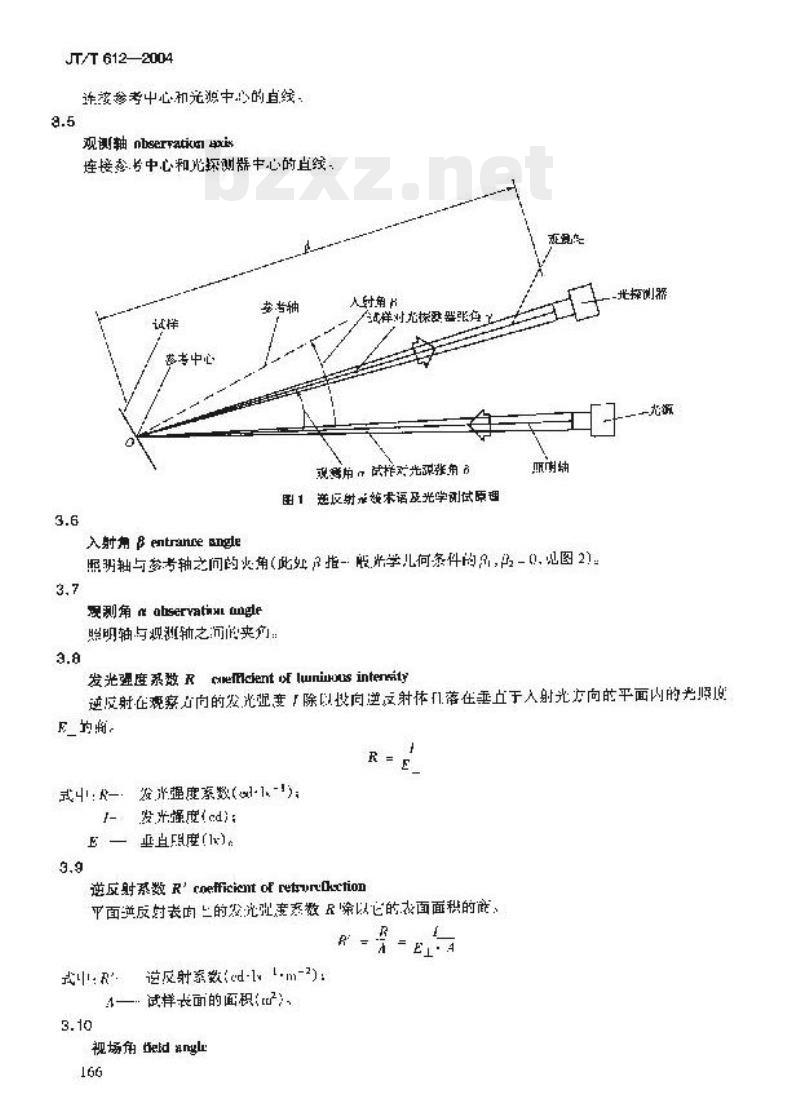

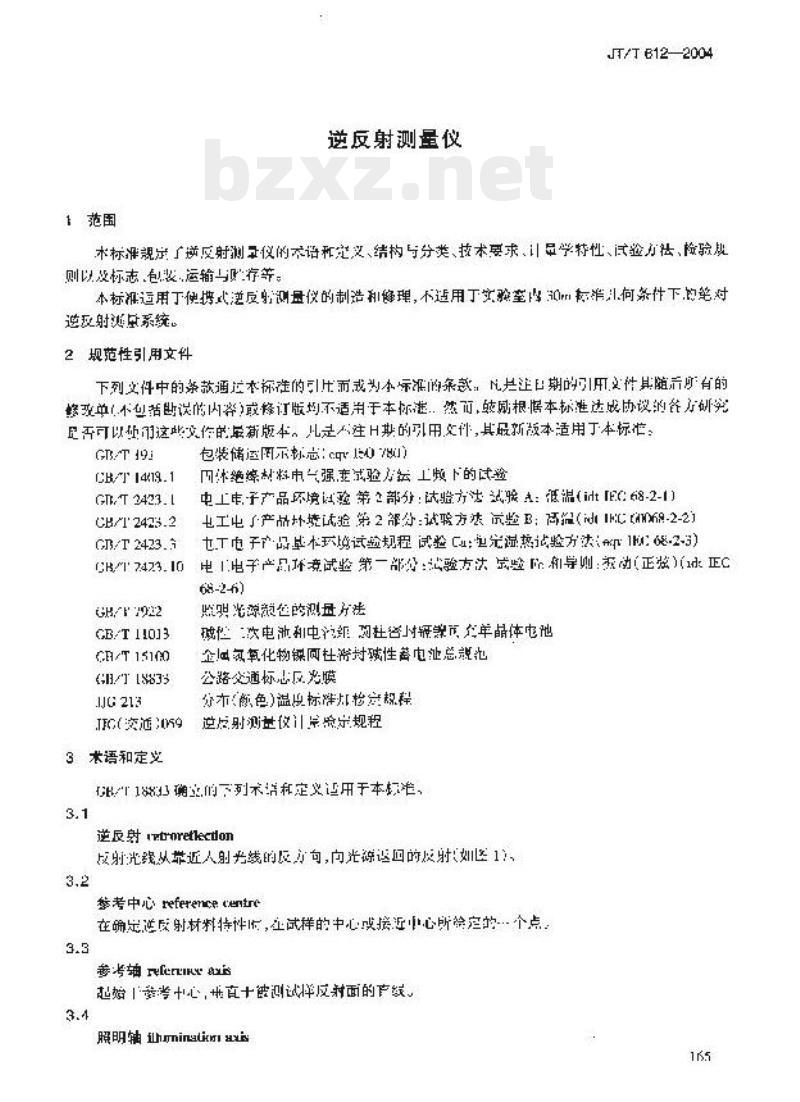

JT/T 612—2004 逆反射测量仪 中华人民共和国交通部 2004-11-02 发布 2005-02-01 实施 前言 本标准的技术指标和术语定义，参照了相关 ASTM 标准（如 ASTM F1864-01、ASTM F1789-00、ASTM F10-M、ASTM F1696-01、ASTM F1709-00、ASTM F1710-01）进行制定。 本标准由交通部公路科学研究所、交通部公路交通安全研究中心等单位提出并起草。 本标准起草人：韩文心、张现、工款、隔宇红、宁洪装、油慧业。 1 范围 本标准规定了逆反射测量仪的术语和定义、结构与分类、技术要求、计量学特性、试验方法、检验规则以及标志、包装、运输与储存等。本标准适用于便携式逆反射测量仪的制造和修理，不适用于实验室严苛条件下的特定反射系统测量。 2 规范性引用文件 下列文件中的条款适用于本标准的全部或部分章节： GB/T 1419.1 包装、标志 GB/T 3423.1 包装、标志 GB/T 2423.1/2 环境试验方法 GB/T 2423.2 环境试验方法 GB/T 8854 环境试验方法 GB/T 11013 GB/T 1510 JJG 213 3 术语和定义 3.1 逆反射 (Retroreflection)：光线从靠近光源的方向入射，向光源方向反射的现象。 3.2 参考中心 (Reference centre)：在确定逆反射材料特性时，在试样中心或接近中心所定的一个点。 3.3 参考轴 (Reference axis)：从参考中心直通被测试样反射面中心点的直线。 3.4 照明轴 (Illumination axis)：连接参考中心和光源中心的直线。 3.5 观测轴 (Observation axis)：连接参考中心和光探测器中心的直线。 3.6 入射角 (Entrance angle)：照明轴与参考轴之间的夹角。 3.7 观测角 (Observation angle)：照明轴与观测轴之间的夹角。 3.8 发光强度系数 (Coefficient of luminous intensity)：逆反射光向光源方向的发光强度与入射光照度之比。 3.9 逆反射系数 (Coefficient of retroreflection)：$R = (E cdot A) / F$。其中 $E$ 为照度，$A$ 为试样面积，$F$ 为发光强度。 3.10 视场角 (Field angle)：入射光锥对入射光中心的张角。 4 结构与分类 4.1 结构 逆反射测量仪一般由光源、接收器、光学系统、数字处理单元、电源、机壳等部分组成。 4.2 分类 按测量对象分为：逆反射标志测量仪、逆反射标线测量仪、路标测量仪。 5 技术要求 5.1 一般要求 5.1.1 外观结构：测量仪的机壳、底座等构件应采用轻质合金材料或工程塑料制造，以减轻仪器自身重量，便于携带；新生产的仪器外观颜色协调，无划痕、变形、裂纹等缺陷。 5.1.2 标识：测量仪上应有型号、出厂编号、制造单位、制造日期、核心部件、测量范围、测量不确定度等标识。 5.1.3 操作设计：测量仪的操作按钮、开关、读数显示设计应符合人机工程学特点，便于使用，不存在读数错误风险。 5.1.4 电气安全：采用交流电源供电的仪器机壳应接安全保护地线，电源接线头应采用单一接线头，不存在漏电、触电等安全缺陷。 5.1.5 热稳定性：测量仪在达到热平衡状态后，在 15min 内性能应稳定。 5.2 测量几何条件 5.2.1 逆反射标志测量仪：入射角 $lpha = 34^circ pm 2^circ$。 5.2.2 逆反射标线测量：入射角 $lpha = 88.76^circ pm 0.05^circ$。 5.2.3 路标测量仪：入射角 $lpha = 0 sim 5^circ$。 5.3 光学性能 5.3.1 光源：逆反射测量仪光源应使用标准A型光源，光源色温为 $2856 ext{K} pm 50 ext{K}$，光源张角不大于 $0.2^circ$。 5.3.2 接收器：接收器应能接收来自被测样品的逆反射光，且灵敏度和光量级应足够。接收器的视场角应与实际观察效果相匹配，接收器张角不大于 $25^circ$。 5.3.3 光斑：测量面到光源的距离应满足要求，对于标志测量仪，光斑为不小于 $25 ext{mm}$ 的圆形或长方形区域；标线测量仪为不小于 $2 ext{mm}$ 的方形区域；路标测量仪为不小于 $15 ext{mm} imes 25 ext{mm}$ 的长方形区域。 5.4 计量学特性 5.4.1 测量面积： a) 逆反射标志测量仪：$ge 0.01 ext{m}^2$ b) 逆反射标线测量仪：$ge 0.001 ext{m}^2$ c) 路标测量仪：$10 sim 1000 ext{cm}^2$ 5.4.2 测量误差： a) 逆反射标志测量仪：$pm 2%$ b) 逆反射标线测量仪：$pm 5%$ c) 路标测量仪：$pm 8%$ 5.4.3 测量重复性： a) 逆反射标志测量仪：$pm 3%$ b) 逆反射标线测量仪：$pm 5%$ c) 路标测量仪：$pm 1%$ 5.5 电气性能 5.5.1 电源：便携式仪器应配有直流和交流两用电源。直流电源为 $12 ext{V}$，交流为 $220 ext{V}$。直流电源应配有备用电池（镍镉或镍氢电池），充满电后应能满足连续工作 $4 ext{h}$ 的需要。 5.5.2 绝缘电阻：交流电源火线与零线接线端与机壳间的电阻应不小于 $5 ext{M}Omega$。 5.5.3 绝缘强度：在 $500 ext{V}$ 有效值交流电压下持续 $1 ext{min}$，应无火花、飞弧和穿透现象。 5.6 环境适应性 5.6.1 低温试验：在 $-20 pm 2^circ ext{C}$ 下试验后 $4 ext{h}$，取出后立即测试，误差应符合 5.4.2 的要求。 5.6.2 耐高温试验：在 $+55 pm 2^circ ext{C}$ 条件下，试验后 $4 ext{h}$，误差要求如下： a) 逆反射标志测量仪：$pm 4%$ b) 逆反射标线测量仪：$pm 8%$ c) 路标测量仪：$pm 10%$ 5.6.3 湿热试验：在 $+40 pm 2^circ ext{C}$，相对湿度 $(98 pm 2)%$ 条件下，试验后 $8 ext{h}$，误差应符合 5.6.2 的要求。 5.6.4 振动性能：在 $2 ext{Hz} sim 200 ext{Hz}$ 范围内进行扫频试验，试验后仪器功能正常，无零部件松动。 6 试验方法 6.1 试验条件 环境温度：$23 pm 2^circ ext{C}$；相对湿度：$50 pm 5%$。 6.2 一般要求 6.3 测量几何条件 (此处内容未在原文中完整列出)
