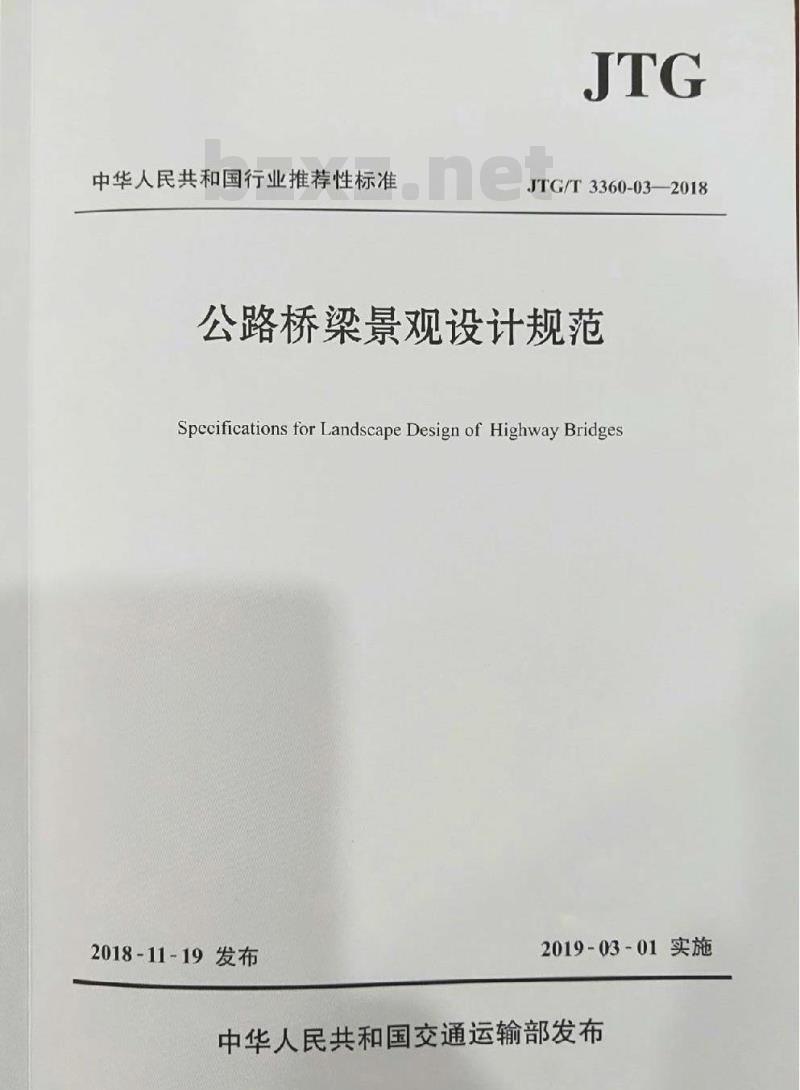

【JT交通运输标准】 公路桥梁景观设计规范

中华人民共和国行业推荐性标准JTG
JTG/T3360-03—2018
公路桥梁景观设计规范
Specifications for Landscape Design of Highway Bridges2018-11-19发布
2019-03-01实施

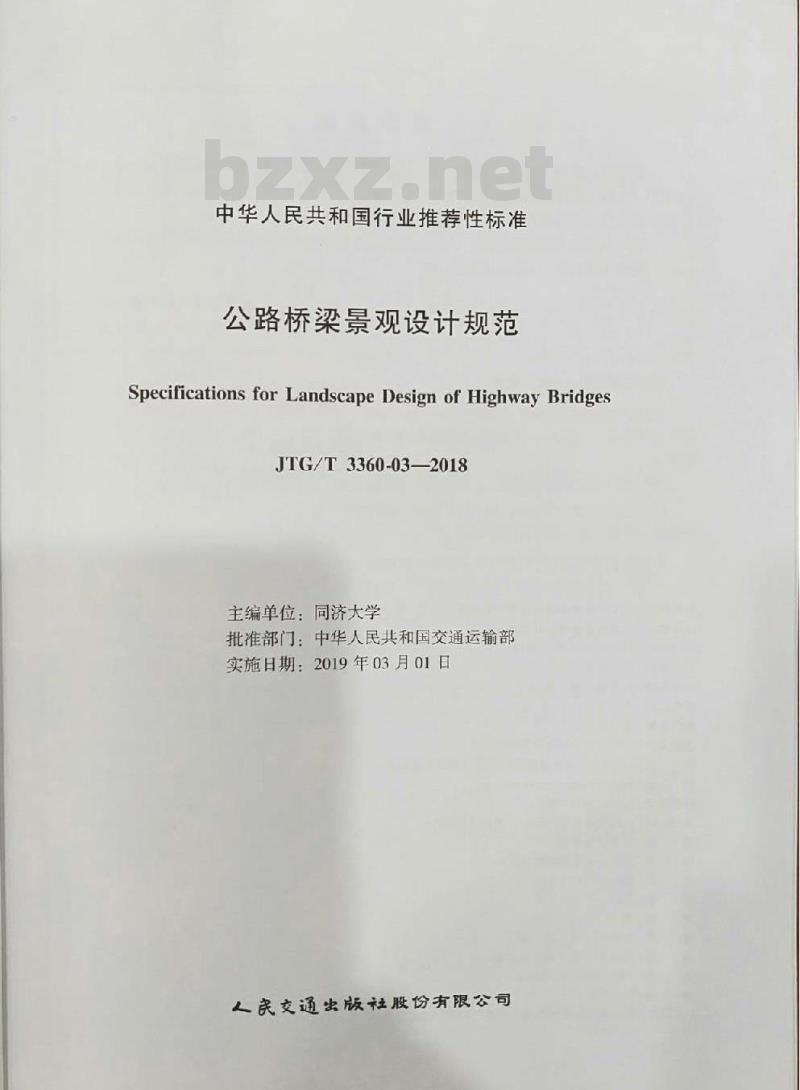

中华人民共和国交通运输部发布中华人民共和国行业推荐性标准公路桥梁景观设计规范
Specifications for Landscape Design of Highway BridgesJTG/T3360-03-—2018
主编单位：同济大学
批准部门：中华人民共和国交通运输部实施日期：2019年03月01日
人民交通出版社股份有限公司

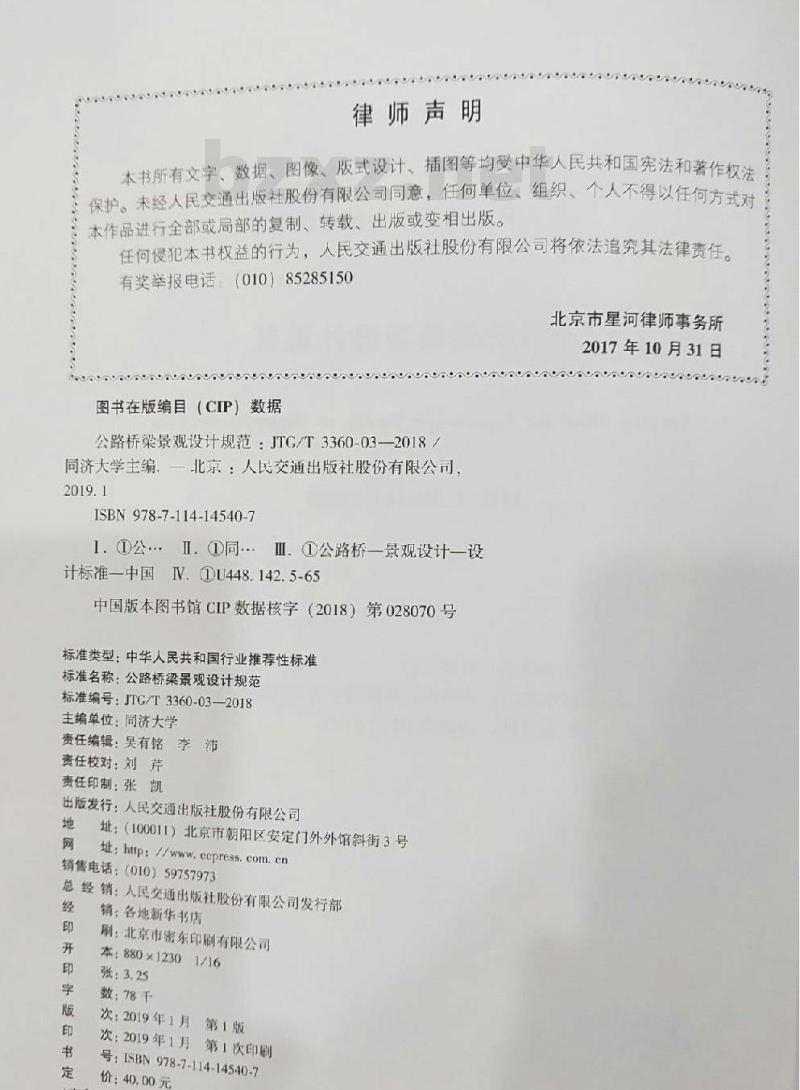

律师声明
本书所有文字、数据、图像、版式设计、插图等均受中华人民共和国宪法和著作权法.
保护。未经人民交通出版社股份有限公司同意，任何单位、组织、个人不得以任何方式对本作品进行全部或局部的复制、转载、出版或变相出版。N
任何侵犯本书权益的行为，人民交通出版社股份有限公司将依法追究其法律责任。有奖举报电话：（010）85285150北京市星河律师事务所
2017年10月31日
图书在版编目（CIP）数据
公路桥梁景观设计规范：JTG/T3360-03—2018/同济大学主编，一北京：人民交通出版社股份有限公司2019.1
ISBN978-7-114-14540-7
I.公I.同Ⅲ.①公路桥一景观设计一设计标准—中国IV①U448.142.5-65中国版本图书馆CIP数据核字（2018）第028070号标准类型：中华人民共和国行业推荐性标准标准名称：公路桥梁景观设计规范标准编号：JTG/T3360-03-2018
主编单位：同济大学
贵任编辑：吴有铭李沛
责任校对：刘芹
责任印制：张凯
出版发行：人民交通出版社股份有限公司地
址：（100011）北京市朝阳区安定门外外馆斜街3号址：htp：//ccpress.com.cn销售电话：（010）59757973
总经销：人民变通出版社股份有限公司发行部经
销：各地新华书店
刷：北京市密东印刷有限公司
本：880×12301/16
张：3.25
数：78千
次：2019年1月
第1版
次：2019年1月
第|次印刷
号：ISBN978-7-114-14540-7
价：40.00元
（有印刷、装订质量问隔品图

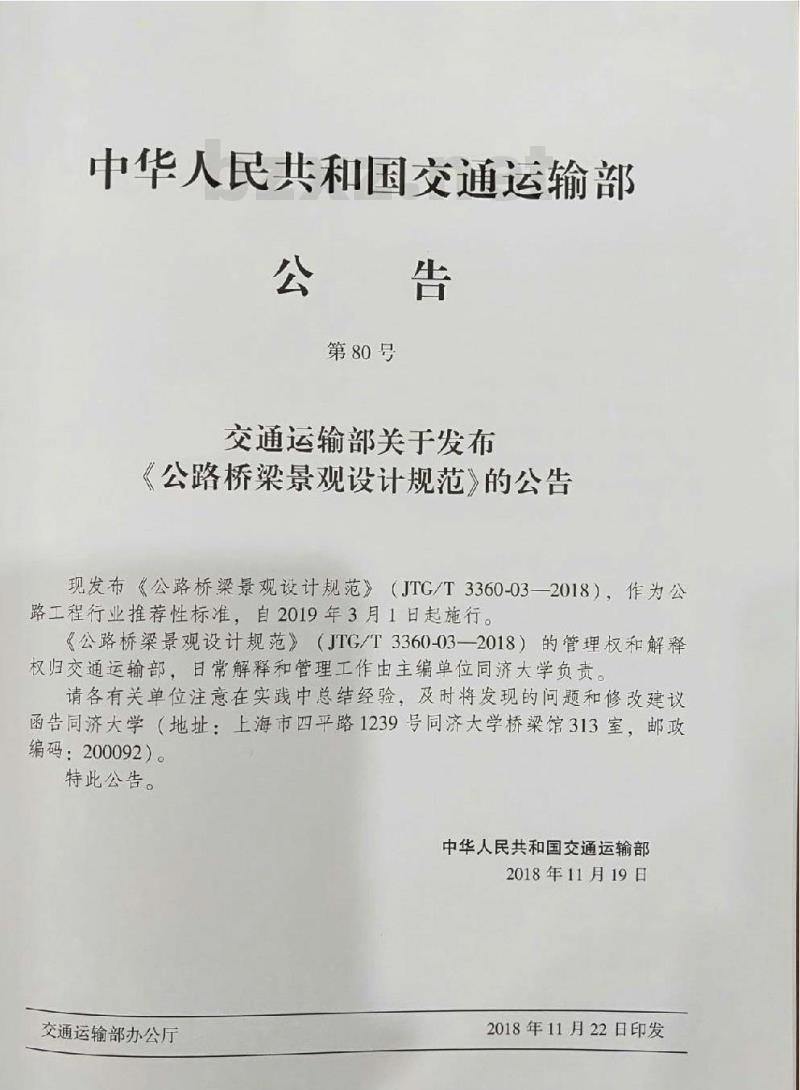

中华人民共和国交通运输部
第80号
交通运输部关于发布
《公路桥梁景观设计规范》的公告现发布《公路桥梁景观设计规范》（JTG/T3360-032018），作为公路工程行业推荐性标准，自2019年3月1日起施行。《公路桥梁景观设计规范》（JTG/T3360-03—2018）的管理权和解释权归交通运输部，日常解释和管理工作由主编单位同济大学负责请各有关单位注意在实践中总结经验，及时将发现的问题和修改建议函告同济大学（地址：上海市四平路1239号同济大学桥梁馆313室，邮政编码：200092）。
特此公告。
中华人民共和国交通运输部
2018年11月19日
交通运输部办公厅
2018年11月22日印发

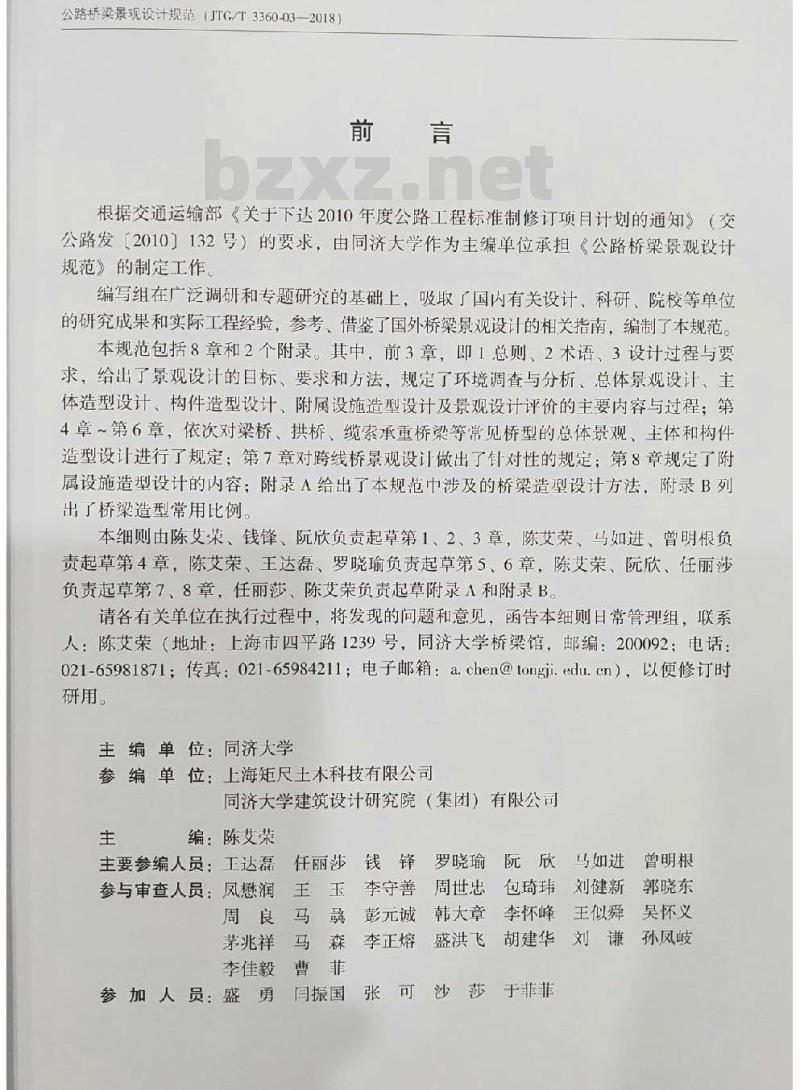

公路桥染景观设计规范（JTG/T3360-03—2018）前言
根据交通运输部《关于下达2010年度公路工程标准制修订项目计划的通知》（交公路发【2010】132号）的要求，由同济大学作为主编单位承担《公路桥梁景观设计规范》的制定工作
编写组在广泛调研和专题研究的基础上，吸取了国内有关设计，科研、院校等单位的研究成果和实际工程经验，参考、借鉴了国外桥梁景观设计的相关指南，编制了本规范。本规范包括8章和2个附录。其中，前3章，即1总则、2术语、3设计过程与要求，给出了景观设计的目标、要求和方法，规定了环境调查与分析、总体景观设计、主体造型设计、构件造型设计、附属设施造型设计及景观设计评价的主要内容与过程；第4章~第6章，依次对梁桥、拱桥、缆索承重桥梁等常见桥型的总体景观、主体和构件造型设计进行了规定；第7章对跨线桥景观设计做出了针对性的规定；第8章规定了附属设施造型设计的内容：附录A给出了本规范中涉及的桥梁造型设计方法，附录B列出了桥梁造型常用比例。
本细则由陈艾荣、钱锋、阮欣负责起草第1、2、3章，陈艾荣、马如进、曾明根负责起草第4章，陈艾荣、王达磊、罗晓瑜负责起草第5、6章，陈艾荣、阮欣、任丽莎负责起草第7、8章，任丽莎、陈艾荣负责起草附录A和附录B请各有关单位在执行过程中，将发现的问题和意见，函告本细则日常管理组，联系人：陈艾荣（地址：上海市四平路1239号，同济大学桥梁馆，邮编：200092：电话：021-65981871传真：021-65984211；电子邮箱：[email protected]），以便修订时研用。
主编单位：同济大学
参编单位：上海矩尺土木科技有限公司同济大学建筑设计研究院（集团）有限公司主
编：陈艾荣
罗晓瑜阮欣马如进曾明根
任丽莎
主要参编人员：王达磊
参与审查人员：凤懋润
茅兆祥马
李守善
周世忠
包琦玮刘健新郭晓东
韩大章李怀峰王似舜吴怀义
彭元诚
李正熔
李佳毅曹菲
闫振国
参加人员盛勇
胡建华刘谦孙风岐
盛洪飞市
沙莎于非菲
1总则
2术语
3设计过程与要求
-般规定
3.2环境调查与分析
3.3总体景观设计
3.4主体造型设计
3.5构件造型设计
3.6附属设施造型设计
3.7景观设计评价
4梁桥
一般规定
4.2主体造型
4.3主梁·
4.4桥墩
4.5桥台、承台·
5拱桥
5.1一般规定··
5.2主体造型·
5.3主拱···
5.4拱梁间联系···
5.5主梁、横梁··
5.6拱座、桥墩、桥台
6缆索承重桥梁
6.1—般规定
6.2主体造型··
6.3桥塔
6.4主梁
6.5缆索·
6.6桥墩、锚锭下载标准就来标准下载网
公路桥梁景观设计规范（JTG/T3360-03-2018）7跨线桥·
7.1一般规定
7.2主体造型··
8附属设施··
8.1护栏、栏杆
8.2照明系统
8.3排水管·
8.4风障、声屏障··
附录A桥梁造型设计方法
附录B桥梁造型常用比例
本规范用词用语说明
1总则
1.0.1在安全、耐久，适用、环保、经济的前提下，为提高公路桥梁美观水平，制定本规范。
条文说明
进入21世纪以来，我国公路桥梁建设取得举世瞩目的成就，桥梁数量快速增长，一批世界级的桥梁相继建成。公路桥梁建造技术取得显著进步，设计理论、方法、标准规范体系不断完善，桥梁安全、耐久、适用、环保、经济的设计原则得到充分体现。与此同时，桥梁美观水平还有待提高，除部分大型桥梁和城市桥梁外，大量的普通中小桥梁设计时未充分考景观要求，少数桥梁还存在刻意追求新、奇、异造型，导致施工困难，建设、养护成本大幅增加等问题。当前，我国公路建设正从高速增长阶段向高质量发展阶段转变，建设桥梁品质工程对桥梁美观水平提出了更高的要求。在对国内外桥梁美学、景观设计的经验，方法进行全面系统研究、总结的基础上编制本规范，目的是侣导美丽桥梁的建设理念，对公路桥梁设计提出指导性和参考性的景观要求和设计方法，促进提升我国公路桥梁尤其是普通中小桥梁的美观水平。1.0.2本规范适用于公路桥梁的景观设计。1.0.3景观设计应作为公路桥梁设计的一部分，贯穿设计全过程。条文说明
桥梁景观设计是桥梁设计工作的组成部分，一般在桥位、桥型、规模等方案确定后开展。一般来说，初步设计阶段是景观设计工作内容最多，也是最为重要的阶段。1.0.4公路桥梁景观设计应以桥梁自身及其与环境的协调为目标。1.0.5公路桥梁应选用结构合理、传力路径清晰的造型。条文说明
公路桥梁荷载较大，一些所谓“新”“奇”“异”，但没有实质创新的桥梁，虽然公路桥梁景观设计规范（JTG/T3360-032018）造型特殊，但受力不合理时可能造成较高的投资，影响经济性，不应成为公路桥梁的主流。
1.0.6公路桥梁景观设计除应符合本规范的规定外，尚应符合国家和行业现行有关标准的规定。
2术语
2.0.1桥梁景观bridgescape
桥梁自身或与其所在环境共同形成的景象。2.0.2桥染（构件）造型
bridge(component)form
桥梁（构件）的轮廓及状
2.0.3视点
viewpont
观察桥梁时所处的位置
2.0.4视觉感受
vis al sensation
观察桥梁的心理感受，
包括视觉上的安全，稳定、均衡等桥梁（构件）形态
bridgecomponenl)appearance
桥梁（构件）的外观及其视觉特征2.0.6造型元素
morphologic feature
体现桥梁形态特征的要素
2.0.7造型单元formunt
具有形状、色彩、材质等要素的造型体。2.0.8梁体高度heightof girderbod在桥梁景观设计中指主梁和护栏实体部分构成高度之和2.0.9桥下空间高度clearanceheightunderbridge桥梁主梁下缘与地面或水面的垂直距离。术
公路桥梁景观设计规范（JTG/T3360-03-2018）3设计过程与要求
3.1一般规定
3.1.1公路桥梁景观设计宜按照先原则后具体、先整体后局部的顺序进行。3.1.2公路桥梁景观设计过程应包括环境调查与分析、总体景观设计、主体造型设计、构件造型设计、附属设施造型设计及景观设计评价，并注意各个设计阶段、设计内容间的关联和衔接。
条文说明
桥梁总体景观设计主要处理桥染与环境的关系；桥梁主体造型设计主要处理桥梁形态与桥梁构件的关系；桥梁构件造型设计主要确定受力构件的造型，实现形态效果：附属设施造型设计主要处理附属设施的形态及其与桥梁主体造型的关系。3.1.3公路桥梁不宜使用非功能性装饰。3.2环境调查与分析
公路桥梁景观设计应在环境调查与分析的基础上进行。3.2.2应对桥梁所在自然及人文环境进行调查与分析。条文说明
之对于自能和人交环境待征的准确把握、轴察和提取是桥梁设计中造型元素获得的线变之物、自腺新稳一般包括地形、抛貌、植被荐包规聚凝精提设计失定环境一般也指防变变物、专述、民风既体、民间传说及类性特殊起要尿等血并考虑来环统的变化。分析23 管对桥梁所在增的公路与阿流游线以及周过地区已有桥案景观进行调变与分析。
条文说明
设计过程与要求
调查桥梁所在地公路与河流已有的桥梁景观，对其景观特征进行分析，可以为新建桥梁的形态选择提供参考
3.2.4应对视点及其场景进行调查与分析，并确定主要视点。条文说明
不同人从不同位置、角度观察桥梁，其景观效果存在差异。因此在进行环境调查时，一般首先要对桥梁各种可能视点进行调查分析，根据需求确定主要视点进行景观设计和评价。3.2.5应考虑不同人在不同视点，以及不同运动速度时的景观要求。远视点中，应重点关注总体景观设计和主体造型设计：近视点中，应重点关注构件造型设计和附属设施造型设计。
条文说明
不同人对景观设计的需求不同，如驾驶人员除有美观的需求外，还有视线通透，有利于驾驶的需求。
3.2.6上承式拱桥、梁桥等桥型，应注意考虑梁底曲线、桥面以下构件的形态和比例等在远视点中的效果；中承式和下承式拱桥、斜拉桥、悬索桥等桥型，应注意考桥面以上的构件形态、比例等在近视点中的效果；连续长桥、立交桥等桥型，尚应注意上下部结构造型在远视点中的协调和统一。条文说明
各种桥型的造型特点不同，突出其造型特点的主要视点也有所不同。上承式拱桥、梁桥等桥型，桥面以上结构和造型物较少，造型特征主要依靠梁底曲线和桥下构件反映。这些造型特征在通过桥梁时难以看到。因此，远视点效果是主要的考虑因素，主体造型也成为了造型的重点。而对于桥面以上有较多构件和较丰富造型物的桥型，通过桥梁时的效果是主要的考虑因素，因此需要重点关注近视点效果。3.2.7独立大桥或特大桥的主要视点可专门选定，应为远视点，宜选择在大桥接线或引桥附近，主要突出大桥主体造型确定的桥梁形态、构件间的比例等。条文说明
主要视点中的景观效果是独立大桥或特大桥的景观设计的主要内容之一。远视点是5
