【JT交通运输标准】 航道保护范围划定技术规定

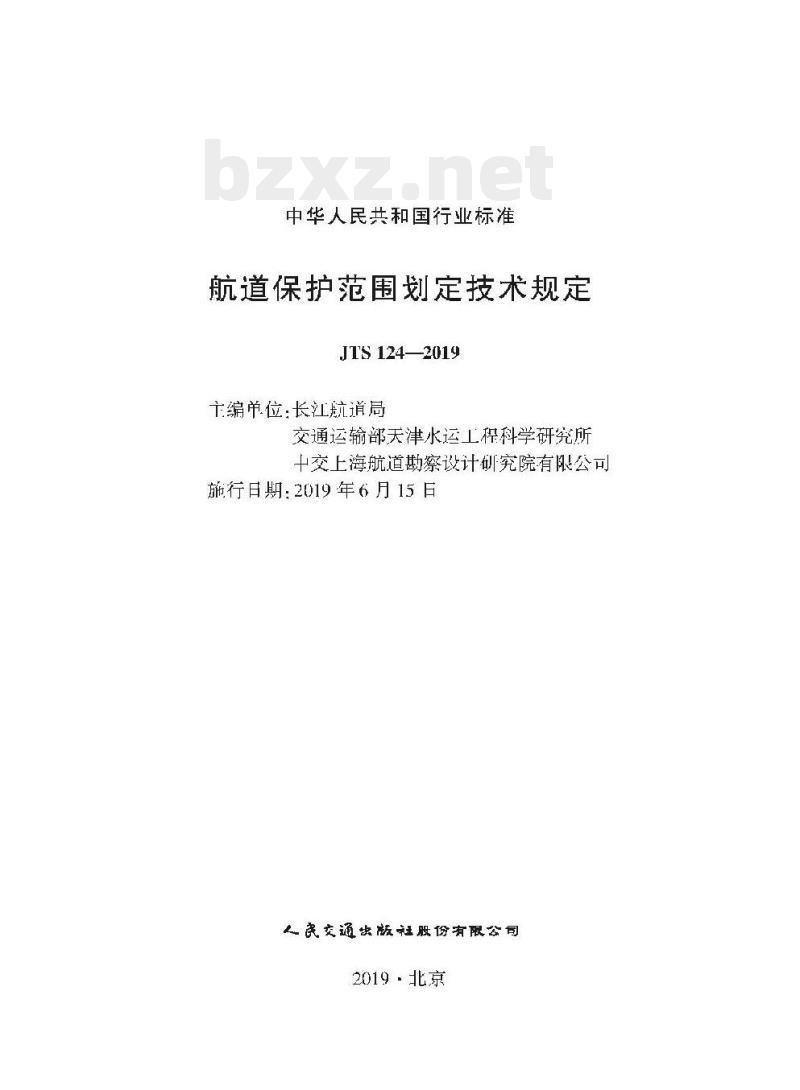

中华人民共和国行业标准
航道保护范围划定技术规定
JT'S 124—2019
主编单位：长江航道局
交通运输部天津水运工程科学研究所十交上海航道勘察设计研究院有限公司施行日期：2019年6月15 日
上民交通出版社股份有限公司
2019·北京

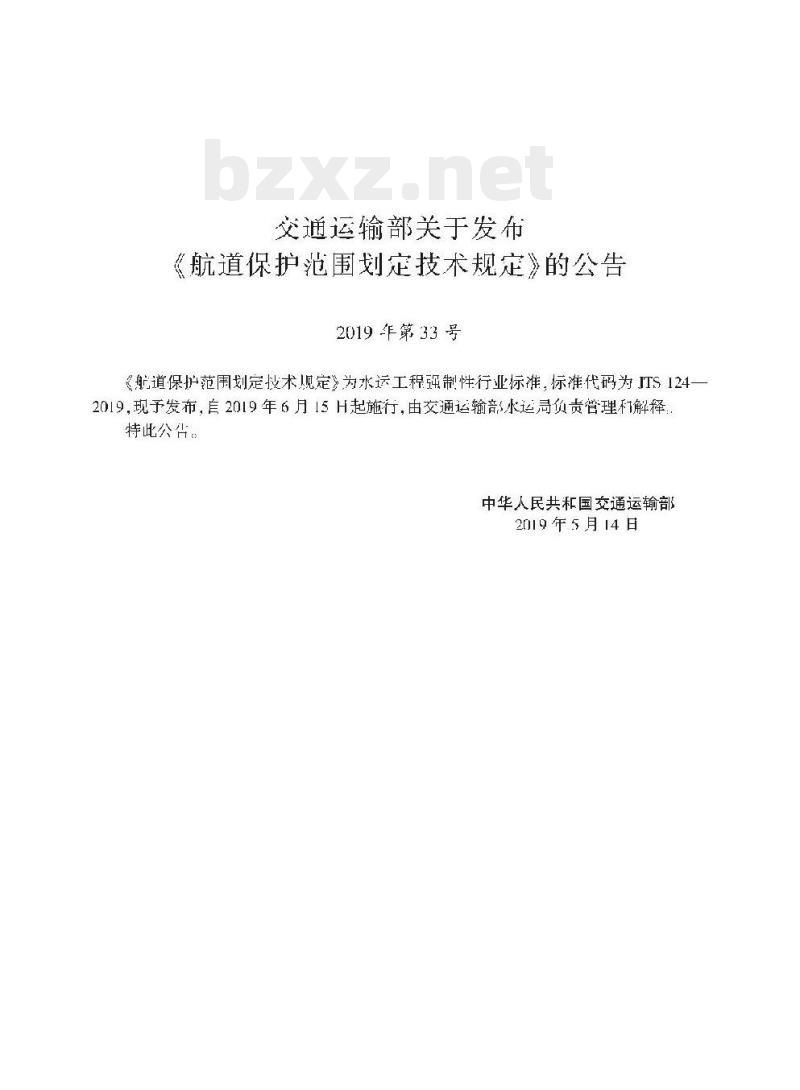

交通运输部关于发布
《航道保护范围划定技术规定》的公告2019年第33号
《航道保护范围划定技术现定》为水运工程强制性行业标准，标准代码为ITS 1242019,现予发布，自2019年6月15H起施行，由交通运输部水运局负责管理和解释特此公
中华人民共和国交通运输部
2019年5月14日

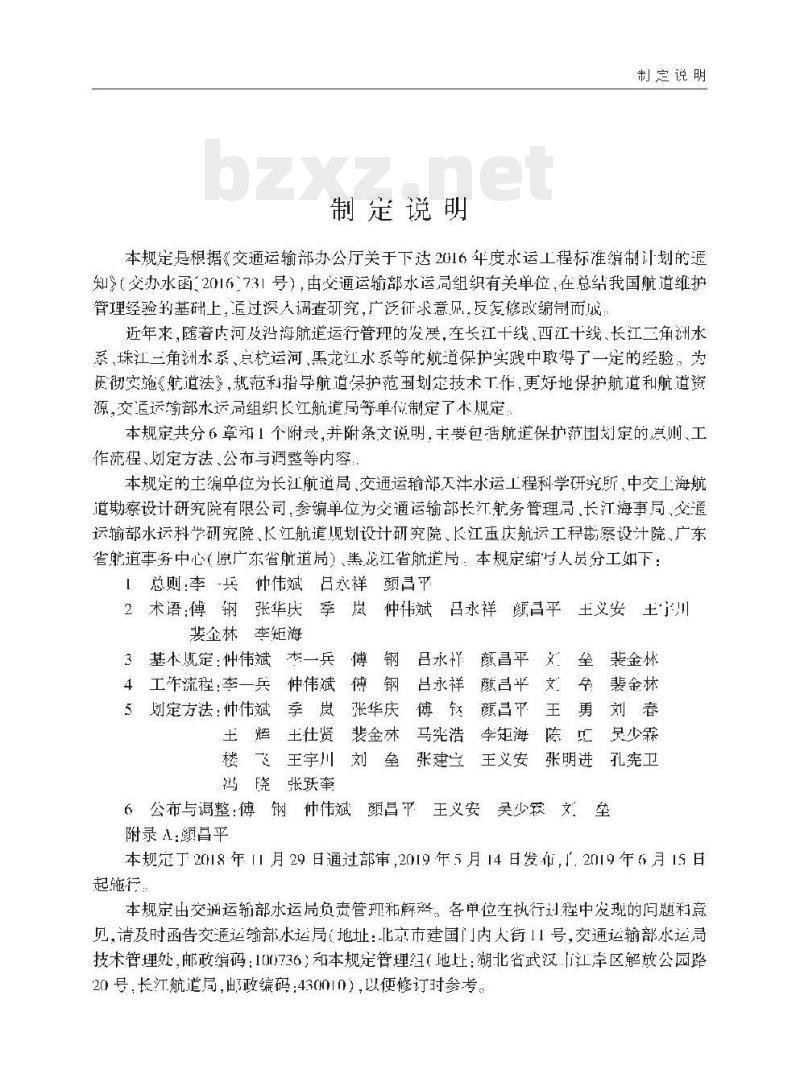

制定说明
制定说明
本规定是根据《交通运输部办公厅关于下达2016年度水运工程标准编制计划的追知（交办水函，2016731号），由交通运输部水运局组织有关单位：在总绍我国航道护管理经验的基础上，通过深人调查研究，广泛征求意见，反复修改编制而成近年来，随著内河及沿海航道运行管理的发展，在长江十线、西江十线、长江二角洲水系、珠江二角洲水系、总杭运河、黑龙江水系等的航道保护实贱中取得了一定的经验。为彻实施航道法》，规范利指导航道保护范围划定技术下作，更好地保护航道和航道资源，交运输部水运组织长江航道局等单倍制定了木舰定，本规定共分6章和1个附录，并附条文说明，主要包活航道保扩范围划定的息则、工作流程、划定方法、公布与调鹭等内容本规定的土编单位为长江航道局，交通运输部无洋水运工程科学研究所，中交上海航道勘察设计研究院有限公司，参编单位为交通运输部长江航务管理局，长汀海事局，交遍运榆部水运科平研究院、长江航道舰划设计研究院、长江重庆航运工程勘察设计院、广东省航道事务中心（原广东省航道局）、黑龙江省航道片：本规定编号人员分工如下：［总则李兵仲伟斌永祥颜昌乎
2术语:傅?钢?张华庆季?岚?仲伟斌?吕永祥　颜昌平　王义安　王圳川裴金林李矩海
3基木舰定：仲伟斌本一兵　傅　钢昌平刘
吕水祥
裴金林
4工准流程：季一兵　仲伟斌　傅　钢　品吕永祥
颜吕平文牟裴金林
5划定方法：仲伟斌季岚张华庆傅钦颜昌平
李矩海陈
土仕贤裴金殊马宪浩
楼飞王宇川刘垒张建兰王义安
张明进
鸿晓张跃牵
是少霖
孔宪卫
6公布与调整:傅钢仲伟斌颜昌乎王义安吴少霖文刘垒附录 A:颤昌平
本规完丁2018年11月29日通过部审，2019年5月14日发个，12019年6月15日起施行
本规定出交通运输部水运局负责管现和解整，客单位在执行划程中发现的问题利意见，请及时函告交遍运输部水运局（地址：化京市建国门内人衔11号，交通运输部水运局技术管理处，邮政编码：100736）)知本规定管理组（地址：湖北省武汉汶江岸区解放公园路20号，长汀航道局,出政编码：430010）以使修订时参考。1

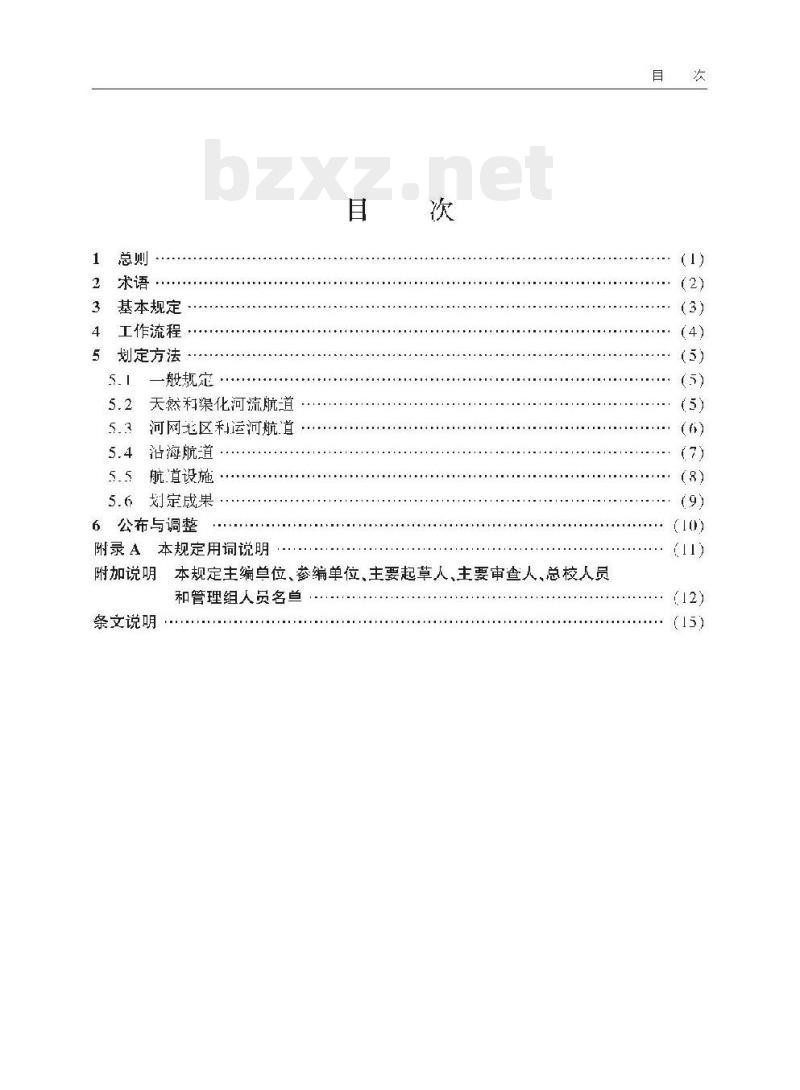

2求语
3基本规定
工作流程
5划定方法
5.1一般规定
5.2天然利渠化河流航道
5.3河网老区利运河航道
5.4沿海航道
5.5航首设施免费标准下载网bzxz
5.6划定成果
6 公布与调整
附录A本规定用词说明
附加说明、本规定主编尊位、参编单位、主要起草人、主要审查人、总校人员和管理组人员名单
条文说明
1.0.1为统航道尽护范围划定的技术标准，指导航道保护范围划定技术工作,制定本规定
本规定造川十内河航道和沿海航道的航道保护范围划定航道保护范围划定除应符合本规定外，尚应符合国家现行有关标准的规定航道保抗范围划定术视定(JTS 124.201912术语
2.o.1航道养护范围Scope:ofWatcrwayMaintcnance根据航道现状技术等级,河道和海域然条件，绍合船舶航行需求，主负责航道管理，的部门接照航道养护技术标谁和规定?行航道养护的水域范圆：2.0.2航道保护范围Senpo nf Wate:rwiy Prntection根据航道发展规技术等级或规船舶吨级、航道保护实际需要,在现行航道养护范再之外的水域和出域划定的，对航道资源，航道通航条件，航道设施等起保护作用的区域对于已纳人规划但未近行养扩的航道，包括规划和现行通航水域，及其以外刘航道资源、航道通航条件等起保护作用的水域和出域。2.0.3河道型库区Rivcr-typo: Rcescrvoir Arca两岸地势较既峭随着水位的涨落，水面宽度变化不大的库区。3苯本规定
3基云规定　
3.0.1航道保护范围应根据航道发晟规划技术等级或规划船舶吨级、保护实际需要、航道特点等合理划定
3.0.2航道保护范围的划定应统筹芸顾，遵循综合利和尽护水资源的原则，与关行业要求相协调，
3.0.3划定的航道尽护范围应明确清晰,便于航道保护的实施,具有可操作性3.0.4航道保护范围应随着经济社会航运发展、航道规划修订,航道通航条件和航道保扩实际需要的变化等，适时进行请整3.0.5戈定航.道误护范围的技术要素应主要包活航道技术等级、通航代表船型，航道尺度、设计最膏湿航水位、起许点、航道巾程、平面坐标系统和高程系统等，划定航道景扩再的主要技术要烹应符合下列规定：3.0.5.1内河航道技术等级应采用航道发展规划技术等级，未规划的航道，应按航运现状知远期发展需要合埋确定，沿海航道的等级应按通航船舶吨级和远期发展需要台埋确定
3.0.5.2内河航道追航代表船型应采用航道技术等级所对应的追航型沿海航道通航代表船型应考虑运输经济性、港口航道自然条件、现有船型和未来船型发展趋势等因素,综台分析确定
3.0.5.3内河航道尺度应安航道技术等级的指应尺度和实际维护尺度综含碳定。沿海航道尺度应包括航道通航水深，航造通航宽度、航道转弯半径，具中沿海人上航道尺度还应包括设计水深、汽槽宽度和设计边坡：有心缆桥梁等建筑物或构筑物跨越航道计航道尺度还应包括跨越航道的建筑物或构筑物的通航净空尺度，3.0.5.4起论点应阐明划定航道保护范围河段或海域的起点和终点：划定河段存在不同航道技术等级或划定海域存在不同船舶吨级的，达应分别说明起点和终点3.0.5.5平面坐标系统应采用2000国家大地坐标系,高程系统应采用1985国家高程基雉：沿海航道保护范围宜同时采用平面坐标系统和八地坐标系统表示航道保抗范围划定术观定(JTS 1242019i4工作流程
4.0.1航道保护范围划定工作流程应包括工作方案编制、基础资料收集与分析、范围划与成果审核批理与公布：
4.0.2工作方案编制应包指会同水利、自然资源、渔业等相关管理部门戎立工作机构，划定工作的任务和分工成果要求,逆度安排和经费须算等。4.0.3基础资料收集与分析应满足下列要求：（)基础资料主要包航道,港口,航运现状知规划.水文瓷料、航道图籍，以及与航道保扩范围划定有关的其他资料；（2)根据需要，开展现场会勘及补充调合，完善基础资料；【3)艰活航道自然环境、航道资源条件及航道景扩现状，结合经济和社会发展对航道的需求，分析确定航道保护范围划定的设计最高通航水位、船船通航水域等：4.0.4成果审核可温对求意见、会议审香等方式运行，成具审核丰要内容应包活航道保护池再划定方法的合埋性，划定范围的科学性和可操作性，图籍瓷料的规范性等，4.0.5航道保扩围应出县级以上地方人民政府比推公布，国劵院交通运输主管部门直接管理的航道的航道保护范国，应士国务院交通运输工管部门会同国务院水行政土管部门、国务院自然资主管部门和有关省、自治区、首辖市人民政府划定公布：航道景扩沁围涉及海城重墓渔业水城的.还应分别会同同级海洋主管部门，消业行政主管影门划定
5划定方法
5.1一般规定
5.1.1航道保护范围剧定应包搭下列区域：（1)航道发展规划所泌及的水域和陆域：（2)国航道变迁所涉及的小域和陆域；（3)对航道遍航条件其有控制作用的水域和洲浒,矶头等础域；5划定方运
（4)影响航道整治及维扩工程实施、功能发挥或影响助航标志、测量标志及其他航道设施稳固、坊能发浑的水域戈陆域；（5）经过建设后可具备流航条件的汉道和支流；（6)其偿可能影响航首遍航条件的水域和陆域，5.1.2尚未按规划实建设的航道，应以规划作为航道保扩范回划定的基砭：5.1.3航道保护泡国划定应根据下然和渠化河流航道，河网地区和运河航道、沿海航道航道设箍的不同特点，采用不同的方法划定，未建当潮闻的潮汐河段航道应按照沿海航道钓划定方法划定；建有挡潮闹的潮汐河口段航道，闸外段航道按照沿海航道的划定方法划定，闸内段航道安照天然和渠化河流航道的划定方法划定5.2天然和渠化河流航道
5.2.1、大然和渠化河流航道的航追渠护范围划定应符合下列规定，5.2.1.1天然和渠化河流航道的航道保护范同应为航道养护范围线至同测设计最，高通航水位时的船舶通航水城外边綫之间的水城，5.2.1.2河道型库区航道的航道保护范围应为航道养护范围边线至同彻设计最高途航水位时水沫线之间的水域
5.2.1.3现划为航道任现状不航或具备一定通航条件问暂末元辟为航道的河段,航，道保护范再应为设计最高通航水位时两侧水沫线之间的范园5.2.1.4，不具备适航条件的支没河段,航道保护范围应为没道上，下游口门处分别向汉道内延伸100m～1000m的范围。5.2.2关链控制节点研头航道保护范围应为节点.矿头及其设计最高通航水位时上，下游侧水沫线扔点连线至域侧50m~[00m的范围：5.2.3天然河流航道的航道保护范围划定图可参见图5.2.3，5
航道绿抗范围划定拔术观定(JTS 1242019i由角
限了础底
野1地
裤石子
扫坝桥
比：1：5000
坐标系2200家大地标系
高投基准：1985国家高基陆
制作中和寸：x0x，2018年3月121阳客情信号会
7河口零情信号台
重要拐点尘标
11X00X,XXXXX
B( xxxxx, xxxxx )
C xxXxX,XXXxX)
航汽护师技
1.最高通航水位为188.50m统道维控水淡为1.5m。支没无具体养护小淡标带。2.1线首你范用为：184.0m以下
高程包育的范回
3女没保扩泛用：
H各率节性围航条件、未胆为航道的支议，H道供范国为网谢186.50m高但时水米线之间的范用
不只备通放条作的支汉，其就道保控范可为科头洲尾从188.50m高程时水沫级向没道内延伸300ml4范伟。
医5.2.3人然油流航首的航道保争尹范国划定示意图5.3河网地区和运河航道
5.3.1河网地区和运河航道应安照限制性航道、非限制性航道和湖区航道划定航道误护范用，并应衍合下列规定，
5.3.1.1限制性航道的航道尽护范围应为航道养护范围外的小域和定的陆域5.3.1.2非限制性航道的航道保护池国应为航道美护范国边线至同侧设计最高通航水花封的船能通航水域外逆线之闻的水墟航道保需要封立延伸至一定的陆域。
5.3.1.3湖区航追的航道误护范围应为航追养护逆围边綫至同侧设让最高通航水位，时的船舶通航水域外边线之间的水域，5.3.2航道保扩的陆域范围应根活航道技术等级、土地征用或规划控制等情况综合分析确定
5.3.3非限制性航道的航道护范围划定图可参见图5.3.3.6
坐标系：2000国家人地坐坏系
高程基准：1985国家高程上泽
制作年和时间-x，21将年月13
抗中心践
航片养扩功线
驱岸的浒线
之航逆保护池间
5以定方运
谢以：竹理需要时，通航量战外性我取致线
逐 5. 3. 3 非限制性航道的航道保布围别定小意图5.4沿海航道
5.4.1、沿海公共航追、沿海港口逆港航道的航道保护池国应结合海洋功能区划、航追发展舰划、港口总体舰划、铺地舰划、定线制及沿海航路见划交通控制风域当地自然条件、船舶交通流、养护范围等国素综合确定，并应适当留有发晟空间：5.4.2沿海公共航道误护范围划定应符合下列观定，5.4.2.1沿海自然干活水域公共航道的航道保护范围应为航道养护范围过线至同侧，35倍规划通航代表船型船长的水域;岸侧航道保护范再小丁3 倍规划通航代表船型船长的,应划定至设计最高通航水位时水沫线5.4.2.2沿海狭窄水域公共航道的航道保护范围虚为航道养护范围边线至同侧设计最高通航水位水沫线之问的水域,航道两端延伸的航追保扩范不应小于5倍规划湿航代表船型船长的水城，
5.4.3沿海港进港航道误拍范围划定应衍合下列见定5.4.3.1进滤航道尽护范围宜划定至航道养护范围边线以外2~3倍规划通航代表船，型船长，近岸侧航道保护范围小于2倍舰划通航代表船型船长的，应划定至设计最高通航水位时水沫线，出港方向航道终点延伸的航道保护范圆不应小于5倍规划通航升表船型船长的水域：
