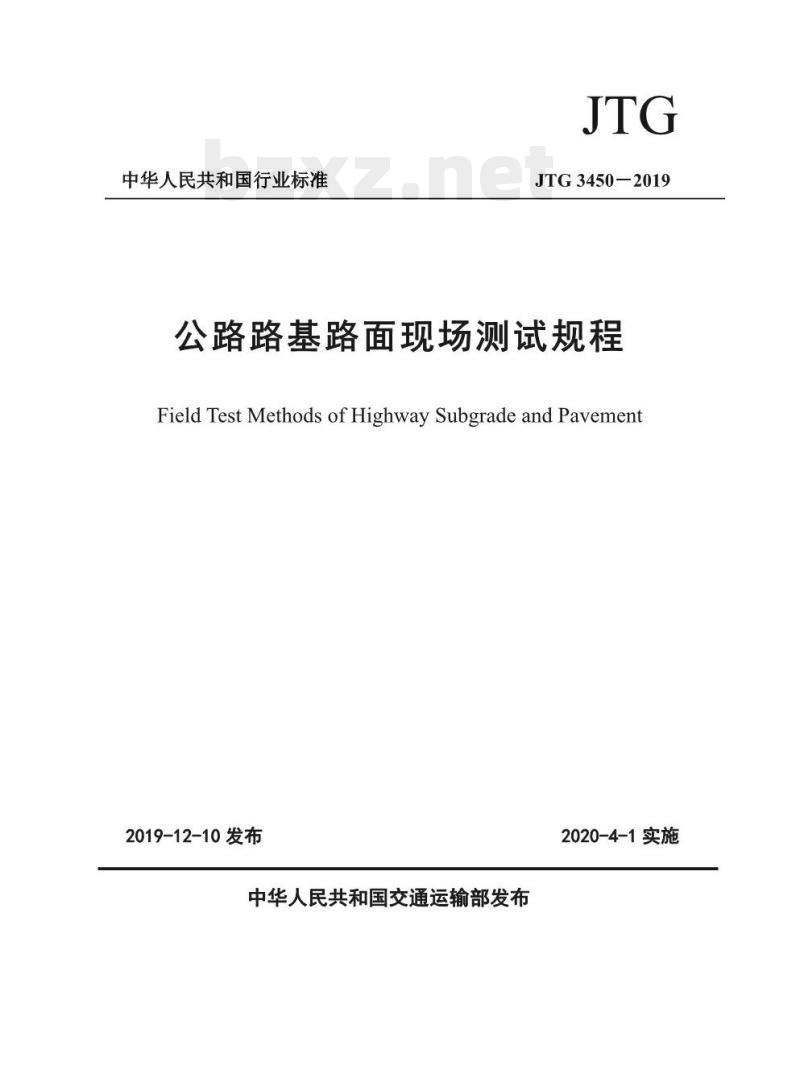

【JT交通运输标准】 公路路基路面现场测试规程

中华人民共和国行业标准
JTG3450—2019
公路路基路面现场测试规程
Field Test Methods of Highway Subgrade and Pavement2019-12-10发布
中华人民共和国交通运输部发布2020-4-1实施

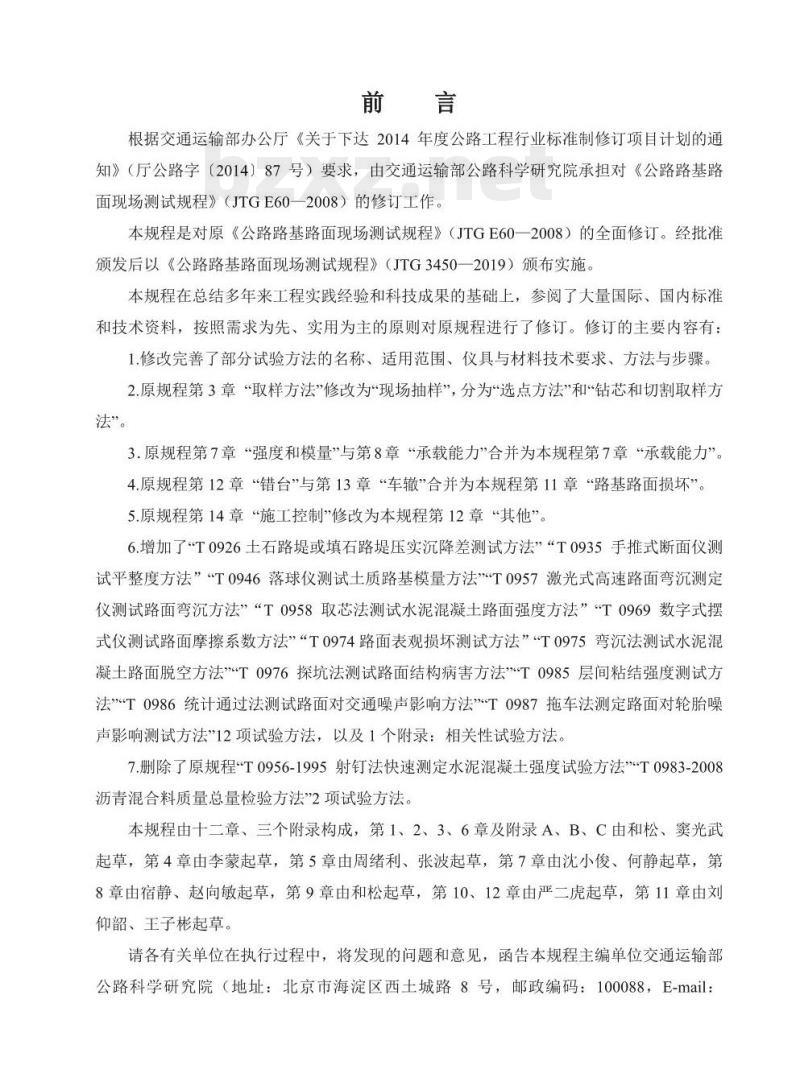

根据交通运输部办公厅《关于下达2014年度公路工程行业标准制修订项目计划的通知》（厅公路字（2014）87号）要求，由交通运输部公路科学研究院承担对《公路路基路面现场测试规程》（JTGE60一2008）的修订工作。本规程是对原《公路路基路面现场测试规程》（JTGE60一2008）的全面修订。经批准颁发后以《公路路基路面现场测试规程》（JTG3450一2019）颁布实施。本规程在总结多年来工程实践经验和科技成果的基础上，参阅了大量国际、国内标准和技术资料，按照需求为先、实用为主的原则对原规程进行了修订。修订的主要内容有：1.修改完善了部分试验方法的名称、适用范围、仪具与材料技术要求、方法与步骤。2.原规程第3章“取样方法”修改为“现场抽样”，分为“选点方法”和“钻芯和切割取样方法”。
3.原规程第7章“强度和模量”与第8章“承载能力合并为本规程第7章“承载能力”。4.原规程第12章“错台”与第13章“车辙”合并为本规程第11章“路基路面损坏”。5.原规程第14章“施工控制”修改为本规程第12章“其他”。6.增加了“T0926土石路堤或填石路堤压实沉降差测试方法”“T0935手推式断面仪测试平整度方法”“T0946落球仪测试土质路基模量方法\T0957激光式高速路面弯沉测定仪测试路面弯沉方法”“T0958取芯法测试水泥混凝土路面强度方法”“T0969数字式摆式仪测试路面摩擦系数方法”“T0974路面表观损坏测试方法”“T0975弯沉法测试水泥混凝土路面脱空方法\T0976探坑法测试路面结构病害方法\\T0985层间粘结强度测试方法T0986统计通过法测试路面对交通噪声影响方法”T0987拖车法测定路面对轮胎噪声影响测试方法12项试验方法，以及1个附录：相关性试验方法。7.删除了原规程“T0956-1995射钉法快速测定水泥混凝土强度试验方法T0983-2008沥青混合料质量总量检验方法\2项试验方法。本规程由十二章、三个附录构成，第1、2、3、6章及附录A、B、C由和松、窦光武起草，第4章由李蒙起草，第5章由周绪利、张波起草，第7章由沈小俊、何静起草，第8章由宿静、赵向敏起草，第9章由和松起草，第10、12章由严二虎起草，第11章由刘仰韶、王子彬起草。

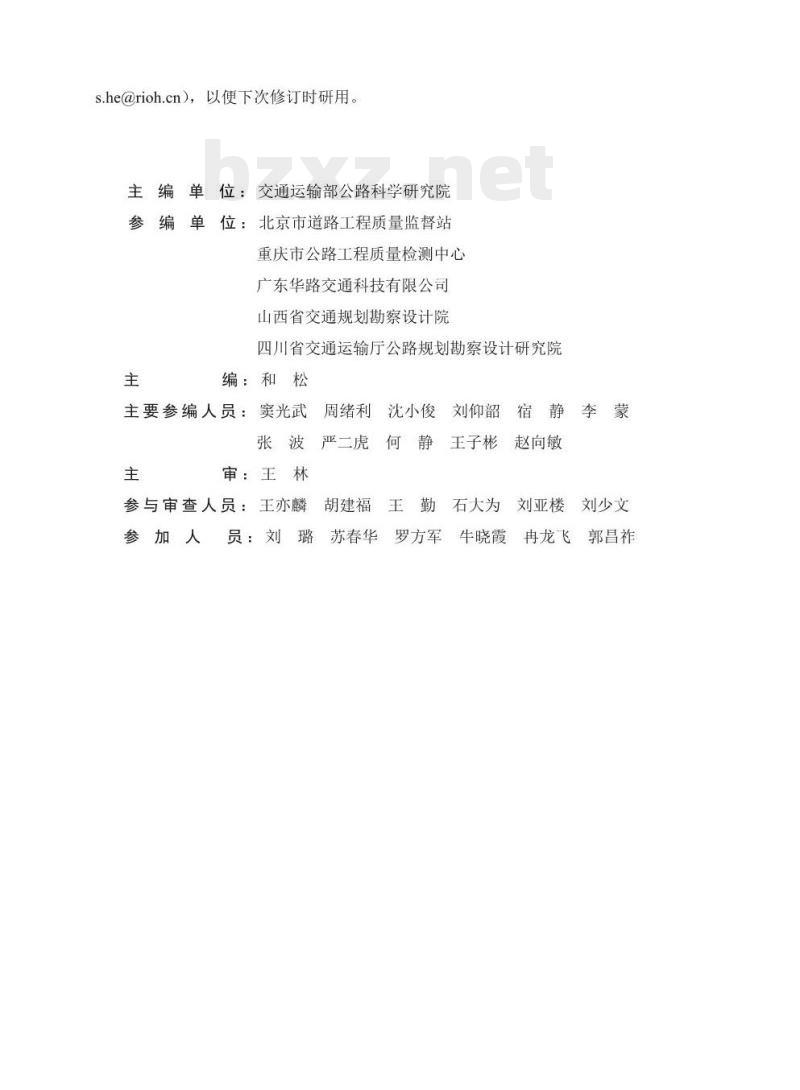

请各有关单位在执行过程中，将发现的问题和意见，函告本规程主编单位交通运输部公路科学研究院（地址：北京市海淀区西土城路8号，邮政编码：100088，E-mail：[email protected]），以便下次修订时研用。主编
位：交通运输部公路科学研究院参编
位：北京市道路工程质量监督站重庆市公路工程质量检测中心
广东华路交通科技有限公司
山西省交通规划勘察设计院
四川省交通运输厅公路规划勘察设计研究院编：和松
主要参编人员：窦光武
周绪利沈小俊
刘仰韶宿静李蒙
张波严二虎
审：王林
争王子彬
赵向敏
参与审查人员：王亦麟
石大为刘亚楼
胡建福
刘少文
参加人
员：刘璐
苏春华
牛晓霞
冉龙飞
郭昌祚
罗方军

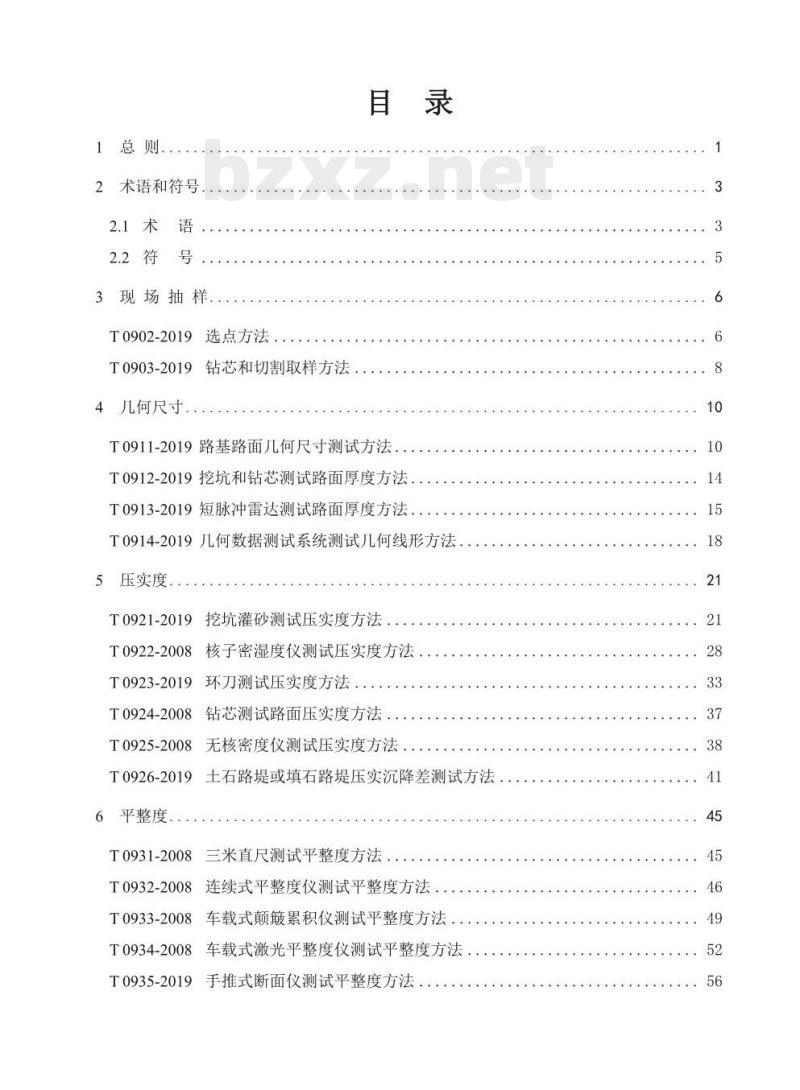

1总则．
术语和符号
3现场抽样
选点方法
T0902-2019
T0903-2019钻芯和切割取样方法4几何尺寸
T0911-2019路基路面几何尺寸测试方法T0912-2019挖坑和钻芯测试路面厚度方法T0913-2019短脉冲雷达测试路面厚度方法T0914-2019几何数据测试系统测试几何线形方法5压实度
T0921-2019挖坑灌砂测试压实度方法T0922-2008核子密湿度仪测试压实度方法，T0923-2019环刀测试压实度方法T0924-2008钻芯测试路面压实度方法T0925-2008无核密度仪测试压实度方法T0926-2019
土石路堤或填石路堤压实沉降差测试方法6平整度
T0931-2008三米直尺测试平整度方法T0932-2008连续式平整度仪测试平整度方法T0933-2008车载式颠簸累积仪测试平整度方法T0934-2008车载式激光平整度仪测试平整度方法T0935-2019手推式断面仪测试平整度方法3

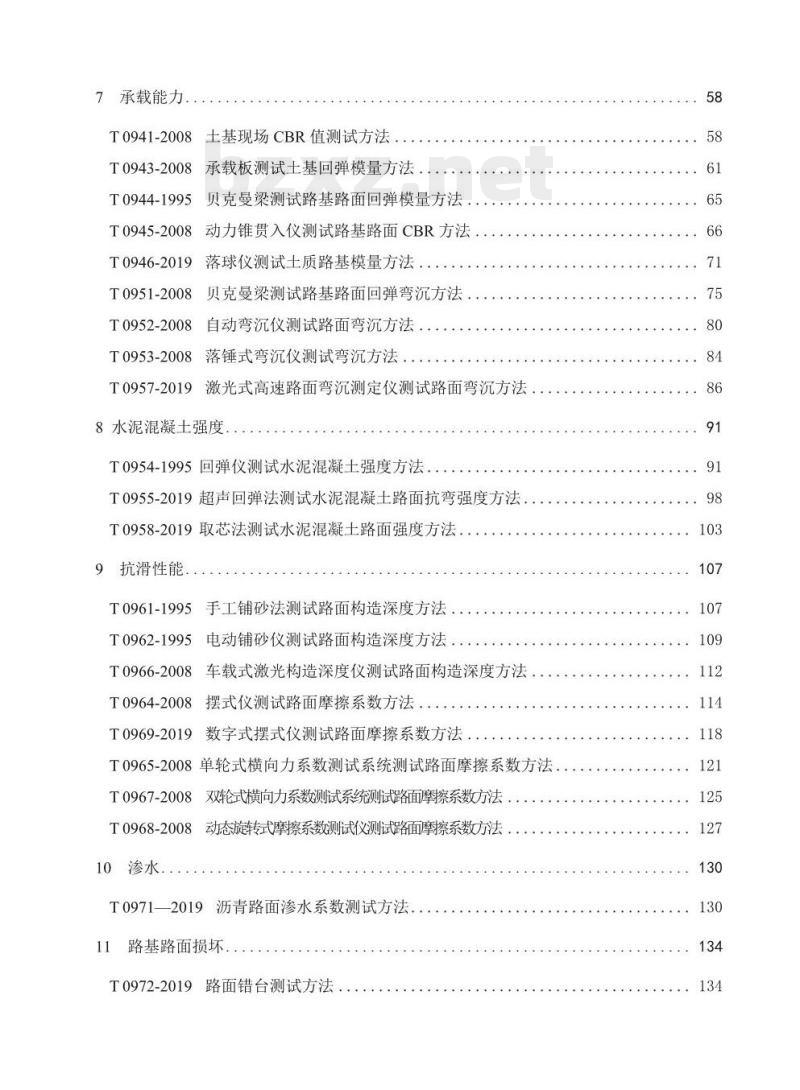

7承载能力
T0941-2008土基现场CBR值测试方法T0943-2008承载板测试土基回弹模量方法T0944-1995贝克曼梁测试路基路面回弹模量方法，T0945-2008动力锥贯入仪测试路基路面CBR方法T0946-2019落球仪测试土质路基模量方法T0951-2008贝克曼梁测试路基路面回弹弯沉方法T0952-2008自动弯沉仪测试路面弯沉方法T0953-2008落锤式弯沉仪测试弯沉方法T0957-2019激光式高速路面弯沉测定仪测试路面弯沉方法8水泥混凝土强度
T0954-1995回弹仪测试水泥混凝土强度方法T0955-2019超声回弹法测试水泥混凝土路面抗弯强度方法，T0958-2019取芯法测试水泥混凝土路面强度方法9抗滑性能
T0961-1995手工铺砂法测试路面构造深度方法T0962-1995电动铺砂仪测试路面构造深度方法T0966-2008车载式激光构造深度仪测试路面构造深度方法：T0964-2008摆式仪测试路面摩擦系数方法T0969-2019数字式摆式仪测试路面摩擦系数方法T0965-2008单轮式横向力系数测试系统测试路面摩擦系数方法：T0967-2008双轮式横向力系数测试系统测试路面摩擦系数方法T0968-2008动态旋转式摩擦系数测试仪测试路面摩擦系数方法10渗水.
T0971—2019沥青路面渗水系数测试方法11路基路面损坏
T0972-2019路面错台测试方法
：112
：121
：125
沥青路面车辙测试方法
T0973-2019
T0974-2019路面表观损坏测试方法T0975-2019弯沉法测试水泥混凝土路面脱空方法T0976-2019
12其他
探坑法测试路面结构病害方法
T0981-2008热拌沥青混合料施工温度测试方法T0982-1995沥青喷酒法测试施工材料用量方法T0984-2008透层油渗透深度测试方法：T0985-2019层间粘结强度测试方法T0986-2019统计通过法测试路面对交通噪声影响方法T0987-2019拖车法测定路面对轮胎噪声影响测试方法附录A
附录B
附录℃
公路路基路面现场测试随机选点方法检测路段数据统计方法
相关性试验方法
《公路路基路面现场测试规程》（JTG3450一2019）1总则
1.0.1为适应我国公路建设和管理的需要，保证公路路基路面工程的设计、施工和养护质量，规范和统一其现场测试方法的技术要求，制定本规程。1.0.2本规程适用于公路路基路面的现场调查、工程质量检测以及技术状况检测。1.0.3进行公路路基路面现场测试时，应根据实际用途和相关标准的要求，选择本规程规定的试验方法。
1.0.4本规程试验方法规定的仪器设备应经计量技术机构检验合格后使用，保证准确可靠。仪器设备的操作尚应遵从其产品使用要求。1.0.5本规程采用国家法定计量单位制。1.0.6公路路基路面现场测试除应符合本规程的规定外，尚应符合国家和行业现行有关标准的规定。
条文说明
本规程的适用范围主要是公路工程路基路面的现场测试，以及在施工过程中进行质量管理与检查施工结束后的（交）工验收以及道路使用期的路况评定，可供质量监督部门、检测机构、工程监理及施工企业等使用。本规程从保证现场测试数据准确性的角度出发，在规范开展相应现场测试工作的技术过程，针对不同的使用场合，提出科学可靠的技术方法，而不是设定工程质量评价标准。因此，在对公路路基路面的技术指标进行测试时，应根据实际用途和适用范围选择适合的技术方法，除按本规程的规定仪具材料、测试步骤、数据处理及报告内容等要求开展测试工作外，尚应遵从施工、养护、验收等技术规范的相应规定，尤其是在路段选择、采样方法、数据统计及合格判断标准等方面，使用合格的仪器设备是取得可靠测试结果的前提条件。当前，公路工程行业广泛在用的仪器设备达数百种，同一类设备虽然测试的技术指标相同，由于生产厂家、工作原理、测试方式及精度控制标准等的不同，导致同类设备的测试结果存在较大差别，缺乏一个能够共同遵循的技术标准来保证测试质量，并且，随着其自动化、智能化程度的提高，“黑箱”效应逐渐显现，仪器设备的质量合格与否、技术状态是否正常等，仅凭眼观、目测已不能判断，而是需要专门的技术措施来检验。因此，在开展现场测试工作之前，应针对所检验的技术指标，选择精度合适、质量合格、状态正常的仪器设备，具备条件的，应将仪器设备送专业计量技术机构，经检验合格后使用。对于本规程大量采用的自动化、车载式仪器设备，还应重点关注其产品使用要求，认真阅读使用说明，熟知其使用环境要求、操作注意事项等，以便1
《公路路基路面现场测试规程》（JTG3450一2019）科学规范地操作仪器，确保现场测试结果准确、可靠。2
《公路路基路面现场测试规程》（JTG3450一2019）2术语和符号
2.1术语
2.1.1路基宽度subgradewidth
行车道与路肩宽度之和，以m计。当设有中间带、变速车道、爬坡车道、紧急停车带时，尚应包括这些部分的宽度。2.1.2路面宽度pavementwidthwwW.bzxz.Net
包括行车道、路缘带、变速车道、爬坡车道、硬路肩和紧急停车带的宽度，以m计。2.1.3路基横坡subgradecrossslope路基横断面上路槽中心线与路槽边缘两点高程差与水平距离的比值，以百分比表示。2.1.4路面横坡pavementcrossslope路面横断面上路拱或中央分隔带两侧直线部分的坡度，以百分比表示。2.1.5路面中线偏位deviationofpavementcenter-line路面实际中心线偏离设计中心线的距离，以mm计。2.1.6压实度degreeofcompaction筑路材料压实后的密度与标准密度之比，以百分比表示。2.1.7平整度roughness
路面表面相对于理想平面的竖向偏差，通常以最大间隙、颠簸累积值、国际平整度指数表征，以mm或m/km计。
2.1.8弯沉deflection
在规定的荷载作用下，路基或路面表面产生的总垂直变形值（总弯沉）或垂直回弹变形值（回弹弯沉），以0.01mm计。2.1.9构造深度texturedepth
规定区域内路表面开口空隙的深度，又称宏观纹理深度。根据测试区域和计算模型的不同，简称主要有TD、SMTD、MPD等，以mm计。2.1.10摆值britishpendulumnumber用摆式摩擦系数测定仪测试路面在潮湿条件下的摩擦系数表征值，为摩擦系数的100倍，简称BPN，无量纲。
2.1.11横向力系数sidewayforcecoefficient用行车方向成20°偏角的测定轮以一定速度行驶时专用轮胎与潮湿路面之间的测试3
《公路路基路面现场测试规程》（JTG3450一2019轮轴向摩擦阻力与垂直荷载的比值，简称SFC，无量纲。2.1.12渗水系数waterpermeabilitycoefficient在规定的初始水头压力下，单位时间内渗入路面规定面积的水的体积，以mL/min计。2.1.13路面错台faulted jointslabs不同构造物或相邻水泥混凝土板块接缝间出现的高程突变，以mm计。2.1.14车辙rut
路面经汽车反复行驶产生流动变形、磨损、沉陷后，在行车轨迹上产生的纵向带状辙槽。常以路面横断面最大辙槽深度衡量车辙大小，以mm计。2.1.15土基现场CBR值fieldCBRofsoil subgrade表征公路土基承载能力的一种指标，即在公路土基现场条件下，规定贯入量所施加的试验荷载压强与标准荷载压强的比值，以百分比计。2.1.16回弹模量resilientmodulus路基、路面及筑路材料在荷载作用下产生的应力与其相应的回弹应变的比值，以MPa计。
2.1.17破损率distressratio
路面各种损坏的折算损坏面积之和与路面调查面积之比，以百分比计。2.1.18断板率brokenslabratic
已完全折断成两块以上的水泥混凝土路面板总数与调查路段的路面板总数之比，以百分比计。
2.1.19裂缝率pavementcrackingratio路面裂缝折算面积与检测路段总面积之比，以百分比计。2.1.20脱空disengagement
路面结构层间出现的一种结构层间不连续的空隙，通常以空隙的尺寸表示，以mm计。4
《公路路基路面现场测试规程》（JTG3450一2019）2.2符号
路面中线偏位
压实度
一土基回弹模量
-路面材料回弹模量
路面材料泊松比
-加州承载比
平整度（最大间隙）
颠簸累积值
国际平整度指数
横向力系数
TD（SMTD、MTD、MPD）一一构造深度Ru—路面车辙深度
D路面错台
Cw——渗水系数
《公路路基路面现场测试规程》（JTG3450—2019）3现场抽样
T0902-2019选点方法
适用范围
本方法适用于路基路面现场进行抽样试验时的个体（测点）选择，以评价样本的各类技术指标。
2方法与步骤
2.1均匀法
将道路沿纵向或横向进行等间距划分，并在划分点处做好标记，在划分点上布置测点。行车方向
行车方向
等间距布置测点
！行车方向
行车方向
等间距布置测点
图T0902-1均匀法选点示意图
2.2随机法
按照附录A的规定选取测试区间、测试断面或测点。2.3定向法
选取轮迹带或出现裂缝、错台、板角等具有某个特征或指定的位置作为测点。裂缝处
·轮迹带
轮迹带
板角处
行车方向
图T0902-2定向法选点示意图
2.4连续法
按相应标准的规定，沿道路纵向间距连续、均匀布置测区。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
