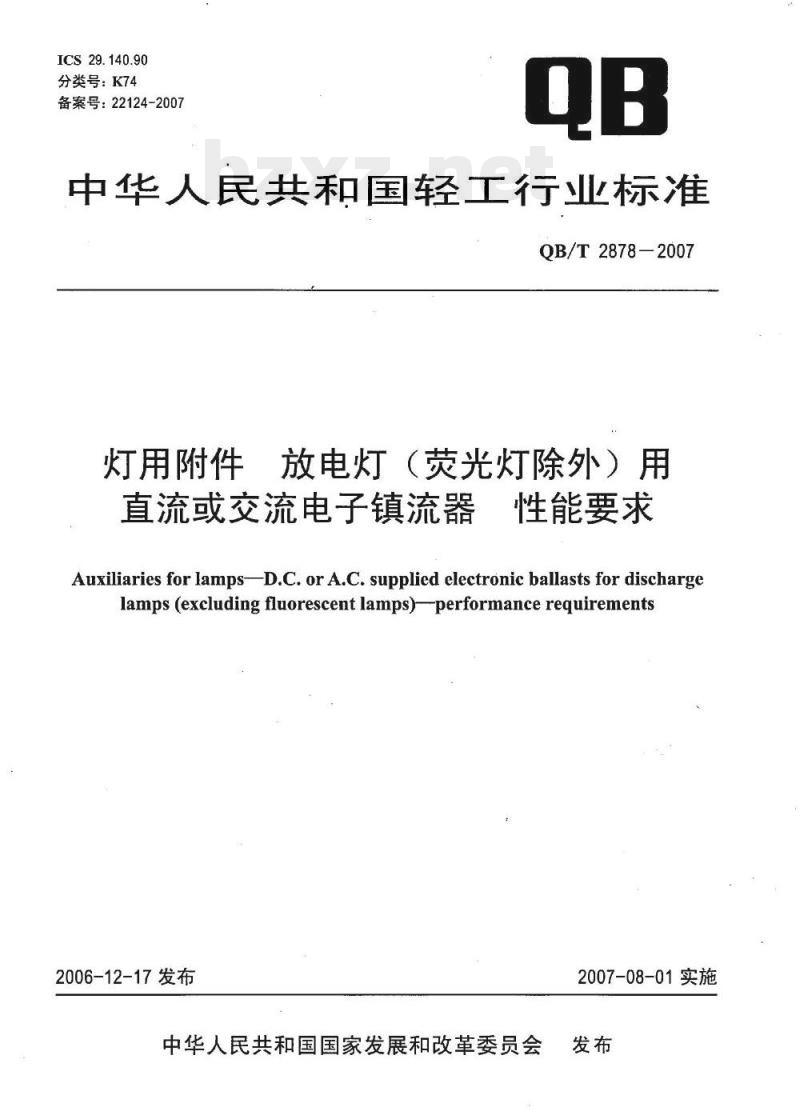

【QB轻工标准】 灯用附件放电灯(荧光灯除外）用直流或交流电子镇流器性能要求

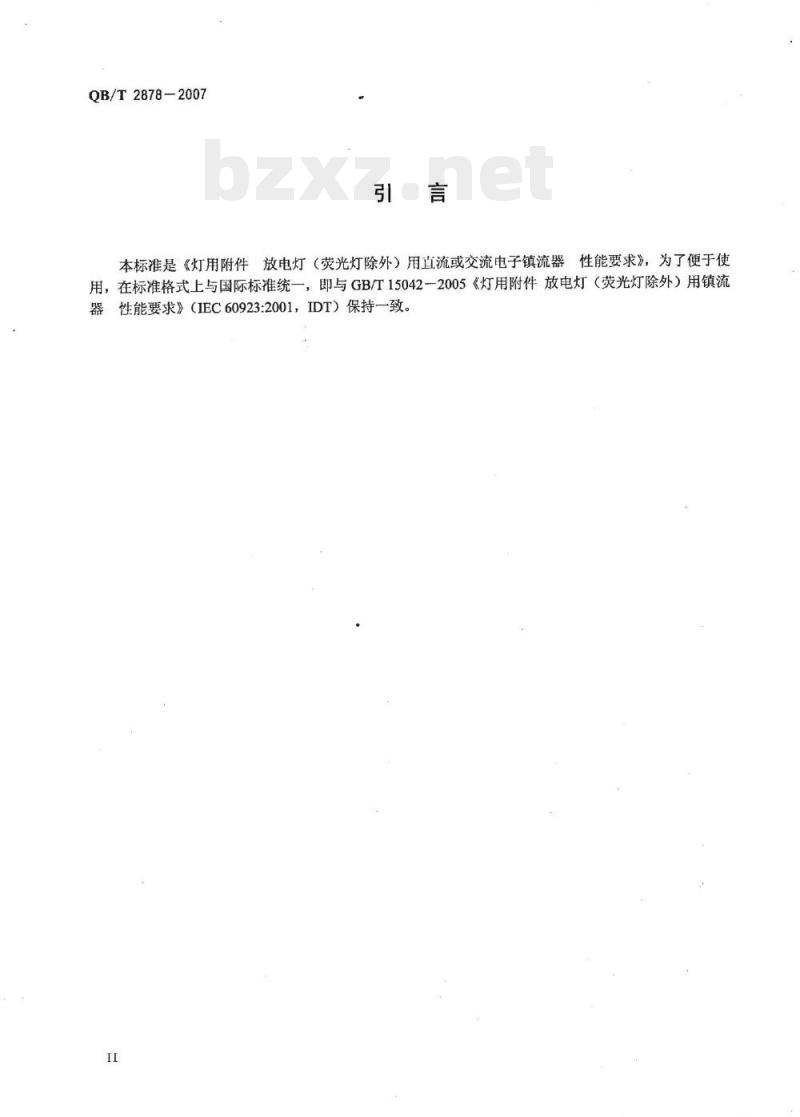

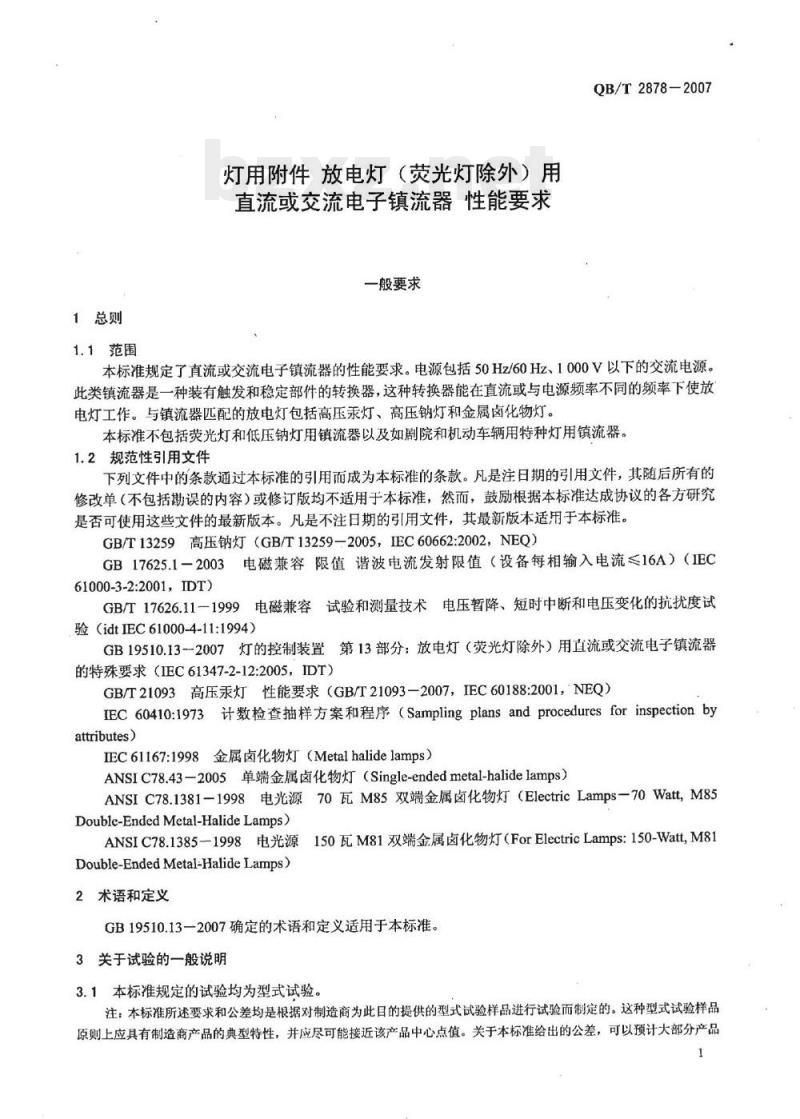

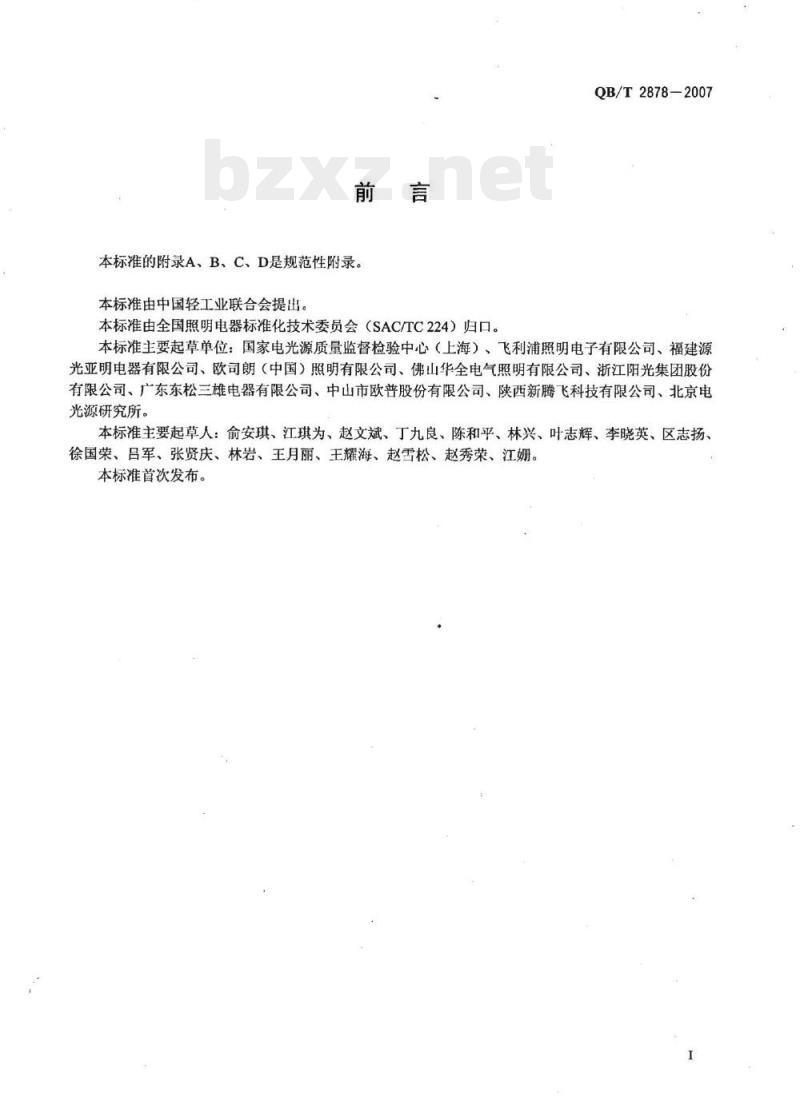

QB/T2878-2007 灯用附件放电灯（荧光灯除外）用直流或交流电子镇流器 性能要求 前言 本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。 本标准主要起草单位：国家电光源质量监督检验中心（上海）、飞利浦照明电子有限公司、福建源光亚明电器有限公司、欧司朗（中国）照明有限公司、佛山华全电气照明有限公司、浙江阳光集团股份有限公司、广东东松三雄电器有限公司、中山市欧普股份有限公司、陕西新腾飞科技有限公司、北京电光源研究所。 本标准主要起草人：俞安琪、江琪为、赵文斌、丁九良、陈和平、林兴、叶志辉、李晓英、区志扬、徐国荣、吕军、张贤庆、林岩、王月丽、王耀海、赵雪松、赵秀荣、江娜。 本标准首次发布。 引言 本标准是《灯用附件放电灯（荧光灯除外）用直流或交流电子镇流器性能要求》，为了便于使用，在标准格式上与国际标准统一，即与GB/T15042－2005《灯用附件放电灯（荧光灯除外）用镇流器性能要求》（IEC60923:2001，IDT）保持一致。 1 总则 1.1 范围 本标准规定了直流或交流电子镇流器的性能要求。电源包括50Hz/60Hz、1000V以下的交流电源。此类镇流器是一种装有触发和稳定部件的转换器，这种转换器能在直流或与电源频率不同的频率下使放电灯工作。与镇流器匹配的放电灯包括高压汞灯、高压钠灯和金属卤化物灯。本标准不包括荧光灯和低压钠灯用镇流器以及如剧院和机动车辆用特种灯用镇流器。 1.2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T13259 高压钠灯（GB/T13259—2005，IEC60662:2002，NEQ） GB17625.1-2003 电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）（IEC61000-3-2:2001，IDT） GB/T17626.11-1999 电磁兼容试验和测量技术-电压暂降、短时中断和电压变化的抗扰度试验（idtIEC61000-4-11:1994） GB19510.13-2007 灯的控制装置第13部分：放电灯（荧光灯除外）用直流或交流电子镇流器的特殊要求（IEC61347-2-12:2005，IDT） GB/T21093 高压汞灯性能要求（GB/T21093—2007，IEC60188:2001，NEQ） IEC60410 计数检查抽样方案和程序 IEC61167 金属卤化物灯（Metal halide lamps） ANSI C78.43-2005 单端金属卤化物灯（Single-ended metal halide lamps） ANSI C78.1381-1998 电光源70瓦M85双端金属卤化物灯 ANSI C78.1385-1998 电光源150瓦M81双端金属卤化物灯 2 术语和定义 GB19510.13-2007 确定的术语和定义适用于本标准。 3 关于试验的一般说明 3.1 本标准规定的试验均为型式试验。注：本标准所述要求和公差均是根据对制造商为此日提供的型式试验样品进行试验而制定的。这种型式试验样品原则上应具有制造商产品的典型特性，并应尽可能接近该产品中心点值。关于本标准给出的公差，可以预计大部分产品只要按照试验样品去生产，将符合本标准。然而出于产品的广泛性，所以不可避免有时会出现超出规定的公差范围的镇流器。关于计数检查抽样方案和程序，参见IEC60410。 3.2 各项试验应按照条款的顺序进行，但另有规定时除外。 3.3 个样品应承受所有的试验。 3.4 通常，要对每一种类型的镇流器进行所有的试验。在涉及某一范围类似的镇流器的情况下，应对该范围中每一额定功率的镇流器或从制造商所认可的范围中抽取有代表性的镇流器进行所有的试验。 3.5 基准镇流器和基准灯应符合附录A和附录B的要求。 3.6 试验应在附录C所规定的条件下进行。 3.7 本标准规定的所有镇流器均应符合GB19510.13-2007的要求。 4 标志 镇流器上应标有下述标志： 线路功率因数，例如：2.0:0.95。 4.1 制造商可采用下述信息作为非强制性标志： a）在额定电压下带灯和不带灯工作时的额定输出功率； b）能使镇流器在规定电压（范围）良好工作的环境温度范围的极限值； c）线路总功率； d）镇流器的流明系数。 5 总说明 符合本标准的镇流器在额定电压的92%～106%之间的电压下应能使符合GB/T13259，GB/T21093，IEC61167，ANSI C78.43，ANSI C78.1381和ANSI C78.1385的灯在环境温度为10℃～35℃时顺利启动，并使它们在灯环境温度为10℃～50℃时良好工作。 6 启动条件 试验应在两个尚未接受过任何试验的镇流器上进行。 6.1 合格条件 当两个镇流器均符合6.2中所规定的试验要求时，这类镇流器被视为符合本章要求。如果有一个镇流器在任一项试验中失效，则应另外用两个镇流器进行试验，并且两个应全部达到试验要求。 6.2 脉冲电压 将镇流器按图1所示线路进行连接，但不要连接灯，测量脉冲电压。在额定温度范围之内（如果有此规定）以及在最大负载电容为200pF（制造商另有规定时除外）和所用电压为额定电源电压的92%的条件下，灯的脉冲电压应不小于有关灯标准的规定值或灯制造商所标称的值。 注：图1所示静电电压表可由一数字存储示波器代替，该示波器要与具有下述特性的高电压探头一起在线路中使用：输入电阻：≥100MΩ；输入电容：≤15pF；截止频率：≥30MHz。如有疑问，以采用静电电压表进行的测量为准。 图1 脉冲电压的测量线路组件说明： 1—高压二极管：反向电压 $U_{gM} ge 25 ext{kV}$；额定电流 $I_{vM} ge 1.5 ext{mA}$；周期峰值电流 $I_{rRM} ge 0.1 ext{A}$；极间分布电容 $C/K le 2 ext{pF}$（例如，彩色电视机用的GY50型高压整流管）； 2—高压电容器：电容 $C=500 ext{pF}$；额定电压 $U ge 6.3 ext{kV}$；介质损耗角正切值（10kHz时）$ an delta le 20 imes 10^{-3}$； 3—高压测量仪：静电电压表 $dV ge 6 ext{kV}$；全偏转角度时的电容 $< 15 ext{pF}$；击穿电压 $> 10 ext{kV}$；精度：1级或1级以上； 4—放电电阻，1M$Omega$； 5—放电用的短路装置； 6—高压引线； 7—中性导线。 注：B和D之间以及C和D之间的泄漏电阻应不小于$10^{13}Omega$。 7 流明系数 在额定电压和（25±2）℃的环境温度下，镇流器的流明系数应不低于制造商标称值的95%；如果制造商对此未作规定，该系数应不低于0.95。如果所标称的镇流器的流明系数低于0.9，则应提供证据表明灯在与该镇流器一起工作时性能不会受到损害。 8 线路功率 当镇流器在额定
