【JT交通运输标准】 公路LED照明灯具第4部分:桥梁护栏LED照明灯具

ICS 93.080.30
中华人民共和国交通运输行业标准JT/T939.4—2020
公路LED照明灯具
第4部分：桥梁护栏LED照明灯具LED lighting luminaires for highwayPart 4:LED lighting luminaires on bridge guardrailJT
2020-10-30发布
中华人民共和国交通运输部
rKaeerKca-
2021-02-01实施
规范性引用文件
术语和定义
组成、分类与型号
技术要求
试验方法
检验规则
标志、包装、运输和储存
rrKaeerKAca-
JT/T939.4—2020
JT/T939《公路LED照明灯具》分为5个部分：第1部分：通则；
第2部分：公路隧道LED照明灯具；第3部分：公路室外LED照明灯具；第4部分：桥梁护栏LED照明灯具；一第5部分：照明控制器。
本部分为JT/T939的第4部分。
本部分按照CB/T1.1—2009给出的规则起草。JT/T939.4—2020
本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本部分起草单位：交通运输部公路科学研究院、上海三思电子工程有限公司、广东德洛斯照明工业有限公司、中路高科交通检测检验认证有限公司、云南省交通运输厅工程质量监督局、福建省交通建设质量安全监督局。
本部分主要起草人：杨勇、朱传征、苏鹤俊、董建松、唐小红、郭奇波、仲宏海、杨和良、张帆JT
-rKaeerKca-

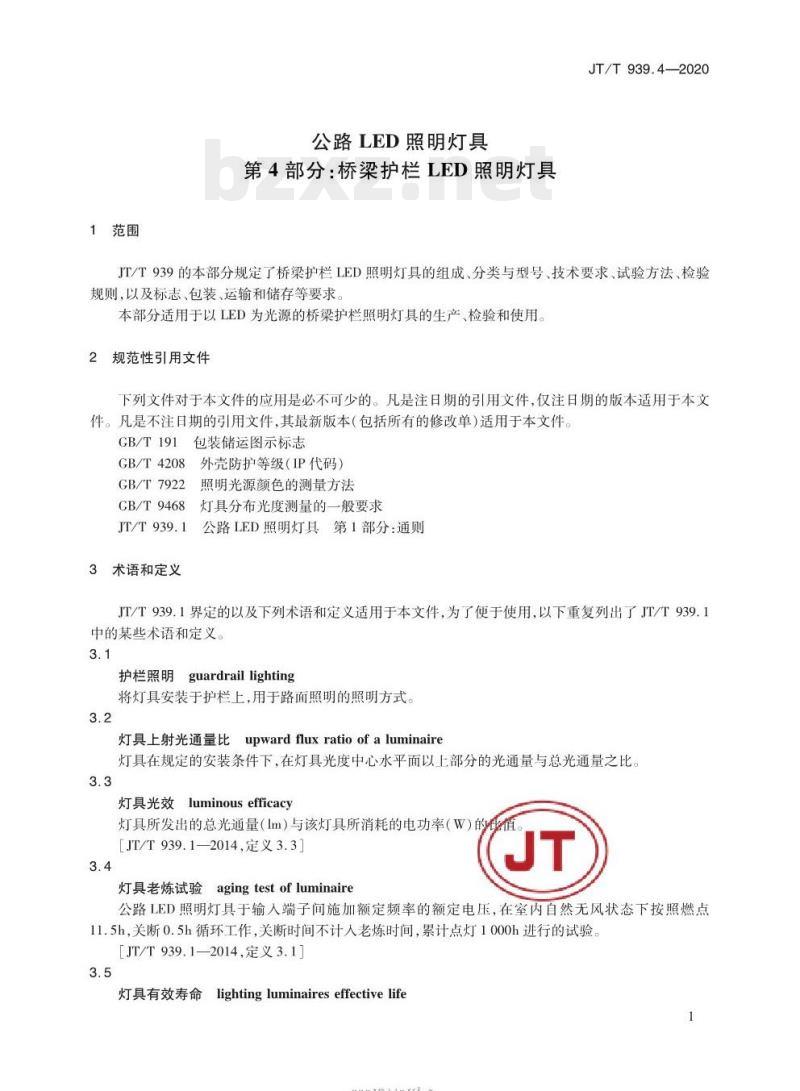

1范围
公路LED照明灯具
第4部分：桥梁护栏LED照明灯具JT/T939.4—2020
JT/T939的本部分规定了桥梁护栏LED照明灯具的组成、分类与型号、技术要求、试验方法、检验规则，以及标志、包装、运输和储存等要求，本部分适用于以LED为光源的桥梁护栏照明灯具的生产、检验和使用2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T4208外壳防护等级（IP代码）GB/T7922
GB/T 9468
照明光源颜色的测量方法
灯具分布光度测量的一般要求
JT/T939.1
公路LED照明灯具第1部分：通则3术语和定义
JT/T939.1界定的以及下列术语和定义适用于本文件，为了便于使用，以下重复列出了JT/T939.1中的某些术语和定义。
护栏照明guardraillighting
将灯具安装于护栏上，用于路面照明的照明方式3.2
灯具上射光通量比upwardfluxratioofaluminaire灯具在规定的安装条件下，在灯具光度中心水平面以上部分的光通量与总光通量之比。3.3
luminousefficacy
灯具光效
灯具所发出的总光通量（lm）与该灯具所消耗的电功率（W）的[JT/T939.1—2014,定义3.3]
灯具老炼试验agingtestof luminaireJT
公路LED照明灯具于输入端子间施加额定频率的额定电压，在室内自然无风状态下按照燃点11.5h，关断0.5h循环工作，关断时间不计人老炼时间，累计点灯1000h进行的试验。[JT/T939.1—2014,定义3.1]
灯具有效寿命lightingluminaireseffectivelife1
rKaeerKca-
JT/T939.4—2020
灯具相对光输出衰减至规定失效判定值时所经过的时间（L，小时），或组成灯具的发光元件（模组）、模组失效、闪烁等缺陷比率已达到规定比例时所经过的时间，该模组元件总的规定比例时，所经过的时间（D，小时），首先达到者为该灯具的有效寿命，［JT/T939.1—2014，定义3.13]3.6
平均寿命（50%灯具失效时的寿命）averagelife（lifeto50%failures）一组产品在规定条件下燃点，当50%的LED照明灯具产品达到有效寿命时的燃点时间，称为产品的平均寿命。
[JT/T939.1—2014,定义3.14]
4组成、分类与型号
4.1组成
桥梁护栏LED照明灯具（以下简称“灯具”）一般由LED光源、配光组件（透镜、反光器等）、直流电源、外壳、安装连接件等组成。4.2分类
灯具按环境温度适用等级分为S2型、A型、B型三种：4.2.1
S2型：常温型，适用温度范围为-5℃~55℃；a)
b）A型：低温型，适用温度范围为-20℃~55℃；c
B型：超低温型，适用温度范围为-40℃~50℃。4.2.2灯具按调光功能分为调光型和非调光型。4.2.3
灯具按调节安装角度的功能分为角度固定型和角度可调型。4.2.4
灯具按配光组件分为反射型（图1）和透射型（图2）7
说明：
外壳：
-透光罩；
LED光源；
外壳；
5—安装连接件；
直流电源：
反光器。

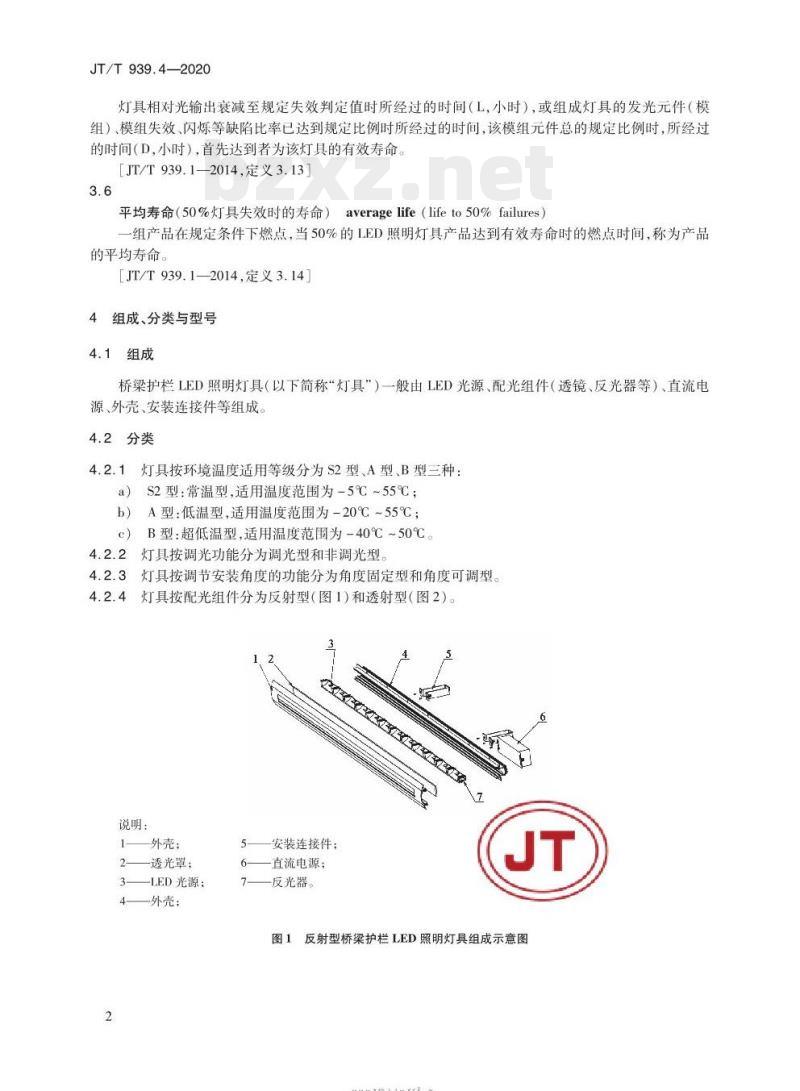

图1反射型桥梁护栏LED照明灯具组成示意图-rKaeerKca-
说明：
1-—外壳；
2-透光罩；
3—外壳；
4安装连接件；
4.3型号
一直流电源：
LED光源：
透镜。
S000000008m
图2透射型桥梁护栏LED照明灯具组成示意图灯具产品型号命名应符合JT/T939.1—2014中4.3.1的要求。5技术要求
5.1适用条件
5.1.1安装环境：户外。
5.1.2相对湿度：不大于98%。
5.1.3环境温度：
a）S2型：-5℃~55℃；
A型-20℃~55℃；
B型：-40℃~50℃。
5.2材料
JT/T939.4——2020
5.2.1外壳、机架等结构件应在保证结构稳定的条件下，采用符合国家相关标准的轻质材料。5.2.2发光二极管芯片在焊盘温度（T。）为85℃时的使用寿命应不小于50000h，其他电子元器件的平均无故障时间（MTBF）应不小于30000h。5.2.3透光罩应采用钢化玻璃或塑料材料，应具有良好的温度适应性相耐腐蚀性，透必率应达到86%以上。。、发光等素格半回,表而采用地光、化成波展处理,关(JT5.3结构尺寸
5.3.1灯具宜为可拆装式模块化结构，方便部件拆卸和更换。灯具外壳边框与发光单元的距离应符合视觉美学要求。5.3.2
5.4外观
应符合JT/T939.1—2014中5.4的要求3
-rKaeerKa-
JT/T939.4—2020
5.5结温
应符合JT/T939.1—2014中5.7的要求。5.6
显色指数
一般显色指数应不小于70。
5.7工作电压
灯具应采用直流供电驱动，电压应不高于36V。5.8功率允差
在额定工作条件下，灯具实测功率与标称额定功率的误差应小于±10%。相关色温
灯具在额定工作条件下的相关色温不宜超过5000K，且满足表1相关色温的要求。表1相关色温目标值和色品坐标容差范围容差范围
名义值（K）
目标值（K）
2.700±145
3.045±175
3465±245
3985±275
边界点名称
中心点
右上点
左上点
左下点
右下点
中心点
右上点
左上点
左下点
右下点
中心点
右上点
左上点
左下点
右下点
中心点
右上点
左上点
左下点
右下点
-rrKaeerKca-
边界点色品坐标
名义值（K）
初始光通量
目标值(K)
4503±243
5028±283
表1（续）
边界点名称
中心点
右上点
左上点
左下点
右下点
中心点
右上点
左上点
左下点
右下点
灯具的初始光通量应不小于标称额定光通量5.11
光通量维持率
灯具经老化试验后，其光通量维持率应符合表2的规定表2
老化时间\(h）
容差范围
JT/T939.4-—2020
边界点色品坐标
桥梁护栏LED照明灯具光通量维持率光通量维持率（%）
“老化时间包括灯具老炼试验的1000h。5.12
初始光效
灯具的初始光效应不小于90lm/W，根据灯具色温的不同可将初始光效分为三级，详见表3。表3
注：A为额定相关色温，
A≤3500K
irKaeeiKca-
初始纯效
S96KJT/T939.4—2020
5.13机械力学性能
应符合JT/T939.1—2014中5.11的要求，5.14环境适应性能
应符合JT/T939.1—2014中5.14的要求。5.15功能要求
5.15.1灯具应具备短路、断路保护功能，在回路发生短路、断路的情况下可自动切断该回路供电。5.15.2调光型灯具应设置控制信号接收端，可随控制信号的变化而调节发光亮度5.16灯具寿命
灯具的有效寿命不应低于40000h，平均寿命不应低于50000h。5.17眩光限制
5.17.1灯具在垂直于行车方向的出光面应进行眩光控制，正常安装状态下，与垂直轴成90°方向上的发光强度应小于10cd/1000lm。
5.17.2灯具上射光通量比应不大于3%。5.18外壳防护等级
灯具外壳防护等级为IP66。
5.19配光要求
5.19.1不超过50%的发光单元失效时，灯具照明范围不应减小，失效前后灯具在不同角度的光强变化率差值不宜超过10%。
5.19.2灯具配光分布应满足桥梁照明特点，根据车道数量和布灯方式的不同，灯具配光宜满足表4的空间光强分布要求。
表4桥梁护栏LED照明灯具配光要求配光类型
配光曲线图
C0-C180
--C90-C270
-nKaeerKca-
使用范围
买侧布灯照明2
~2车道/
道~4车道
配光类型
6试验方法
6.1一般规定
配光曲线图
C0-C180
表4（续）
---C90-C270
-C0-C180
.·C90-C270
C0-C180
-.--C90-C270
6.1.1测试开始前，需对被测试灯具产品进行1000h的老炼试验JT/T939.4——2020
使用范围
单侧布灯照明3车道，
双侧布灯照明5车道~6车道
单侧布灯照明1车道~2车道/
双侧布灯照明2车道~4车道
双侧布灯照明2车道~3车道；
顺光照明
光电参数测量应在环境温度25℃±1℃，相对湿度50%±15%无对流风的环境中进行，月测试前产品需至少稳定工作30min达到热平衡。6.1.3寿命试验、老炼试验和老化试验环境温度为25℃±3℃，应保证照明产品周围的气流是由该产品所造成的正常对流气流，不允许有照明产品的振动和冲击，按照燃点11.5h、关断0.5h循环工作，关7
-rKaeerKca-
JT/T939.4—2020
断时间不计人试验时间。
6.2材料
按JT/T939.1—2014中6.3的规定执行6.3结构尺寸
按JT/T939.1—2014中6.4的规定执行6.4外观
按JT/T939.1-2014中6.5的规定执行。6.5灯具结温
按JT/T939.1—2014中6.8的规定执行。6.6显色指数
按JT/T939.1—2014中6.9的规定执行。6.7工作电压和功率允差下载标准就来标准下载网
在额定工作条件下，将精度1.0级的功率计串联接人灯具供电线路测量灯具功率。6.8相关色温
按GB/T7922的规定执行。
6.9初始光通量
灯具的光通量应采用分布式光度计按GB/T9468—2008中5.3的规定执行。6.10光通量维持率
灯具光通量测试方法同6.9，按表2中规定的时间分别进行测试，测试结果与初始光通量之比为该时间的光通量维持率。
6.11初始光效
测试方法同6.7和6.9
6.12机械力学性能
按JT/T939.1—2014中6.11的规定执行。6.13环境适应性能
按JT/T939.1—2014中6.14的规定执行6.14功能要求
按JT/T939.1—2014中6.15的规定执行。6.15灯具寿命
灯具产品的寿命测试应在6.1.3规定的条件下进行，L70（h）为单一灯具有效寿命，灯具平均寿命8
-rKaeerKca-
JT/T939.4-—2020
试验的相同灯具样本量不少于10只，超过50%的灯具达到有效寿命的时间即为该类灯具平均寿命6.16眩光限制
在灯具实际安装状态下，按GB/T 9468的规定执行。外壳防护等级
按GB/T4208的规定执行。
3配光要求
灯具配光要求应采用分布式光度计，按GB/T9468的规定执行7
检验规则
检验分类与检验项目
灯具的检验分为型式检验和出厂检验，检验项目见表5，表5
项目名称
结构尺寸
显色指数
工作电压
功率允差
相关色温
初始光通量
光通量维持率
初始光效
机械力学性能
环境适应性能
功能要求
灯具寿命
眩光限制
外壳防护等级
配光要求
技术要求
注：“+\为检验项目，“-”为不检验项目7.1.2
检验项目
试验方法
凡有下列情况之一时，应进行型式检验：新产品试制定型鉴定或老产品转厂生产时；型式检验
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：HiiKaeeiKAca-
出厂检验
