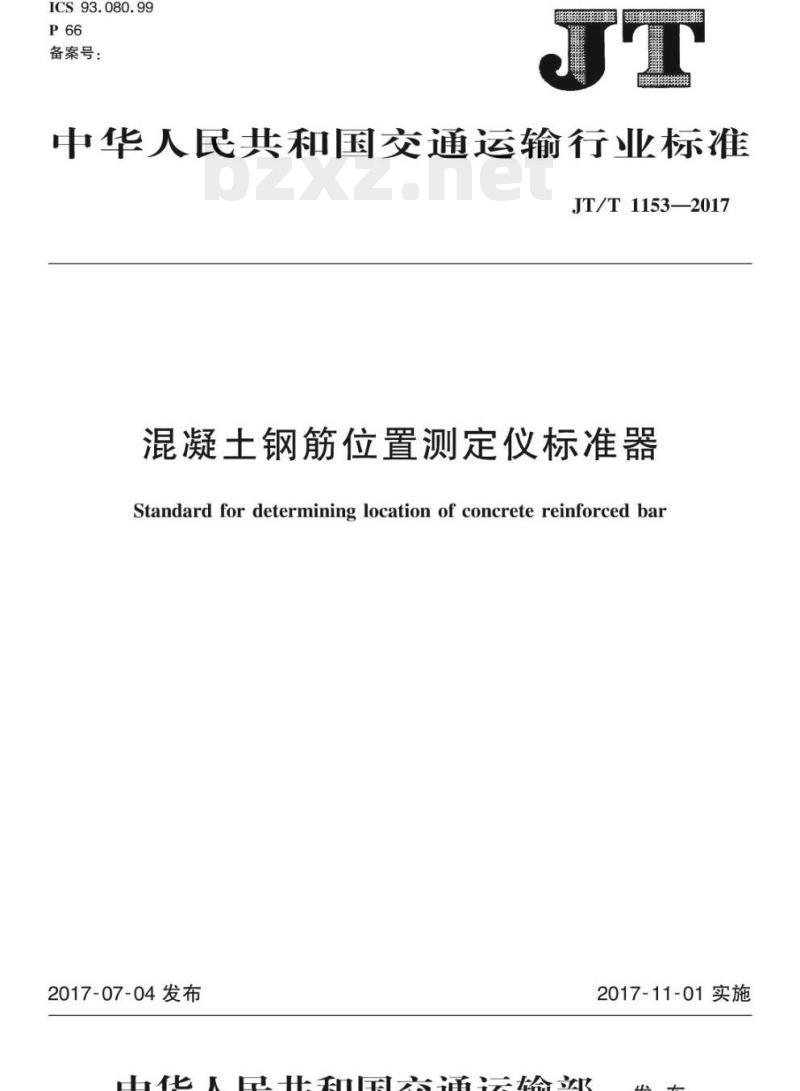

中华人民共和国交通运输行业标准JT/T1153—2017
混凝土钢筋位置测定仪标准器
Standard for determininglocation of concrete reinforced bar2017-07-04发布
中华人民共和国交通运输部
2017-11-01实施

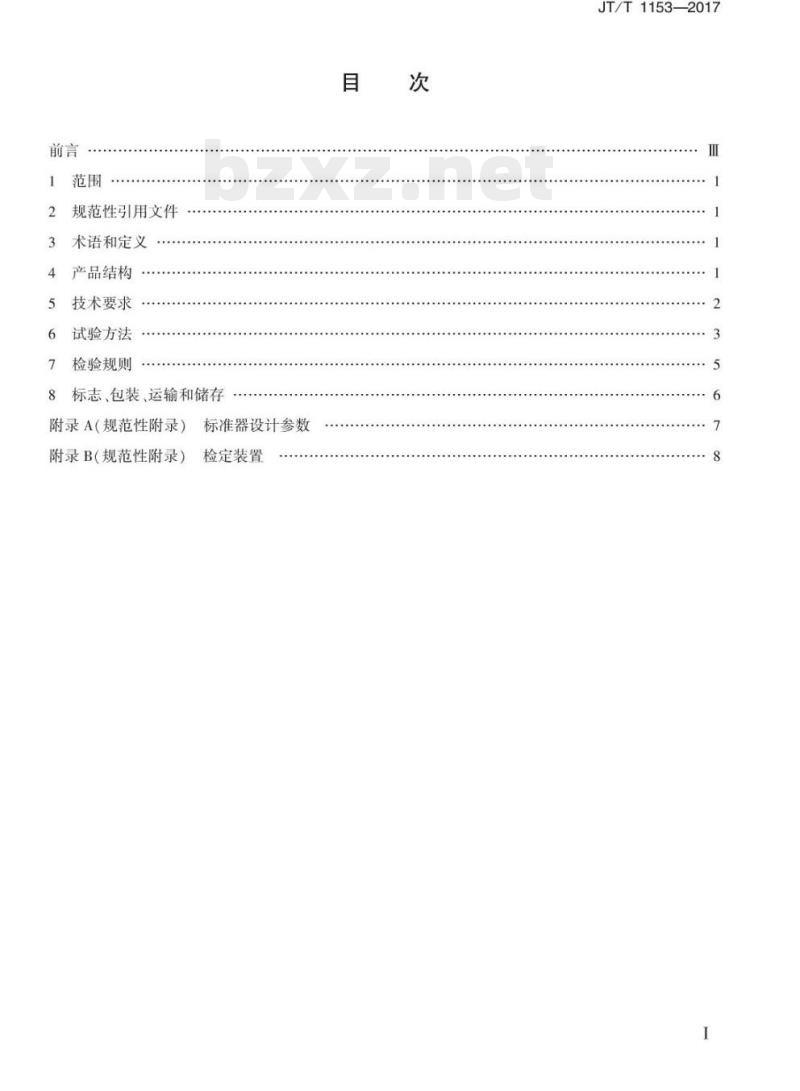

规范性引用文件
术语和定义
产品结构
技术要求
试验方法
检验规则
标志、包装、运输和储存
附录A（规范性附录）
附录B（规范性附录）
标准器设计参数
检定装置
JT/T1153—2017
riKaeeiKAca=

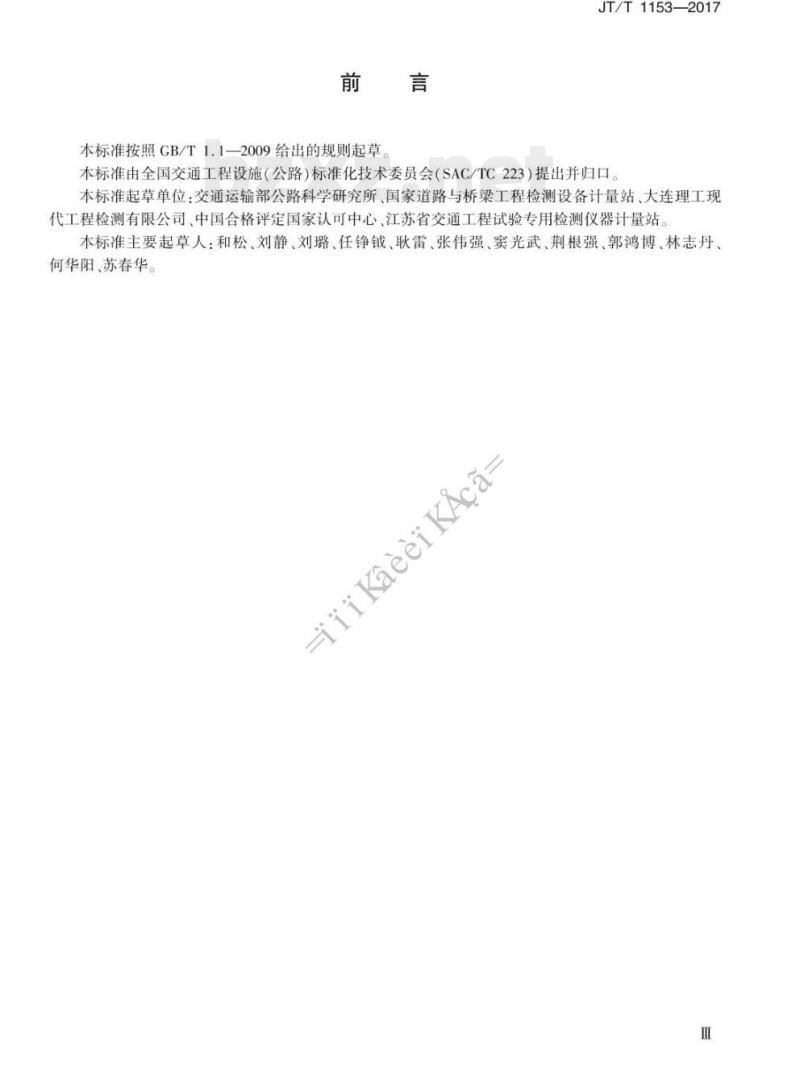

本标准按照CB/T1.1-2009给出的规则起草JT/T11532017
本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通运输部公路科学研究所、国家道路与桥梁工程检测设备计量站、大连理工现代工程检测有限公司、中国合格评定国家认可中心、江苏省交通工程试验专用检测仪器计量站本标准主要起草人：和松、刘静、刘璐、任钱、耿雷、张伟强、窦光武、荆根强、郭鸿博、林志丹何华阳、苏春华。
riKaeerKAca

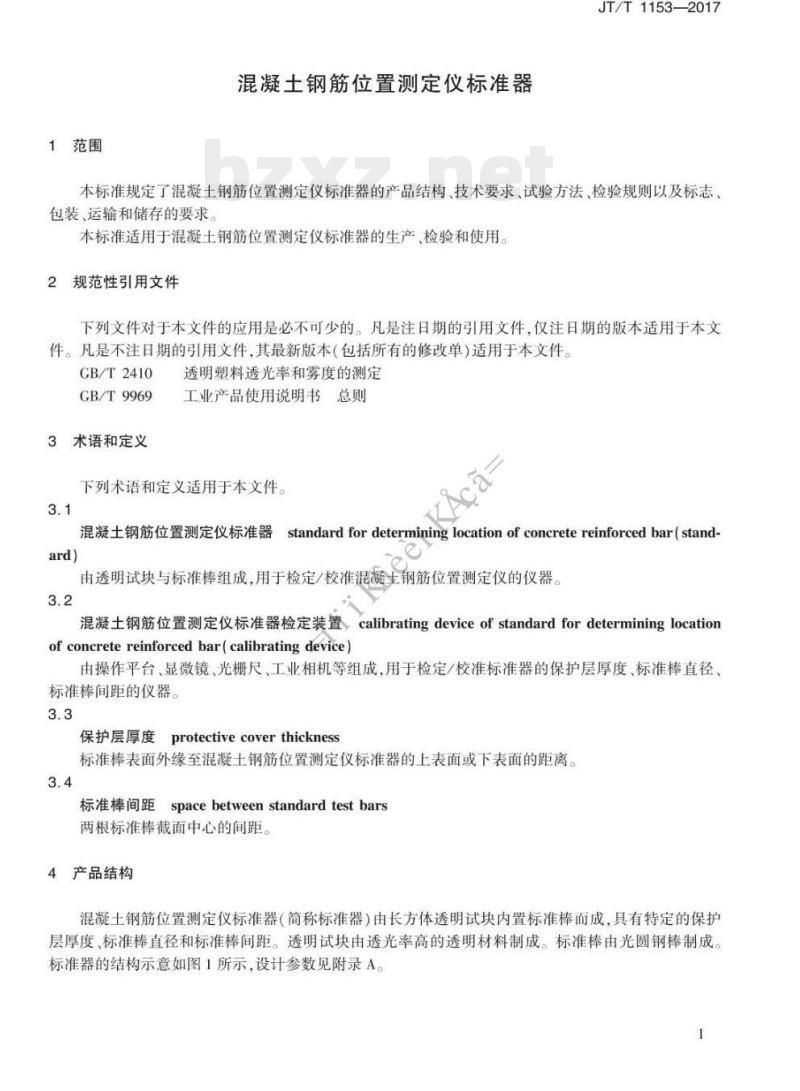

1范围
混凝土钢筋位置测定仪标准器
JT/T1153—2017
本标准规定了混凝土钢筋位置测定仪标准器的产品结构、技术要求，试验方法、检验规则以及标志、包装、运输和储存的要求。
本标准适用于混凝土钢筋位置测定仪标准器的生产、检验和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件其最新版本（包括所有的修改单）适用干本文件GB/T2410
GB/T9969
3术语和定义
透明塑料透光率和雾度的测定
工业产品使用说明书总则
下列术语和定义适用于本文件。Aca
混凝土钢筋位置测定仪标准器standardfordetermininglocationofconcretereinforcedbar（stand+e
由透明试块与标准棒组成，用于检定/校准混凝土钢筋位置测定仪的仪器。混凝土钢筋位置测定仪标准器检定装置calibratingdeviceofstandardfordetermininglocationofconcretereinforcedbar(calibratingdevice）由操作平台、显微镜、光栅尺、工业相机等组成，用于检定/校准标准器的保护层厚度、标准棒直径标准棒间距的仪器。
protectivecoverthickness
保护层厚度
标准棒表面外缘至混凝土钢筋位置测定仪标准器的上表面或下表面的距离。3.4
spacebetweenstandardtestbars标准棒间距
两根标准棒截面中心的间距。
4产品结构
混凝土钢筋位置测定仪标准器（简称标准器）由长方体透明试块内置标准棒而成，具有特定的保护层厚度标准棒直径和标准棒间距。透明试块由透光率高的透明材料制成。标准棒由光圆钢棒制成。标准器的结构示意如图1所示，设计参数见附录A。1
JT/T1153—2017
说明：
标准棒；
透明试块
标准棒间距
图1标准器结构示意图
5技术要求
5.1外观
标准器应洁净、透光性强，表面平滑，标准棒表面无锈蚀。HiiKaee
5.2总透光率
总透光率应不少于91%。
5.3尺寸
标准器的长度应为250mm，最大允许误差应为±1mm。标准器的宽度应为（198~322）mm，最大允许误差应为±1mm标准器的高度应为（53~167）mm，最大允许误差应为±1mm。5.4量值
标准器量值的示值误差应满足表1的要求。表1标准器量值的示值误差
保护层厚度
标准棒直径
标准棒间距
10.0~80.0
100.0~200.0
上保护层厚度
下保护层厚度
单位为毫米
示值误差
6试验方法
试验条件
环境温度为（23±2）℃。
6.1.2环境湿度为不大于85%RH。6.1.3
试验应在无粉尘、无振动、无电磁干扰、无腐蚀性气体的室内进行。6.2
仪器设备
雾度计或分光度计应符合CB/T2410的规定游标卡尺的测量范围应为(0~1000）mm，分度值应不大于0.02mm。6.2.2
混凝土钢筋位置测定仪标准检定装置（简称检定装置）见附录A。6.2.3
6.3外观
采用自测检香外观，结果应符合5.1的要求。6.4总透光率
按照CB/T2410的规定进行测定，结果应符合5.2的要求。6.5尺寸
JT/T1153—2017
用游标卡尺分别沿长，宽、高3个方向等间隔各取3点分别测量1次，取各方向3点测量的算数平均值作为标准器的长度、宽度、高度。测量结果应分别符合5.3.1.5.3.25.3.3的要求。iiKaee
6.6量值
保护层厚度示值误差
保护层厚度示值误差试验步骤如下入将标准器安装于检定装置的载物台上，用显微镜目镜对准标准器的左测试面或右测试面；a）
打开显微镜，选择合适的物镜放大倍数，调整目镜使标准器的边界成像清晰：b）
开启工业照相机与数据采集装置的图像采集软件；将显微镜的十字丝对准标准器的边界后，开启光栅尺数显装置，记录此时光栅尺的示值为C；d)
滑轨移动至显微镜的十字丝与标准棒的边界第一次重合，停止滑轨移动，记录此时光栅尺的e)
示值为C；
采用式（1）计算保护层厚度的测试值：C,=C-C
式中：C一保护层厚度的测试值，单位为毫米（mm）；C标准棒边界的测试值，单位为毫米（mm）；C一标准器边界的测试值，单位为毫米（mm）。g）采用式（2）计算保护层厚度的示值误差：AC=C-0
式中：AC一保护层厚度的示值误差，单位为毫米（mm）；C一保护层厚度的标称值，单位为毫米（mm）。(1)
h）在标准器同一边界上选取3个不同的测点，重复步骤d）~g），分别计算3个测点的示值误差，3
JT/T1153—2017
其最大值应符合表1规定。
标准棒直径示值误差
标准棒直径示值误差试验步骤如下：a）将标准器安装于检定装置的载物台上，显微镜目镜对准标准器的上测试面或下测试面；b)
打开显微镜，选择合适的物镜放大倍数，调整目镜使标准器的边界成像清晰；c）
开启工业照相机与数据采集装置的图像采集软件；d)
显微镜的十字丝对准其中一根标准棒左边界时，开启光栅尺数显装置，记录此时光栅尺的示值为D.；
滑轨移动，当显微镜的十字丝与标准棒右边界重合时，停止滑轨移动，记录此时光栅尺的示值e
为D；
采用式（3）计算标准棒的测试值：D=D-D
式中：D标准棒直径的测试值，单位为毫米（mm）；D——标准棒右边界的测试值，单位为毫米（mm）；D—标准棒左边界的测试值，单位为毫米（mm）。采用式（4）计算标准棒直径的示值误差：g）
AD=D-D
式中：AD——标准棒的示值误差，单位为毫米（mm）；D一标准棒直径的标称值，单位为毫米（mm）2
h）在两根标准棒上各选取3个不同的测点，重复步骤d）~g），分别计算6个测点的示值误差，Kaeeik
其最大值应符合表1规定。
标准棒间距示值误差
标准棒间距示值误差试验步骤如下：重复6.6.2中a）~c)的步骤；
显微镜的十字丝对准第一根标准棒左边界时，开启光栅尺数显装置，记录此时光栅尺的示值为L：
滑轨移动，当显微镜十字丝与第一根标准棒右边界重合时，停止滑轨移动，记录此时光栅尺的示值为Lb；
继续移动滑轨，显微镜的十字丝与第二根标准棒的左边界重合时，停止滑轨移动，记录此时光栅尺的示值为Lz.；
继续移动滑轨，显微镜的十字丝与第二根标准棒的右边界重合时，停止滑轨移动，记录此时光e
栅尺的示值为L2b；
采用式（5）计算标准棒间距的测试值：Lh-L
L2h-L2
+(Lh-L) +
式中：L一标准棒间距的测试值，单位为毫米（mm）；-第一根标准棒右边界测试值，单位为毫米（mm）；L
L——第一根标准棒左边界测试值，单位为毫米(mm）；Lz第二根标准棒左边界测试值，单位为毫米（mm）；Lzh一第二根标准棒右边界测试值，单位为毫米（mm）。g）采用式（6)计算标准棒间距的示值误差：4
AL=L-L
式中：AL-
一标准棒间距的示值误差，单位为毫米（mm）：L
标准棒间距的标称值，单位为毫米（mm）。JT/T1153—2017
h）在标准棒上选取3个不同的测点，重复步骤b）～g），分别计算标准棒间距的示值误差，其最大值应符合表1规定。
检验规则
检验类型
检验分为型式检验和出厂检验。有下列情况之一应进行型式检验：新投产示值或转厂生产时；
产品正式生产后其结构、材料、工艺有较大改变，可能影响产品性能时：正常生产时，定期或积累一定产量后；产品长期停产，恢复生产时；
质量监督机构或行业部门提出型式检验要求时。检验项目
检验项目见表2。
项目名称
总透光率
标准器的长度
标准器的宽度
标准器的高度
保护层厚度示值误差
标准棒直径示值误差
标准棒间距示值误差
注：“+”表示必检项目，“”表示免检项目。7.3组批与抽样
检验项
技术要求
试验方法
型式检验
出厂检验
对于型式检验分为批量不大于16个和大于16个两种，当批量不大于16个时，抽取2个：批量大于16个时，抽取不少于4个。
7.3.2对于出厂检验，每个标准器均应进行检验。7.4判定规则
7.4.1对于型式检验，抽样产品若有任一项不合格则加倍抽取，仍有任一项不合格的.判定该批产品不合格。
7.4.2对于出厂检验.任一项不合格，则判定出厂检验不合格。5
JT/T1153
8标志、包装、运输和储存
8.1标志
在标准器的明显位置应有固定标志，标志上的字应清晰，并标识下述内容：a）产品名称、型号、编号；
b）标称保护层厚度、标准棒直径和标准棒间距。8.2包装
每个标准器应独立包装，包装应保证搬运过程中不被损坏，避免表面出现划痕8.2.2
包装箱内应附有产品合格证与必要的装箱清单，包装箱应符合GB/T9969的要求8.3运输
运输过程中应避免撞击、挤压，防止机械性损伤。8.4储存
标准器应储存在干燥、防光照的室内。iiKaeeiKAca
标准器的设计参数见表A.1。
标准棒
标准棒
上保护层
附录A
（规范性附录）
标准器设计参数
下保护层
标准器设计参数
左侧标准棒
至标准器
左边缘的距离
右侧标准棒
至标准器
右边缘的距离
iikaeeik
标准器
JT/T1153—2017
单位为毫米
标准器
标准器
JT/T1153—2017
附录B下载标准就来标准下载网
（规范性附录）
检定装置
检定装置示意如图B.1所示，具体要求如下：a）操作平台应平整、稳定；
b）光栅尺的测量范围应为（0~1000）mm，分辨力应不大于1μm。a
iKaeeiK
说明：
操作平台：
工业照相机：
光栅尺；
一载物台；
显微镜；
滑轨；
光栅尺数显装置；
数据采集装置。
检定装置示意图
