【交通行业标准(JT)】 公路隧道通风照明设计规范(附条文说明)

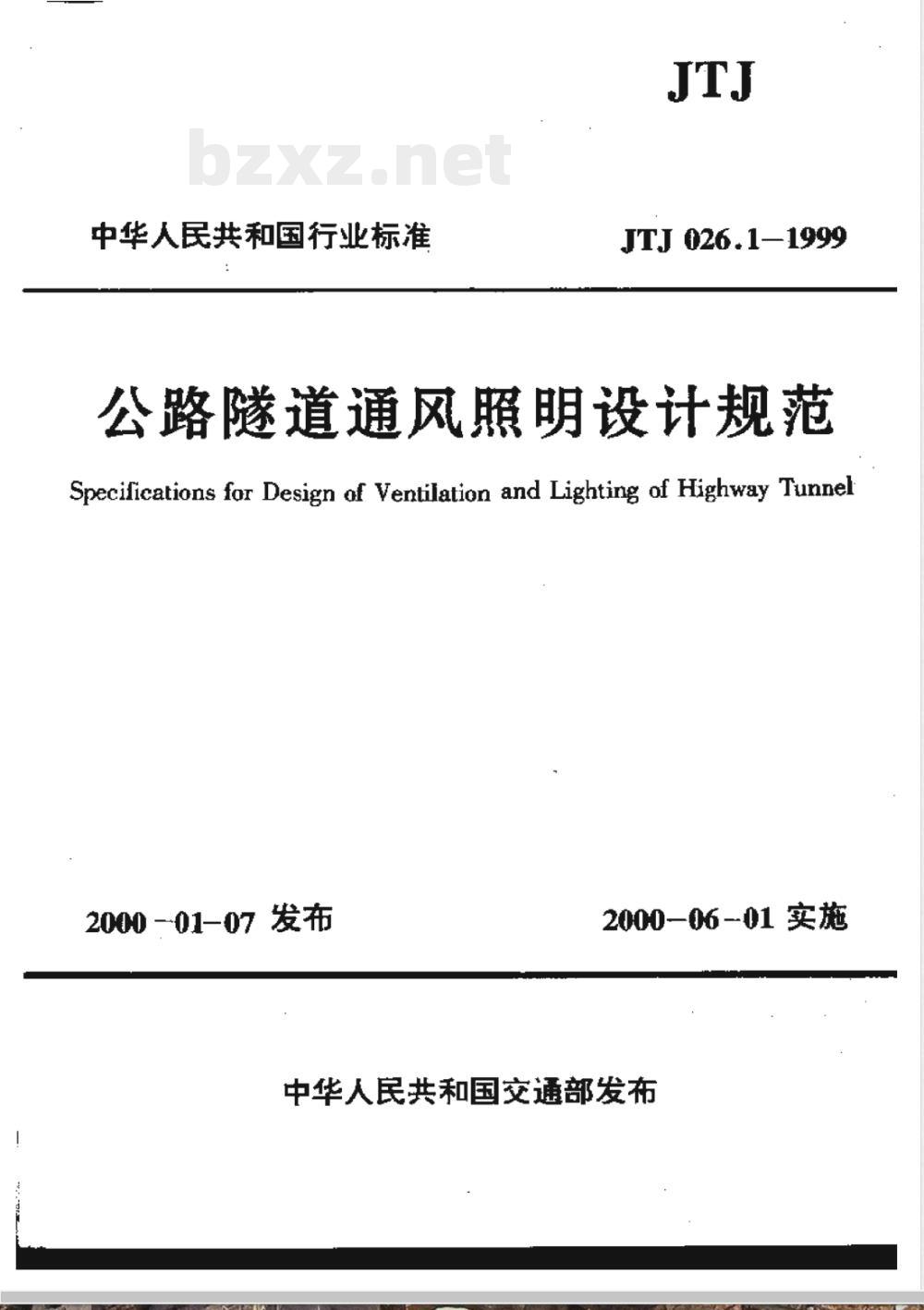

中华人民共和国行业标准
JTJ 026.1-1999
公路隧道通风照明设计规范
Specifications for Design of Ventilation and Lighting of Highway Tunnel2000 -01-07 发布
2000—06-01 实施
中华人民共和国交通部发布

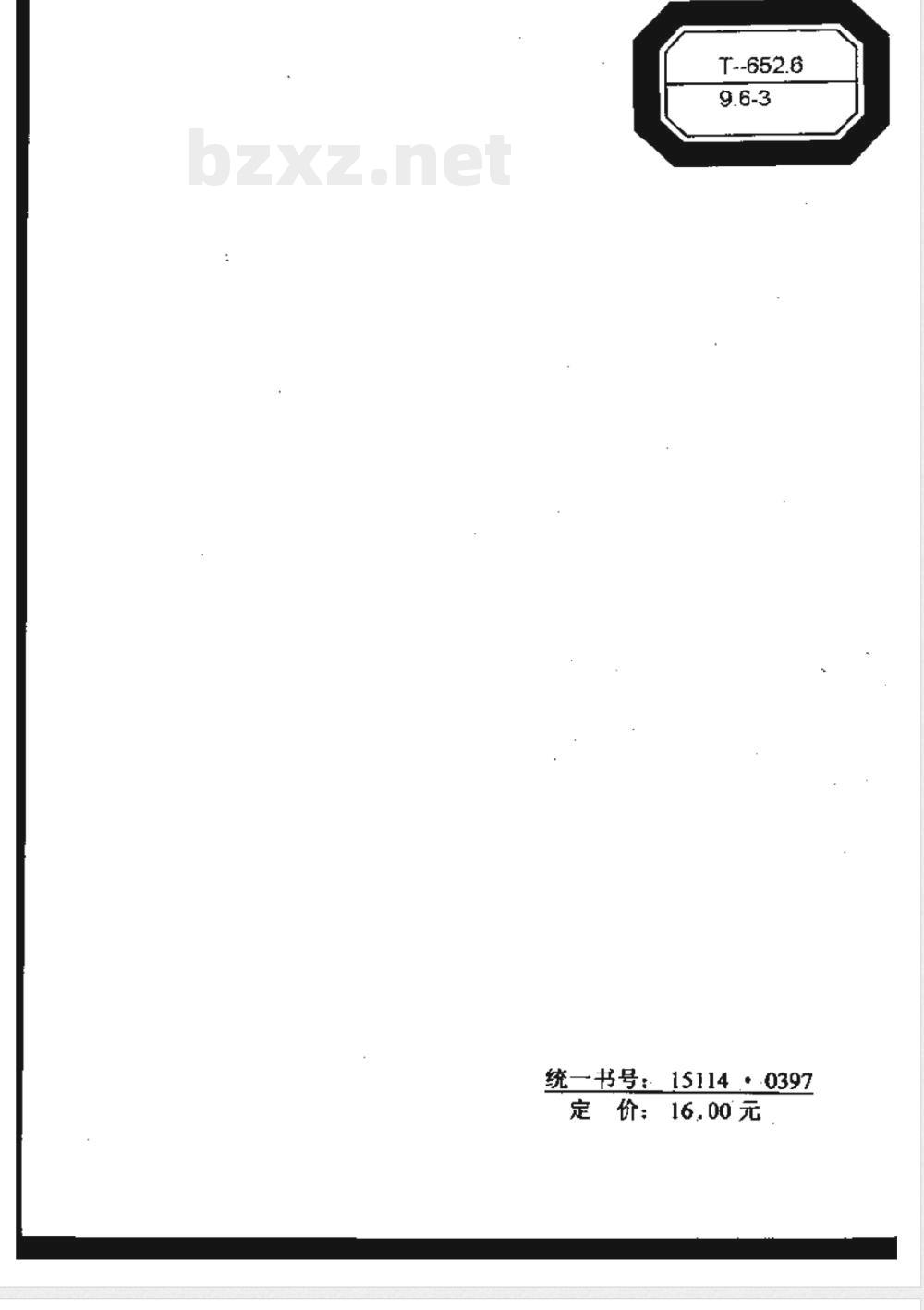

统一书号：：15114··0397
定价：16.00元

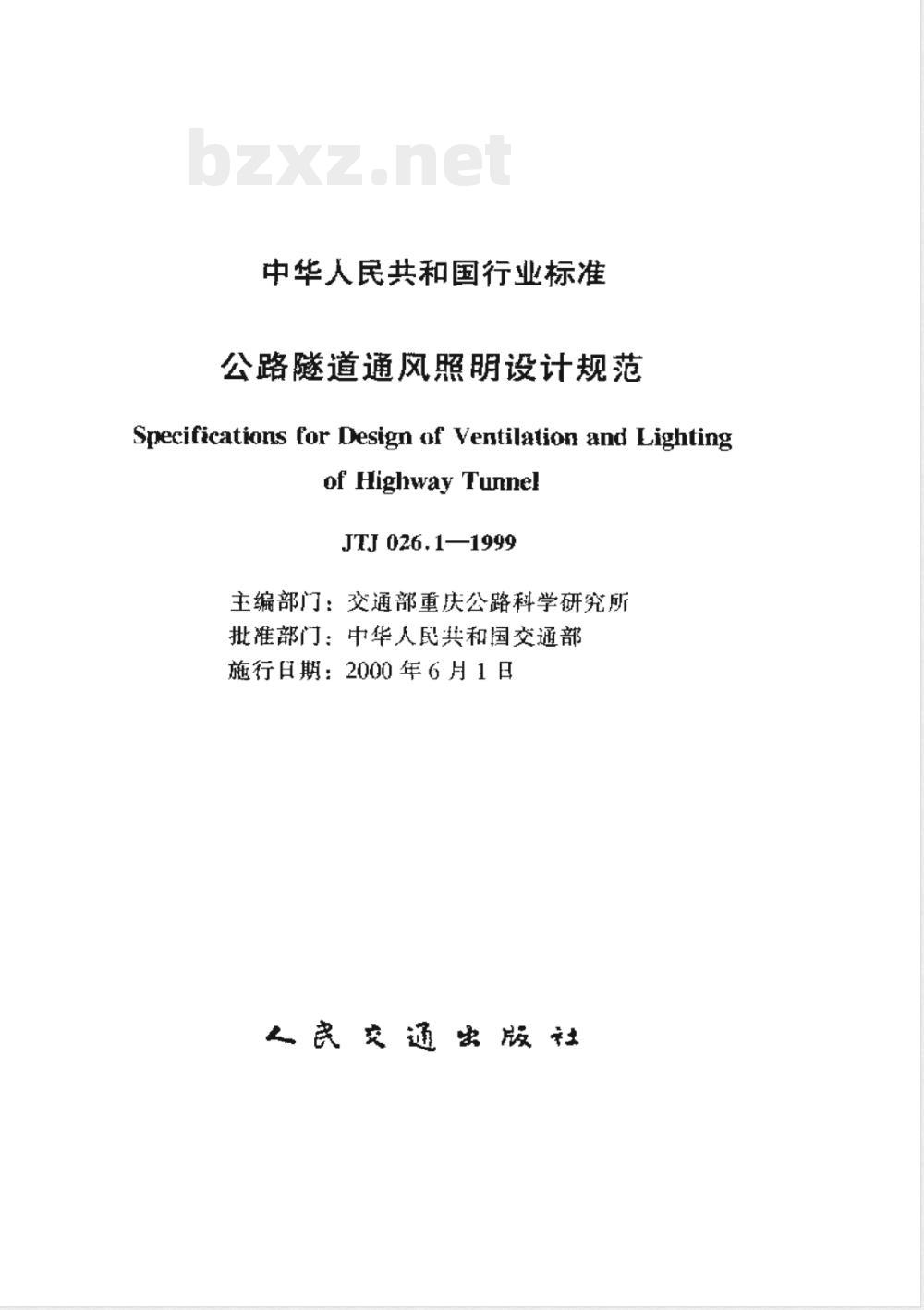

中华人民共和国行业标准
公路隧道通风照明设计规范
Specifications for Design of Ventilation and Lightingof Highway Tunnel
JTJ 026.1—1999
主编部门：交通部重庆公路科学研究所批部门：中华人民共和国交通部施行日期：2000年6月1日
大民交通出版社

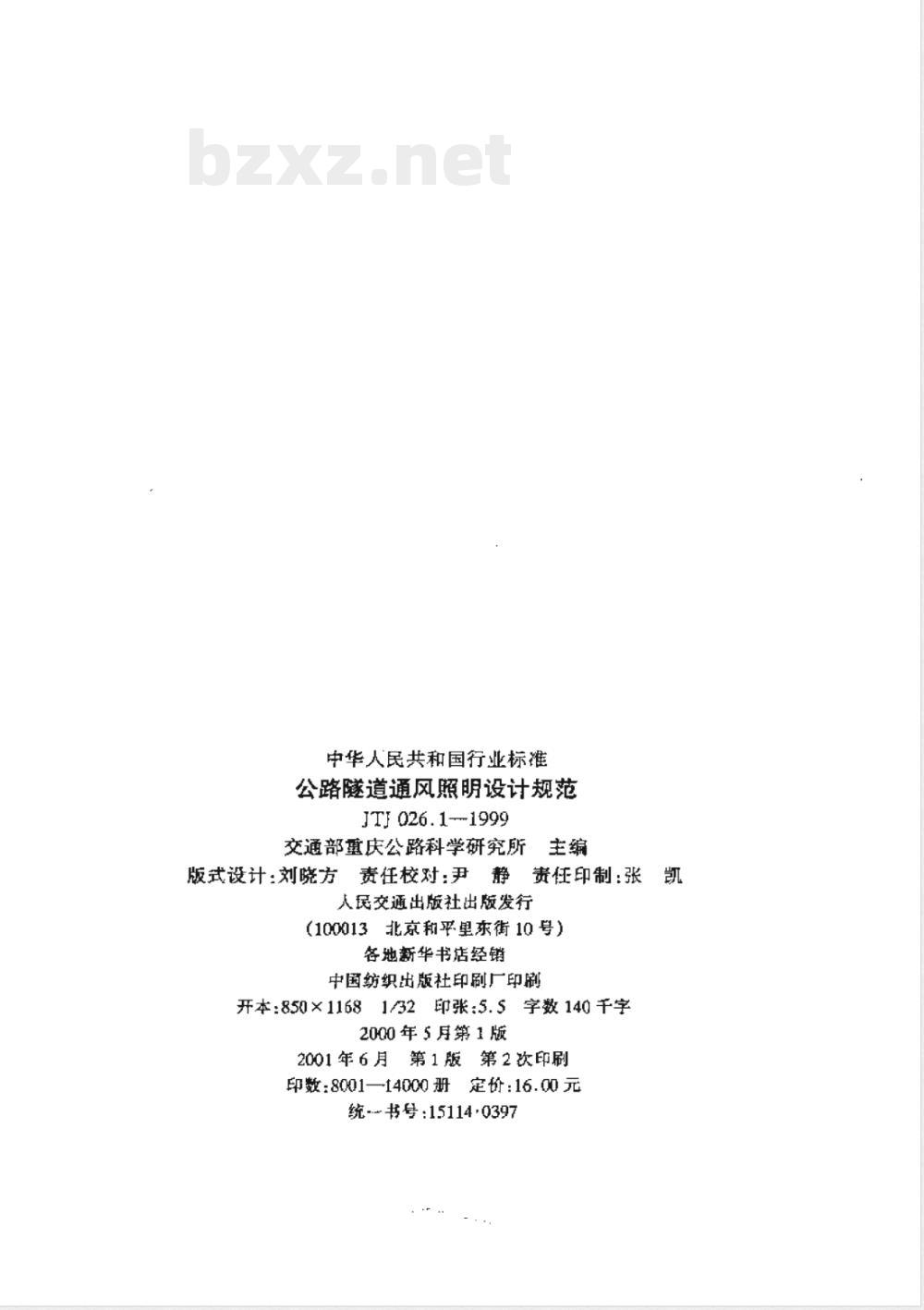

中华人民共和国行业标准
公路隧道通风照明设讨规范
JTI 026.1-1999
交通部重庆公路科学研究所
版式设计：刘晓方责任校对：尹静责任印制：张人民交通出版社出版发行
（100013北京和平里东街10号）各池新华书店经销
中国纺织出版社印刷厂印刷
开本：850×11681/32印张：5.5字数140千字2000年5月第1版
2001年6月第1版第2次印刷
印数：8001—14000册定价：16.00元统书号：15114·0397

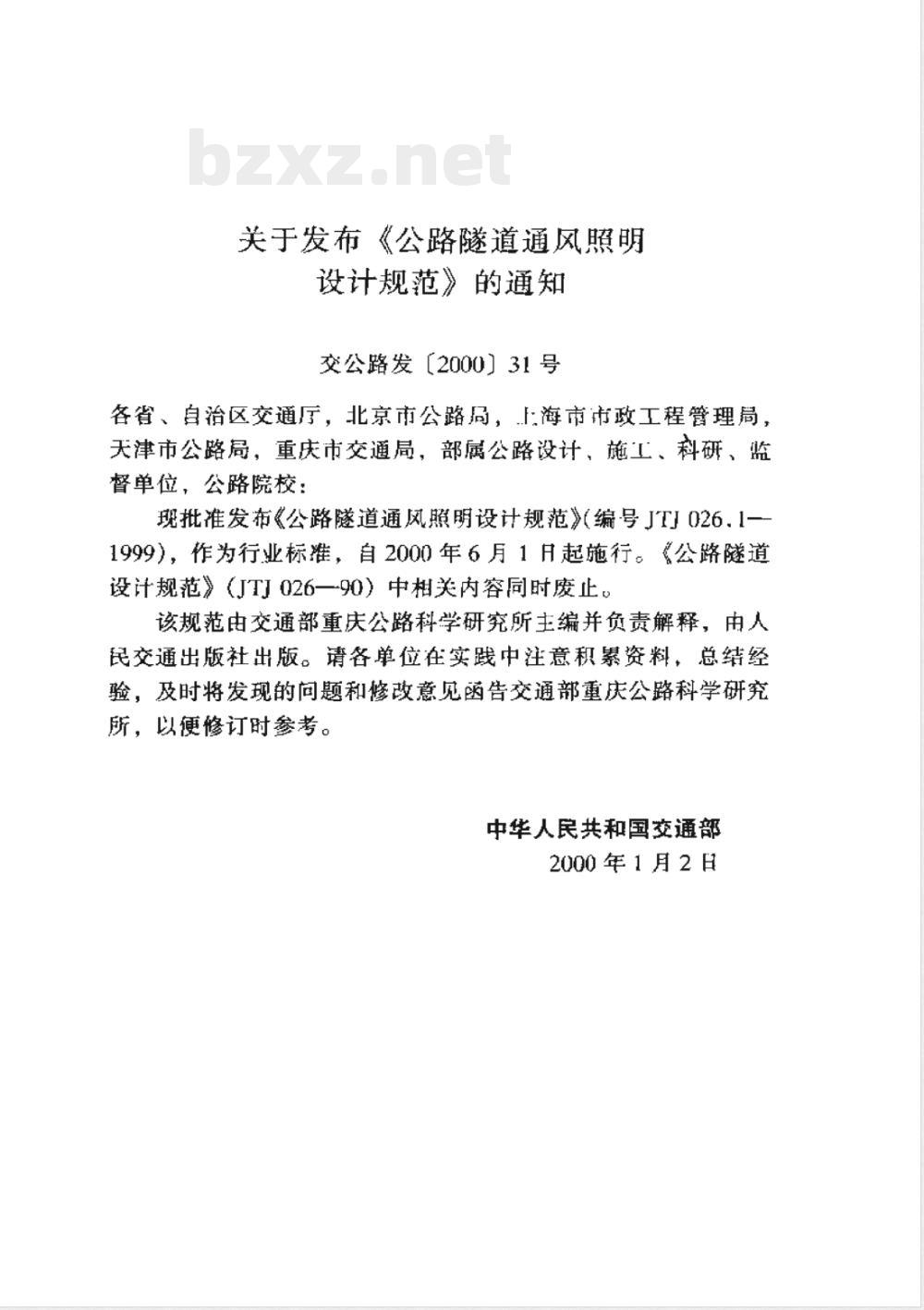

关于发布《公路隧道通风照明
设计规范》的通知
交公路发【2000】31号
各省、自治区交通厅，北京市公路局，海市市政工程管理高，天津市公路局，重庆市交通局，部属公路设计，施工、科研、监督单位，公路院校：
现批准发布《公路隧道通风照明设计规范》编号JTJ026.1一1999），作为行业标准，自2000年6月1月起施行。《公路隧道设计规范》（JTJ026一90）中相关内容同时废止该规范由交通部重庆公路科学研究所主编并负责解释，由人民交通出版社出版。请各单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见函告交通部重庆公路科学研究所，以便修订时参考。
中华人民共和国交通部
2000年1月2日
随着我国公路建设的发展，公路隧道建设规模及其技术需求越来越天，而公露的长隧道和特长隧道的营运通风照明有其特殊的要求，需要制定专门的设计规范。为此，交部以交公路发（94）1265号文下达了编制《公路隧道通风照明设计规范》的决定。根据该文通知，由交通部重庆公路科学研究所为工编单位，重庆交通学院为参编单位，并邀请有关技术专家，组成《公路隧道通风照明设计规范》编制组。在编制过程中，编制组对全国已建和在建的公路隧道进行了较广泛的调查研究，搜集并分析了大量设计文件、工程报告、营运管理报告以及有关流体力学和光学的应用科研成果等技术资料。考虑到我国公路隧道技术起步较晚，其经验和基础性工作不足，因此在我国经验的基础上文采用或借鉴了国外公路隧遂道的成功经验和先进技术。
本规范既采纳了新技术，新方法，又兼顾到较传统技术的存在；既考虑到随着汽车工业的发展其尾排污染下降的必然，文考虑到我国目前混合车辆排污仍然严重的实际情况。本规范的各条文规定，均以可靠的技术依据和较成熟的经验为基础，对于一些目前我国没有实践经验或不够成熟的技术内容，本规范没有纳入或仅作出原则性的规定。
本规范主要由总则、通风、照明三部分构成，内容包括通风规划、通风调查、通风方式、污染空气稀释标准、需风量、通风计算、风机选型与布置、风道、风机房与竖井凹扩散、通风运转控制、照明系统构成、洞外亮度与减光、隧道各照明段的长度与亮度、照明总均匀度与纵向均匀度、调光分级、光源与灯具、应急照明、灯具布置等。
本规范由交通部重庆公路科学研究所负责解释。为使本规范更能符合我国公路建设的实际情况，请各有关单位在执行过程中，将发现的问题和意见及时函告交通部重庆公路科学研究所（地址：重庆市南岸区五公里，邮编：400067)。主编单位：交通部重庆公路科学研究所藝编单位：重庆交通学院
主要起草人：蒋树屏郑汉璋刘伟王晓雯涂耘林勇
通风方式
污染空气的稀释标准
需风量
通风计算
风机的选型与布置·
风机房与通风井
火灾时的通风+
通风监控
一般规定·
中间段照明·
入口段照明
过渡段照明.
出口段照明
光源与灯具·
接近段的减光·
应急照明·
洞外引道照明
照明计算
附录A
隧道与风道的压力损失系数
附录B汽车正面投影面积与空气阻力系数附录℃
路面简化亮度系数
流体力学中常用单位及单位换算附录D
附录E
本规范用词说明
公路隧道通风照明设计规范条文说明总测
通风·
通风方式·
污染空气的稀释标准·
需风量·
通风计算
通风计算简例
简例1
简例2
简例3
简例4
简例5
简例6
射流风机纵向通风方式·
集中送入纵向通风方式
竖并送排式通风方式：
竖井送排式与射流风机组合通风方式.电吸尘机纵向通风方式·
横向通风方式
风机的选型与布置
风机房与通风井
火灾时的通风
通风监控：
-般规定Www.bzxZ.net
中间段照明
人口段照明
过渡段照明
出口段照明
光源与灯具
接近段的减光
照明计算
照明计算简例·
1.0.1为公路隧道通风与照明设计及营运管理提供技术谁则，特制定本规范。
1.0.2本规范适用于高速公路，-、.级公路的新建隧道和改建隧道，三、四级公路的新建隧道和改建隧道可参照执行。1.0.3本规范所采用的设计交通量为由远景设计年限年平均尽夜交通量换算的混合车高峰小时交通量；计算行车速度为洞内线形计算行车速度，一般不宜大于100km/h。1.0.4公路隧道的通风与照明应纳人隧道建设总体设计周密考虑，以保证隧道内安全行车和经济营运为宗旨，选择适宜的通风方式和照明方式。
1.0.5应根据公路等级、车道数、设计交通量、计算行车速度、车辆种类与排放量、隧道海拨高程、隧道所经路线及洞口附近的自然条件、隧道断面与平纵线形、洞内装饰情况等因素进行通风与照明设计。
1.心.6通风设施宜按近、远期交通量的变化分期设置，但应统一规划，一次设计。隧道由双向交通变更为单向交通时，应充分考虑机械通风的衔接。
1.0.7隧道通风设计可按下列顺序实施：1根据隧道长度和交通量，初步确定通风方式：2收集交通、气象、环境、地质、地形、地物等通风设计基础资料；
3根据有关调查资料尤其是车辆情况，计算需风量；4从安全、技术、经济等方面进行通风方式比较，选择最佳通风方式；
5计算通风压力、风量和风速等：1
