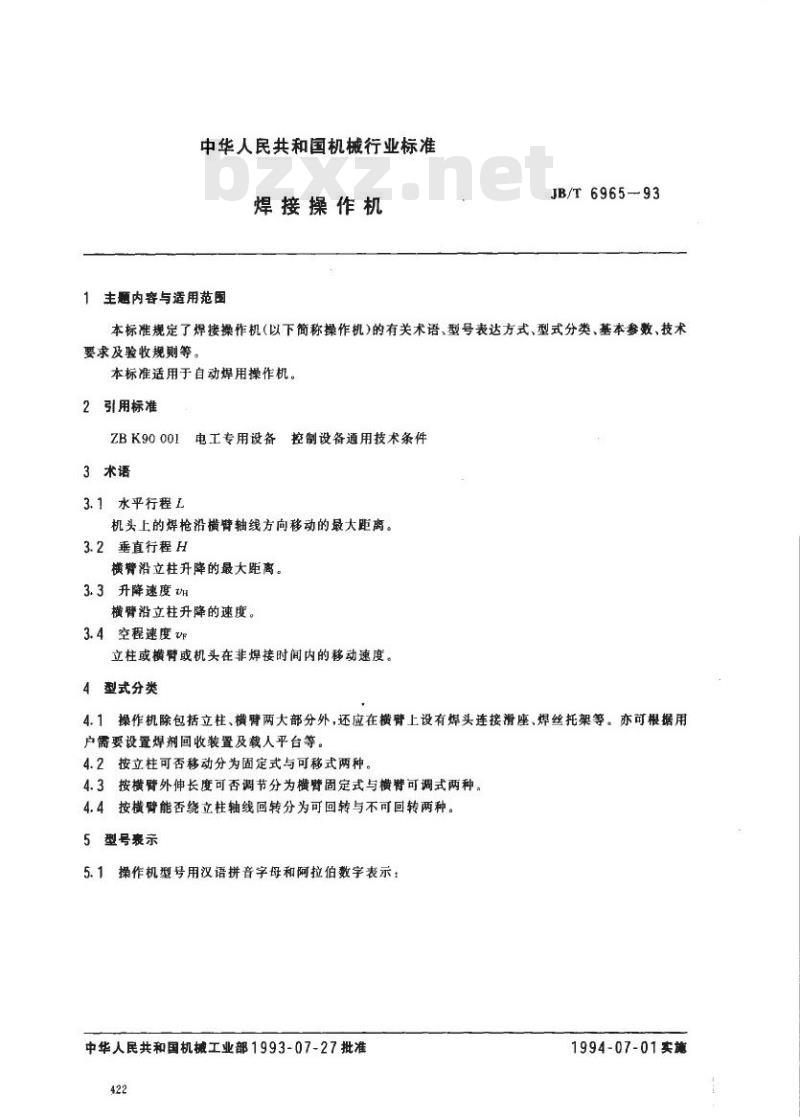

中华人民共和国机械行业标准
焊接操作机
1主题内容与适用范围
JB/T6965-93
本标准规定了焊接操作机（以下简称操作机)的有关术语、型号表达方式、型式分类、基本参数、技术要求及验收规则等。
本标准适用于自动焊用操作机。2引用标准bZxz.net
控制设备通用技术条件
ZBK90001T
电工专用设备：
3术语
3.1水平行程L
机头上的焊枪沿横臂轴线方向移动的最大距离。3.2垂直行程H
横臂沿立柱升降的最大距离。
3.3升降速度m
横臂沿立柱升降的速度。
3.4空程速度VF
立柱或横臂或机头在非焊接时间内的移动速度。4型式分类
4.1操作机除包括立柱、横臂两大部分外，还应在横臂上设有焊头连接滑座、焊丝托架等。亦可根据用户需要设置焊剂回收装置及裁人平台等。4.2按立柱可否移动分为固定式与可移式两种。4.3按横臂外伸长度可否调节分为横臂固定式与横臂可调式两种。4.4按横臂能否绕立柱轴线回转分为可回转与不可回转两种。5型号轰示
5.1操作机型号用汉语拼音字母和阿拉伯数字表示：中华人民共和国机械工业部1993-07-27批准422
1994-07-01卖施
JB/T6965--93
横臂回转代号(阿拉伯数字）
横臂调节代号（阿拉伯数字）
立柱移动代号（汉语拼音字母）垂直行程（单位，mm）
水平行程（单位，mm）
名称代号（汉语拼音字母）

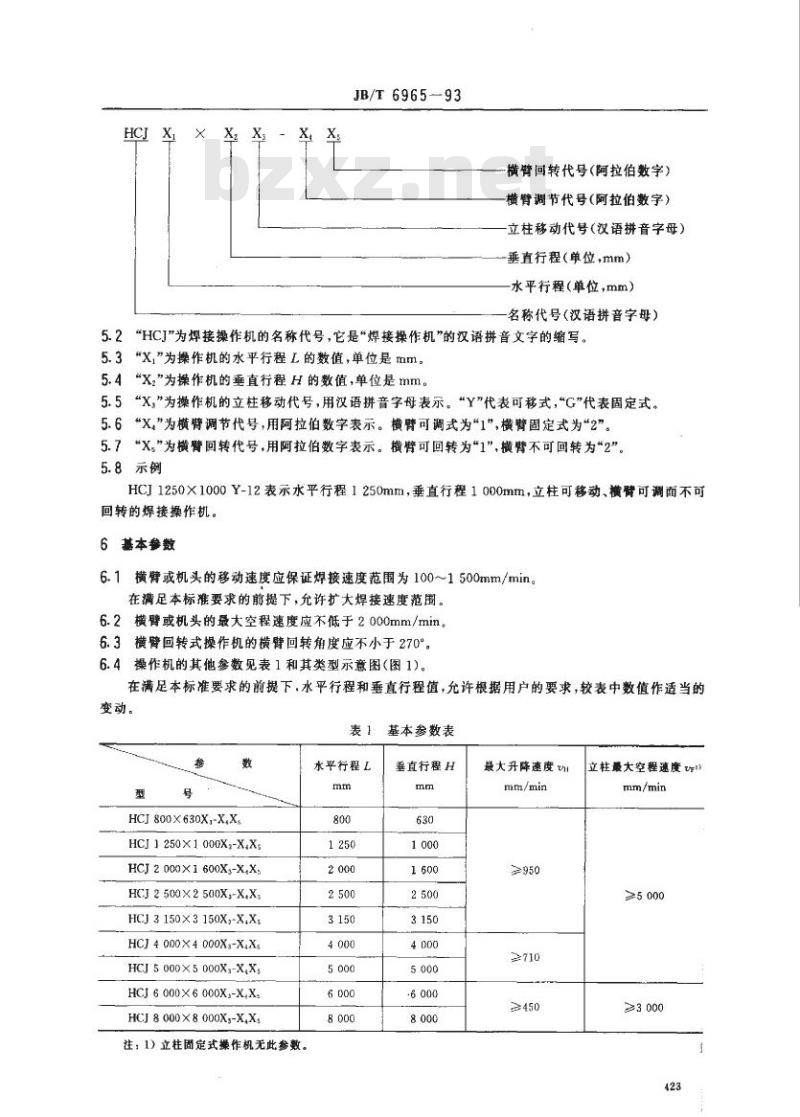

5.2“HC”为焊接操作机的名称代号，它是“焊接操作机”的汉语拼音文字的缩写。5.3“X,”为操作机的水平行程L的数值，单位是mm。5.4“X，\为操作机的垂直行程H的数值，单位是mm。5.5“X,\为操作机的立柱移动代号，用汉语拼音字母表示。“Y”代表可移式，\G”代表固定式。5.6“X,”为横臂调节代号，用阿拉伯数字表示。横臂可调式为“1”，横臂固定式为“2”。5.7“X，”为横臂回转代号，用阿拉伯数字表示。横臂可回转为1”，横臂不可回转为“2”。5.8示例
HCJ1250×1000Y-12表示水平行程1250mm，垂直行程1000mm，立柱可移动、横臂可调而不可回转的焊接操作机。
基本参数
6.1横臂或机头的移动速度应保证焊接速度范围为100～1500mm/min。在满足本标准要求的前提下，允许扩大焊接速度范固。6.2横臀或机头的最大空程速度应不低于2000mm/min。6.3横臂回转式操作机的横臂回转角度应不小于270°。6.4操作机的其他参数见表1和其类型示意图（图1)。在满足本标准要求的前提下，水平行程和垂直行程值，允许根据用户的要求，较表中数值作适当的变动。
HCJ 800X 630X,-X,Xs
HCJ 1 250 X1 000X,-X,X
HCJ 2000X1600X,-X,X,
HCJ2500X2500X,-X.X
HCJ3150×3150X,-X,X
HCJ 4 000X 4 000X--X,Xs
HCJ 5 000X 5 000X-X,X,
HCJ 6 000X 6 000X-X,X
HCJ 8 000X 8 000X-X,X
注：1）立柱固定式操作机无此参数。水平行程L
基本参数表
垂直行程H
-6 000
最大升降速度
mm/min
≥710
立柱最大空程速度
mm/min
≥5000
≥3000
7技术要求
，立柱贫健固定式
c.立柱可移横臂固定式
JB/T6965-93
b.立柱定横臂可调式
d.立柱可移横臂可调式

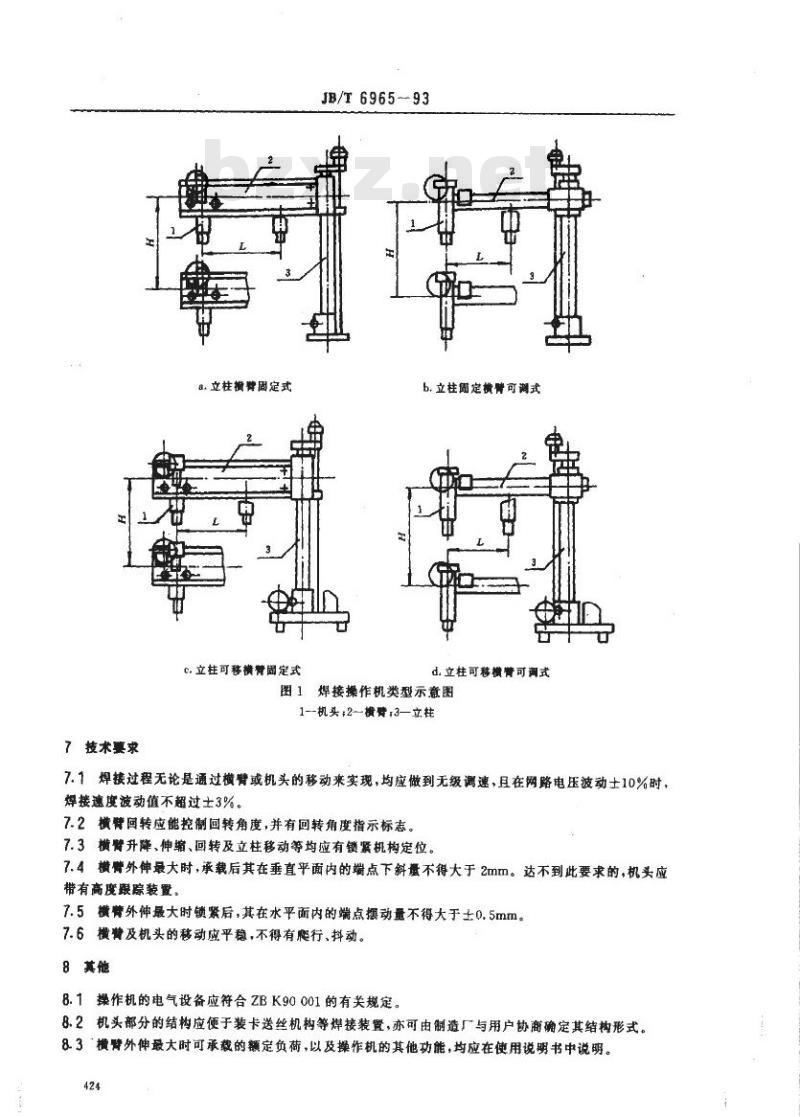

图1焊接操作机类型示意图
1机头+2—横臂：3—立柱
7.1焊接过程无论是通过横臂或机头的移动来实现，均应做到无级谢速，且在网路电压波动士10%时，焊接速度波动值不超过士3%。
7.2横臂回转应能控制回转角度，并有回转角度指示标志。7.3横臂升降、伸缩、回转及立柱移动等均应有锁紧机构定位。7.4横臂外伸最大时，承载后其在垂直平面内的端点下斜量不得大于2mm。达不到此要求的，机头应带有高度跟踪装置
7.5横臂外伸最大时锁紧后，其在水平面内的端点摆动量不得大于士0.5mm。7.6横臂及机头的移动应平稳，不得有爬行、抖动。8其他
8.1操作机的电气设备应符合ZBK90001的有关规定。8.2机头部分的结构应便于装卡送丝机构等焊接装置，亦可由制造厂与用户协商确定其结构形式。83横臂外伸最大时可承截的额定负荷，以及操作机的其他功能，均应在使用说明书中说明。424

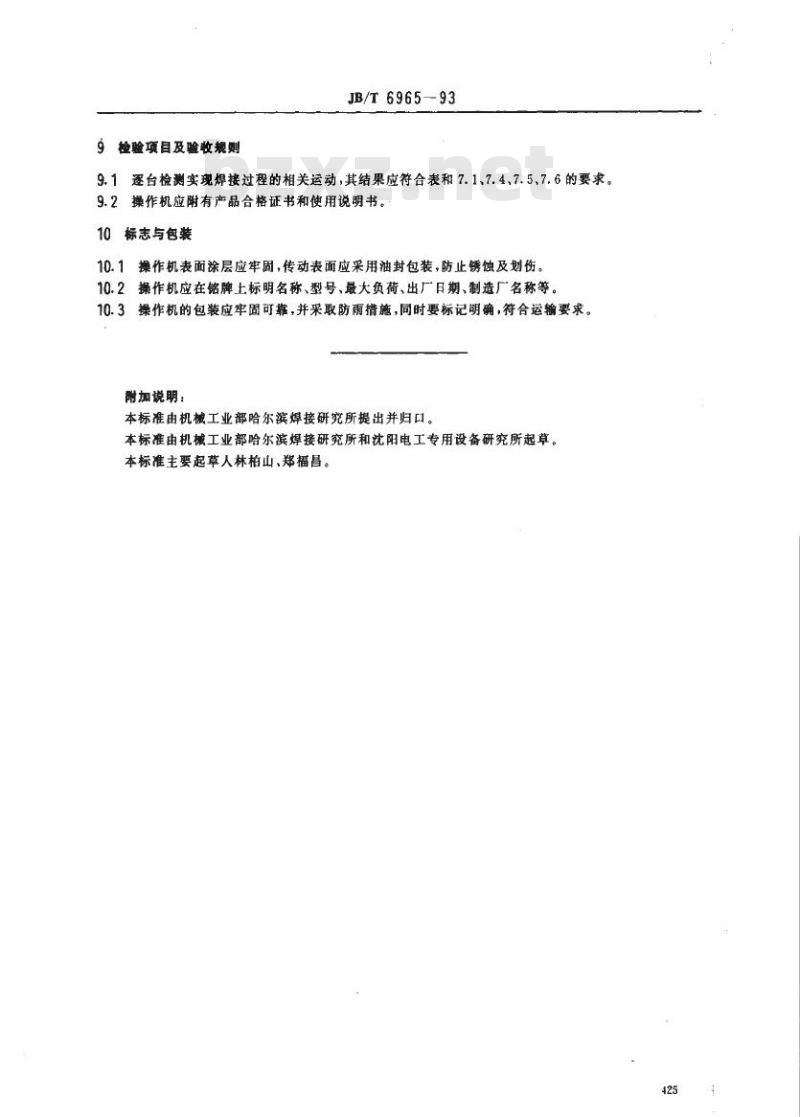

检验项目及验收规则
JB/T6965-93
9.1逐台检测实现焊接过程的相关运动，其结果应符合表和7.1、7.4、7.5、7.6的要求。9.2操作机应附有产品合格证书和使用说明书。10标志与包装
10.1操作机表面涂层应率固，传动表面应采用油封包装，防止锈蚀及划伤。10.2操作机应在铭牌上标明名称、型号、最大负荷、出厂日期、制造厂名称等。10.3操作机的包装应牢固可靠，并采取防雨措施，同时要标记明确，符合运输要求。附加说明：
本标准由机械工业部哈尔滨焊接研究所提出并归口。本标准由机械工业部哈尔滨焊接研究所和法阳电工专用设备研究所起草本标准主要起草人林柏山、郑福昌。425
